Ajaminen ja käyttö159
Jos etutörmäyksen varoitus on
kytketty pois päältä, hälytysherkkyy‐ den asetus on "keskitasoinen", kun
sytytysvirta seuraavan kerran kytke‐
tään.
Asetus "lähellä", "keskitasoinen" tai
"kaukana" tallennetaan, kun sytytys‐
virta kytketään pois päältä.
Yleisiä tietoja
9 Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä
olevaa autoa liian nopeasti se ei
ehkä anna sinulle riittävästi aikaa törmäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan on
aina oltava valmiina toimimaan ja
jarruttamaan.
Järjestelmän rajoitukset
Järjestelmä on suunniteltu varoitta‐
maan vain ajoneuvoista, mutta se voi reagoida myös muihin esineisiin.
Seuraavissa tapauksissa etutör‐
mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
● ajettaessa mutkaisilla teillä
● sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi
● jos tunnistin on peittynyt lumeen,
jäähän, mutaan, loskaan tai
likaan tai tuulilasi on vaurioitunut
tai siinä on vieraita esineitä,
esim. tarroja
Etäisyyden osoitus edessä olevaan kohteeseen
Etäisyyden osoitus edessä olevaan
kohteeseen näyttää etäisyyden
edessä ajavaan autoon. Tuulilasin
etukameraa käytetään tunnistamaan
etäisyys suoraan auton kulkureitillä
olevaan autoon. Se on aktiivinen yli
40 km/h ajonopeuksilla.
Kun edessä ajava auto havaitaan,
etäisyys näytetään sekunteina kuljet‐
tajan tietokeskuksessa 3 95. Paina
MENU suuntavilkkuvivussa valitak‐
sesi ? ja käännä säätöpyörää vali‐
taksesi seuraavan etäisyysnäyttösi‐
vun.

160Ajaminen ja käyttö
Pienin näytetty etäisyys on
0,5 sekuntia.
Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s.
Pysäköintitutka
Yleisiä tietoja Jos perävaunun vetokoukku on asen‐
nettu, konfiguraatioasetusta on
muutettava auton räätälöintivalikossa
infonäytössä . Auton räätälöinti 3 104.
Kun perävaunun vetokoukkuun asen‐
netaan perävaunu tai polkupyöräte‐
line, pysäköintitutka poistetaan
käytöstä.
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi ja käyttäessäsi
pysäköintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön ilmaisimilla.
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään,
järjestelmä on valmis toimimaan
automaattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä

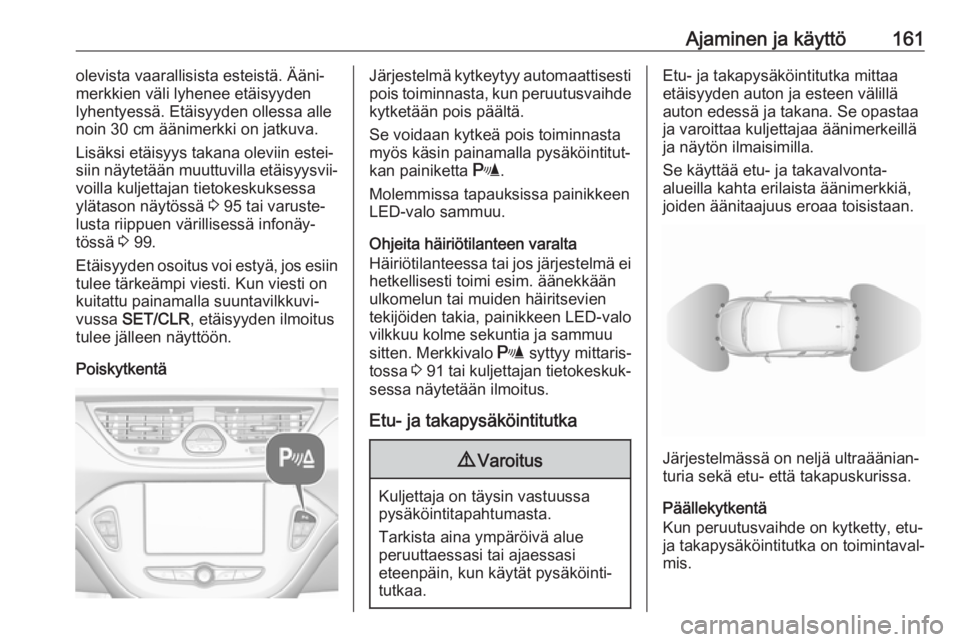

Ajaminen ja käyttö161olevista vaarallisista esteistä. Ääni‐
merkkien väli lyhenee etäisyyden
lyhentyessä. Etäisyyden ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla kuljettajan tietokeskuksessa
ylätason näytössä 3 95 tai varuste‐
lusta riippuen värillisessä infonäy‐ tössä 3 99.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , etäisyyden ilmoitus
tulee jälleen näyttöön.
PoiskytkentäJärjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Molemmissa tapauksissa painikkeen
LED-valo sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu
sitten. Merkkivalo r syttyy mittaris‐
tossa 3 91 tai kuljettajan tietokeskuk‐
sessa näytetään ilmoitus.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön ilmaisimilla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Päällekytkentä
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.

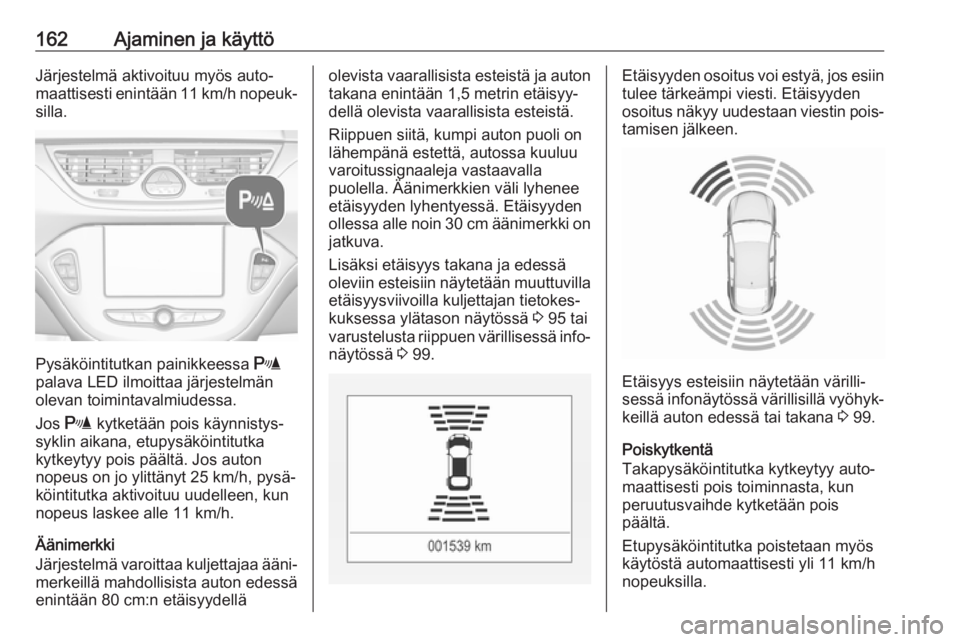

162Ajaminen ja käyttöJärjestelmä aktivoituu myös auto‐
maattisesti enintään 11 km/h nopeuk‐ silla.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Jos r kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka
kytkeytyy pois päältä. Jos auton
nopeus on jo ylittänyt 25 km/h, pysä‐
köintitutka aktivoituu uudelleen, kun
nopeus laskee alle 11 km/h.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton edessä
enintään 80 cm:n etäisyydellä
olevista vaarallisista esteistä ja auton takana enintään 1,5 metrin etäisyy‐
dellä olevista vaarallisista esteistä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokes‐
kuksessa ylätason näytössä 3 95 tai
varustelusta riippuen värillisessä info‐ näytössä 3 99.Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.
Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐
keillä auton edessä tai takana 3 99.
Poiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun
peruutusvaihde kytketään pois
päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.

Ajaminen ja käyttö163
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja, jos poiskytkentä on tehty käsin,
kuljettajan tietokeskukseen tulee
ilmoitus Pysäköintitutka pois päältä .
Etu- ja takapysäköintitutka otetaan
manuaalisen poiskytkennän jälleen
uudelleen käyttöön painamalla r
tai kytkemällä peruutusvaihde.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 104.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkäänulkomelun tai muiden häiritsevien
tekijöiden takia, kuljettajan tietokes‐
kuksessa näkyy viesti.
Auton viestit 3 101.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 95 tai versiosta riippuen
värillisessä infonäytössä 3 99 ja niitä
tukevat äänimerkit.
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti.
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐ reita.

164Ajaminen ja käyttöPysäköintitutkan painike D ja sen
käyttö
Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka kytketään päälle
ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
D -painikkeen pitkä painallus (noin
yhden sekunnin ajan) kytkee kehitty‐
neen pysäköintiavustimen päälle ja
pois päältä, katso erillistä kuvausta
alla.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painallus
poistaa sen käytöstä.
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, pitkä painal‐
lus ottaa kehittyneen pysäköin‐
tiavustimen käyttöön.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painalluspoistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.
● Jos eteenpäinajovaihde tai vapaa vaihdeasento on valittu,
lyhyt painallus ottaa etupysäköin‐ titutkan käyttöön tai poistaa sen
käytöstä.
● Jos peruutusvaihde on valittu, lyhyt painallus ottaa etu- ja taka‐
pysäköintitutkan käyttöön tai
poistaa sen käytöstä.
Etu- ja takapysäköintitutkan aktivointi Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.
Järjestelmä aktivoituu myös auto‐
maattisesti enintään 11 km/h nopeuk‐ silla.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos D kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka
kytkeytyy pois päältä. Jos auton
nopeus on jo ylittänyt 25 km/h, pysä‐
köintitutka aktivoituu uudelleen, kun
nopeus laskee alle 11 km/h.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä ja
auton edessä enintään 80 cm:n etäi‐
syydellä olevista vaarallisista

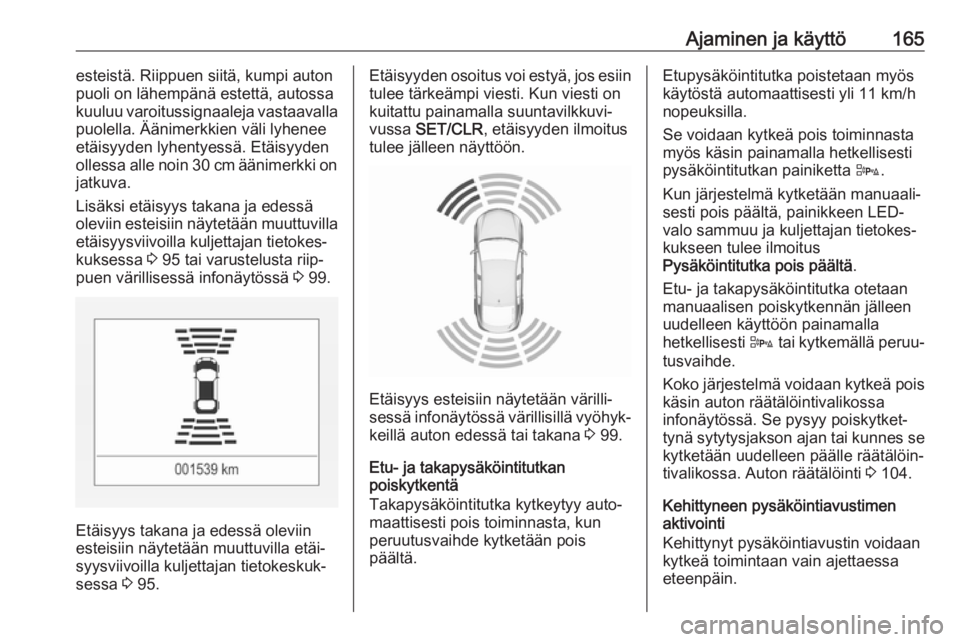

Ajaminen ja käyttö165esteistä. Riippuen siitä, kumpi auton
puoli on lähempänä estettä, autossa kuuluu varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla
etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 95 tai varustelusta riip‐
puen värillisessä infonäytössä 3 99.
Etäisyys takana ja edessä oleviin
esteisiin näytetään muuttuvilla etäi‐
syysviivoilla kuljettajan tietokeskuk‐
sessa 3 95.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Kun viesti onkuitattu painamalla suuntavilkkuvi‐
vussa SET/CLR , etäisyyden ilmoitus
tulee jälleen näyttöön.
Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐
keillä auton edessä tai takana 3 99.
Etu- ja takapysäköintitutkan
poiskytkentä
Takapysäköintitutka kytkeytyy auto‐
maattisesti pois toiminnasta, kun
peruutusvaihde kytketään pois
päältä.
Etupysäköintitutka poistetaan myös
käytöstä automaattisesti yli 11 km/h
nopeuksilla.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla hetkellisesti
pysäköintitutkan painiketta D.
Kun järjestelmä kytketään manuaali‐
sesti pois päältä, painikkeen LED-
valo sammuu ja kuljettajan tietokes‐
kukseen tulee ilmoitus
Pysäköintitutka pois päältä .
Etu- ja takapysäköintitutka otetaan manuaalisen poiskytkennän jälleen
uudelleen käyttöön painamalla
hetkellisesti D tai kytkemällä peruu‐
tusvaihde.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 104.
Kehittyneen pysäköintiavustimen
aktivointi
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa eteenpäin.

166Ajaminen ja käyttö
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
D on painettu pitkään.
Järjestelmä tunnistaa ja muistaa
kymmenen metriä suuntaispysäköin‐
nissä tai kuusi metriä kohtisuoraan
pysäköitäessä pysäköintitutkatilassa.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
Suurin sallittu rinnakkaisetäisyys
auton ja pysäköityjen autojen rivin
välillä on 1,8 metriä suuntaispysä‐
köinnissä ja 2,5 metriä kohtisuorassa
pysäköinnissä.
ToimintaPysäköintipaikan hakutila
Osoitus kuljettajan tietokeskuksessaValitse rinnakkainen tai kohtisuo‐
rassa sijaitseva pysäköintipaikka
kuljettajan tietokeskuksesta paina‐
malla SET/CLR .
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi
pysäköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleinen suunta‐
vilkku.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus värillisessä infonäytössä

Ajaminen ja käyttö167
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja
pysäyttää auton 10 metrin sisällä
suuntaispysäköinnissä tai
kuuden metrin sisällä kohtisuorassa pysäköinnissä Pysähdy-viestin
jälkeen. Järjestelmä laskee parhaan
tien pysäköintipaikkaan.
Ohjauspyörän hetkellinen värinä
peruutusvaihteen kytkennän jälkeen
on merkki siitä, että järjestelmä käyt‐
tää ohjausta. Tällöin auto ohjataan
pysäköintipaikkaan automaattisesti
antamalla kuljettajalle yksityiskohtai‐
sia ohjeita jarrutuksen, kaasupolki‐
men painamisen ja vaihteenvaihdon
suhteen. Kuljettajan tulee pitää kädet poissa ohjauspyörästä.Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä
ohjauspyörästä kiinni vain sen ulko‐
reunasta. Tässä tapauksessa auto‐
maattinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Ilmoitus ajettaessa yli 30 km/h:n nopeudella pysäköintipaikan
etsinnän aikana tai yli 8 km/h:n
nopeudella opastustilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ensimmäiselle vaihteelle.
● Kehotus painaa kaasu- tai jarru‐ poljinta.
● Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessa
näkyy edistymispalkki.

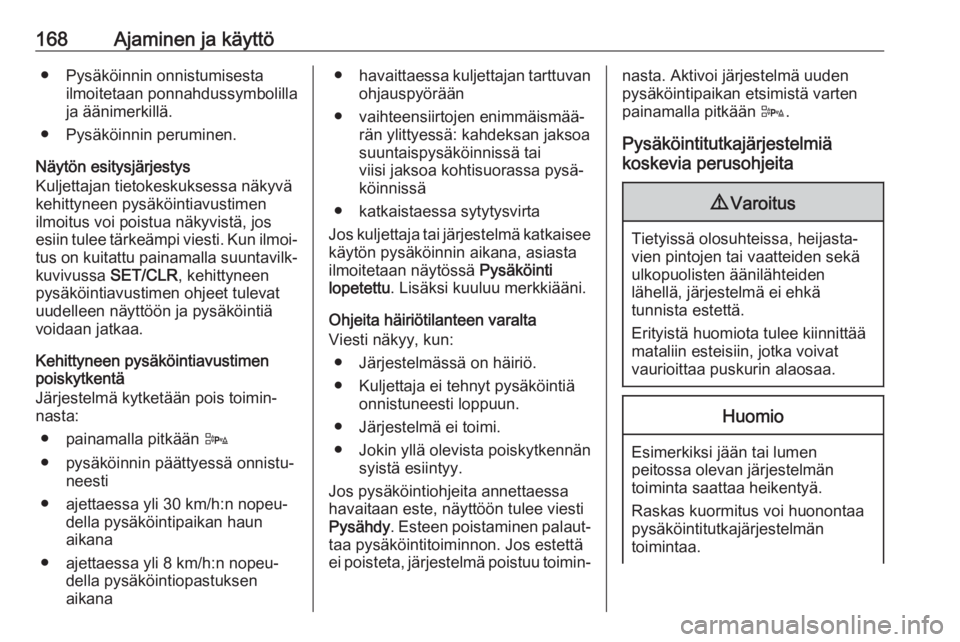

168Ajaminen ja käyttö● Pysäköinnin onnistumisestailmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen
ilmoitus voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun ilmoi‐ tus on kuitattu painamalla suuntavilk‐
kuvivussa SET/CLR, kehittyneen
pysäköintiavustimen ohjeet tulevat
uudelleen näyttöön ja pysäköintiä voidaan jatkaa.
Kehittyneen pysäköintiavustimen
poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla pitkään D
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun
aikana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen
aikana● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.
Ohjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä
ei poisteta, järjestelmä poistuu toimin‐nasta. Aktivoi järjestelmä uuden
pysäköintipaikan etsimistä varten
painamalla pitkään D.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
