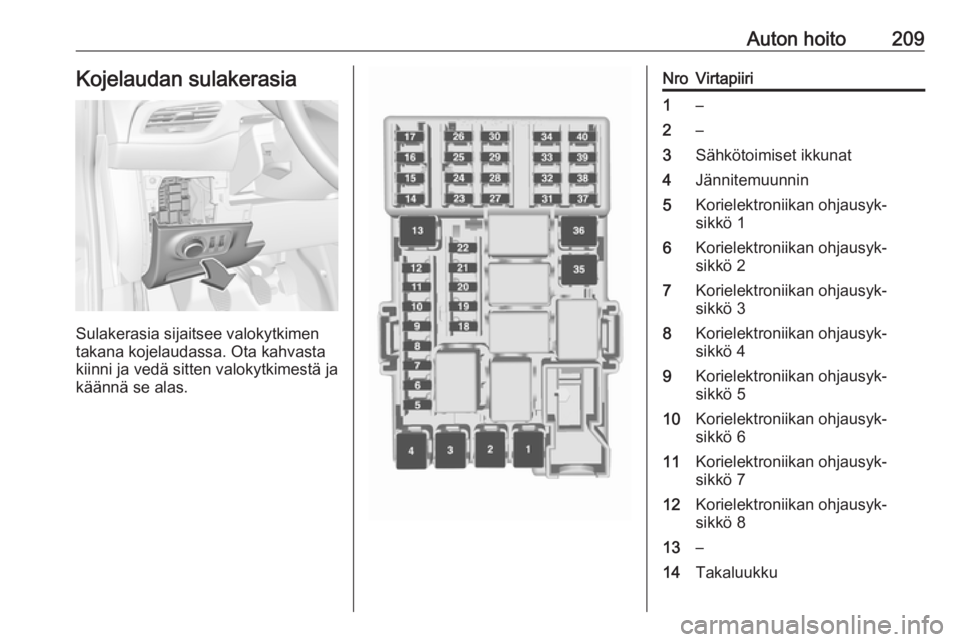

Auton hoito209Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen
takana kojelaudassa. Ota kahvasta kiinni ja vedä sitten valokytkimestä ja
käännä se alas.
NroVirtapiiri1–2–3Sähkötoimiset ikkunat4Jännitemuunnin5Korielektroniikan ohjausyk‐
sikkö 16Korielektroniikan ohjausyk‐
sikkö 27Korielektroniikan ohjausyk‐
sikkö 38Korielektroniikan ohjausyk‐
sikkö 49Korielektroniikan ohjausyk‐
sikkö 510Korielektroniikan ohjausyk‐
sikkö 611Korielektroniikan ohjausyk‐
sikkö 712Korielektroniikan ohjausyk‐
sikkö 813–14Takaluukku

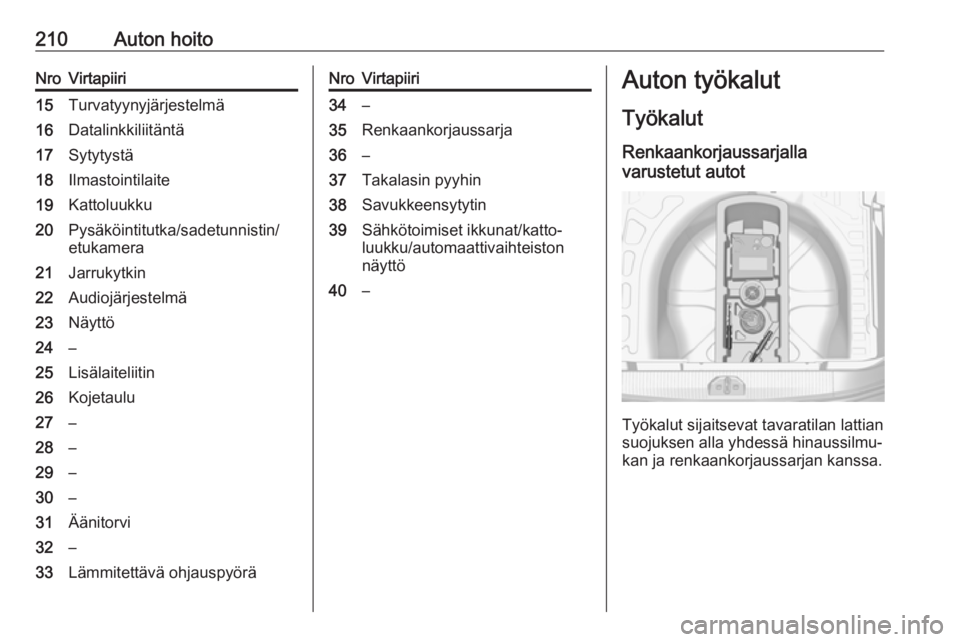

210Auton hoitoNroVirtapiiri15Turvatyynyjärjestelmä16Datalinkkiliitäntä17Sytytystä18Ilmastointilaite19Kattoluukku20Pysäköintitutka/sadetunnistin/
etukamera21Jarrukytkin22Audiojärjestelmä23Näyttö24–25Lisälaiteliitin26Kojetaulu27–28–29–30–31Äänitorvi32–33Lämmitettävä ohjauspyöräNroVirtapiiri34–35Renkaankorjaussarja36–37Takalasin pyyhin38Savukkeensytytin39Sähkötoimiset ikkunat/katto‐
luukku/automaattivaihteiston
näyttö40–Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Työkalut sijaitsevat tavaratilan lattian
suojuksen alla yhdessä hinaussilmu‐
kan ja renkaankorjaussarjan kanssa.

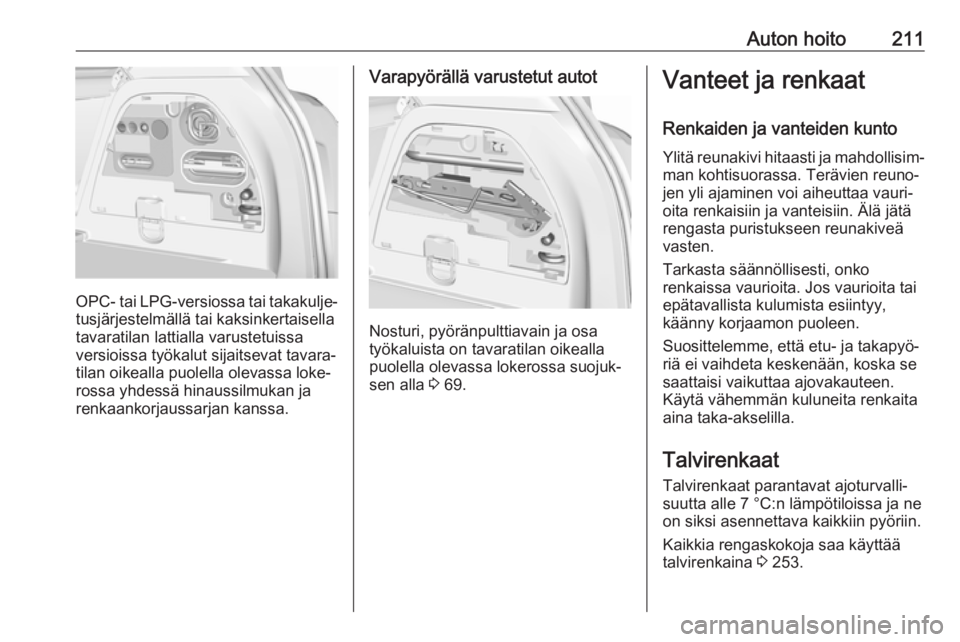

Auton hoito211
OPC- tai LPG-versiossa tai takakulje‐
tusjärjestelmällä tai kaksinkertaisella
tavaratilan lattialla varustetuissa
versioissa työkalut sijaitsevat tavara‐
tilan oikealla puolella olevassa loke‐
rossa yhdessä hinaussilmukan ja
renkaankorjaussarjan kanssa.
Varapyörällä varustetut autot
Nosturi, pyöränpulttiavain ja osa
työkaluista on tavaratilan oikealla puolella olevassa lokerossa suojuk‐
sen alla 3 69.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 253.

212Auton hoitoNopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät esim. 195/55 R 16 95 H195:renkaan leveys, mm55:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), prosent‐
teinaR:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen
soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 247.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 253.
Oikean etuoven kehykseen kiinnitet‐ tyyn rengaspainetietotarraan on
merkitty auton alkuperäisiä renkaita
koskevat tekniset tiedot sekä vastaa‐
vat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.

Auton hoito213Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐ suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan.
Varmista oikea rengaspaine alla
olevan menettelyn avulla:
● Määritä moottorin tunnistekoodi. Moottoritiedot 3 245.
● Määritä kyseessä oleva rengas. ● Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset renga‐syhdistelmät 3 253.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse vastaava asetus sivulla Renkaiden kuormitus kuljetta‐
jan tietokeskuksessa 3 95.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista 10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan
painetta kerran minuutissa.

214Auton hoitoHuomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
valikossa Asetukset ? .
Valikko voidaan valita painamalla
suuntavilkkuvivun painikkeita.
Valitse Asetukset ? painamalla
MENU .
Käännä säätöpyörää valitaksesi
rengaspaineiden valvontajärjestel‐
män.
Keskitason näyttö:Kunkin renkaan paine näkyy omalla sivullaan.
Ylätason näyttö:

Auton hoito215Kaikkien renkaiden paineet näkyvät
samalla sivulla.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 212.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 93.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 253.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten palamaan jatkuvasti. Käänny korjaa‐
mon puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tällöin w saat‐
taa syttyä.
Jos w syttyy alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkun matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Rengaspaineiden tarkastus.
Auton viestit 3 101.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei valvo näitä renkaita. Merkki‐
valo w palaa. Kolmen muun renkaan
kohdalla järjestelmä pysyy toiminnal‐
lisena.
Nestemäisten renkaankorjaussarjo‐
jen käyttö saattaa haitata järjestel‐
män toimintaa. Tehtaan hyväksymiä
korjaussarjoja voidaan käyttää.Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava.
Ruuvattava anturi; vaihda venttiilin sisäosa ja tiivisterengas. Paikalleen
painettava anturi; vaihda koko venttii‐ linvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 253 ja valitse sopiva asetus vali‐
kosta Renk. Kuorma kuljettajan tieto‐
keskuksessa Asetukset 3 95. Tätä
asetusta käytetään rengaspaineen
varoitusten viitearvona.
Renk. Kuorma -valikko tulee näkyviin
ainoastaan, kun auto on paikallaan ja
seisontajarru on kytkettynä. Auto‐
maattivaihteistolla varustetuissa
autoissa valintavivun täytyy olla P-
asennossa.
Keskitason näyttö:

216Auton hoito
Valitse● LO, jolloin rengaspaineet ovat
mukavimmillaan enintään
kolmelle henkilölle.
● ECO , jolloin rengaspaineet ovat
Eco-asetuksessa, enintään
kolmelle henkilölle.
● Hi enimmäiskuormitusta varten.
Ylätason näyttö:Valitse ● Kevyt , jolloin rengaspaineet ovat
mukavimmillaan enintään
kolmelle henkilölle.
● Eco , jolloin rengaspaineet ovat
Eco-asetuksessa, enintään
kolmelle henkilölle.
● Maksimi enimmäiskuormitusta
varten.
Rengaspaineanturien
täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistuskoodi
on täsmäytettävä vanteen uuteen
sijaintiin renkaiden kiertovaihdon tai
kaikkien vanteiden vaihdon jälkeen ja
jos vähintään yksi rengaspaineanturi
vaihdetaan. Rengaspaineanturin
täsmäytysprosessi tulee myös suorit‐
taa aina, kun varapyörän tilalle on
vaihdettu varsinainen pyörä, jossa on rengaspaineanturi.
Toimintahäiriön merkkivalon w ja
varoitusviestin tai -koodin tulee
sammua seuraavan käynnistyssyklin
yhteydessä. Anturit täsmäytetään
renkaan/vanteen sijainnin kanssa
ohjelmointityökalulla seuraavassa
järjestyksessä: vasen etupyörä, oikea
etupyörä, oikea takapyörä ja vasen
takapyörä. Aktiivisen paikan suunta‐ vilkku palaa, kunnes anturi on
täsmäytetty.
Ota yhteys korjaamoon huoltoa
varten. Ensimmäisen pyörän paikan
täsmäyttämiseen on aikaa 2 minuut‐
tia ja yhteensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5
minuuttia. Jos tämä aika ei riitä,
täsmäytys päättyy ja se on aloitettava uudelleen.
Rengaspaineanturien täsmäytyspro‐
sessi on seuraava:
1. Kytke seisontajarru.

Auton hoito2172. Kytke sytytysvirta.
3. Automaattivaihteistolla varustetut autot: aseta valintavipu asentoon
P .
Autot, joissa on automatisoitu
käsivaihteisto: Pidä jarrupoljinta
painettuna. Siirrä valintavipu
asentoon N ja pidä se siinä viisi
sekuntia, kunnes kuljettajan tieto‐
keskuksessa näkyy P. P osoittaa,
että rengaspaineanturien täsmäy‐ tysprosessi voidaan aloittaa.
Käsivaihteistolla varustetut autot:
kytke vaihde vapaalle.
4. Käytä MENU suuntavilkkuvivussa
valitaksesi Asetukset ? kuljet‐
tajan tietokeskuksessa.
5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
Keskitason näyttö:
Ylätason näyttö:
6. Paina SET/CLR aloittaaksesi
anturin täsmäytysprosessin.
Näytössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
7. Paina SET/CLR uudelleen
vahvistaaksesi valinnan. Äänitorvi
soi kahdesti osoituksena siitä,
että vastaanotin on ohjelmointiti‐
lassa.
8. Aloita vasemmasta etupyörästä.
9. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle
renkaan venttiiliä. Paina sitten
painiketta aktivoidaksesi rengas‐
paineanturin. Auton äänitorvesta
kuuluu viserrysmerkkiääni vahvis‐
tuksena siitä, että anturin tunnis‐
tuskoodi on täsmäytetty tälle
pyöräpaikalle.
10. Siirry oikeaan etupyörään ja toista
vaiheen 9 mukainen menettely.
11. Siirry oikeaan takapyörään ja toista vaiheen 9 mukainen menet‐tely.
12. Siirry vasempaan takapyörään ja toista vaiheen 9 menettely. Auton
äänitorvi antaa kaksi äänimerkkiä

218Auton hoitoosoituksena siitä, että anturin
tunnistuskoodi on täsmäytetty
vasemmalle takapyörälle ja että
rengaspaineanturien täsmäytys
on päättynyt.
13. Katkaise sytytysvirta.
14. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
15. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineen
mukaan 3 95.
Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa kuuden vuoden välein.
Rengas- ja vannekoon muuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen rengaskokoja, nopeus‐
mittari ja renkaiden nimellispaine on
mahdollisesti ohjelmoitava uudelleen
ja autoon on ehkä tehtävä muita
muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.Huomio
Jos autoon vaihdetaan
14-tuumaiset vanteet, maavara
laskee. Tämä tulee ottaa huomi‐
oon esteiden yli ajettaessa.
9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää
koskevien vaatimusten on täytyttävä.
