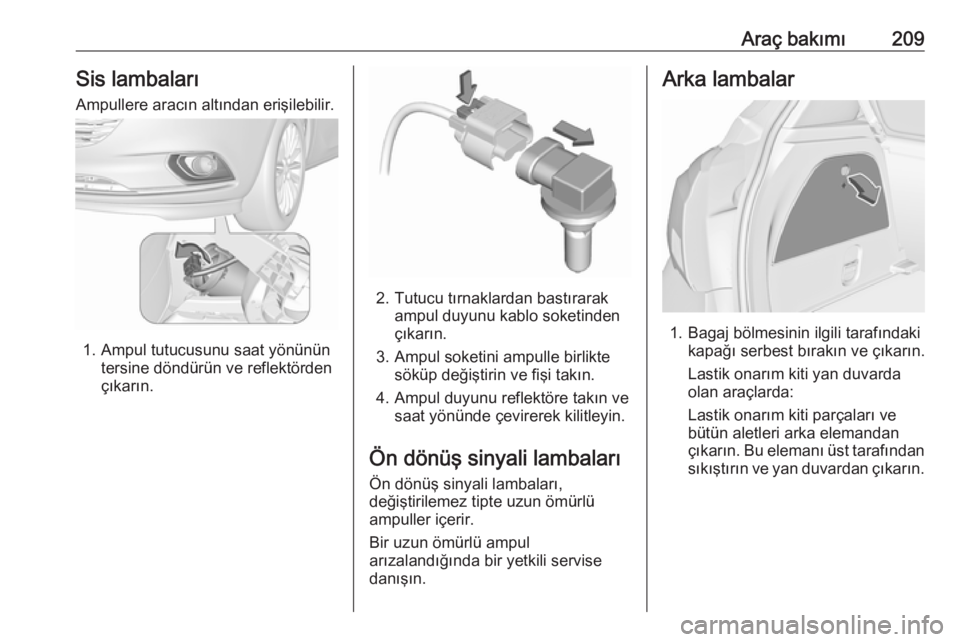

Araç bakımı209Sis lambalarıAmpullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ön dönüş sinyali lambaları Ön dönüş sinyali lambaları,
değiştirilemez tipte uzun ömürlü
ampuller içerir.
Bir uzun ömürlü ampul
arızalandığında bir yetkili servise
danışın.
Arka lambalar
1. Bagaj bölmesinin ilgili tarafındaki kapağı serbest bırakın ve çıkarın.
Lastik onarım kiti yan duvarda
olan araçlarda:
Lastik onarım kiti parçaları ve
bütün aletleri arka elemandan
çıkarın. Bu elemanı üst tarafından
sıkıştırın ve yan duvardan çıkarın.

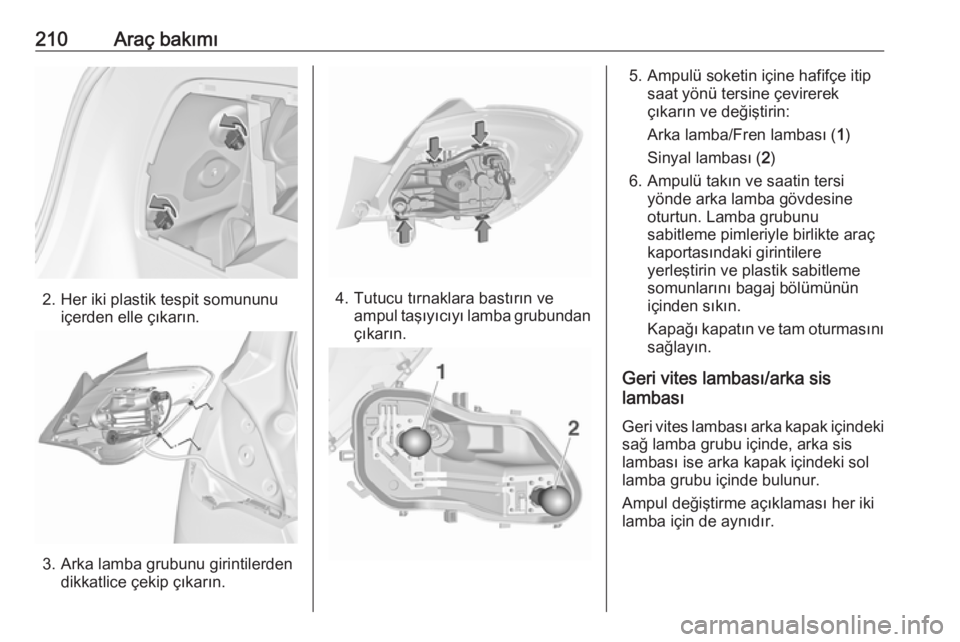

210Araç bakımı
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Tutucu tırnaklara bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü soketin içine hafifçe itip saat yönü tersine çevirerekçıkarın ve değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampulü takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somunlarını bagaj bölümünün
içinden sıkın.
Kapağı kapatın ve tam oturmasını
sağlayın.
Geri vites lambası/arka sis
lambası
Geri vites lambası arka kapak içindeki sağ lamba grubu içinde, arka sis
lambası ise arka kapak içindeki sol
lamba grubu içinde bulunur.
Ampul değiştirme açıklaması her iki
lamba için de aynıdır.

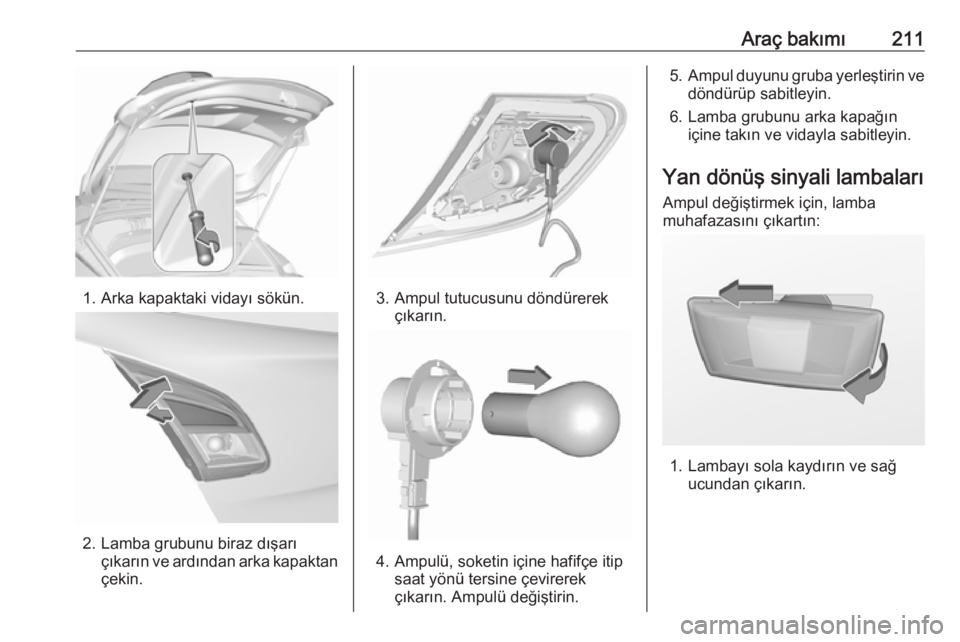

Araç bakımı211
1. Arka kapaktaki vidayı sökün.
2. Lamba grubunu biraz dışarıçıkarın ve ardından arka kapaktan
çekin.
3. Ampul tutucusunu döndürerek çıkarın.
4. Ampulü, soketin içine hafifçe itipsaat yönü tersine çevirerekçıkarın. Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
döndürüp sabitleyin.
6. Lamba grubunu arka kapağın içine takın ve vidayla sabitleyin.
Yan dönüş sinyali lambaları Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

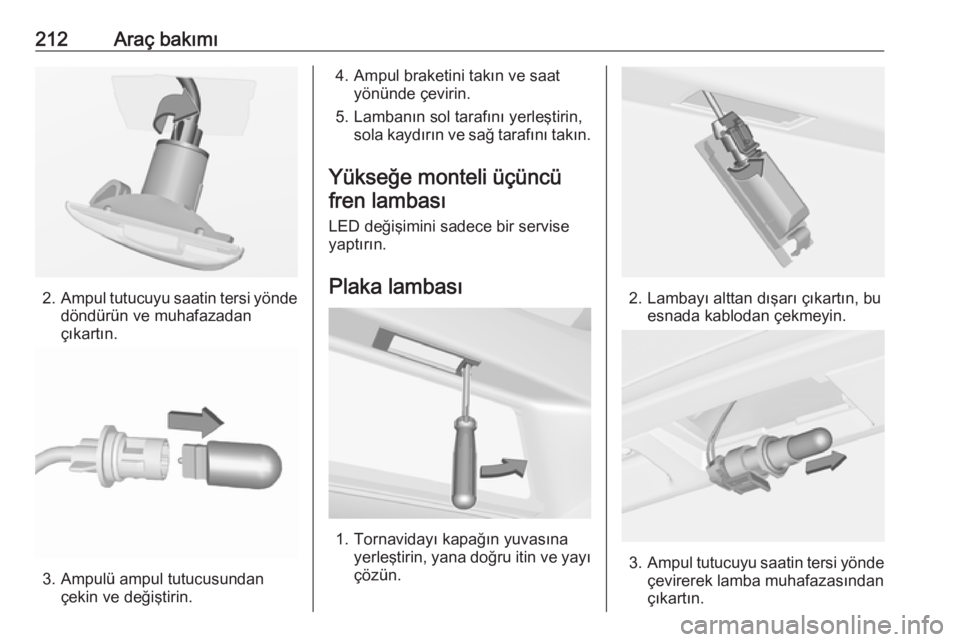

212Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Yükseğe monteli üçüncü fren lambası
LED değişimini sadece bir servise
yaptırın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

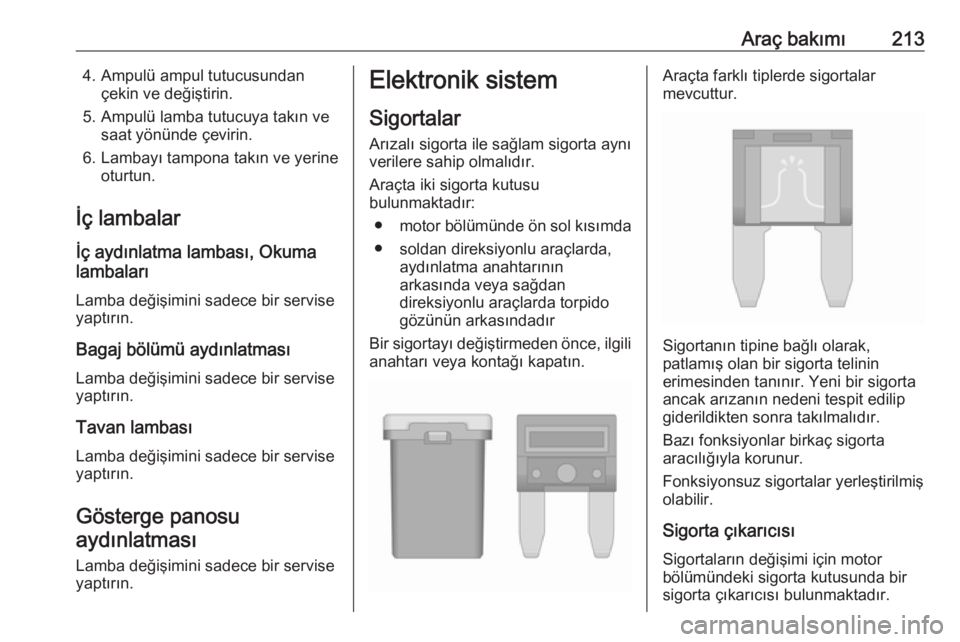

Araç bakımı2134. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido gözünün arkasındadır
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

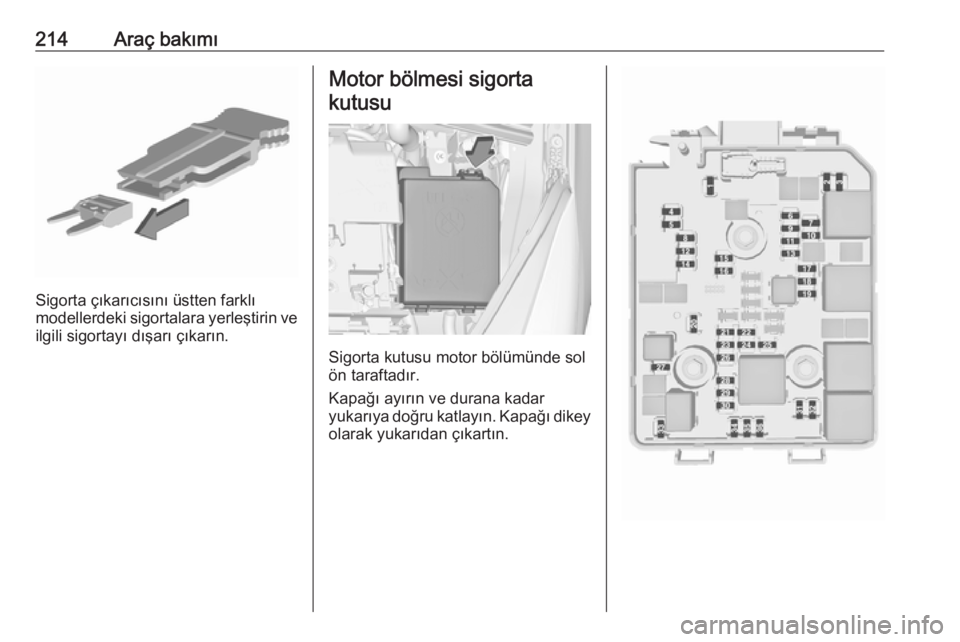

214Araç bakımı
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

Araç bakımı215No.Akım devresi1Römork arabirim modülü, arka‐
daki taşıyıcı sistem (Flex-Fix
System)2–3Akü sensörü4Şasi kontrol modülü yakıt
pompası5ABS6Kısa hüzmeli far ve Gündüz
sürüş farları sol, Xenon uzun
hüzmeli far kapağı sol ve sağ7–8MTA Şanzıman kontrol modülü, LPG kontrol modülü9Karoseri kontrol modülü voltaj
algılaması10Far seviye ayarlaması11Arka cam sileceği12Isıtmalı arka camNo.Akım devresi13Kısa hüzmeli far ve Gündüz
sürüş farları sağ14Isıtmalı yan ayna15–16Fren takviye kiti17Ateşleme, krank güç beslemesi18Motor kontrol modülü19Yakıt pompası20–21Motor solenoidleri, motor
sensörleri22–23Enjeksiyon sistemi24Yıkama sistemi25–26Motor sensörleri27Isıtıcı kesme valfi28Motor kontrol modülüNo.Akım devresi29Motor kontrol modülü30Motor kontrol modülü31Uzun hüzmeli far sol, Xenon
kısa hüzmeli far sol32Uzun hüzmeli far sağ, Xenon
kısa hüzmeli far sağ33Motor kontrol modülü34Korna35Klima kompresör kavraması36Ön sis farları

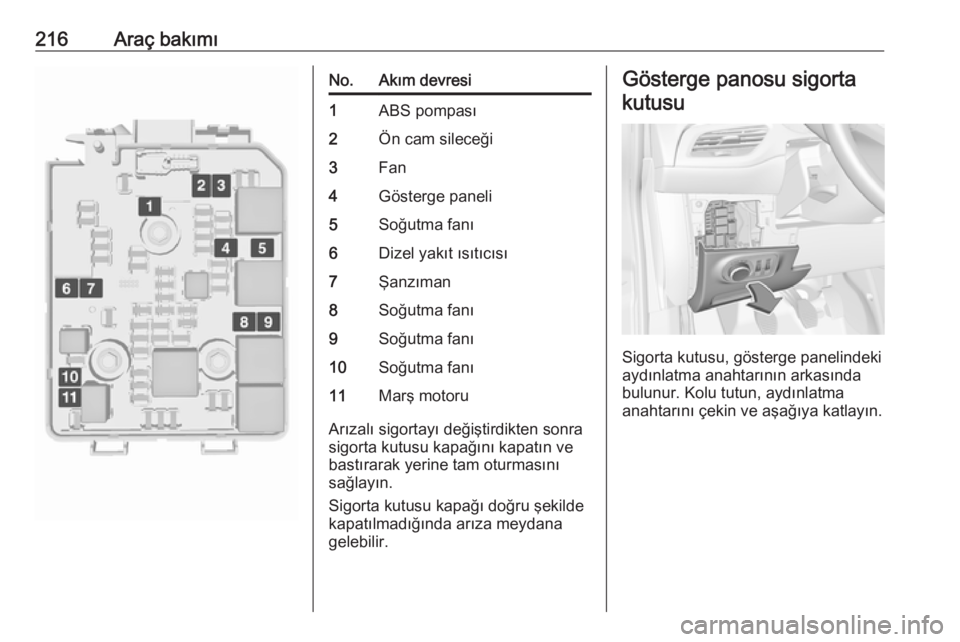

216Araç bakımıNo.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge paneli5Soğutma fanı6Dizel yakıt ısıtıcısı7Şanzıman8Soğutma fanı9Soğutma fanı10Soğutma fanı11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur. Kolu tutun, aydınlatma
anahtarını çekin ve aşağıya katlayın.

Araç bakımı217No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı/Yağmur sensörü/
Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27–28–29–30–31Korna32–33Isıtmalı direksiyon

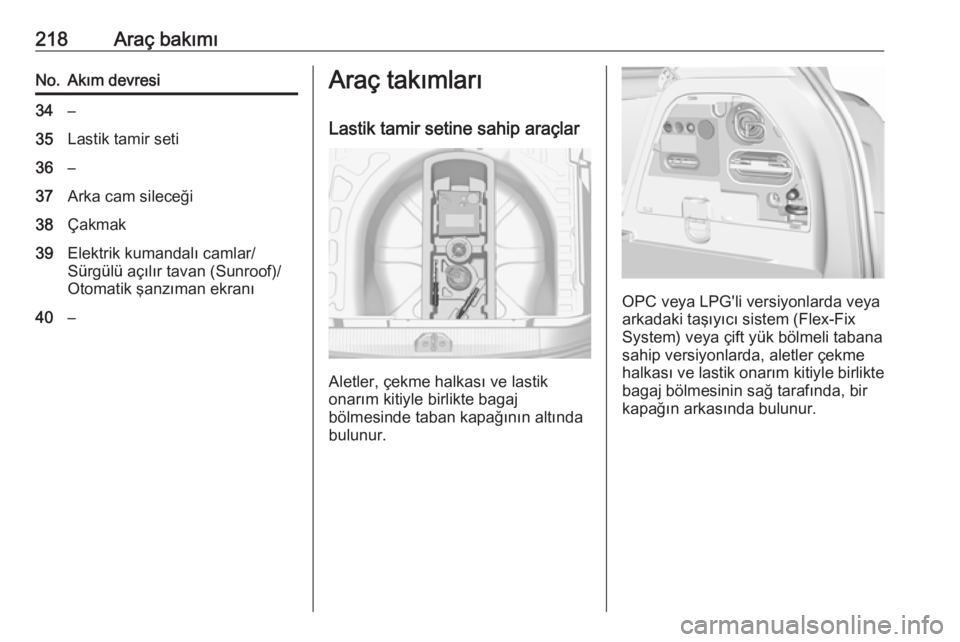

218Araç bakımıNo.Akım devresi34–35Lastik tamir seti36–37Arka cam sileceği38Çakmak39Elektrik kumandalı camlar/
Sürgülü açılır tavan (Sunroof)/
Otomatik şanzıman ekranı40–Araç takımları
Lastik tamir setine sahip araçlar
Aletler, çekme halkası ve lastik
onarım kitiyle birlikte bagaj
bölmesinde taban kapağının altında bulunur.
OPC veya LPG'li versiyonlarda veya
arkadaki taşıyıcı sistem (Flex-Fix
System) veya çift yük bölmeli tabana
sahip versiyonlarda, aletler çekme
halkası ve lastik onarım kitiyle birlikte bagaj bölmesinin sağ tarafında, bir
kapağın arkasında bulunur.
