OPEL CORSA E 2017.5 Uživatelská příručka (in Czech)

Péče o vozidlo209hodinových ručiček žárovku
vyjměte a vyměňte:
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte žárovku do sestavy koncových světel a otočte ji ve
směru hodinových ručiček.
Namontujte montážní celek světla
s upevňovacími kolíky do
prohlubně v karoserii vozidla a z
vnitřní části zavazadlového
prostoru utáhněte plastové
zajišťovací matice.
Zavřete a zajistěte kryt.

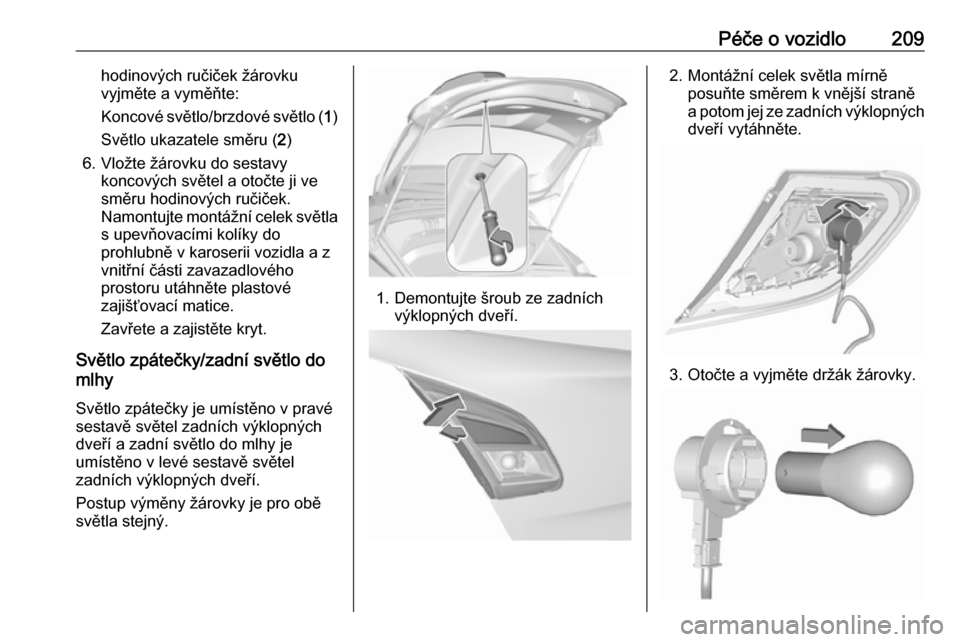

Světlo zpátečky/zadní světlo do mlhy
Světlo zpátečky je umístěno v pravé
sestavě světel zadních výklopných
dveří a zadní světlo do mlhy je
umístěno v levé sestavě světel
zadních výklopných dveří.
Postup výměny žárovky je pro obě
světla stejný.
1. Demontujte šroub ze zadních výklopných dveří.
2. Montážní celek světla mírně posuňte směrem k vnější straně
a potom jej ze zadních výklopných
dveří vytáhněte.
3. Otočte a vyjměte držák žárovky.

210Péče o vozidlo4. Zatlačením žárovky lehce dopatice a otočením proti směru
hodinových ručiček žárovku
vyjměte. Vyměňte žárovku.
5. Zasuňte patici žárovky do montážního celku a otočením ji
zajistěte.
6. Montážní celek světla upevněte do zadních výklopných dveří
a zajistěte jej šroubem.

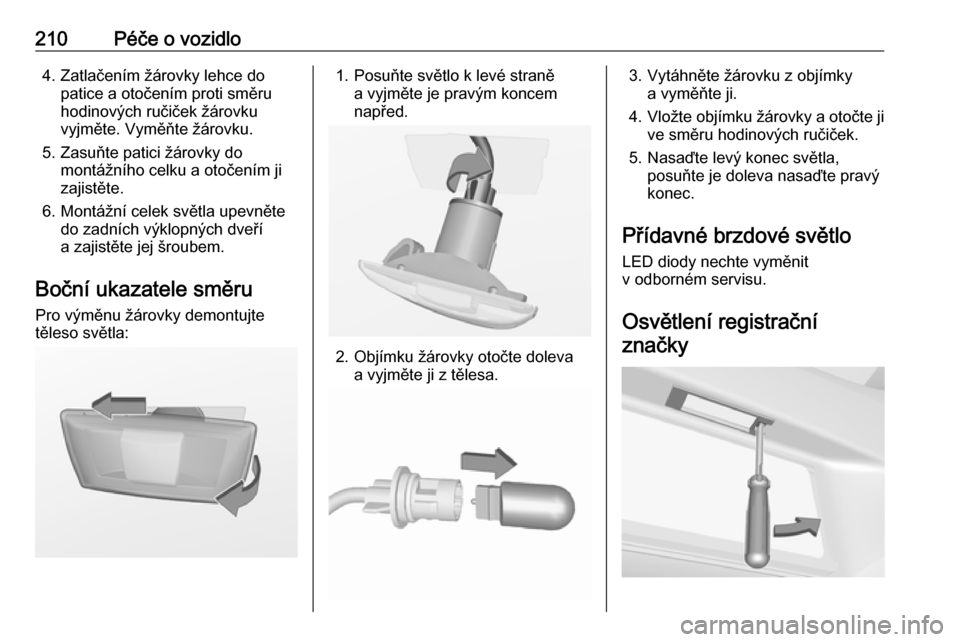

Boční ukazatele směru Pro výměnu žárovky demontujte
těleso světla:1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Objímku žárovky otočte doleva a vyjměte ji z tělesa.
3. Vytáhněte žárovku z objímkya vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Přídavné brzdové světlo
LED diody nechte vyměnit
v odborném servisu.

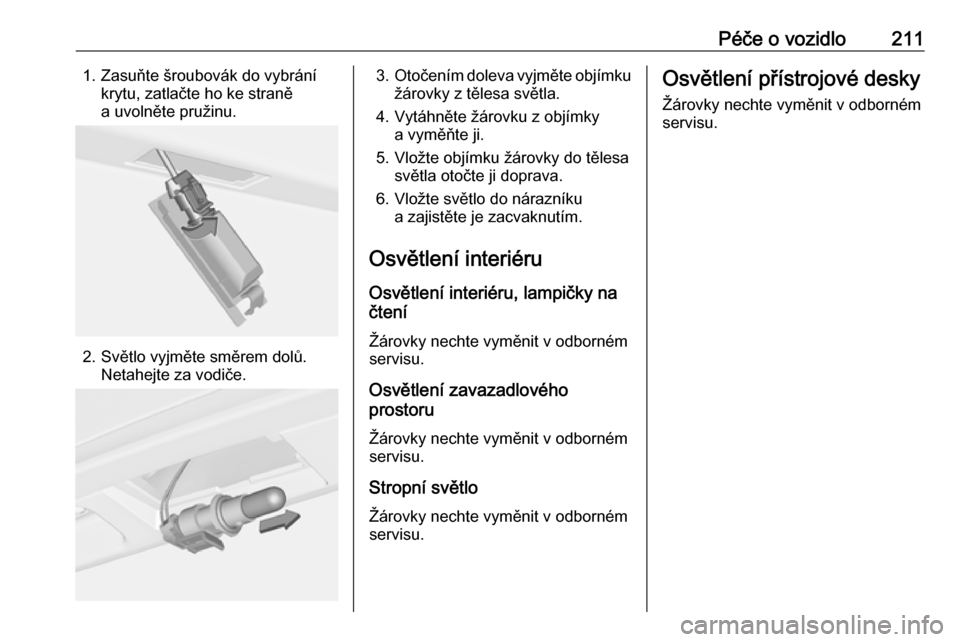

Osvětlení registračníznačky

Péče o vozidlo2111. Zasuňte šroubovák do vybráníkrytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Světlo vyjměte směrem dolů. Netahejte za vodiče.
3. Otočením doleva vyjměte objímku
žárovky z tělesa světla.
4. Vytáhněte žárovku z objímky a vyměňte ji.
5. Vložte objímku žárovky do tělesa světla otočte ji doprava.
6. Vložte světlo do nárazníku a zajistěte je zacvaknutím.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení zavazadlového
prostoru
Žárovky nechte vyměnit v odborném
servisu.
Stropní světlo Žárovky nechte vyměnit v odborném
servisu.Osvětlení přístrojové desky
Žárovky nechte vyměnit v odborném
servisu.

212Péče o vozidloElektrická soustavaPojistkyÚdaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● vpředu vlevo v motorovém prostoru
● uvnitř vozidla za spínačem světel
u vozidel levostranným řízením
nebo za odkládací schránkou
v palubní desce u vozidel
s pravostranným řízením
Před výměnou pojistky vypněte
příslušný spínač a zapalování.Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora, podle typu pojistky, a vytáhněte
pojistku.

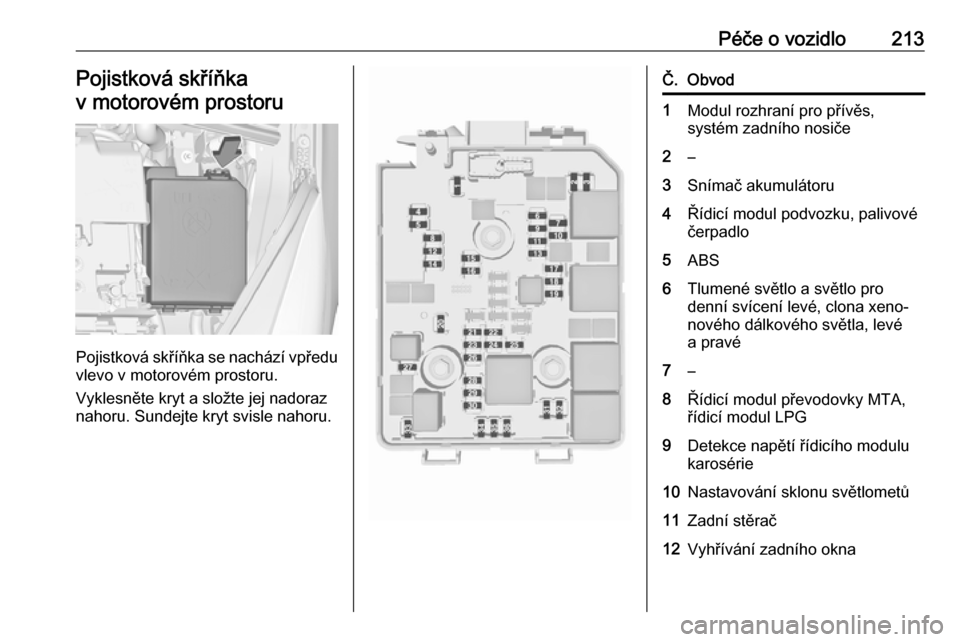

Péče o vozidlo213Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Č.Obvod1Modul rozhraní pro přívěs,
systém zadního nosiče2–3Snímač akumulátoru4Řídicí modul podvozku, palivové
čerpadlo5ABS6Tlumené světlo a světlo pro
denní svícení levé, clona xeno‐
nového dálkového světla, levé
a pravé7–8Řídicí modul převodovky MTA,
řídicí modul LPG9Detekce napětí řídicího modulu
karosérie10Nastavování sklonu světlometů11Zadní stěrač12Vyhřívání zadního okna

214Péče o vozidloČ.Obvod13Tlumené světlo a světlo pro
denní svícení, pravé14Vyhřívání vnějších zpětných
zrcátek15–16Souprava posilovače brzd17Zapalování, napájení protáčení
motoru18Řídicí jednotka motoru19Palivové čerpadlo20–21Elektromagnety motoru, snímače motoru22–23Vstřikovací systém24Systém ostřikovačů25–26Snímače motoru27Uzavírací ventil topeníČ.Obvod28Řídicí jednotka motoru29Řídicí jednotka motoru30Řídicí jednotka motoru31Dálkové světlo levé, xenonové
tlumené světlo levé32Dálkové světlo pravé, xenonové
tlumené světlo pravé33Řídicí jednotka motoru34Houkačka35Spojka kompresoru klimatizace36Přední světla do mlhy

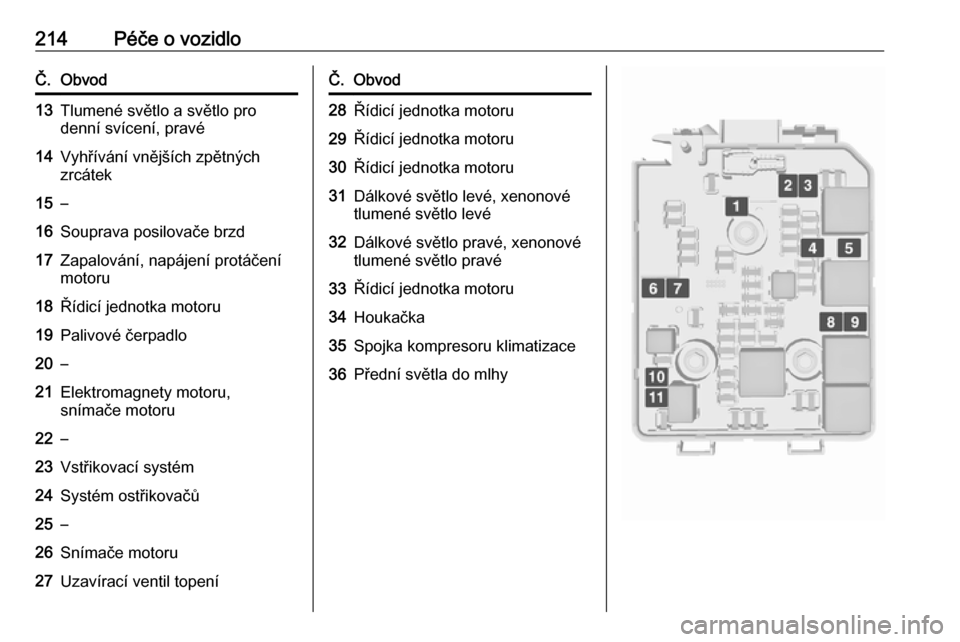

Péče o vozidlo215Č.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Přístrojová deska5Chladicí ventilátor6Ohřívač motorové nafty7Převodovka8Chladicí ventilátor9Chladicí ventilátor10Chladicí ventilátor11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce. Uchopte madlo, zatáhněte a vyklopte spínač světeldolu.

216Péče o vozidloČ.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Systému airbagů16Datové připojení17ZapalováníČ.Obvod18Klimatizace19Střešní okno20Parkovací asistent/dešťový
snímač/přední kamera21Brzdový spínač22Audio systém23Displej24–25Pomocný zvedák26Přístrojová deska27–28–29–30–31Houkačka32–33Vyhřívání volantuČ.Obvod34–35Souprava na opravu pneumatik36–37Zadní stěrač38Zapalovač cigaret39Elektricky ovládaná okna /
střešní okno / displej automa‐
tické převodovky40–

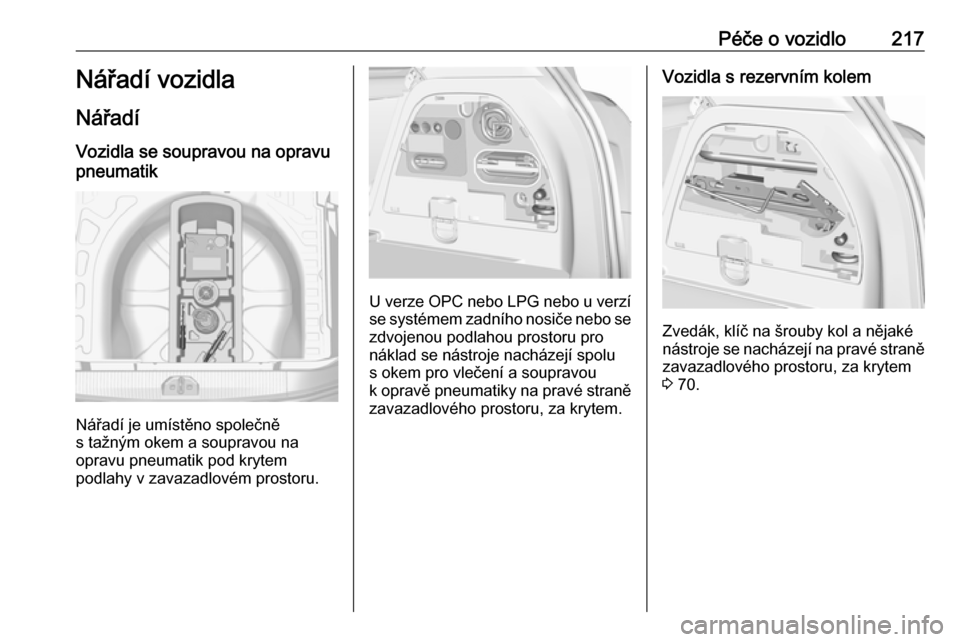

Péče o vozidlo217Nářadí vozidla
Nářadí Vozidla se soupravou na opravu
pneumatik
Nářadí je umístěno společně
s tažným okem a soupravou na
opravu pneumatik pod krytem
podlahy v zavazadlovém prostoru.
U verze OPC nebo LPG nebo u verzí se systémem zadního nosiče nebo se
zdvojenou podlahou prostoru pro
náklad se nástroje nacházejí spolu
s okem pro vlečení a soupravou
k opravě pneumatiky na pravé straně zavazadlového prostoru, za krytem.
Vozidla s rezervním kolem
Zvedák, klíč na šrouby kol a nějaké
nástroje se nacházejí na pravé straně zavazadlového prostoru, za krytem
3 70.

218Péče o vozidloKola a pneumatikyStav pneumatik, stav ráfkůHrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně opotřebené pneumatiky použijte vždy
na zadní nápravu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 260.V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik
Např. 195/55 R 16 95 H195:šířka pneumatiky, mm55:průřezový poměr (výška
pneumatiky vůči šířce),
procentoR:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palce95:index zatížení, např. 95
odpovídá zatížení 690 kgH:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku správnou pro
maximální rychlost svého vozidla.
Maximální rychlost je dosažitelná při
pohotovostní hmotnosti s hmotností řidiče (75 kg) plus hmotností nákladu
125 kg. Volitelná výbava může snížit
maximální rychlost vozidla.
Výkon 3 254.
Směrové pneumatiky Směrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem (např.
šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
náhradní kolo.
Toto rovněž platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Odšroubujte čepičku ventilku.
