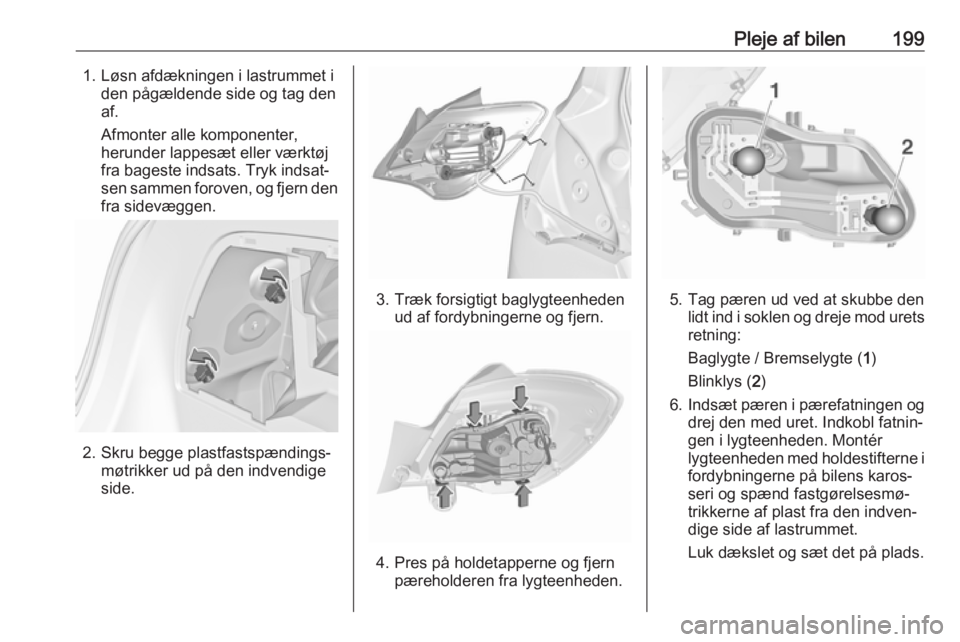

Pleje af bilen1991. Løsn afdækningen i lastrummet iden pågældende side og tag den
af.
Afmonter alle komponenter,
herunder lappesæt eller værktøj
fra bageste indsats. Tryk indsat‐
sen sammen foroven, og fjern den fra sidevæggen.
2. Skru begge plastfastspændings‐ møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Pres på holdetapperne og fjernpæreholderen fra lygteenheden.
5. Tag pæren ud ved at skubbe denlidt ind i soklen og dreje mod urets
retning:
Baglygte / Bremselygte ( 1)
Blinklys ( 2)
6. Indsæt pæren i pærefatningen og
drej den med uret. Indkobl fatnin‐
gen i lygteenheden. Montér
lygteenheden med holdestifterne i
fordybningerne på bilens karos‐
seri og spænd fastgørelsesmø‐
trikkerne af plast fra den indven‐
dige side af lastrummet.
Luk dækslet og sæt det på plads.

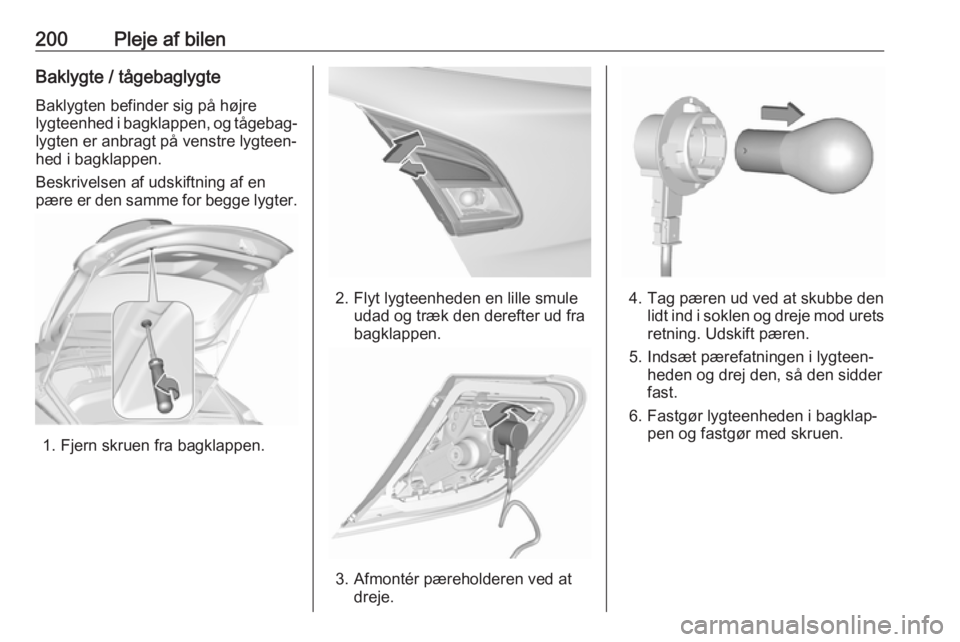

200Pleje af bilenBaklygte / tågebaglygteBaklygten befinder sig på højre
lygteenhed i bagklappen, og tågebag‐
lygten er anbragt på venstre lygteen‐ hed i bagklappen.
Beskrivelsen af udskiftning af en
pære er den samme for begge lygter.
1. Fjern skruen fra bagklappen.
2. Flyt lygteenheden en lille smule udad og træk den derefter ud fra
bagklappen.
3. Afmontér pæreholderen ved at dreje.
4. Tag pæren ud ved at skubbe denlidt ind i soklen og dreje mod urets
retning. Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den, så den sidder
fast.
6. Fastgør lygteenheden i bagklap‐ pen og fastgør med skruen.

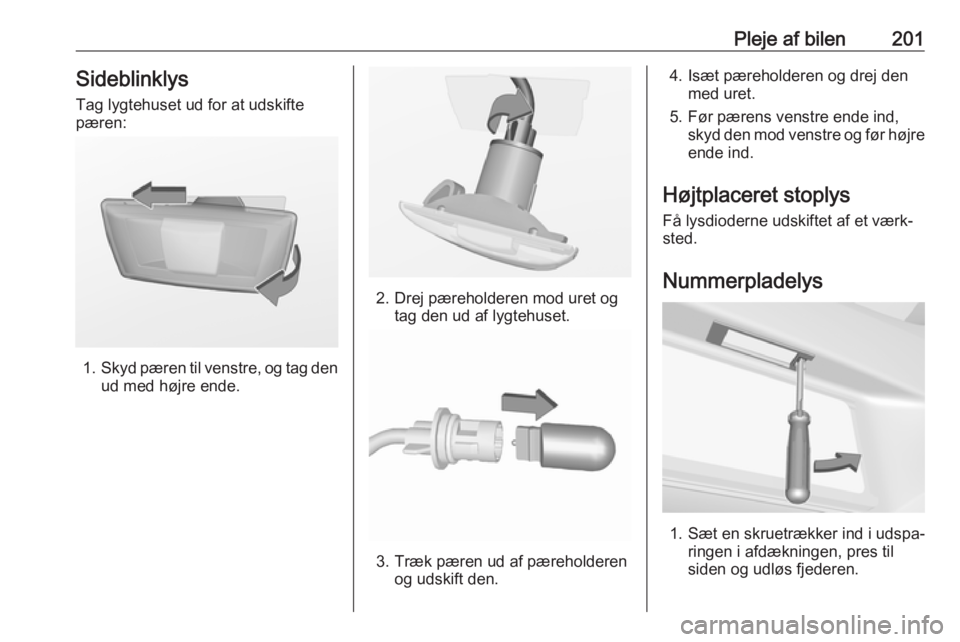

Pleje af bilen201Sideblinklys
Tag lygtehuset ud for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret og tag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Højtplaceret stoplys
Få lysdioderne udskiftet af et værk‐
sted.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.

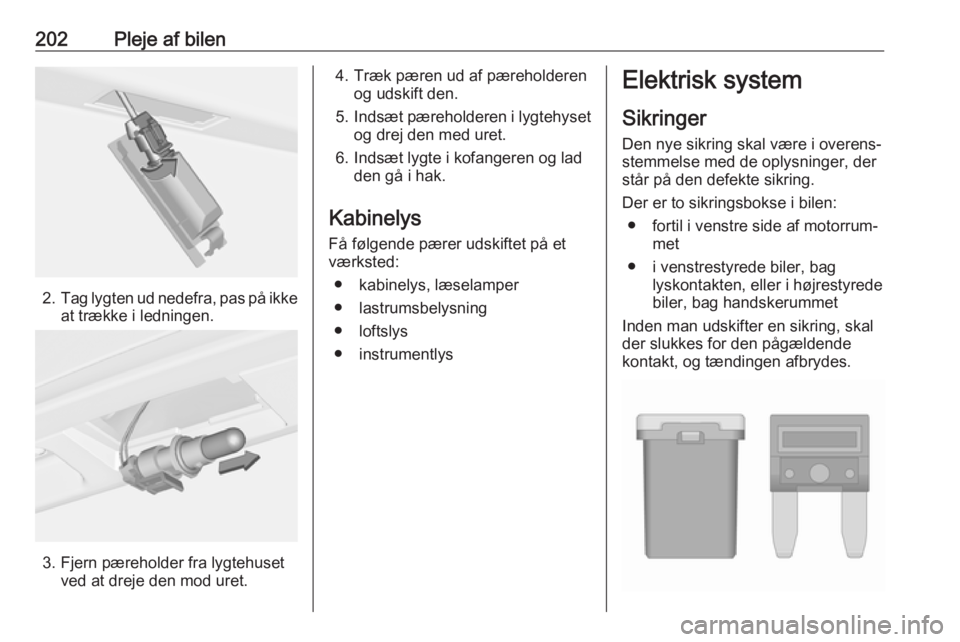

202Pleje af bilen
2.Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.
4. Træk pæren ud af pæreholderen og udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Indsæt lygte i kofangeren og lad den gå i hak.
Kabinelys
Få følgende pærer udskiftet på et værksted:
● kabinelys, læselamper● lastrumsbelysning
● loftslys
● instrumentlysElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler, bag lyskontakten, eller i højrestyredebiler, bag handskerummet
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.

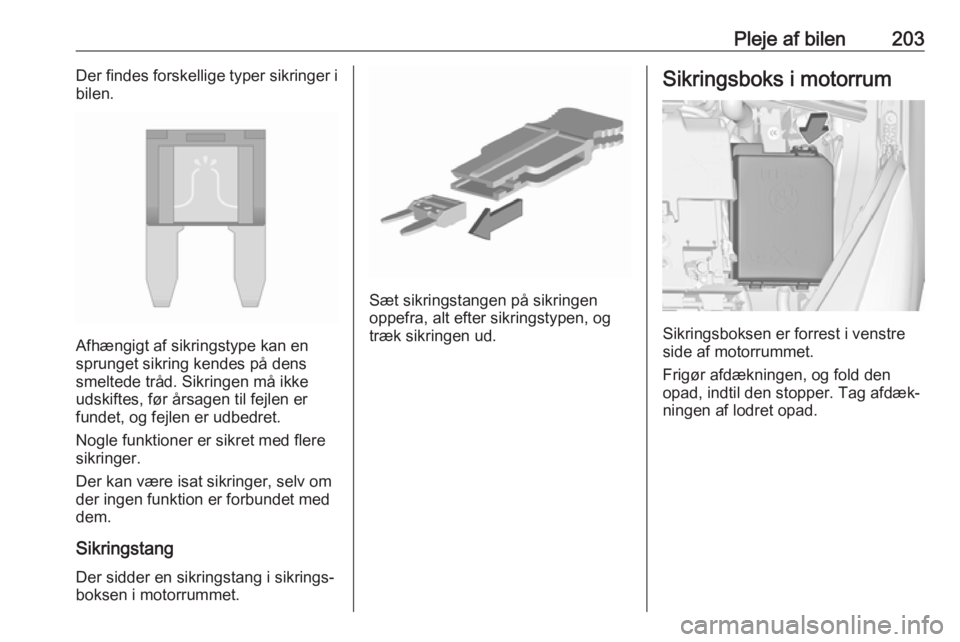

Pleje af bilen203Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra, alt efter sikringstypen, og
træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

204Pleje af bilenNr.Strømkreds1Anhængerinterfacemodul,
bagmonteret cykelholder2–3Batterisensor4Chassisstyremodul, brændstof‐
pumpe5ABS6Nærlys og kørelys venstre,
Xenon-fjernlysafbryder venstre
og højre7–8MTA gearkassestyremodul,
LPG-styremodul9Karrosseristyreenhed10Indstilling af forlygter11Bagrudevisker12El-bagrude13Nærlys og kørelys højre14El-opvarmet sidespejlNr.Strømkreds15–16Bræmsekraftforstærkersæt17Tændingssignal / Vandpumpe18Motorstyreenhed19Brændstofpumpe20–21Motorsolenoider, motorfølere22–23Tændspoler / injektorer24Sprinklersystem25–26Motorsensorer27Motorstyring28Motorstyreenhed29Motorstyreenhed30Motorstyreenhed

Pleje af bilen205Nr.Strømkreds31Fjernlys venstre, Xenon-nærlys
venstre32Fjernlys højre, Xenon-nærlys
højre33Motorstyreenhed34Horn35Klimaanlægskompressor,
kobling36TågeforlygterNr.Strømkreds1ABS-pumpe2Forrudevisker3Blæser4Sædevarme5Køleblæser6–7Gearkasse8Køleblæser9Køleblæser10Køleblæser11Starter
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.

206Pleje af bilenSikringsboks i
instrumentpanel
Sikringsboksen sidder bag lyskontak‐
ten i instrumentpanelet. Hold fat i
håndtaget, træk og vip lyskontakten
ned.
Nr.Strømkreds1–2–3El-betjente ruder4Spændingstransformer5Karrosseristyreenhed 16Karrosseristyreenhed 27Karrosseristyreenhed 38Karrosseristyreenhed 49Karrosseristyreenhed 510Karrosseristyreenhed 611Karrosseristyreenhed 712Karrosseristyreenhed 813–14Bagklap15Airbagsystem16Dataforbindelse17Tændingen

Pleje af bilen207Nr.Strømkreds18Klimaanlæg19Soltag20Parkeringsassistent/regnføler/
frontkamera21Bremsekontakt22Lydsystem23Visning24–25Ekstra donkraft26Instrumentbræt27–28–29–30–31Horn32–33Opvarmet ratNr.Strømkreds34–35Lappesæt36–37Bagrudevisker38Lighter39El-ruder / Soltag/ Automatisk
gearkassedisplay40–Bilens værktøj
Værktøj
Biler uden reservehjul
Værktøjerne befinder sig sammen
med trækøjet og i lastrummet under
gulvafdækningen.

208Pleje af bilen
Værktøjerne og trækøjet er anbragt i
højre side af lastrummet bag et
dæksel.
På OPC- eller LPG-modeller med bagmonteret cykelholder er værktø‐jerne placeret sammen med trækøjeti højre side af lastrummet bag en
afdækning.
Biler med reservehjul
Donkraften, hjulboltnøglen og visse
værktøjer befinder sig i højre side af
lastrummet bag en afdækning 3 67.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vi anbefaler ikke, at der byttes om på for- og baghjulene og omvendt, da
dette kan påvirke bilens stabilitet.
Brug altid de mindst slidte dæk på
bagakslen.
Vinterdæk
Vinterdæk forbedrer sikkerheden ved
temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Alle dækstørrelser er tilladt som
vinterdæk 3 251.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.
