OPEL CORSA E 2018.5 Manuale di uso e manutenzione (in Italian)

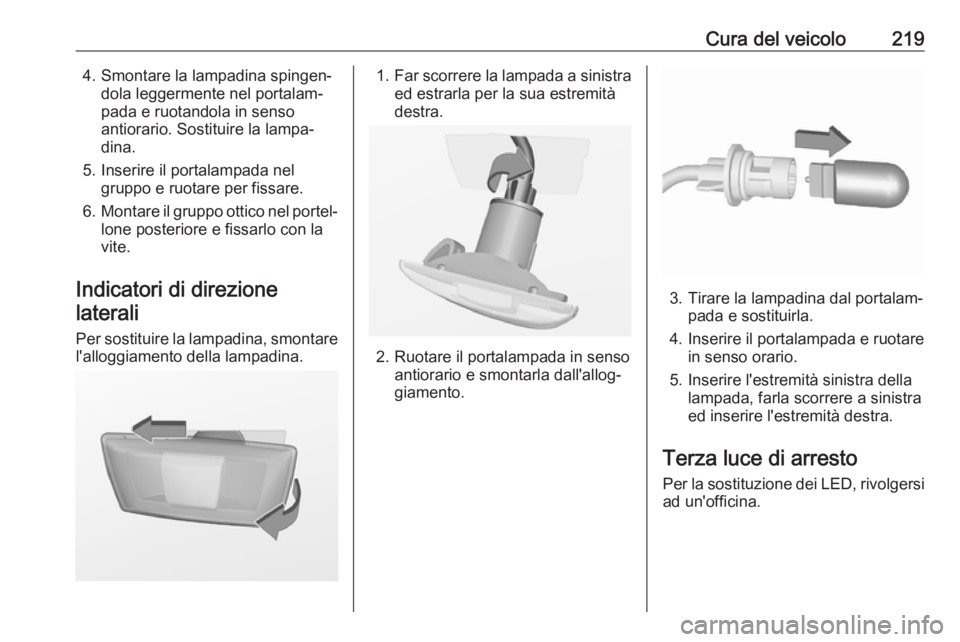

Cura del veicolo2194. Smontare la lampadina spingen‐dola leggermente nel portalam‐
pada e ruotandola in senso
antiorario. Sostituire la lampa‐
dina.
5. Inserire il portalampada nel gruppo e ruotare per fissare.
6. Montare il gruppo ottico nel portel‐
lone posteriore e fissarlo con la
vite.
Indicatori di direzione laterali
Per sostituire la lampadina, smontarel'alloggiamento della lampadina.1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.

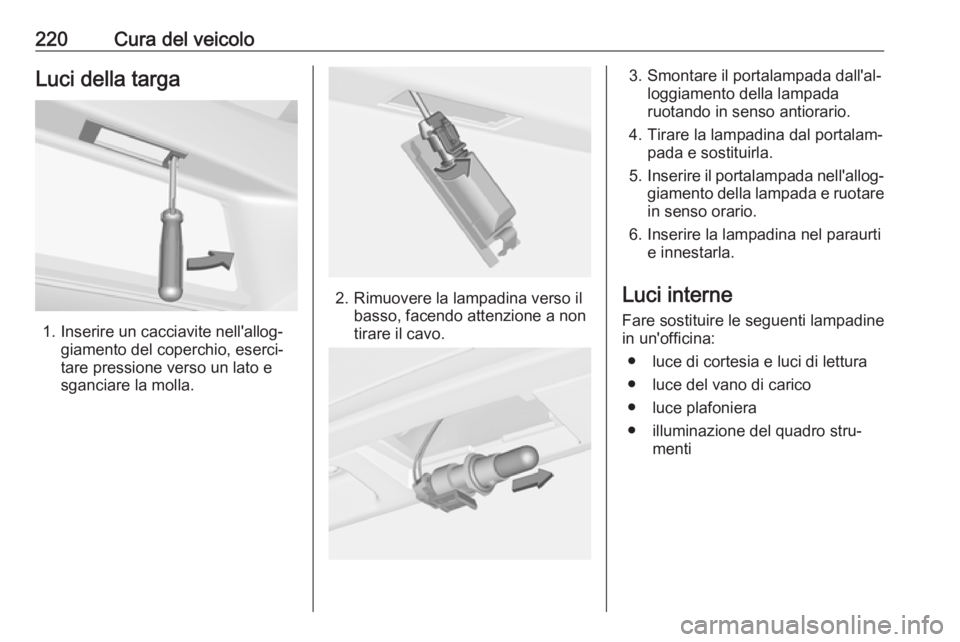

220Cura del veicoloLuci della targa
1. Inserire un cacciavite nell'allog‐giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampadina verso il basso, facendo attenzione a non
tirare il cavo.
3. Smontare il portalampada dall'al‐ loggiamento della lampadaruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampadina nel paraurti e innestarla.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● luce plafoniera
● illuminazione del quadro stru‐ menti

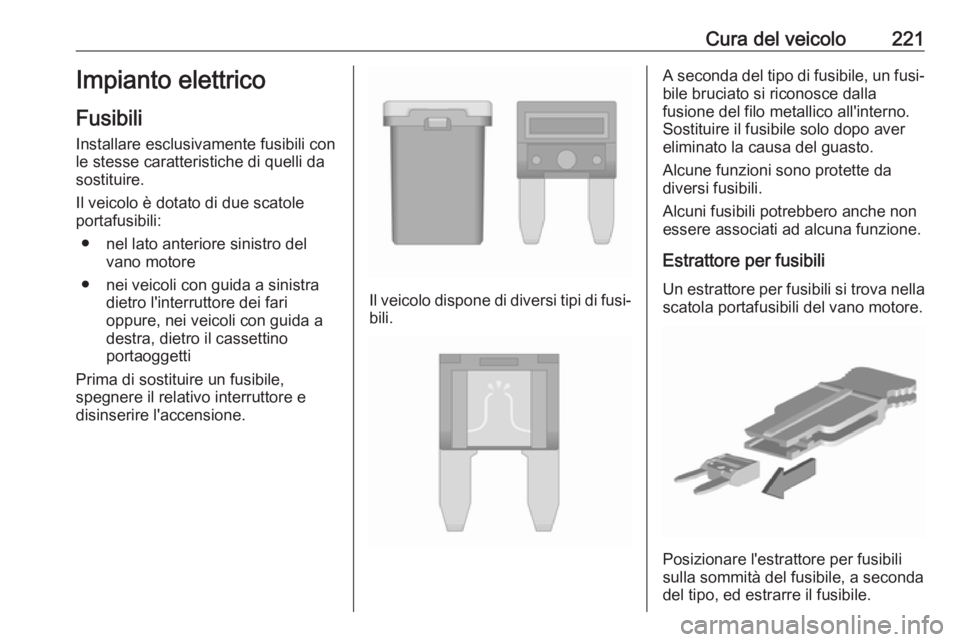

Cura del veicolo221Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐ bili.
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.

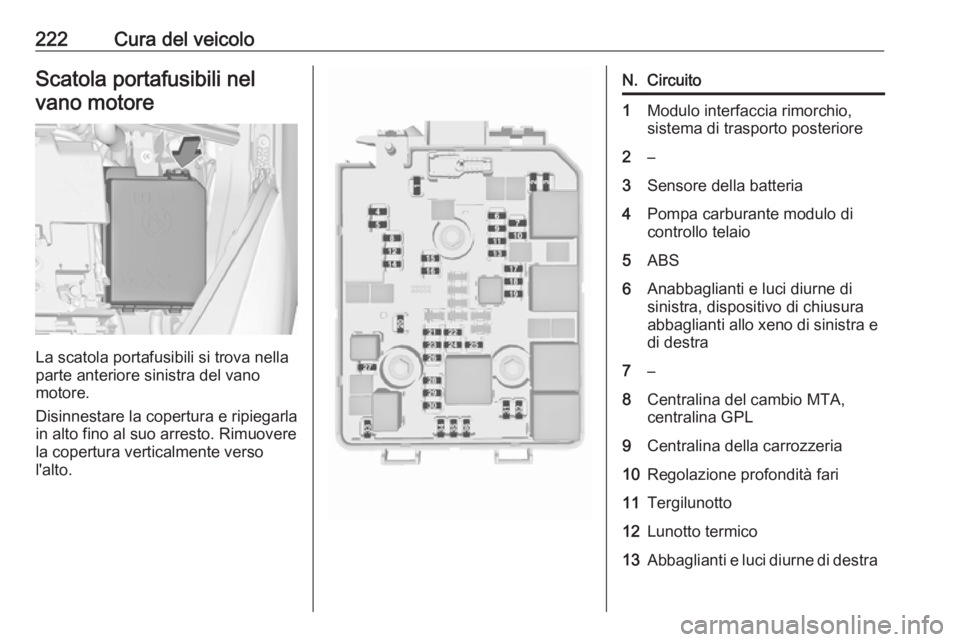

222Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
N.Circuito1Modulo interfaccia rimorchio,
sistema di trasporto posteriore2–3Sensore della batteria4Pompa carburante modulo di
controllo telaio5ABS6Anabbaglianti e luci diurne di
sinistra, dispositivo di chiusura
abbaglianti allo xeno di sinistra e di destra7–8Centralina del cambio MTA,
centralina GPL9Centralina della carrozzeria10Regolazione profondità fari11Tergilunotto12Lunotto termico13Abbaglianti e luci diurne di destra

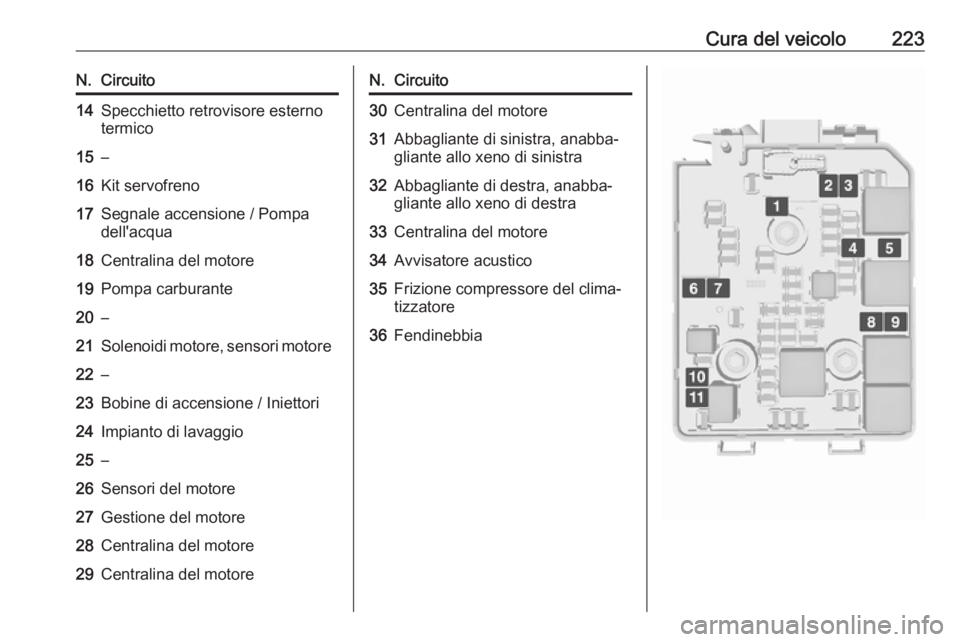

Cura del veicolo223N.Circuito14Specchietto retrovisore esterno
termico15–16Kit servofreno17Segnale accensione / Pompa
dell'acqua18Centralina del motore19Pompa carburante20–21Solenoidi motore, sensori motore22–23Bobine di accensione / Iniettori24Impianto di lavaggio25–26Sensori del motore27Gestione del motore28Centralina del motore29Centralina del motoreN.Circuito30Centralina del motore31Abbagliante di sinistra, anabba‐
gliante allo xeno di sinistra32Abbagliante di destra, anabba‐
gliante allo xeno di destra33Centralina del motore34Avvisatore acustico35Frizione compressore del clima‐
tizzatore36Fendinebbia

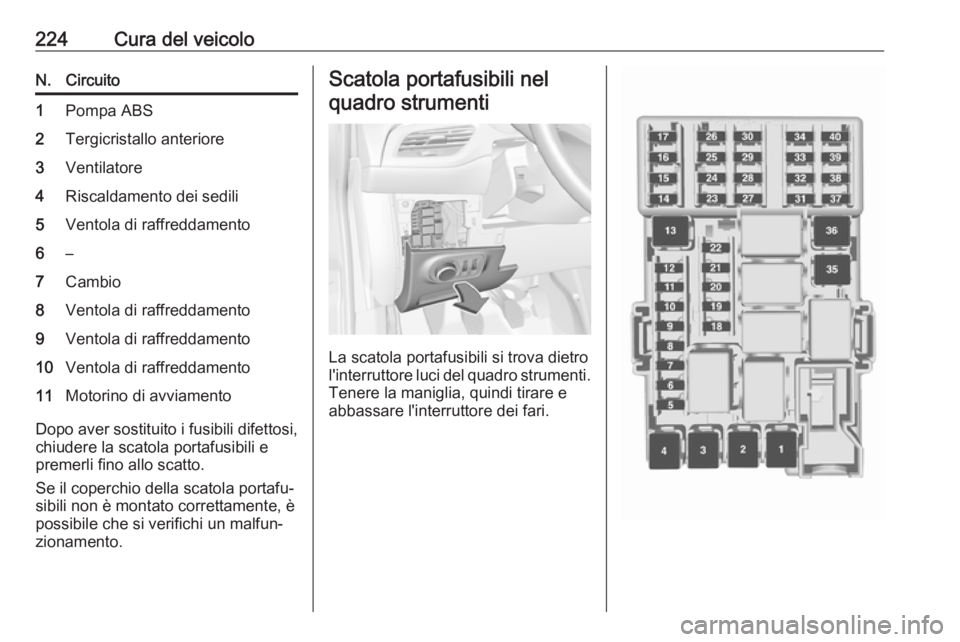

224Cura del veicoloN.Circuito1Pompa ABS2Tergicristallo anteriore3Ventilatore4Riscaldamento dei sedili5Ventola di raffreddamento6–7Cambio8Ventola di raffreddamento9Ventola di raffreddamento10Ventola di raffreddamento11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi,chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti. Tenere la maniglia, quindi tirare e
abbassare l'interruttore dei fari.

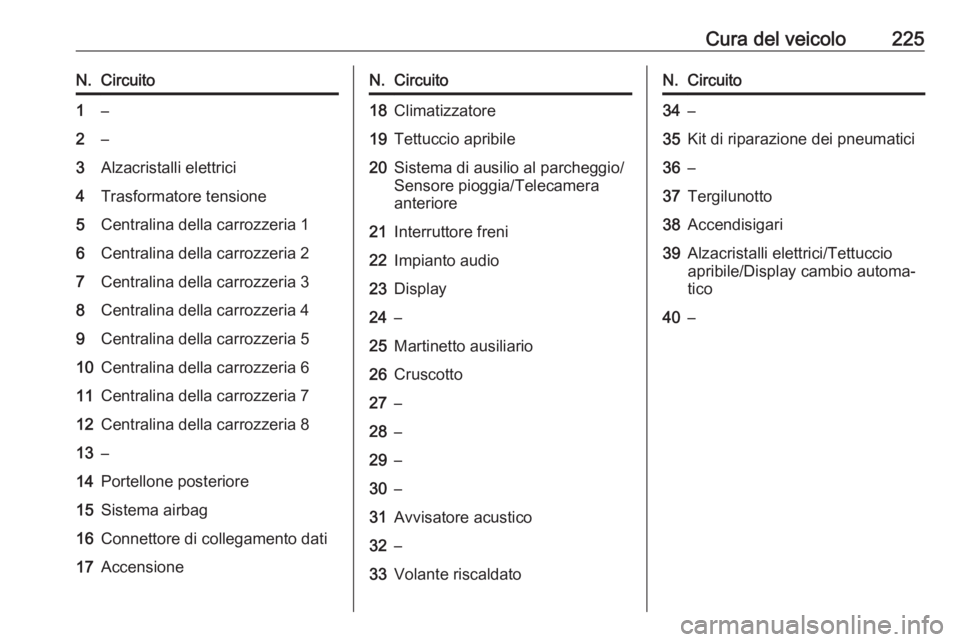

Cura del veicolo225N.Circuito1–2–3Alzacristalli elettrici4Trasformatore tensione5Centralina della carrozzeria 16Centralina della carrozzeria 27Centralina della carrozzeria 38Centralina della carrozzeria 49Centralina della carrozzeria 510Centralina della carrozzeria 611Centralina della carrozzeria 712Centralina della carrozzeria 813–14Portellone posteriore15Sistema airbag16Connettore di collegamento dati17AccensioneN.Circuito18Climatizzatore19Tettuccio apribile20Sistema di ausilio al parcheggio/
Sensore pioggia/Telecamera
anteriore21Interruttore freni22Impianto audio23Display24–25Martinetto ausiliario26Cruscotto27–28–29–30–31Avvisatore acustico32–33Volante riscaldatoN.Circuito34–35Kit di riparazione dei pneumatici36–37Tergilunotto38Accendisigari39Alzacristalli elettrici/Tettuccio
apribile/Display cambio automa‐
tico40–

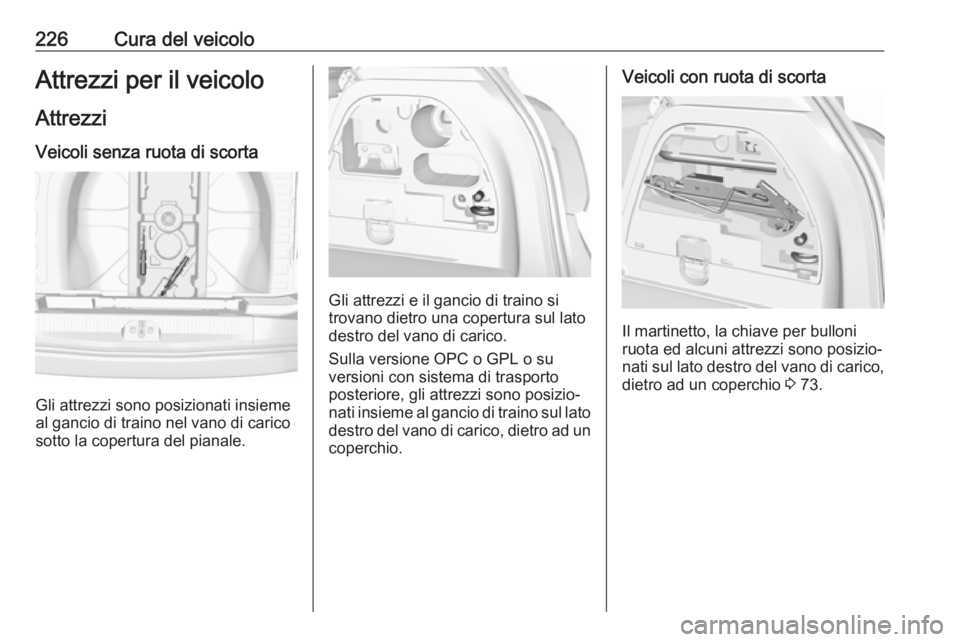

226Cura del veicoloAttrezzi per il veicoloAttrezzi
Veicoli senza ruota di scorta
Gli attrezzi sono posizionati insieme
al gancio di traino nel vano di carico
sotto la copertura del pianale.
Gli attrezzi e il gancio di traino si
trovano dietro una copertura sul lato destro del vano di carico.
Sulla versione OPC o GPL o su
versioni con sistema di trasporto
posteriore, gli attrezzi sono posizio‐
nati insieme al gancio di traino sul lato destro del vano di carico, dietro ad un
coperchio.
Veicoli con ruota di scorta
Il martinetto, la chiave per bulloni
ruota ed alcuni attrezzi sono posizio‐
nati sul lato destro del vano di carico, dietro ad un coperchio 3 73.

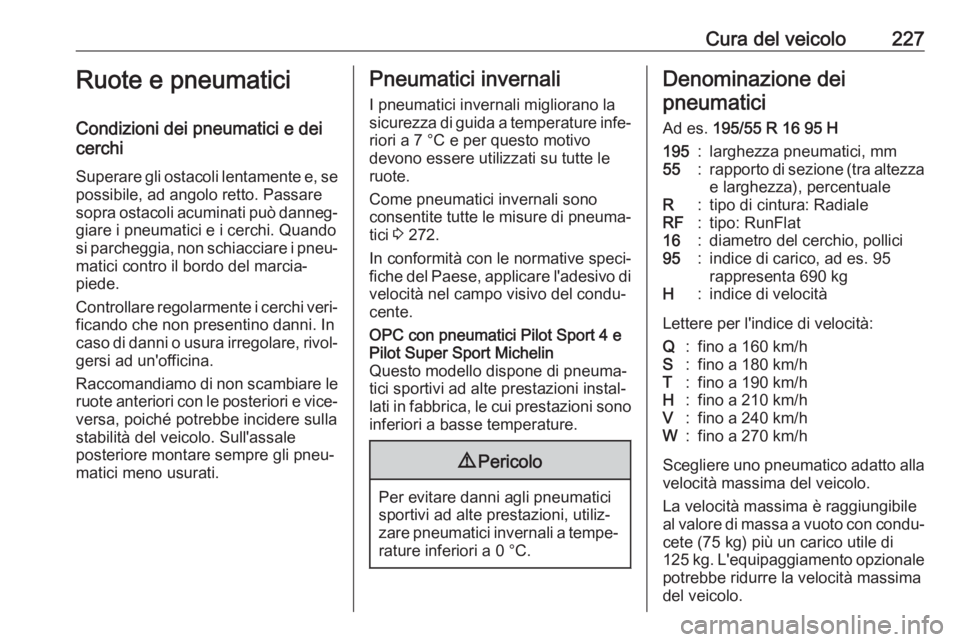

Cura del veicolo227Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Raccomandiamo di non scambiare le
ruote anteriori con le posteriori e vice‐ versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.Pneumatici invernali
I pneumatici invernali migliorano lasicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono
consentite tutte le misure di pneuma‐ tici 3 272.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.OPC con pneumatici Pilot Sport 4 e Pilot Super Sport Michelin
Questo modello dispone di pneuma‐
tici sportivi ad alte prestazioni instal‐
lati in fabbrica, le cui prestazioni sono inferiori a basse temperature.9 Pericolo
Per evitare danni agli pneumatici
sportivi ad alte prestazioni, utiliz‐
zare pneumatici invernali a tempe‐
rature inferiori a 0 °C.
Denominazione dei
pneumatici
Ad es. 195/55 R 16 95 H195:larghezza pneumatici, mm55:rapporto di sezione (tra altezza
e larghezza), percentualeR:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.

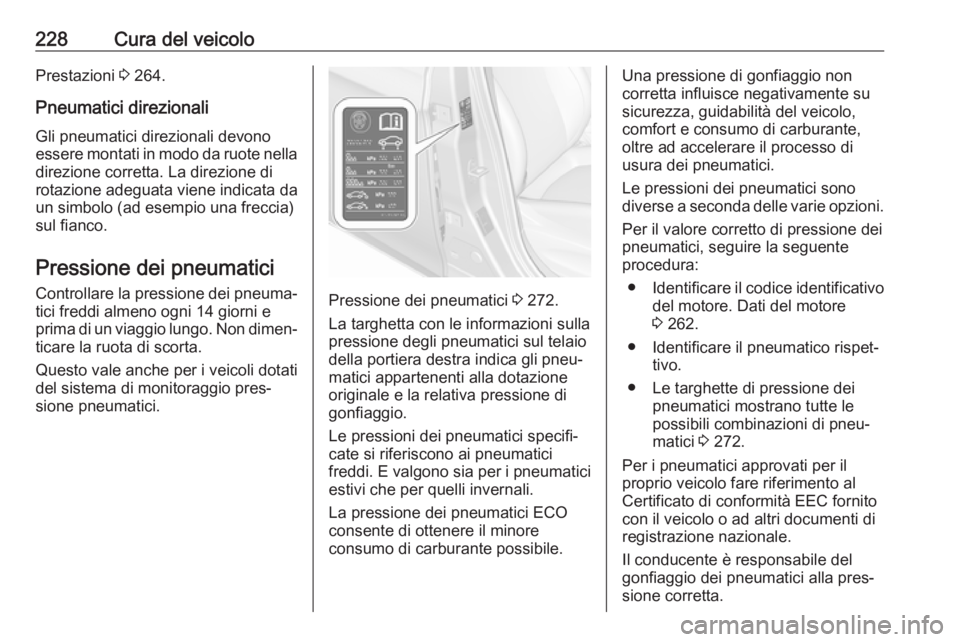

228Cura del veicoloPrestazioni 3 264.
Pneumatici direzionali
Gli pneumatici direzionali devono
essere montati in modo da ruote nella
direzione corretta. La direzione di
rotazione adeguata viene indicata da
un simbolo (ad esempio una freccia)
sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta.
Questo vale anche per i veicoli dotati
del sistema di monitoraggio pres‐
sione pneumatici.
Pressione dei pneumatici 3 272.
La targhetta con le informazioni sulla pressione degli pneumatici sul telaio
della portiera destra indica gli pneu‐
matici appartenenti alla dotazione
originale e la relativa pressione di
gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
● Identificare il codice identificativo
del motore. Dati del motore
3 262.
● Identificare il pneumatico rispet‐ tivo.
● Le targhette di pressione dei pneumatici mostrano tutte lepossibili combinazioni di pneu‐
matici 3 272.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐ sione corretta.
