sensor OPEL CORSA E 2018.5 Sürücü El Kitabı (in Turkish)

174Sürüş ve kullanımNot
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.

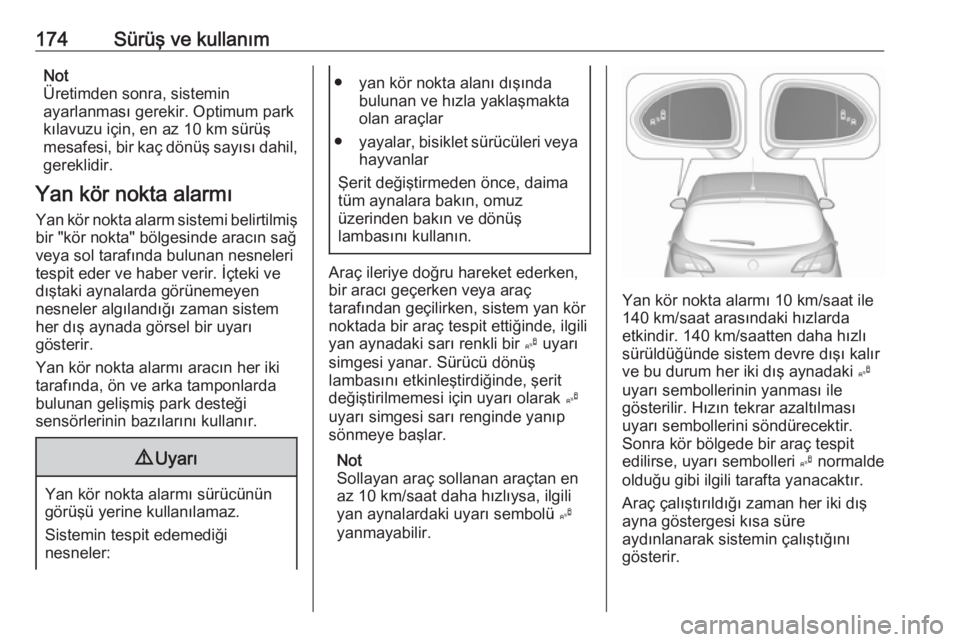

Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş
lambasını kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş
lambasını etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Sollayan araç sollanan araçtan en az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir. Sonra kör bölgede bir araç tespitedilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.

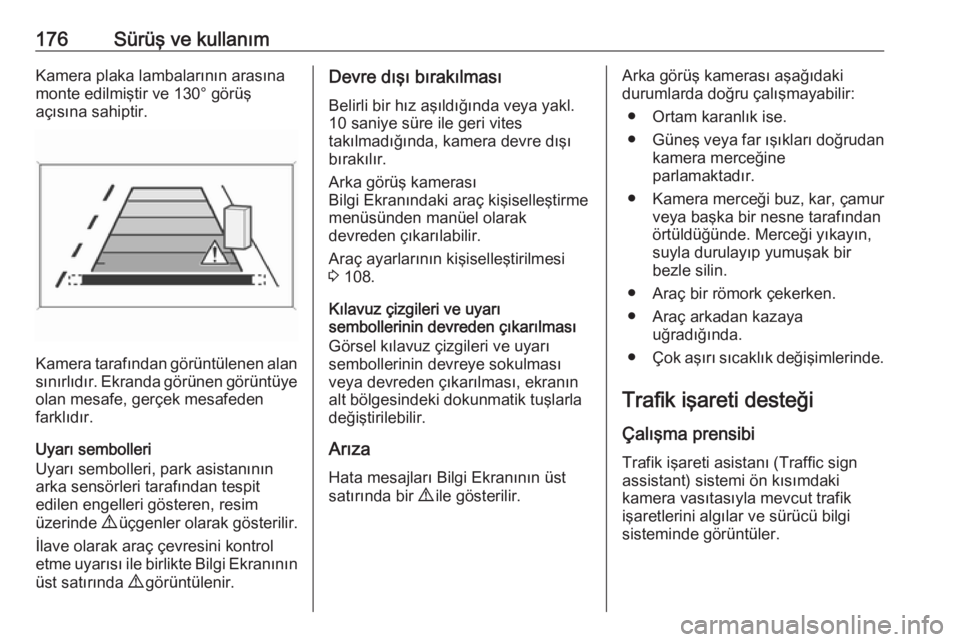

176Sürüş ve kullanımKamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Uyarı sembolleri
Uyarı sembolleri, park asistanının
arka sensörleri tarafından tespit
edilen engelleri gösteren, resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerası
Bilgi Ekranındaki araç kişiselleştirme
menüsünden manüel olarak
devreden çıkarılabilir.
Araç ayarlarının kişiselleştirilmesi
3 108.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
Görsel kılavuz çizgileri ve uyarı
sembollerinin devreye sokulması
veya devreden çıkarılması, ekranın
alt bölgesindeki dokunmatik tuşlarla
değiştirilebilir.
Arıza
Hata mesajları Bilgi Ekranının üst
satırında bir 9 ile gösterilir.Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafından örtüldüğünde. Merceği yıkayın,suyla durulayıp yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.

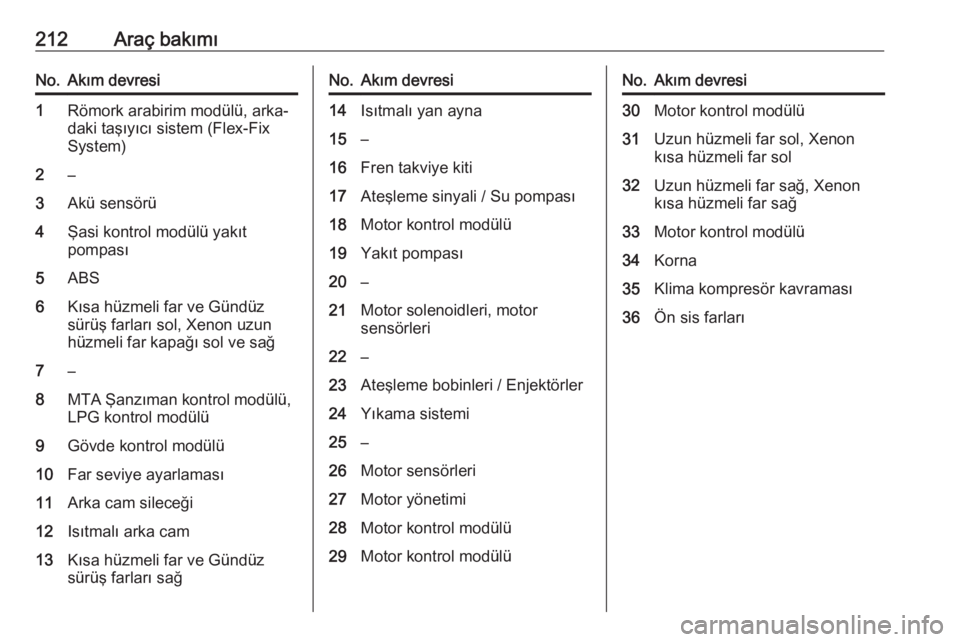

212Araç bakımıNo.Akım devresi1Römork arabirim modülü, arka‐
daki taşıyıcı sistem (Flex-Fix
System)2–3Akü sensörü4Şasi kontrol modülü yakıt
pompası5ABS6Kısa hüzmeli far ve Gündüz
sürüş farları sol, Xenon uzun
hüzmeli far kapağı sol ve sağ7–8MTA Şanzıman kontrol modülü, LPG kontrol modülü9Gövde kontrol modülü10Far seviye ayarlaması11Arka cam sileceği12Isıtmalı arka cam13Kısa hüzmeli far ve Gündüz
sürüş farları sağNo.Akım devresi14Isıtmalı yan ayna15–16Fren takviye kiti17Ateşleme sinyali / Su pompası18Motor kontrol modülü19Yakıt pompası20–21Motor solenoidleri, motor
sensörleri22–23Ateşleme bobinleri / Enjektörler24Yıkama sistemi25–26Motor sensörleri27Motor yönetimi28Motor kontrol modülü29Motor kontrol modülüNo.Akım devresi30Motor kontrol modülü31Uzun hüzmeli far sol, Xenon
kısa hüzmeli far sol32Uzun hüzmeli far sağ, Xenon
kısa hüzmeli far sağ33Motor kontrol modülü34Korna35Klima kompresör kavraması36Ön sis farları

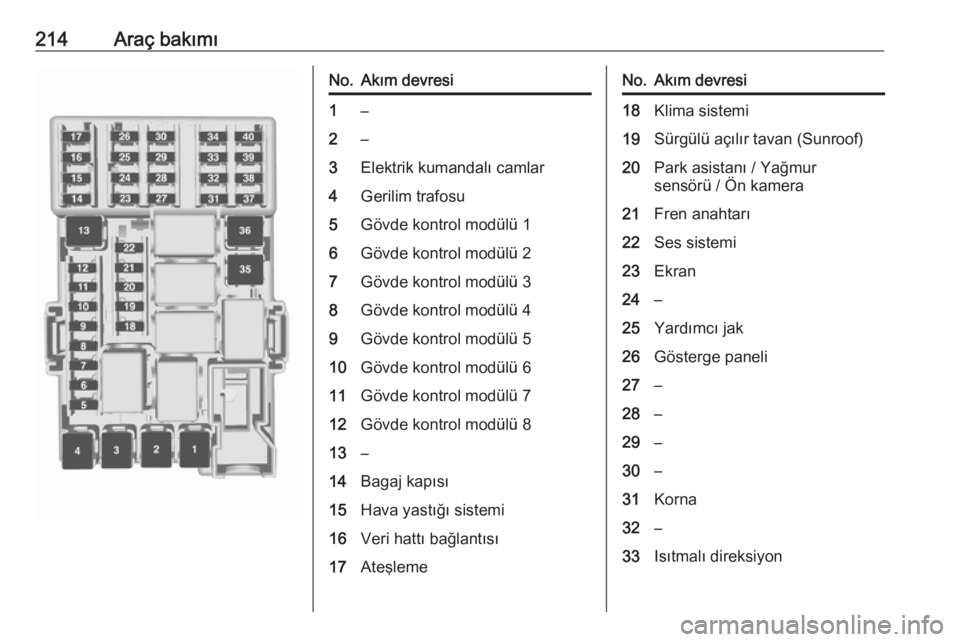

214Araç bakımıNo.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı sistemi16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Sürgülü açılır tavan (Sunroof)20Park asistanı / Yağmur
sensörü / Ön kamera21Fren anahtarı22Ses sistemi23Ekran24–25Yardımcı jak26Gösterge paneli27–28–29–30–31Korna32–33Isıtmalı direksiyon

Araç bakımı219tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.

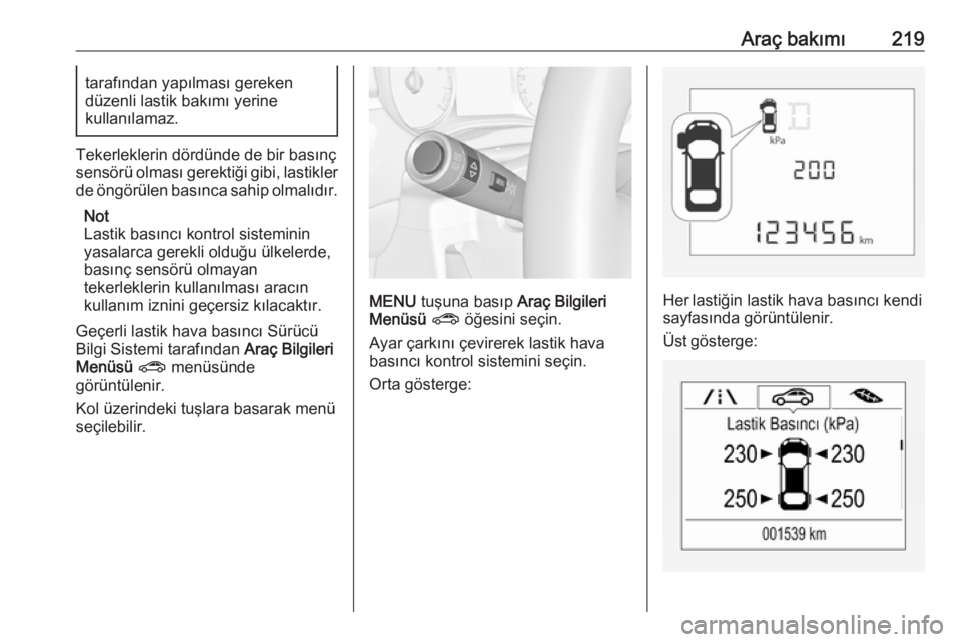

Tekerleklerin dördünde de bir basınç
sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması aracın
kullanım iznini geçersiz kılacaktır.
Geçerli lastik hava basıncı Sürücü
Bilgi Sistemi tarafından Araç Bilgileri
Menüsü ? menüsünde
görüntülenir.
Kol üzerindeki tuşlara basarak menü
seçilebilir.
MENU tuşuna basıp Araç Bilgileri
Menüsü ? öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Orta gösterge:Her lastiğin lastik hava basıncı kendi
sayfasında görüntülenir.
Üst gösterge:

220Araç bakımıBütün lastiklerin lastik hava basınçlarıtek bir sayfada görüntülenir.
Sistem durumu ve basınç uyarıları,
ilgili lastiği Sürücü Bilgi Sisteminde
belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 217.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 96.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 260.
w , 60-90 saniye süreyle yanıp söner
ve ardından sürekli olarak yanarsa,
sistemde bir hata var demektir. Bir
servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu,
yaklaşan bir düşük lastik basıncı
durumu olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 105.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Diğer üç
lastik için sistem çalışmaya devam
eder.Piyasada-bulunan sıvı tamir setlerinin kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için; supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için; komple supab gövdesini
değiştirin.
Aracın yüklenme durumuLastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 260 ve Sürücü Bilgi
Sistemindeki Lastik Yükü Araç
Bilgileri Menüsü 3 98 menüsündeki
ilgili ayarı seçin. Bu ayar, lastik hava
basıncı uyarıları için referans olarak
kullanılır.

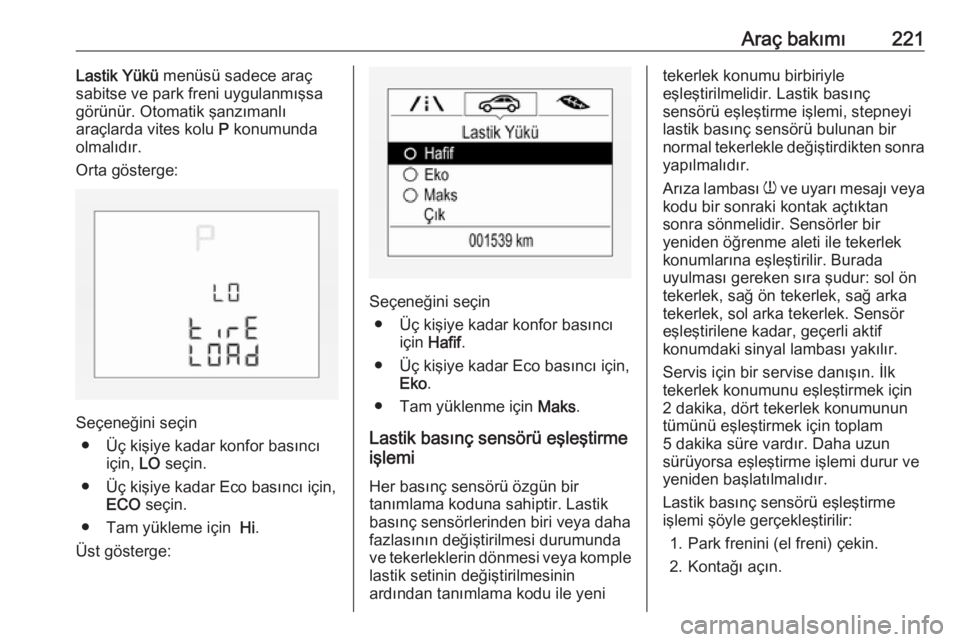

Araç bakımı221Lastik Yükü menüsü sadece araç
sabitse ve park freni uygulanmışsa
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Orta gösterge:
Seçeneğini seçin ● Üç kişiye kadar konfor basıncı için, LO seçin.
● Üç kişiye kadar Eco basıncı için, ECO seçin.
● Tam yükleme için Hi.
Üst gösterge:
Seçeneğini seçin ● Üç kişiye kadar konfor basıncı için Hafif .
● Üç kişiye kadar Eco basıncı için, Eko .
● Tam yüklenme için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha fazlasının değiştirilmesi durumunda
ve tekerleklerin dönmesi veya komple lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni
tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra
yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki sinyal lambası yakılır.
Servis için bir servise danışın. İlk
tekerlek konumunu eşleştirmek için
2 dakika, dört tekerlek konumunun
tümünü eşleştirmek için toplam
5 dakika süre vardır. Daha uzun
sürüyorsa eşleştirme işlemi durur ve
yeniden başlatılmalıdır.
Lastik basınç sensörü eşleştirme
işlemi şöyle gerçekleştirilir:
1. Park frenini (el freni) çekin.
2. Kontağı açın.

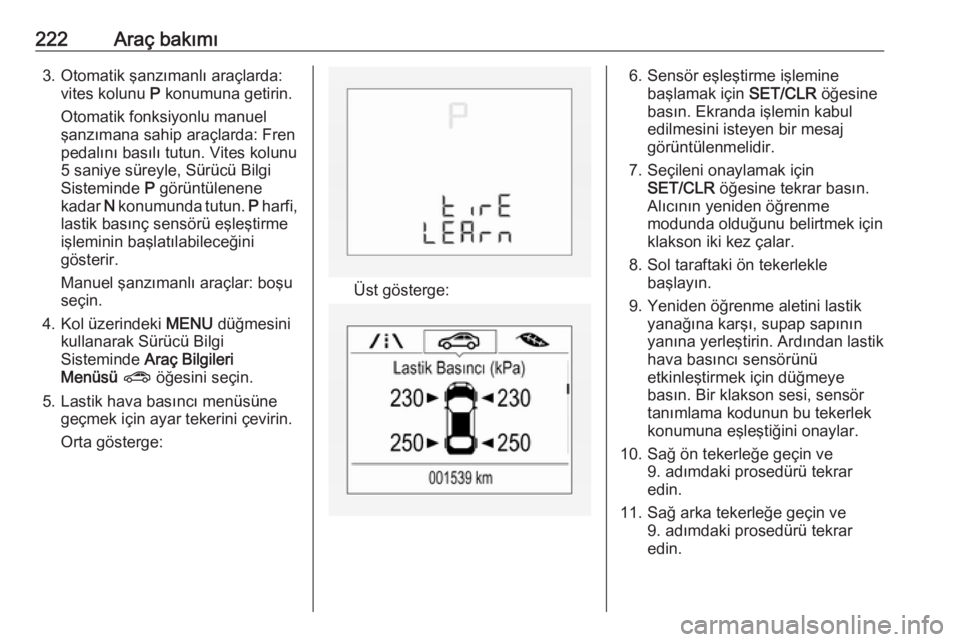

222Araç bakımı3. Otomatik şanzımanlı araçlarda:vites kolunu P konumuna getirin.
Otomatik fonksiyonlu manuel
şanzımana sahip araçlarda: Fren
pedalını basılı tutun. Vites kolunu
5 saniye süreyle, Sürücü Bilgi
Sisteminde P görüntülenene
kadar N konumunda tutun. P harfi,
lastik basınç sensörü eşleştirme
işleminin başlatılabileceğini
gösterir.
Manuel şanzımanlı araçlar: boşu seçin.
4. Kol üzerindeki MENU düğmesini
kullanarak Sürücü Bilgi
Sisteminde Araç Bilgileri
Menüsü ? öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
Orta gösterge:
Üst gösterge:
6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görüntülenmelidir.
7. Seçileni onaylamak için SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
klakson iki kez çalar.
8. Sol taraftaki ön tekerlekle başlayın.
9. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Ardından lastik
hava basıncı sensörünü
etkinleştirmek için düğmeye
basın. Bir klakson sesi, sensör
tanımlama kodunun bu tekerlek
konumuna eşleştiğini onaylar.
10. Sağ ön tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
11. Sağ arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.

Araç bakımı22312. Sol arka tekerleğe geçin ve9. adımdaki prosedürü tekrar
edin. Klakson iki defa çalarak
sensör tanımlama kodunun sol
arka tekerleğe eşleştiğini ve lastik hava basınç sensörü eşleştirme
işleminin artık aktif olmadığını
gösterir.
13. Kontağı kapatın.
14. Dört lastiği de lastik hava basıncı bilgi etiketinde önerilen basınç
seviyesine kadar şişirin.
15. Lastik yükleme durumunun seçilen basınca 3 98
ayarlandığından emin olun.

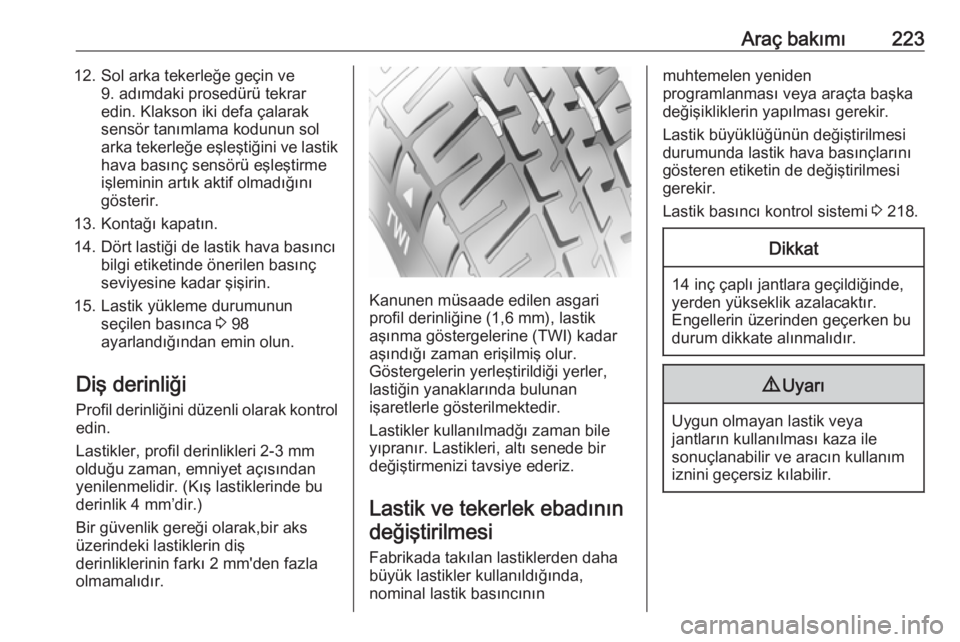

Diş derinliği
Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Bir güvenlik gereği olarak,bir aks üzerindeki lastiklerin diş
derinliklerinin farkı 2 mm'den fazla
olmamalıdır.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Lastikler kullanılmadğı zaman bile
yıpranır. Lastikleri, altı senede bir
değiştirmenizi tavsiye ederiz.
Lastik ve tekerlek ebadınındeğiştirilmesi
Fabrikada takılan lastiklerden daha büyük lastikler kullanıldığında,
nominal lastik basıncının
muhtemelen yeniden
programlanması veya araçta başka
değişikliklerin yapılması gerekir.
Lastik büyüklüğünün değiştirilmesi
durumunda lastik hava basınçlarını
gösteren etiketin de değiştirilmesi
gerekir.
Lastik basıncı kontrol sistemi 3 218.Dikkat
14 inç çaplı jantlara geçildiğinde,
yerden yükseklik azalacaktır.
Engellerin üzerinden geçerken bu
durum dikkate alınmalıdır.
9 Uyarı
Uygun olmayan lastik veya
jantların kullanılması kaza ile
sonuçlanabilir ve aracın kullanım
iznini geçersiz kılabilir.

264Müşteri bilgilendirme2, Yeongmun-ro, Cheoin-gu, Yong-
in-si, Gyeonggi-do, Korea
Çalışma frekansı: 2402 - 2480 MHz
Maksimum çıkış: 4 dBm
OnStar modülü
LG Electronics
European Shared Service center
B.V., Krijgsman 1, 1186 DM
Amstelveen, The NetherlandsÇalışma
frekansı (MHz)Maksimum çıkış
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Radyo frekanslı uzaktan kumanda
vericisi
Continental Automotive GmbH
Siemensstraße 12, 93055
Regensburg, Germany
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: -5,7 dbm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: -4 dbm
Park ısıtıcısı uzaktan kumanda alıcısı
Eberspaecher Climate Control
Systems GmbH & Co. KG
Eberspaecherstrasse 24, 73730
Esslingen, Germany
Çalışma frekansı: Yok
Maksimum çıkış: Yok
Park ısıtıcısı uzaktan kumanda
vericisi
Eberspaecher Climate Control
Systems GmbH & Co. KG
Eberspaecherstrasse 24, 73730
Esslingen, Germany
Çalışma frekansı: 434,6 MHz
Maksimum çıkış: 10 dBmRadyo frekanslı uzaktan kumanda
alıcısı
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Çalışma frekansı: geçerli değil
Maksimum çıkış: Yok
Lastik basınç sensörleri
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Çalışma frekansı: 433,92 MHz
Maksimum çıkış: 10 dBm
