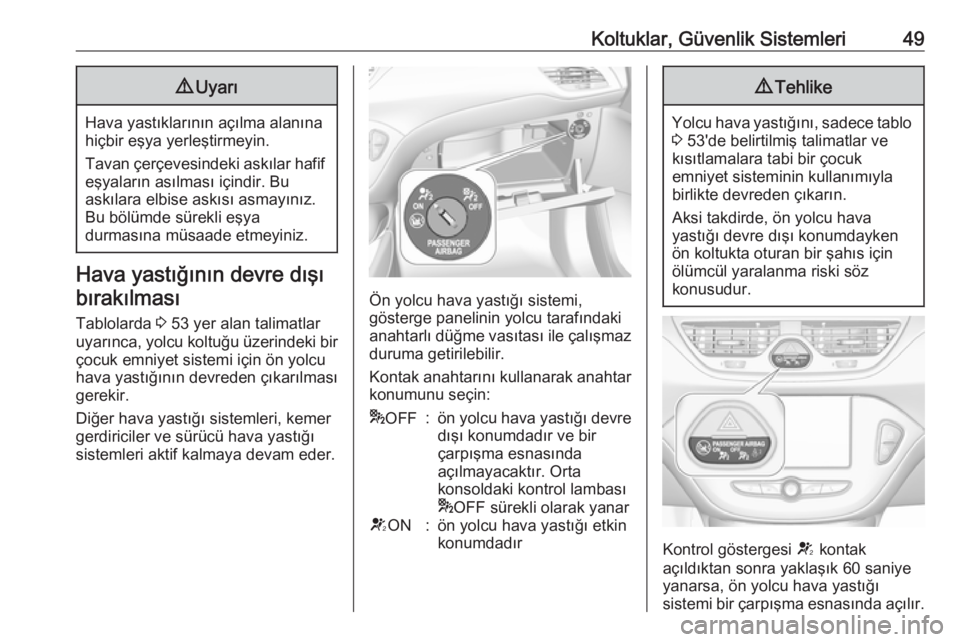

Koltuklar, Güvenlik Sistemleri499Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Tavan çerçevesindeki askılar hafif eşyaların asılması içindir. Bu
askılara elbise askısı asmayınız. Bu bölümde sürekli eşya
durmasına müsaade etmeyiniz.
Hava yastığının devre dışı
bırakılması
Tablolarda 3 53 yer alan talimatlar
uyarınca, yolcu koltuğu üzerindeki bir
çocuk emniyet sistemi için ön yolcu
hava yastığının devreden çıkarılması
gerekir.
Diğer hava yastığı sistemleri, kemer
gerdiriciler ve sürücü hava yastığı sistemleri aktif kalmaya devam eder.
Ön yolcu hava yastığı sistemi,
gösterge panelinin yolcu tarafındaki
anahtarlı düğme vasıtası ile çalışmaz
duruma getirilebilir.
Kontak anahtarını kullanarak anahtar konumunu seçin:
* OFF:ön yolcu hava yastığı devre
dışı konumdadır ve bir
çarpışma esnasında
açılmayacaktır. Orta
konsoldaki kontrol lambası
* OFF sürekli olarak yanarV ON:ön yolcu hava yastığı etkin
konumdadır9 Tehlike
Yolcu hava yastığını, sadece tablo
3 53'de belirtilmiş talimatlar ve
kısıtlamalara tabi bir çocuk
emniyet sisteminin kullanımıyla
birlikte devreden çıkarın.
Aksi takdirde, ön yolcu hava
yastığı devre dışı konumdayken
ön koltukta oturan bir şahıs için
ölümcül yaralanma riski söz
konusudur.
Kontrol göstergesi V kontak
açıldıktan sonra yaklaşık 60 saniye
yanarsa, ön yolcu hava yastığı
sistemi bir çarpışma esnasında açılır.

50Koltuklar, Güvenlik SistemleriHer iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir servise başvurun.
Değişiklikleri ancak araç hareketsiz ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 93.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 53'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 49.
Hava yastığı etiketi 3 43.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether bağlantı noktaları
Üç noktalı emniyet kemeri Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Çocuk emniyet
sistemini taktıktan sonra emniyet
kemerinin sıkılması gerekir 3 53.

Koltuklar, Güvenlik Sistemleri51ISOFIX braketleriArka koltuklarda
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 53.
Araçta çocuk emniyet sistemini
takmayı desteklemek için koltuk
arkalıklarında kılavuzlar bulunur.
Arka koltuklardaki ISOFIX sabitlemebraketleri, arkalıktaki ISOFIX
logosuyla belirtilir.
Bir çocuk emniyet sistemini takmadan önce kılavuzlardaki kanatları açın.
Çocuk emniyet sistemini söktükten
sonra kanatları kapatın.
Ön yolcu koltuğu
Çocuk emniyet sistemini koltuğun
ortasına yerleştirin ve geriye doğru
itin. Çocuk emniyet sisteminin düzgün
şekilde geçtiğinden emin olun.
Top-tether bağlantı noktaları
Arka koltuklarda
Top-tether bağlantı noktaları, çocuk
koltuğu için : sembolüyle
işaretlenmiştir.
ISOFIX bağlantı braketlerine ek
olarak, Top-Tether kayışını
Top-Tether bağlantı noktalarına
sabitleyin.
Üniversal kategorideki ISOFIX çocuk emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 53.
Ön yolcu koltuğu
Yolcu koltuğu rayı üzerinde, arka
bacak boşluğunda ilave bir sabitleme
noktası bulunur.

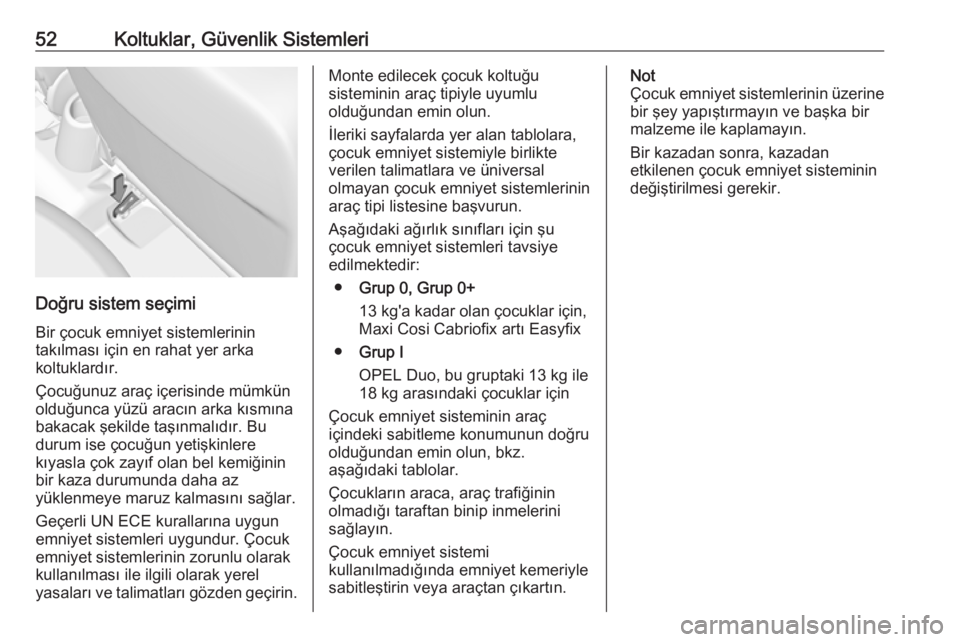

52Koltuklar, Güvenlik Sistemleri
Doğru sistem seçimiBir çocuk emniyet sistemlerinin
takılması için en rahat yer arka
koltuklardır.
Çocuğunuz araç içerisinde mümkün olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum ise çocuğun yetişkinlere
kıyasla çok zayıf olan bel kemiğinin
bir kaza durumunda daha az
yüklenmeye maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
emniyet sistemleri uygundur. Çocuk
emniyet sistemlerinin zorunlu olarak
kullanılması ile ilgili olarak yerel
yasaları ve talimatları gözden geçirin.
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.
İleriki sayfalarda yer alan tablolara,
çocuk emniyet sistemiyle birlikte
verilen talimatlara ve üniversal
olmayan çocuk emniyet sistemlerinin
araç tipi listesine başvurun.
Aşağıdaki ağırlık sınıfları için şu
çocuk emniyet sistemleri tavsiye
edilmektedir:
● Grup 0, Grup 0+
13 kg'a kadar olan çocuklar için, Maxi Cosi Cabriofix artı Easyfix
● Grup I
OPEL Duo, bu gruptaki 13 kg ile
18 kg arasındaki çocuklar için
Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru
olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.Not
Çocuk emniyet sistemlerinin üzerine
bir şey yapıştırmayın ve başka bir
malzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin değiştirilmesi gerekir.

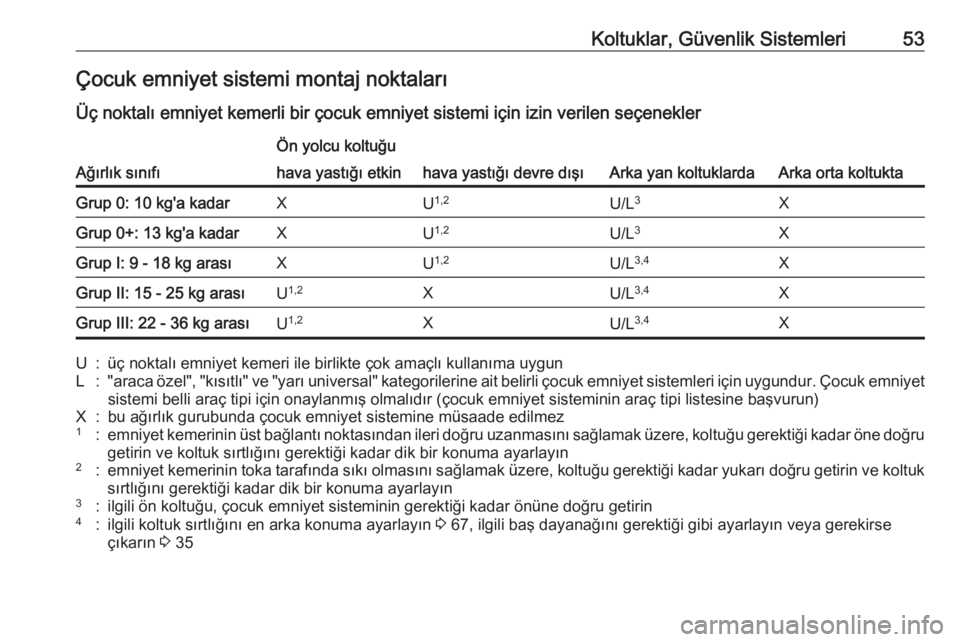

Koltuklar, Güvenlik Sistemleri53Çocuk emniyet sistemi montaj noktaları
Üç noktalı emniyet kemerli bir çocuk emniyet sistemi için izin verilen seçenekler
Ağırlık sınıfı
Ön yolcu koltuğu
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıGrup 0: 10 kg'a kadarXU 1,2U/L 3XGrup 0+: 13 kg'a kadarXU1,2U/L 3XGrup I: 9 - 18 kg arasıXU1,2U/L 3,4XGrup II: 15 - 25 kg arasıU1,2XU/L 3,4XGrup III: 22 - 36 kg arasıU1,2XU/L 3,4XU:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunL:"araca özel", "kısıtlı" ve "yarı universal" kategorilerine ait belirli çocuk emniyet sistemleri için uygundur. Çocuk emniyet
sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)X:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğrugetirin ve koltuk sırtlığını gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında sıkı olmasını sağlamak üzere, koltuğu gerektiği kadar yukarı doğru getirin ve koltuk sırtlığını gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili koltuk sırtlığını en arka konuma ayarlayın 3 67, ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse
çıkarın 3 35

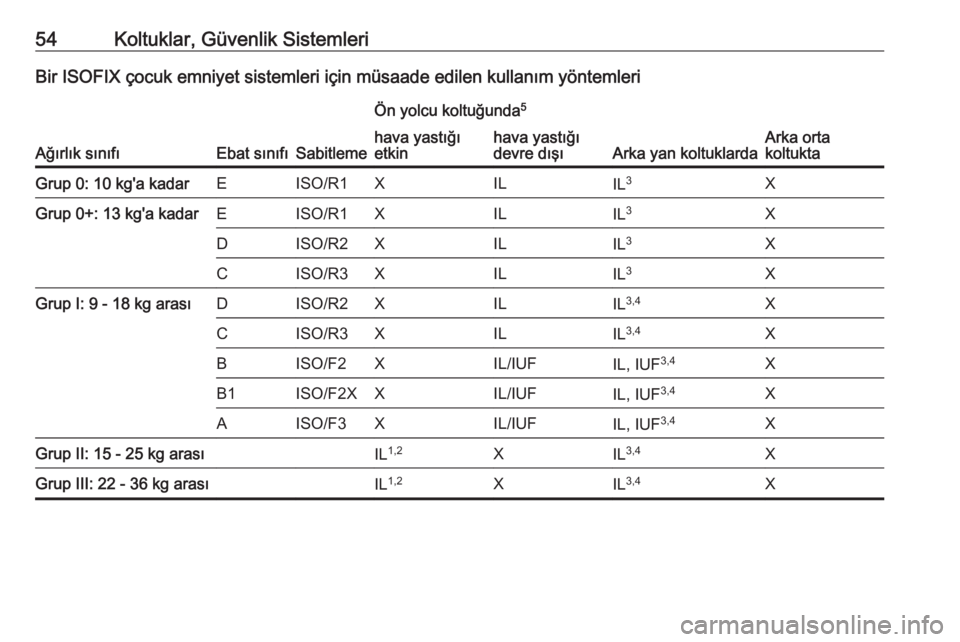

54Koltuklar, Güvenlik SistemleriBir ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğunda5
Arka yan koltuklardaArka orta
koltukta
hava yastığı
etkinhava yastığı
devre dışıGrup 0: 10 kg'a kadarEISO/R1XILIL 3XGrup 0+: 13 kg'a kadarEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL3XGrup I: 9 - 18 kg arasıDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XGrup II: 15 - 25 kg arasıIL1,2XIL3,4XGrup III: 22 - 36 kg arasıIL 1,2XIL3,4X

Koltuklar, Güvenlik Sistemleri55IL:"araca özel", "kısıtlı" veya "yarı universal" kategorilerine ait belirli ISOFIX emniyet sistemleri için uygundur. ( ISOFIX/
Top-tether sabitleme noktaları ön yolcu koltuğu için isteğe bağlı olmakla birlikte spor koltuklar için mevcut değildir).
ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine
başvurun)IUF:bu ağırlık sınıfında kullanım için onaylanmış üniversal kategoriye ait ISOFIX öne bakan çocuk emniyet sistemleri
için uygundur ( ISOFIX/Top-tether sabitleme noktaları ön yolcu koltuğu için isteğe bağlı olmakla birlikte spor koltuklar
için mevcut değildir)X:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğru getirin ve koltuk sırtlığını gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında sıkı olmasını sağlamak üzere, koltuğu gerektiği kadar yukarı doğru getirin ve koltuk sırtlığını gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili koltuk sırtlığını en arka konuma ayarlayın 3 67, ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse
çıkarın 3 355:(ISOFIX/Top-tether sabitleme noktaları ön yolcu koltuğu için isteğe bağlıdır (spor koltuklar için mevcut değildir))
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet
sistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi

56Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............56
Torpido gözü ............................. 56
İçecek tutucuları ........................56
Ön kısımdaki eşya saklama gözü .......................................... 57
Koltuğun altındaki eşya koyma gözü .......................................... 58
Arkadaki taşıyıcı sistem (Flex-Fix System) .....................58
Bagaj bölümü ............................... 67
Bagaj bölmesi örtüsü .................69
Arka tabandaki eşya saklama gözü kapağı .............................. 70
Sabitleme halkaları ....................71
Üçgen ikaz reflektörü .................71
İlk yardım çantası ......................72
Tavan üstü bagaj taşıyıcısı ..........72
Tavan bagajı .............................. 72
Aracı yükleme talimatı .................73Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünün kapağını açmak için
kolu çekin.
Torpido gözünde bir madeni para
tutucusu bulunmaktadır.
Torpido gözünde kilitli büjonlar için bir adaptör bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.

Eşya saklama ve bagaj bölümleri57
Kapılardaki cepler şişeler için
tasarlanmıştır.
Arka yan panellerde de ekstra şişe
tutucuları mevcuttur.
Esnek içecek tutucusu bağı
Vites değiştirme kolu önündeki eşya
saklama yerinde esnek bir lastik bağ
bulunur. Bir kupa veya küllük tespit
etmek için bağı dışarıya çekin.
Ön kısımdaki eşya saklama gözü
Eşya saklama bölümleri aydınlatma
anahtarının altında, orta konsolda ve
kapı içlerinde bulunur.
Ek eşya saklama ve bagaj bölümü ise
arka koltukların yanındaki yan
panellerin içinde bulunur.

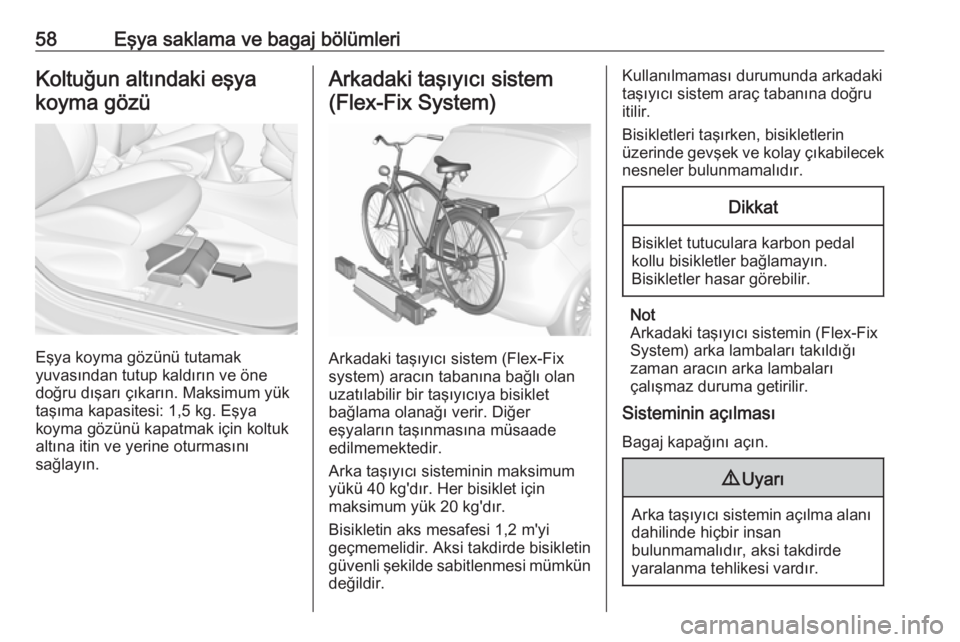

58Eşya saklama ve bagaj bölümleriKoltuğun altındaki eşyakoyma gözü
Eşya koyma gözünü tutamak
yuvasından tutup kaldırın ve öne
doğru dışarı çıkarın. Maksimum yük
taşıma kapasitesi: 1,5 kg. Eşya
koyma gözünü kapatmak için koltuk
altına itin ve yerine oturmasını
sağlayın.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
system) aracın tabanına bağlı olan
uzatılabilir bir taşıyıcıya bisiklet
bağlama olanağı verir. Diğer
eşyaların taşınmasına müsaade
edilmemektedir.
Arka taşıyıcı sisteminin maksimum
yükü 40 kg'dır. Her bisiklet için
maksimum yük 20 kg'dır.
Bisikletin aks mesafesi 1,2 m'yi geçmemelidir. Aksi takdirde bisikletin
güvenli şekilde sabitlenmesi mümkün değildir.
Kullanılmaması durumunda arkadakitaşıyıcı sistem araç tabanına doğru
itilir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Not
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arka lambaları takıldığı
zaman aracın arka lambaları
çalışmaz duruma getirilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir insan
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
