Page 211 of 281

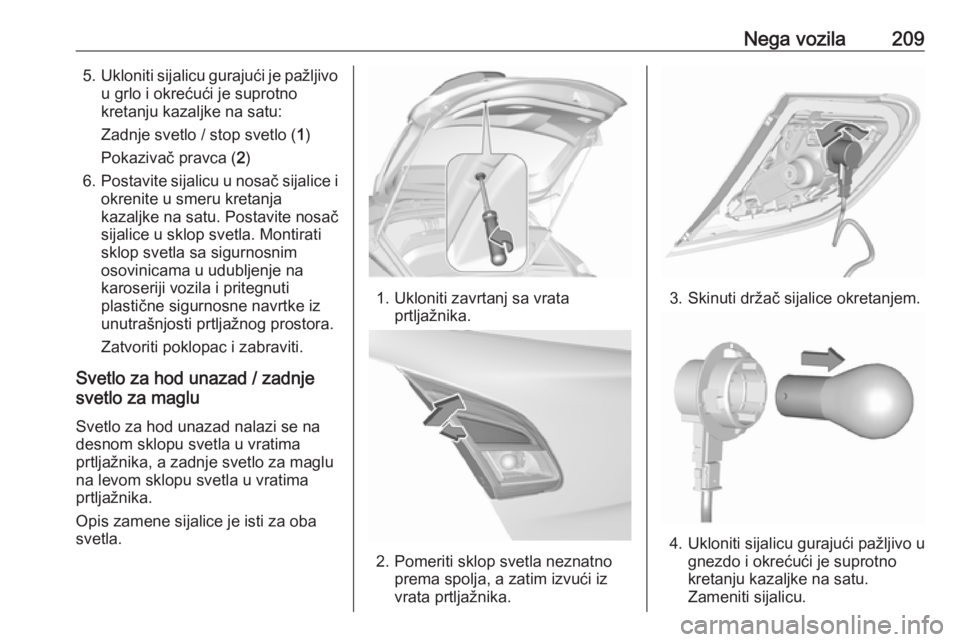

Nega vozila2095.Ukloniti sijalicu gurajući je pažljivo
u grlo i okrećući je suprotno
kretanju kazaljke na satu:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca ( 2)
6. Postavite sijalicu u nosač sijalice i
okrenite u smeru kretanja
kazaljke na satu. Postavite nosač
sijalice u sklop svetla. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične sigurnosne navrtke iz
unutrašnjosti prtljažnog prostora.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad / zadnje
svetlo za maglu
Svetlo za hod unazad nalazi se na
desnom sklopu svetla u vratima
prtljažnika, a zadnje svetlo za maglu
na levom sklopu svetla u vratima
prtljažnika.
Opis zamene sijalice je isti za oba
svetla.
1. Ukloniti zavrtanj sa vrata prtljažnika.
2. Pomeriti sklop svetla neznatnoprema spolja, a zatim izvući iz
vrata prtljažnika.
3. Skinuti držač sijalice okretanjem.
4. Ukloniti sijalicu gurajući pažljivo u gnezdo i okrećući je suprotno
kretanju kazaljke na satu.
Zameniti sijalicu.
Page 212 of 281

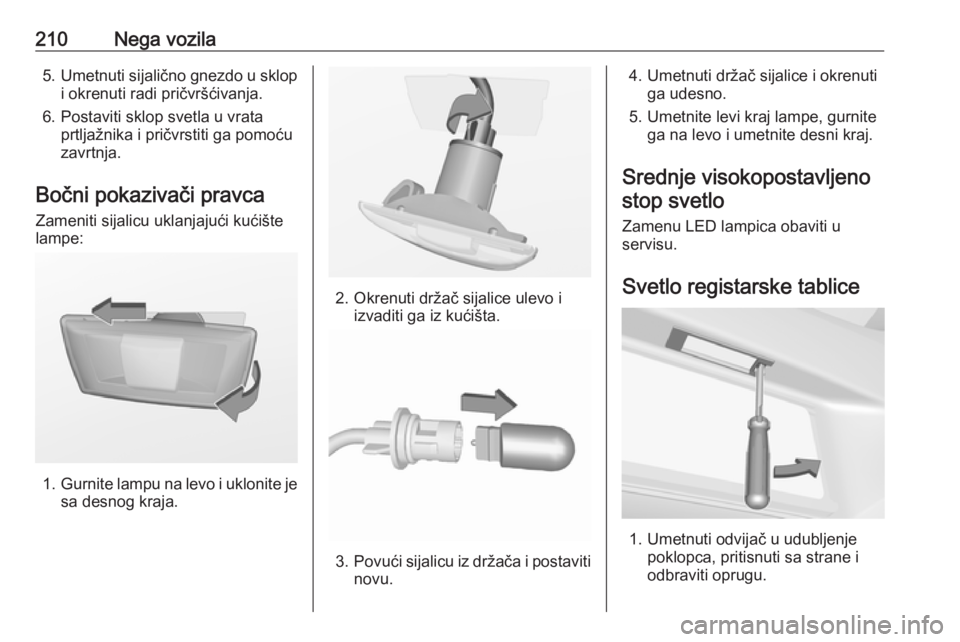

210Nega vozila5.Umetnuti sijalično gnezdo u sklop
i okrenuti radi pričvršćivanja.
6. Postaviti sklop svetla u vrata prtljažnika i pričvrstiti ga pomoću
zavrtnja.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice ulevo i izvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

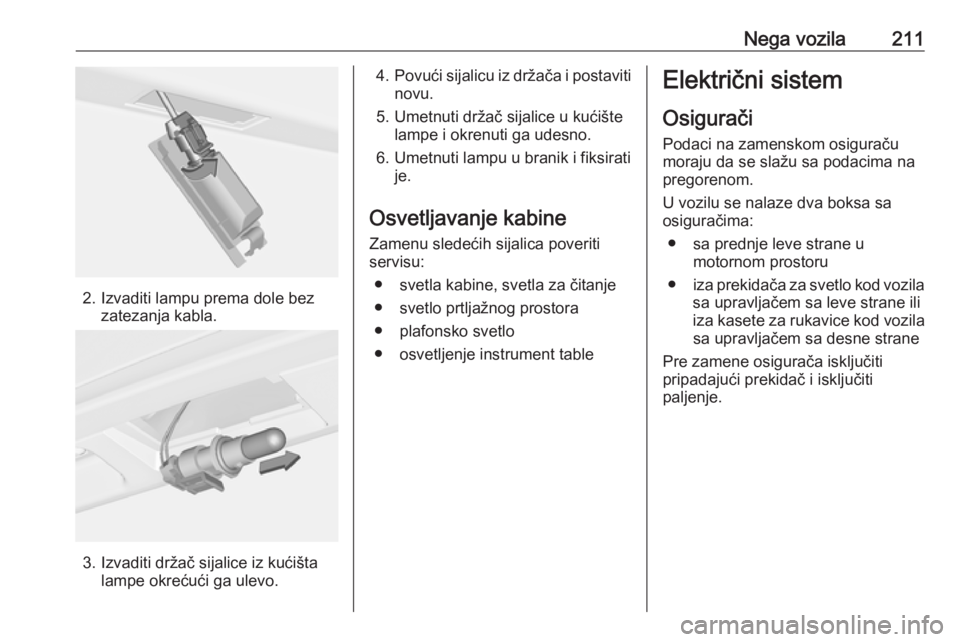

Page 213 of 281

Nega vozila211
2. Izvaditi lampu prema dole bezzatezanja kabla.
3. Izvaditi držač sijalice iz kućištalampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● plafonsko svetlo
● osvetljenje instrument tableElektrični sistem
Osigurači Podaci na zamenskom osiguračumoraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Page 214 of 281

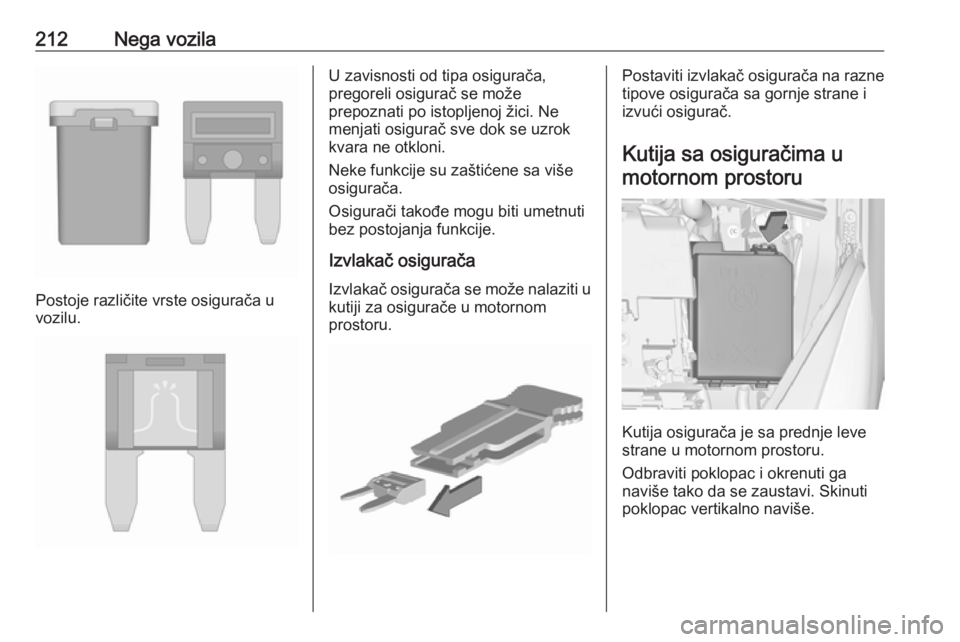

212Nega vozila
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
Page 215 of 281

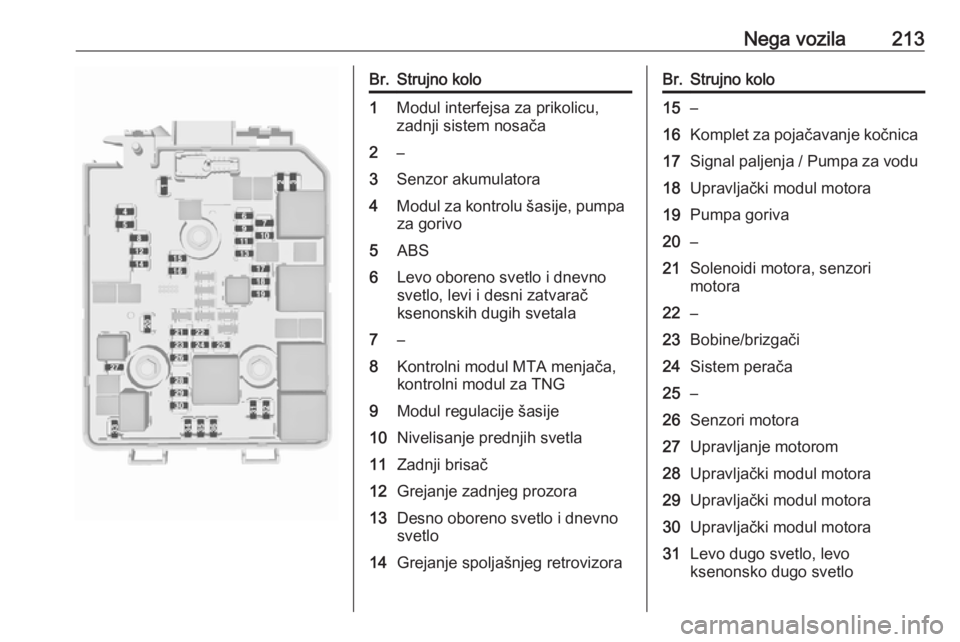

Nega vozila213Br.Strujno kolo1Modul interfejsa za prikolicu,
zadnji sistem nosača2–3Senzor akumulatora4Modul za kontrolu šasije, pumpa za gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, levi i desni zatvarač
ksenonskih dugih svetala7–8Kontrolni modul MTA menjača,
kontrolni modul za TNG9Modul regulacije šasije10Nivelisanje prednjih svetla11Zadnji brisač12Grejanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetlo14Grejanje spoljašnjeg retrovizoraBr.Strujno kolo15–16Komplet za pojačavanje kočnica17Signal paljenja / Pumpa za vodu18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori motora22–23Bobine/brizgači24Sistem perača25–26Senzori motora27Upravljanje motorom28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo dugo svetlo, levo
ksenonsko dugo svetlo
Page 216 of 281

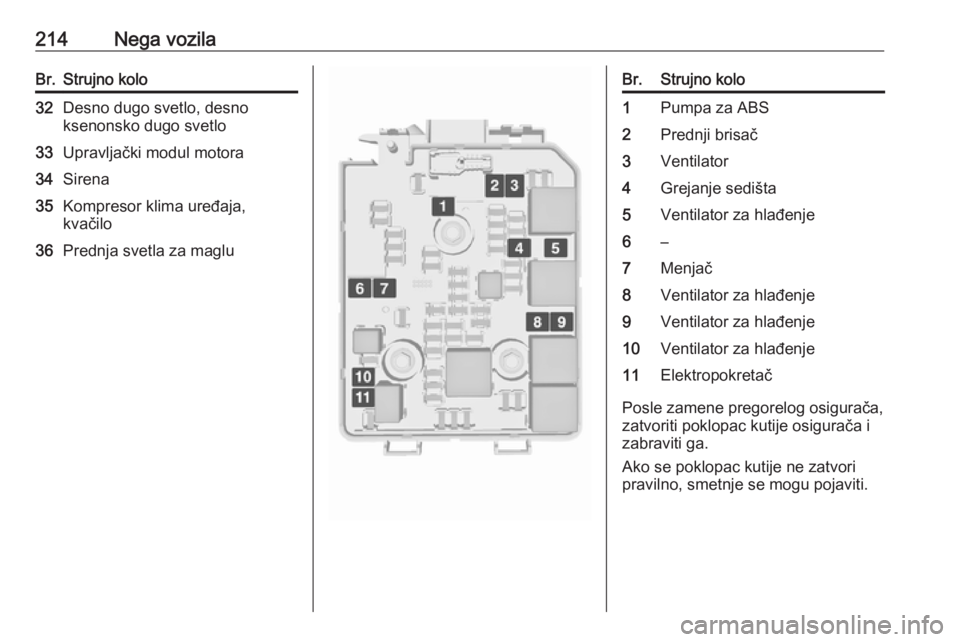

214Nega vozilaBr.Strujno kolo32Desno dugo svetlo, desno
ksenonsko dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za magluBr.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Grejanje sedišta5Ventilator za hlađenje6–7Menjač8Ventilator za hlađenje9Ventilator za hlađenje10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Page 217 of 281

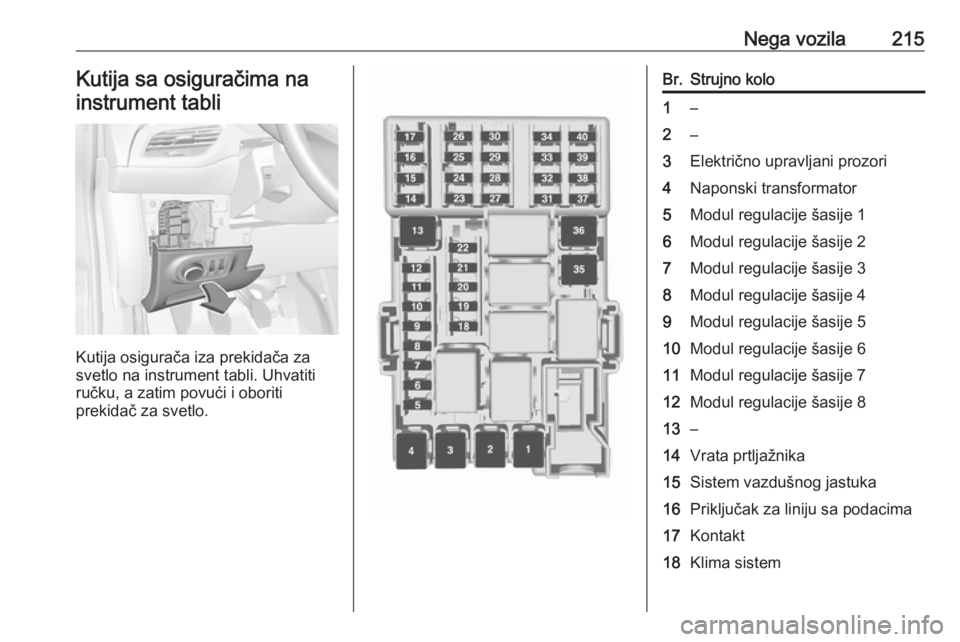

Nega vozila215Kutija sa osiguračima nainstrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli. Uhvatiti
ručku, a zatim povući i oboriti
prekidač za svetlo.
Br.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Sistem vazdušnog jastuka16Priključak za liniju sa podacima17Kontakt18Klima sistem

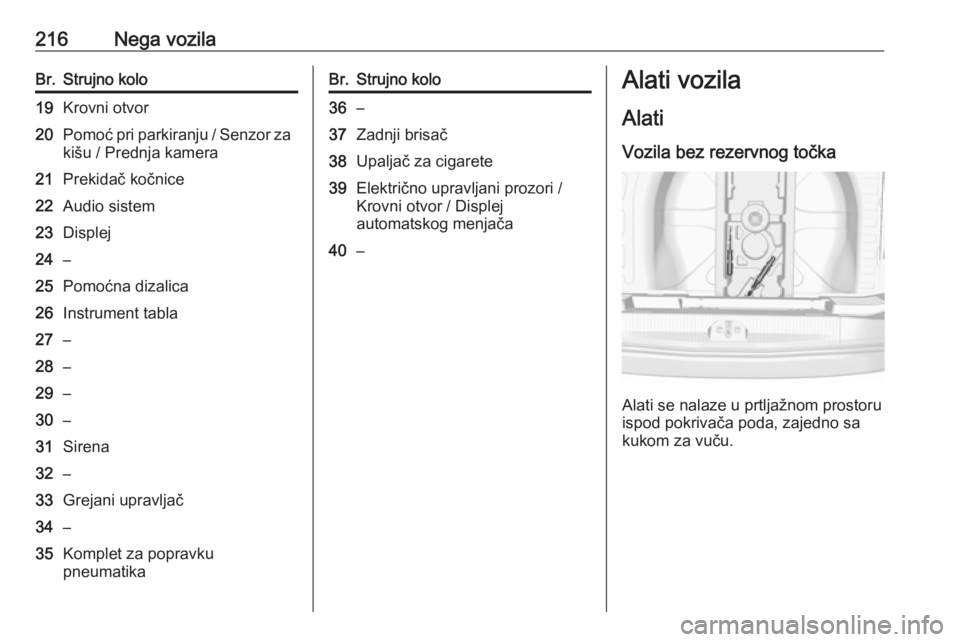

Page 218 of 281

216Nega vozilaBr.Strujno kolo19Krovni otvor20Pomoć pri parkiranju / Senzor za
kišu / Prednja kamera21Prekidač kočnice22Audio sistem23Displej24–25Pomoćna dizalica26Instrument tabla27–28–29–30–31Sirena32–33Grejani upravljač34–35Komplet za popravku
pneumatikaBr.Strujno kolo36–37Zadnji brisač38Upaljač za cigarete39Električno upravljani prozori /
Krovni otvor / Displej
automatskog menjača40–Alati vozila
Alati Vozila bez rezervnog točka
Alati se nalaze u prtljažnom prostoru
ispod pokrivača poda, zajedno sa
kukom za vuču.
Page 219 of 281

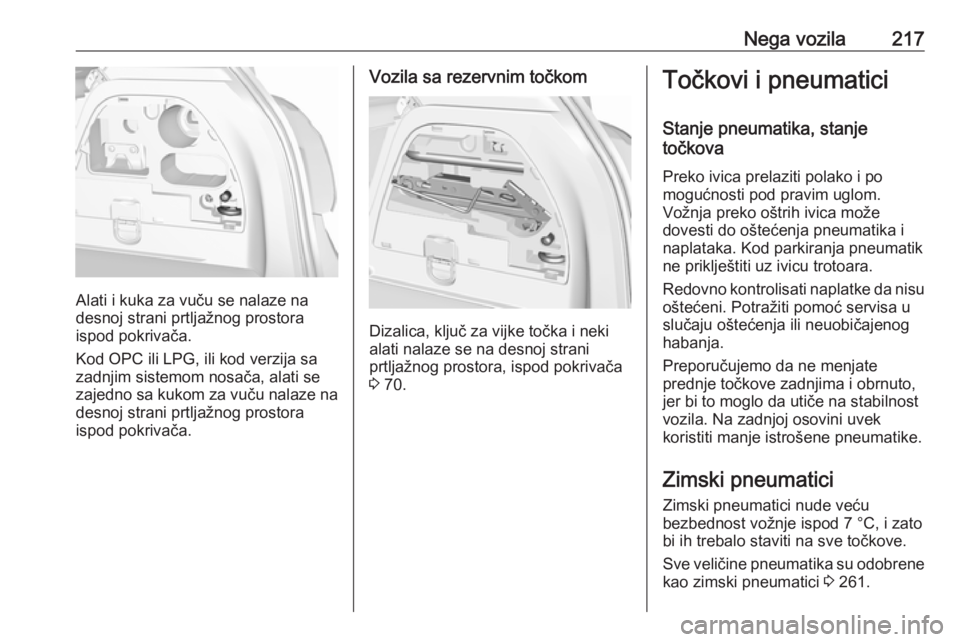

Nega vozila217
Alati i kuka za vuču se nalaze na
desnoj strani prtljažnog prostora
ispod pokrivača.
Kod OPC ili LPG, ili kod verzija sa
zadnjim sistemom nosača, alati se
zajedno sa kukom za vuču nalaze na
desnoj strani prtljažnog prostora
ispod pokrivača.
Vozila sa rezervnim točkom
Dizalica, ključ za vijke točka i neki
alati nalaze se na desnoj strani
prtljažnog prostora, ispod pokrivača
3 70.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 261.
Page 220 of 281

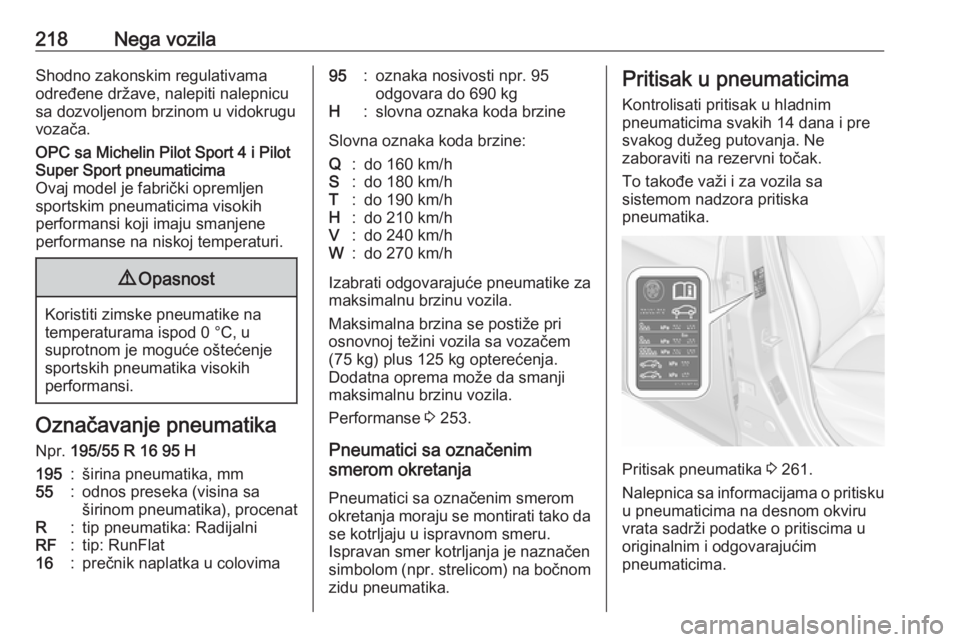

218Nega vozilaShodno zakonskim regulativamaodređene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.OPC sa Michelin Pilot Sport 4 i Pilot
Super Sport pneumaticima
Ovaj model je fabrički opremljen
sportskim pneumaticima visokih
performansi koji imaju smanjene
performanse na niskoj temperaturi.9 Opasnost
Koristiti zimske pneumatike na
temperaturama ispod 0 °C, u
suprotnom je moguće oštećenje sportskih pneumatika visokih
performansi.
Označavanje pneumatika
Npr. 195/55 R 16 95 H
195:širina pneumatika, mm55:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 253.
Pneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja moraju se montirati tako da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom zidu pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak.
To takođe važi i za vozila sa
sistemom nadzora pritiska
pneumatika.
Pritisak pneumatika 3 261.
Nalepnica sa informacijama o pritisku u pneumaticima na desnom okviru
vrata sadrži podatke o pritiscima u originalnim i odgovarajućim
pneumaticima.
