Догляд за автомобілем229
3. Викрутіть тримач лампи.
4. Вийміть лампу, злегканатиснувши на неї в патроні та
повернувши її проти
годинникової стрілки. Вставте
нову лампу.
5. Вставте патрон лампи у ліхтар і
поверніть, щоб закріпити.
6. Приєднайте блок ліхтаря до дверей багажного відділення і
закріпіть його гвинтом.
Бокові покажчики повороту
Щоб замінити лампу, витягніть
корпус ліхтаря:1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.

230Догляд за автомобілем3. Потягніть лампу з патрону тазамініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Додатковий стоп-сигнал, встановлений всередині вгорі
Заміну світлодіодів потрібно проводити на станції технічного обслуговування.Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Витягніть лампу вниз, слідкуючи за тим, щоб не не
зачепити кабель.

Догляд за автомобілем2313. Зніміть патрон лампи з корпусуфари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і дайте
їй зафіксуватися.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● плафон
● освітлення панелі приладівЕлектрична система
Запобіжники Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● спереду ліворуч у моторному відділенні
● за перемикачем освітлення (в автомобілях з лівостороннім
кермом) або за бардачком (в
автомобілях з правостороннім
кермом)
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні види запобіжників в
автомобілі.

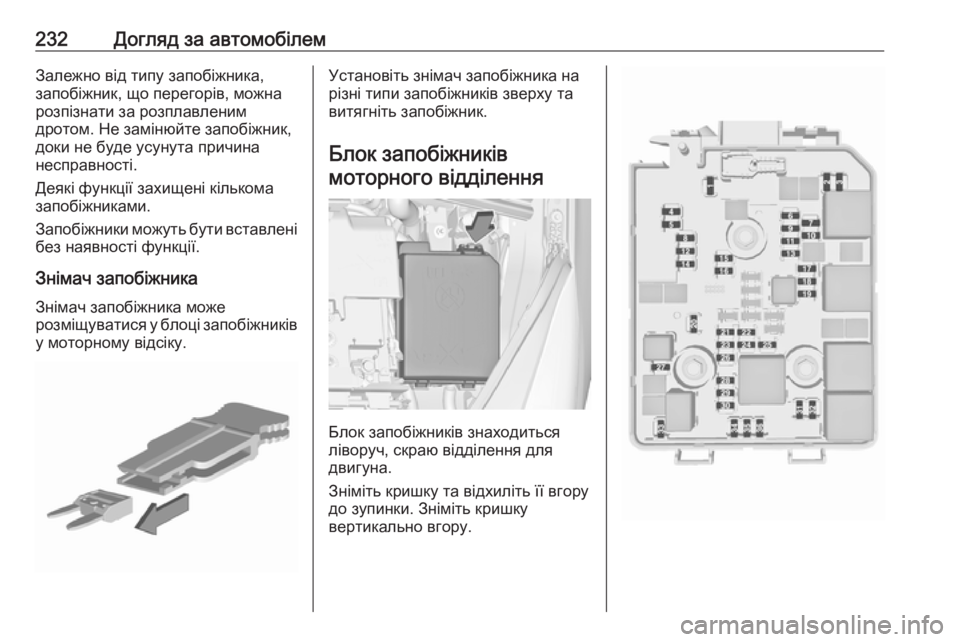

232Догляд за автомобілемЗалежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників моторного відділення
Блок запобіжників знаходиться
ліворуч, скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

Догляд за автомобілем233№Контур1Модуль інтерфейсу причепа,
задня система кріплення2–3Датчик акумулятора4Модуль керування шасі,
паливний насос5ABS6Фара ближнього світла та
ліхтар денного освітлення
зліва, затвор ксенонової фари
дальнього світла лівої та
правої7–8Модуль керування автомати‐
зованою механічною трансмі‐
сією, модуль керування
системою зрідженого газу
(LPG)9Модуль керування кузовом10Вирівнювання передніх фар11Задній склоочисник12Заднє вікно з підігрівом№Контур13Фара ближнього світла та
ліхтар денного освітлення14Зовнішнє дзеркало з обігрівом15–16Комплект для ремонту підси‐
лювача гальм17Сигнал на запалювання / Водяний насос18Модуль керування двигуном19Паливний насос20–21Електромагніти двигуна,
датчики двигуна22–23Котушки запалювання / Інжек‐
тори24Система мийки25–26Датчики двигуна27Керування роботою двигуна28Модуль керування двигуном№Контур29Модуль керування двигуном30Модуль керування двигуном31Фара дальнього світла ліва,
ксенонова фара ближнього
світла ліва32Фара дальнього світла права,
ксенонова фара ближнього
світла права33Модуль керування двигуном34Звуковий сигнал35Муфта компресора кондиціо‐
нера36Передні протитуманні фари

234Догляд за автомобілем№Контур1Насос ABS2Передній склоочисник3Вентилятор4Підігрів сидінь5Вентилятор охолодження6–7Трансмісія8Вентилятор охолодження9Вентилятор охолодження10Вентилятор охолодження11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
блока запобіжників і натисненням
зафіксуйте її на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів. Потягніть за рукоятку і
опустіть вимикач світла.

Догляд за автомобілем235№Контур1–2–3Вікна з електропідйомниками4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Система подушок безпеки16З'єднання для передавання
даних17Система запалювання18Система кондиціонера19Люк№Контур20Система допомоги під час
паркування / Датчик дощу /
Передня камера21Вимикач гальм22Аудіосистема23Дисплей24–25Гніздо для зовнішніх пристроїв26Панель приладів27–28–29–30–31Звуковий сигнал32–33Кермо з підігрівом34–35Набір для ремонту шин36–37Задній склоочисник

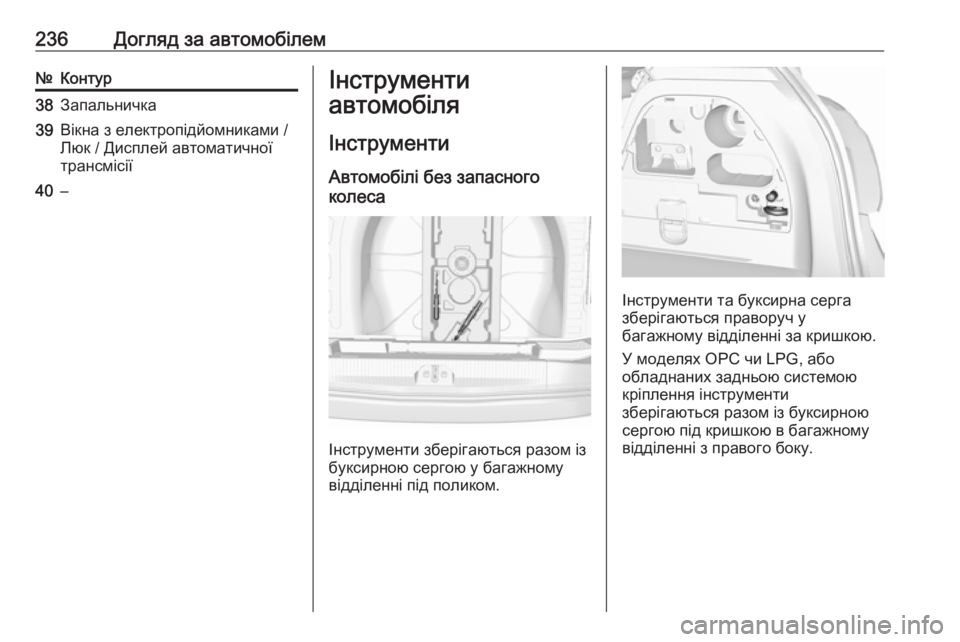

236Догляд за автомобілем№Контур38Запальничка39Вікна з електропідйомниками /
Люк / Дисплей автоматичної
трансмісії40–Інструменти
автомобіля
Інструменти Автомобілі без запасного
колеса
Інструменти зберігаються разом із
буксирною сергою у багажному
відділенні під поликом.
Інструменти та буксирна серга
зберігаються праворуч у
багажному відділенні за кришкою.
У моделях OPC чи LPG, або
обладнаних задньою системою
кріплення інструменти
зберігаються разом із буксирною
сергою під кришкою в багажному
відділенні з правого боку.

Догляд за автомобілем237Автомобілі із запасним колесом
Домкрат, колісний ключ та деякі
інструменти зберігаються під
кришкою багажного відділення з
правого боку 3 75.
Колеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження
чи незвичного зношування.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.
Зимові шини
Зимові шини покращують безпеку водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.Як зимові дозволяється
використовувати шини усіх
розмірів 3 285.
Згідно з нормативами,
встановленими у певних країнах, у
полі зору водія має бути
розташована табличка швидкості.OPC з шинами Michelin Pilot Sport 4
або Pilot Super Sport
На цю модель в заводських умовах встановлено спортивні шини з
покращеними робочими
характеристиками, які
погіршуються за низької
температури.9 Небезпека
При температурі нижче 0 °C
використовуйте зимові шини.
Використання спортивних шин з покращеними робочими
характеристиками може
призвести до їх пошкодження.

238Догляд за автомобілемПозначення шинНаприклад, 195/55 R 16 95 H195:ширина шини, мм55:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), у
відсоткахR:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 277.
Направляючі шини Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах Перевіряйте тиск холодних шин
щонайменше кожні 14 днів і перед будь-якою тривалою поїздкою.
Обов’язково перевірте тиск у
запасному колесі.
Це також стосується автомобілів із
системою контролю тиску в шинах.
Тиск у шинах 3 285.
На табличці з інформацією про тиск
у шинах, розміщеній на рамі правих дверцят, вказано шини в
комплектації виробника та
відповідний тиск у шинах.
Указані дані тиску в шинах
стосуються холодних шин. Це
стосується літніх і зимових шин.
Тиск у шинах ECO дозволяє
досягти максимально низького
рівня витрат пального.
