OPEL CORSA E 2018 Instruksjonsbok

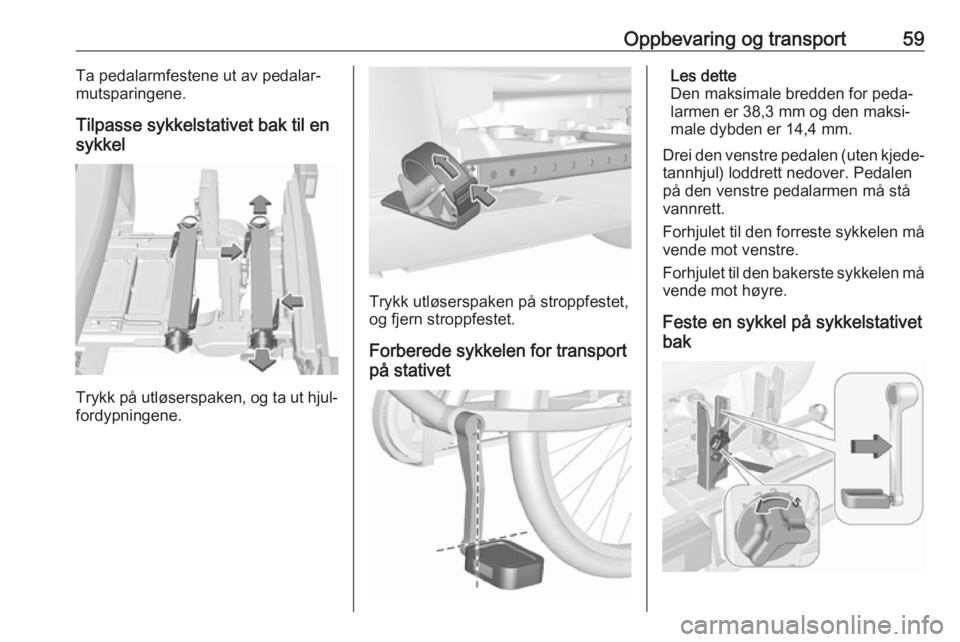

Oppbevaring og transport59Ta pedalarmfestene ut av pedalar‐
mutsparingene.
Tilpasse sykkelstativet bak til en
sykkel
Trykk på utløserspaken, og ta ut hjul‐ fordypningene.
Trykk utløserspaken på stroppfestet,
og fjern stroppfestet.
Forberede sykkelen for transport
på stativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kjede‐ tannhjul) loddrett nedover. Pedalen
på den venstre pedalarmen må stå
vannrett.
Forhjulet til den forreste sykkelen må
vende mot venstre.
Forhjulet til den bakerste sykkelen må
vende mot høyre.
Feste en sykkel på sykkelstativet
bak

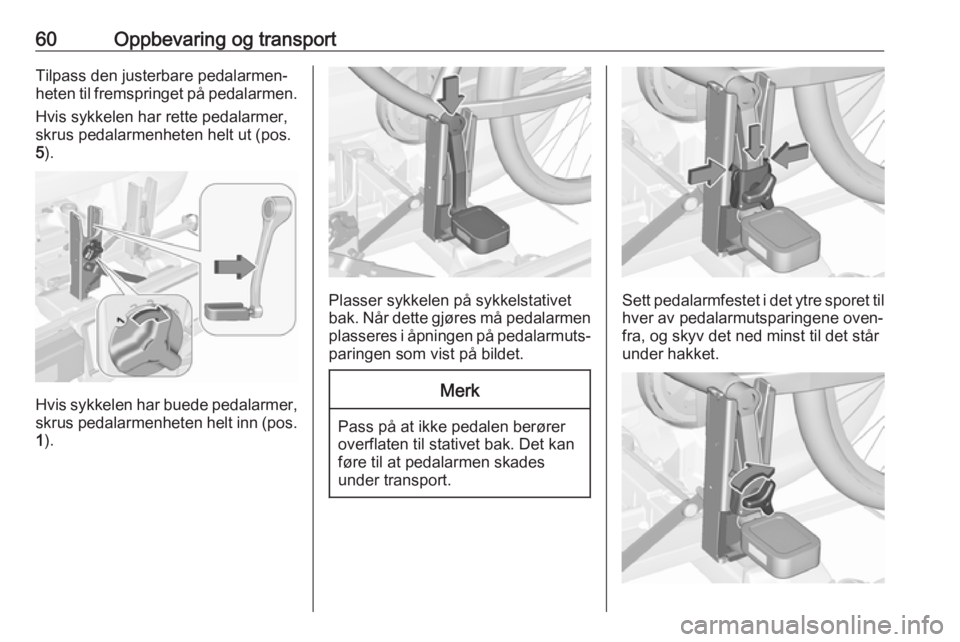

60Oppbevaring og transportTilpass den justerbare pedalarmen‐
heten til fremspringet på pedalarmen.
Hvis sykkelen har rette pedalarmer,
skrus pedalarmenheten helt ut (pos.
5 ).
Hvis sykkelen har buede pedalarmer,
skrus pedalarmenheten helt inn (pos. 1 ).
Plasser sykkelen på sykkelstativet
bak. Når dette gjøres må pedalarmen
plasseres i åpningen på pedalarmuts‐ paringen som vist på bildet.
Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at pedalarmen skades
under transport.
Sett pedalarmfestet i det ytre sporet til
hver av pedalarmutsparingene oven‐
fra, og skyv det ned minst til det står
under hakket.

Oppbevaring og transport61Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.
Plasser hjulutsparingene slik at
sykkelen står omtrent vannrett. I
denne posisjonen skal avstanden mellom pedalene og bakluken være
minst 5 cm.
Begge sykkeldekkene må befinne
seg i hjulfordypningene.
Merk
Sørg for at hjulforsenkningene er
trukket ut så langt som nødendig
for å få begge sykkeldekkene
plassert i forsenkningene. Ellers
vil horisontal plassering av sykke‐
len ikke være garantert. Dersom
dette ikke gjøres, vil det kunne
medføre skade på sykkelhjulene
på grunn av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmutsparin‐
gen.
Hvis de to syklene hindrer hverandre,
kan syklenes plassering i forhold til
hverandre tilpasses ved å justere hjulfordypningene og dreiespaken på
pedalarmutsparingen helt til syklene
ikke lenger berører hverandre. Sørg
for at det er tilstrekkelig klaring til
bilen.
Stram festeskruen for pedallager‐
festet for hånd til maksimumspunktet.
Fest begge sykkelhjulutsparingene
med stroppfester.
Sørg for at sykkelen er ordentlig
festet.
Merk
Pass på at avstanden mellom
sykkelen og bilen er minst 5 cm. Ved behov løsnes håndtak og
sveiver på siden.

62Oppbevaring og transportNoter og ta vare på innstillingene for
hjulfordypningene og dreiespaken på pedalarmutsparingen for hver enkeltsykkel. Riktig forhåndsinnstilling gjør
det enklere å sette på syklene igjen.
Les dette
For økt synlighet anbefales det å
feste et varselskilt på den bakerste
sykkelen.
Fjerne en sykkel fra sykkelstativet
bak
Løsne stroppfestene på begge
sykkeldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
Skyve inn sykkelstativet bak
Trykk pedalarmfestene inn i pedalar‐
mutsparingen som vist på bildet.
Sett på stroppfestet, og trekk det
hardt ned så langt det går.
Trykk på utløserspaken, og skyv inn
hjulfordypningene helt til de stopper.

Oppbevaring og transport63

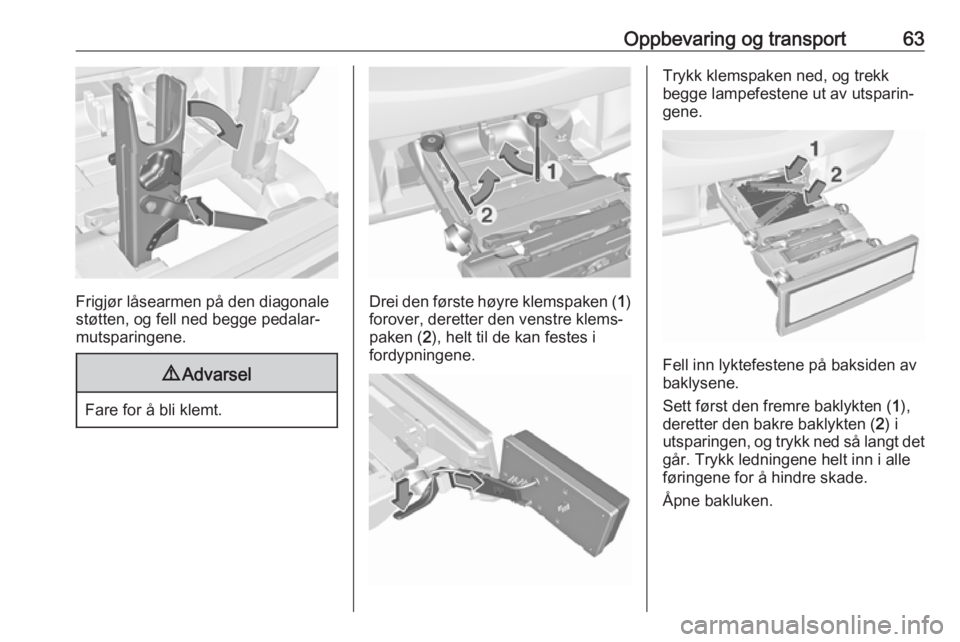

Frigjør låsearmen på den diagonale
støtten, og fell ned begge pedalar‐
mutsparingene.
9 Advarsel
Fare for å bli klemt.
Drei den første høyre klemspaken ( 1)
forover, deretter den venstre klems‐
paken ( 2), helt til de kan festes i
fordypningene.
Trykk klemspaken ned, og trekk
begge lampefestene ut av utsparin‐
gene.
Fell inn lyktefestene på baksiden av
baklysene.
Sett først den fremre baklykten ( 1),
deretter den bakre baklykten ( 2) i
utsparingen, og trykk ned så langt det
går. Trykk ledningene helt inn i alle
føringene for å hindre skade.
Åpne bakluken.

64Oppbevaring og transport

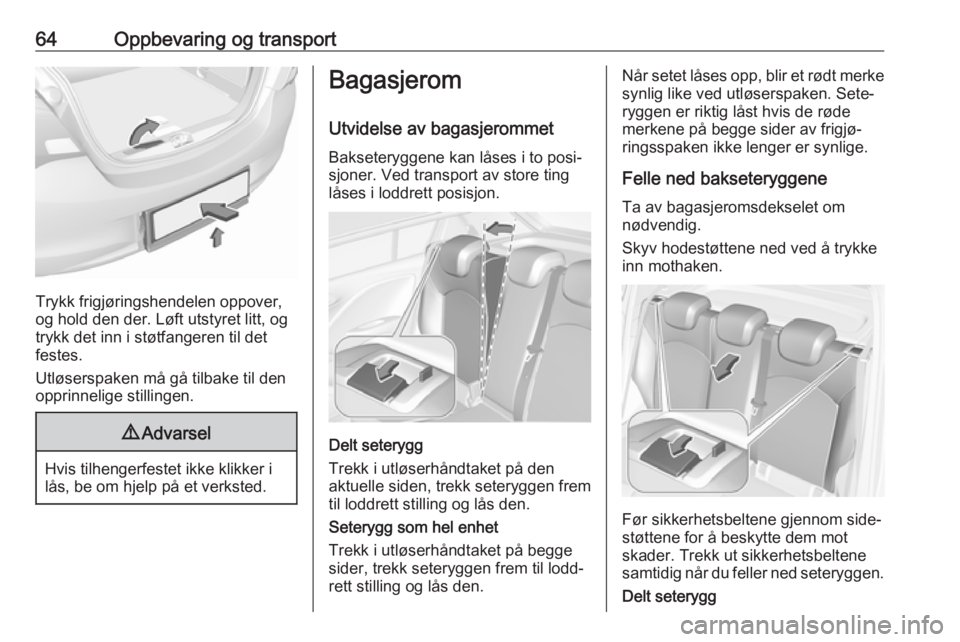

Trykk frigjøringshendelen oppover,
og hold den der. Løft utstyret litt, og
trykk det inn i støtfangeren til det
festes.
Utløserspaken må gå tilbake til den
opprinnelige stillingen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Utvidelse av bagasjerommet
Bakseteryggene kan låses i to posi‐
sjoner. Ved transport av store ting
låses i loddrett posisjon.
Delt seterygg
Trekk i utløserhåndtaket på den
aktuelle siden, trekk seteryggen frem
til loddrett stilling og lås den.
Seterygg som hel enhet
Trekk i utløserhåndtaket på begge
sider, trekk seteryggen frem til lodd‐ rett stilling og lås den.
Når setet låses opp, blir et rødt merke synlig like ved utløserspaken. Sete‐
ryggen er riktig låst hvis de røde
merkene på begge sider av frigjø‐
ringsspaken ikke lenger er synlige.
Felle ned bakseteryggene
Ta av bagasjeromsdekselet om
nødvendig.
Skyv hodestøttene ned ved å trykke
inn mothaken.
Før sikkerhetsbeltene gjennom side‐
støttene for å beskytte dem mot
skader. Trekk ut sikkerhetsbeltene
samtidig når du feller ned seteryggen.
Delt seterygg

Oppbevaring og transport65Trekk i utløserhåndtaket på den
aktuelle siden og fell den ned på sete‐
puten.
Seterygg som hel enhet
Trekk i utløserhåndtaket på den
begge sider og fell den ned på sete‐
puten.
Hvis bilen skal lastes via en bakdør,
tar du sikkerhetsbeltet ut av føringen
på seteryggen og setter låseplaten
inn i utsparingen som vist på bildet.
For å felle opp løfter du seteryggen og
fører den til oppreist stilling til du hører at den smekker i lås.
Kontroller at sikkerhetsbeltene på deytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggen er riktig låst hvis de røde
merkene på begge sider av frigjø‐
ringsspaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader
på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og deret‐
ter slippe det.
BagasjeromsdekselIkke legg gjenstander på dekselet.

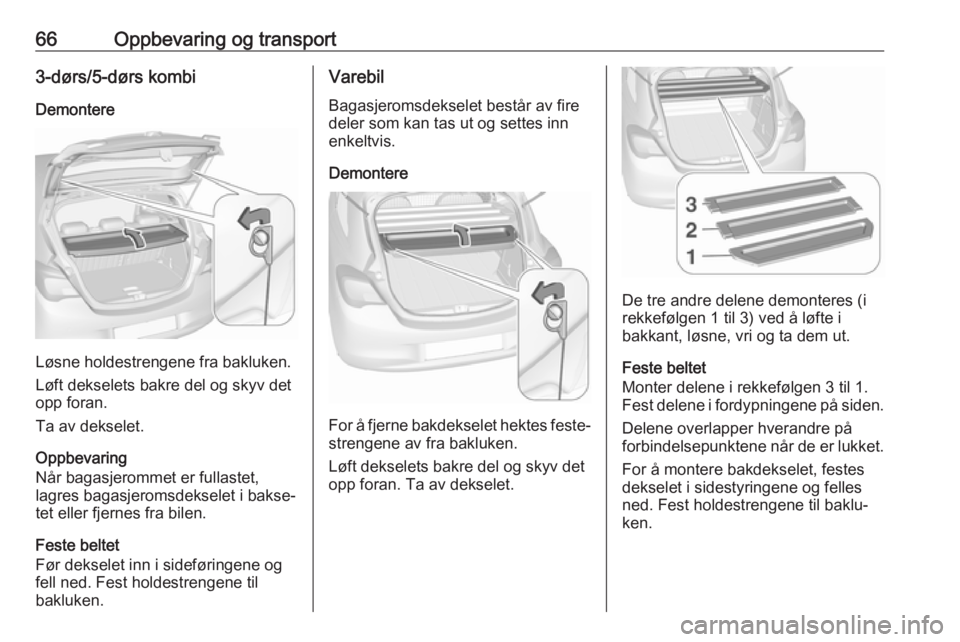

66Oppbevaring og transport3-dørs/5-dørs kombiDemontere
Løsne holdestrengene fra bakluken.
Løft dekselets bakre del og skyv det
opp foran.
Ta av dekselet.
Oppbevaring
Når bagasjerommet er fullastet,
lagres bagasjeromsdekselet i bakse‐
tet eller fjernes fra bilen.
Feste beltet
Før dekselet inn i sideføringene og
fell ned. Fest holdestrengene til
bakluken.
Varebil
Bagasjeromsdekselet består av fire
deler som kan tas ut og settes inn
enkeltvis.
Demontere
For å fjerne bakdekselet hektes feste‐
strengene av fra bakluken.
Løft dekselets bakre del og skyv det
opp foran. Ta av dekselet.
De tre andre delene demonteres (i
rekkefølgen 1 til 3) ved å løfte i
bakkant, løsne, vri og ta dem ut.
Feste beltet
Monter delene i rekkefølgen 3 til 1.
Fest delene i fordypningene på siden.
Delene overlapper hverandre på
forbindelsepunktene når de er lukket.
For å montere bakdekselet, festes
dekselet i sidestyringene og felles
ned. Fest holdestrengene til baklu‐
ken.

Oppbevaring og transport67Bakre oppbevaringsrom‐deksel
Bakre gulvdeksel
Løft opp bakre gulvdeksel for å få
tilgang til nødutstyret for havari.
Verktøy 3 204.
I modeller med dekkreparasjonssett
på høyre side i bagasjerommet kan
reservehjulsbrønnen brukes som
ekstra lagringsrom. Dekkrepara‐
sjonssett 3 212.
Dobbelt bagasjeromsgulv
Det doble gulvet kan settes inn i baga‐ sjerommet på to måter:
● like over dekselet til reservehjuls‐
brønnen eller gulvdekselet
● eller i det øvre åpningene i baga‐
sjerommet
Ta ut bagasjeromsgulvet med utspa‐
ringen og trekk det bakover.
Sett inn gulvet ved å trykke det
forover i det aktuelle sporet og senke
det.
Når bagasjeromsgulvet monteres i
den øvre posisjonen, kan rommet
mellom bagasjeromsgulvet og dekse‐ let til reservehjulsbrønnen brukes
som oppbevaringsrom.
I denne posisjonen oppnås et nesten
helt flatt lastegulv når bakseteryg‐
gene felles frem.
Det doble bagasjeromsgulvet kan
maksimalt belastes med 100 kg. Når
det ligger nede, tåler det doble baga‐ sjeromsgulvet maksimal belastning.
Festeringer 3-dørs/5-dørs kombi
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med surrestropper eller bagasjenett.

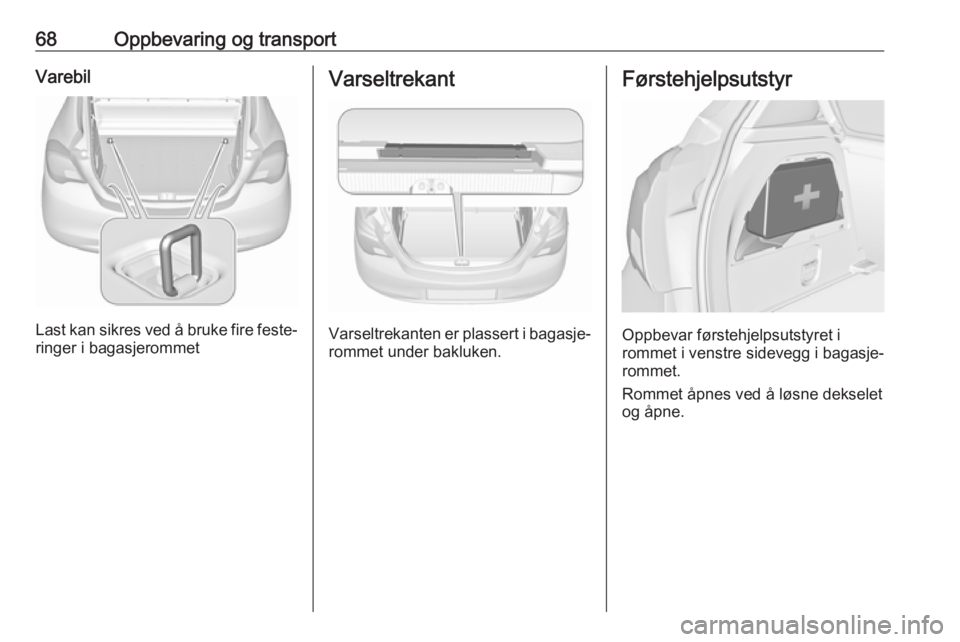

68Oppbevaring og transportVarebil
Last kan sikres ved å bruke fire feste‐ringer i bagasjerommet
Varseltrekant
Varseltrekanten er plassert i bagasje‐
rommet under bakluken.
Førstehjelpsutstyr
Oppbevar førstehjelpsutstyret i
rommet i venstre sidevegg i bagasje‐
rommet.
Rommet åpnes ved å løsne dekselet
og åpne.
