OPEL CORSA E 2018 Manual de Instrucciones (in Spanish)

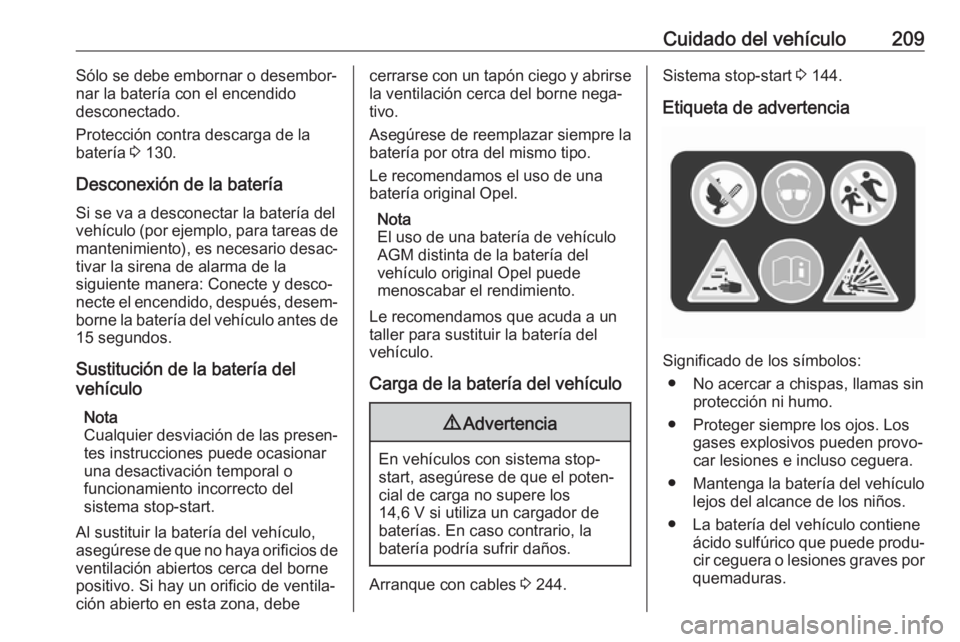

Cuidado del vehículo209Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 130.
Desconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debecerrarse con un tapón ciego y abrirse
la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.
Le recomendamos el uso de una
batería original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del
vehículo original Opel puede
menoscabar el rendimiento.
Le recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería podría sufrir daños.
Arranque con cables 3 244.
Sistema stop-start 3 144.
Etiqueta de advertencia
Significado de los símbolos: ● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.

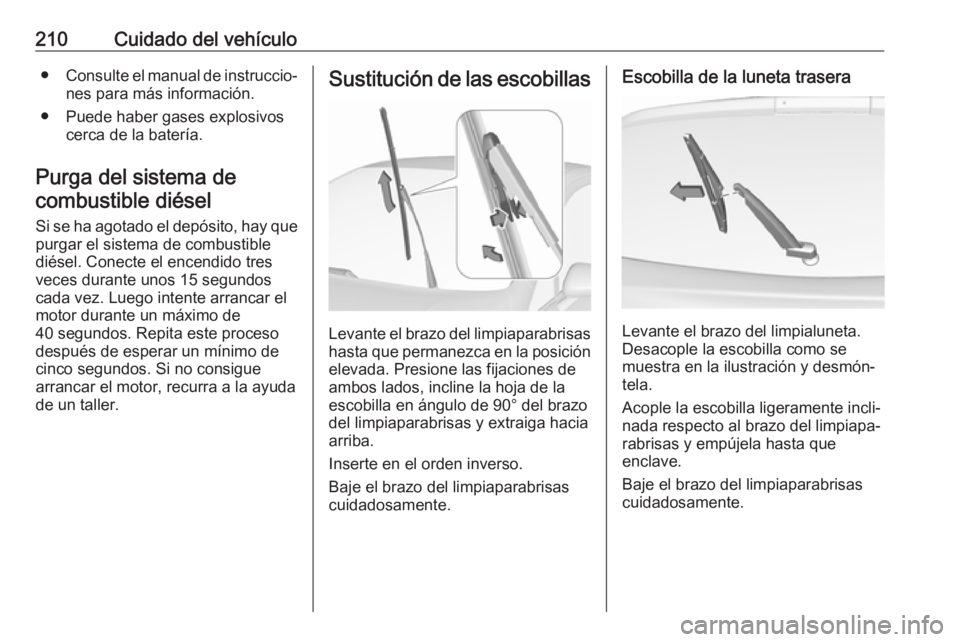

210Cuidado del vehículo●Consulte el manual de instruccio‐
nes para más información.
● Puede haber gases explosivos cerca de la batería.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay quepurgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
cinco segundos. Si no consigue
arrancar el motor, recurra a la ayuda
de un taller.Sustitución de las escobillas
Levante el brazo del limpiaparabrisas
hasta que permanezca en la posición elevada. Presione las fijaciones de
ambos lados, incline la hoja de la
escobilla en ángulo de 90° del brazo del limpiaparabrisas y extraiga hacia
arriba.
Inserte en el orden inverso.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpialuneta.
Desacople la escobilla como se
muestra en la ilustración y desmón‐
tela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.

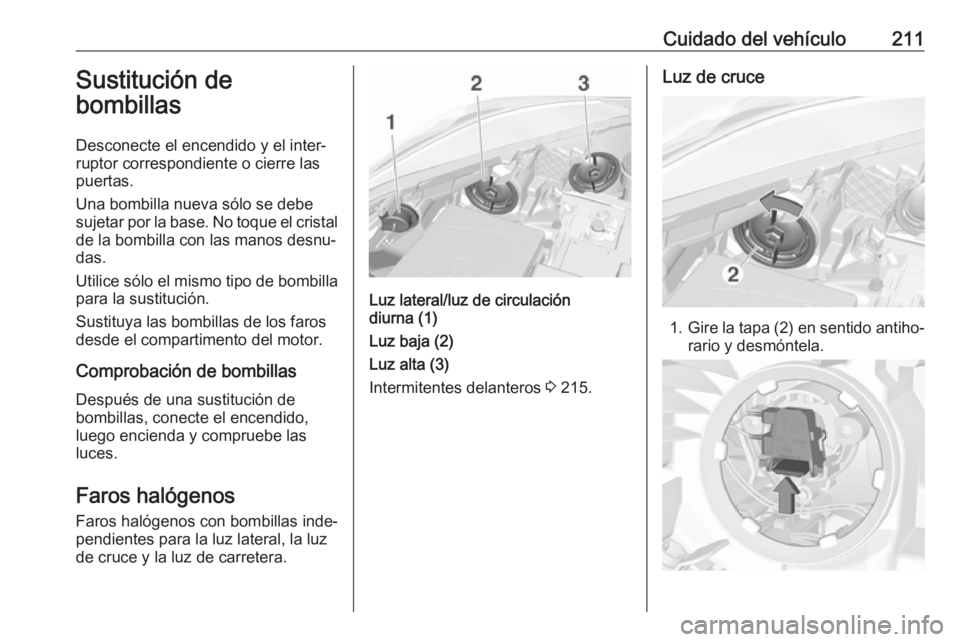

Cuidado del vehículo211Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido,
luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz lateral, la luz
de cruce y la luz de carretera.
Luz lateral/luz de circulación
diurna (1)
Luz baja (2)
Luz alta (3)
Intermitentes delanteros 3 215.
Luz de cruce
1. Gire la tapa (2) en sentido antiho‐
rario y desmóntela.

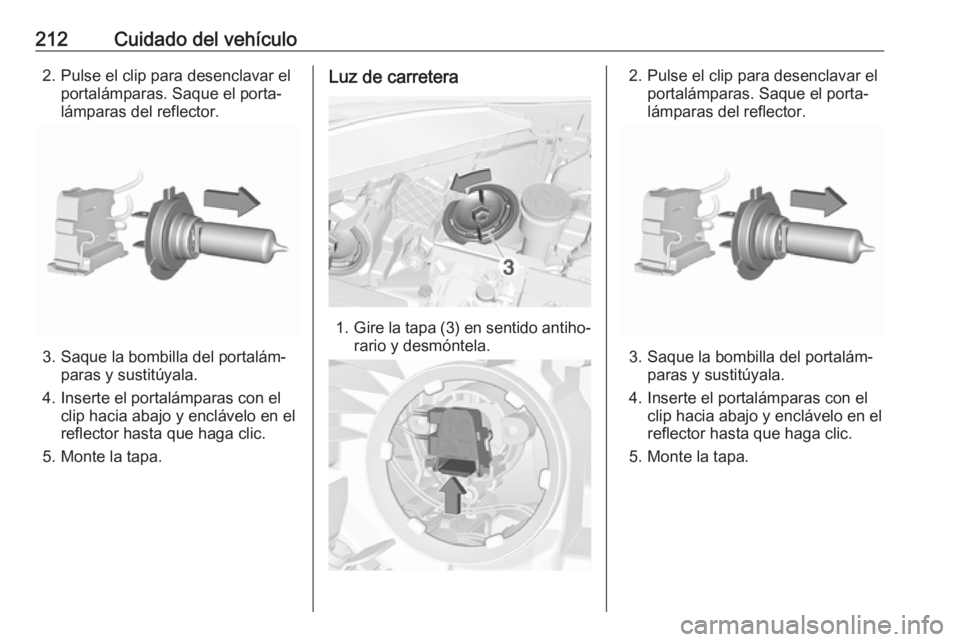

212Cuidado del vehículo2. Pulse el clip para desenclavar elportalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz de carretera
1. Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.

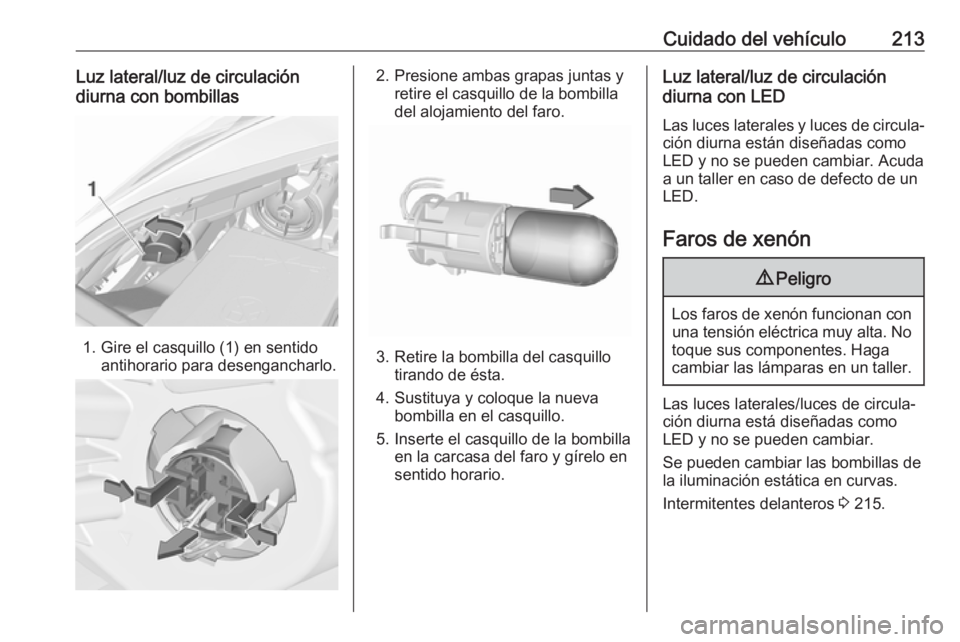

Cuidado del vehículo213Luz lateral/luz de circulación
diurna con bombillas
1. Gire el casquillo (1) en sentido antihorario para desengancharlo.
2. Presione ambas grapas juntas yretire el casquillo de la bombilla
del alojamiento del faro.
3. Retire la bombilla del casquillo tirando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y luces de circula‐
ción diurna están diseñadas como
LED y no se pueden cambiar. Acuda
a un taller en caso de defecto de un
LED.
Faros de xenón9 Peligro
Los faros de xenón funcionan con
una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales/luces de circula‐
ción diurna está diseñadas como
LED y no se pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.
Intermitentes delanteros 3 215.

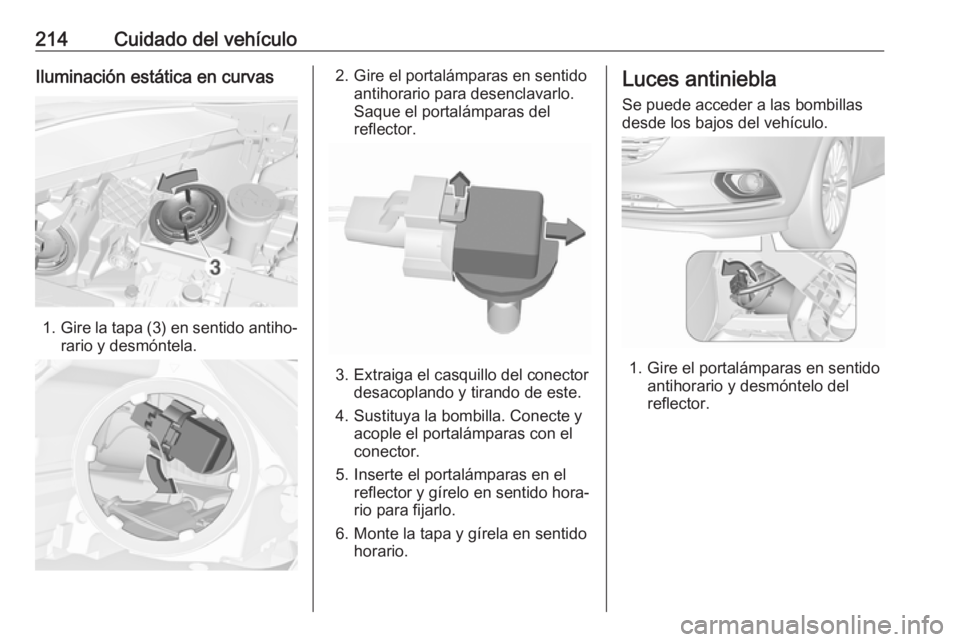

214Cuidado del vehículoIluminación estática en curvas
1.Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del reflector.
3. Extraiga el casquillo del conector desacoplando y tirando de este.
4. Sustituya la bombilla. Conecte y acople el portalámparas con el
conector.
5. Inserte el portalámparas en el reflector y gírelo en sentido hora‐
rio para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo del
reflector.

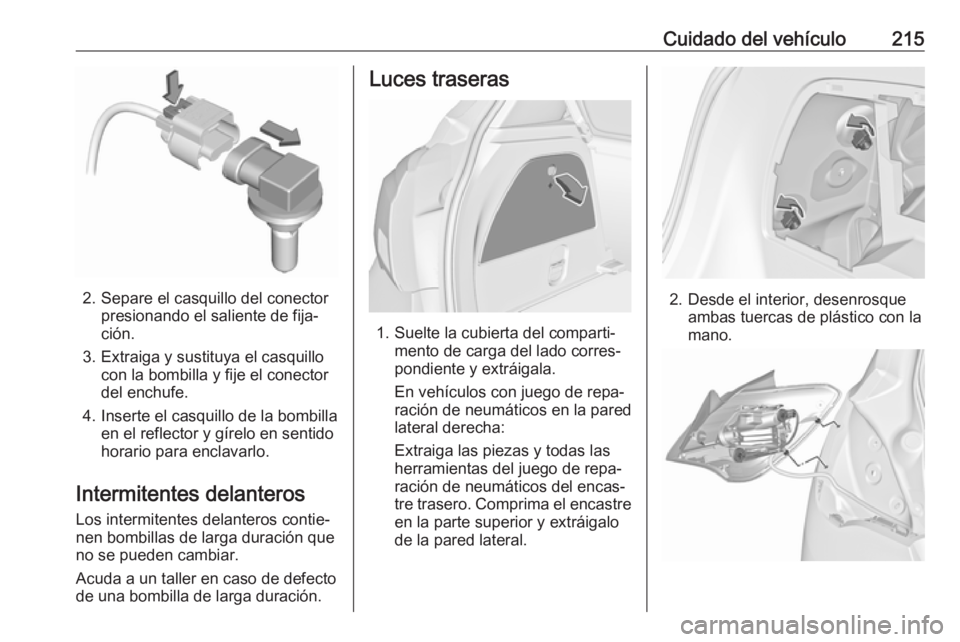

Cuidado del vehículo215
2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
Intermitentes delanteros
Los intermitentes delanteros contie‐
nen bombillas de larga duración que
no se pueden cambiar.
Acuda a un taller en caso de defecto
de una bombilla de larga duración.
Luces traseras
1. Suelte la cubierta del comparti‐ mento de carga del lado corres‐
pondiente y extráigala.
En vehículos con juego de repa‐
ración de neumáticos en la pared
lateral derecha:
Extraiga las piezas y todas las
herramientas del juego de repa‐
ración de neumáticos del encas‐
tre trasero. Comprima el encastre en la parte superior y extráigalo
de la pared lateral.
2. Desde el interior, desenrosque ambas tuercas de plástico con la
mano.

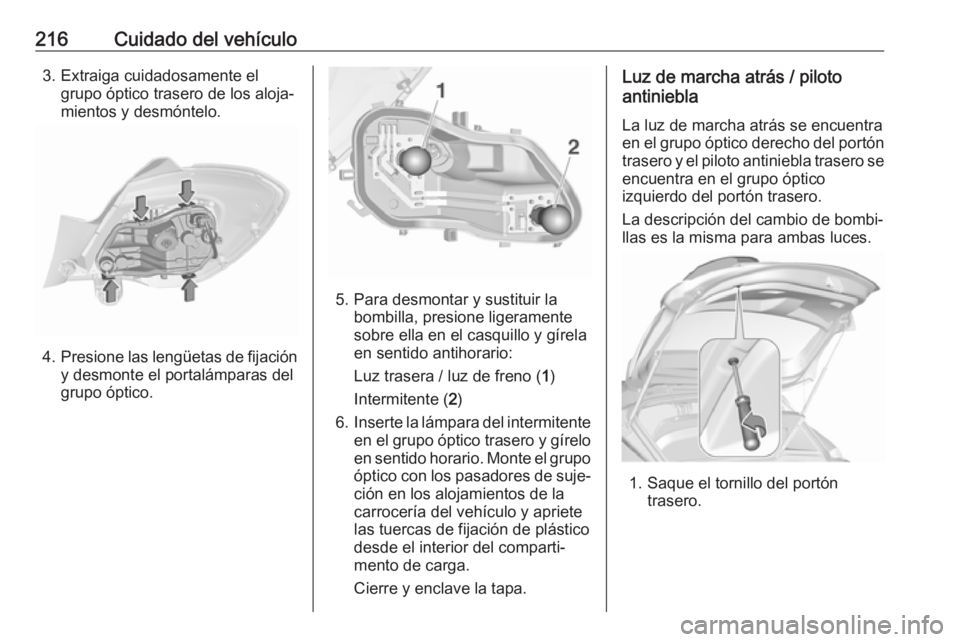

216Cuidado del vehículo3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las lengüetas de fijación
y desmonte el portalámparas del
grupo óptico.
5. Para desmontar y sustituir la bombilla, presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte la lámpara del intermitente
en el grupo óptico trasero y gírelo
en sentido horario. Monte el grupo óptico con los pasadores de suje‐ción en los alojamientos de la
carrocería del vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra en el grupo óptico derecho del portón
trasero y el piloto antiniebla trasero se
encuentra en el grupo óptico
izquierdo del portón trasero.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.
1. Saque el tornillo del portón trasero.

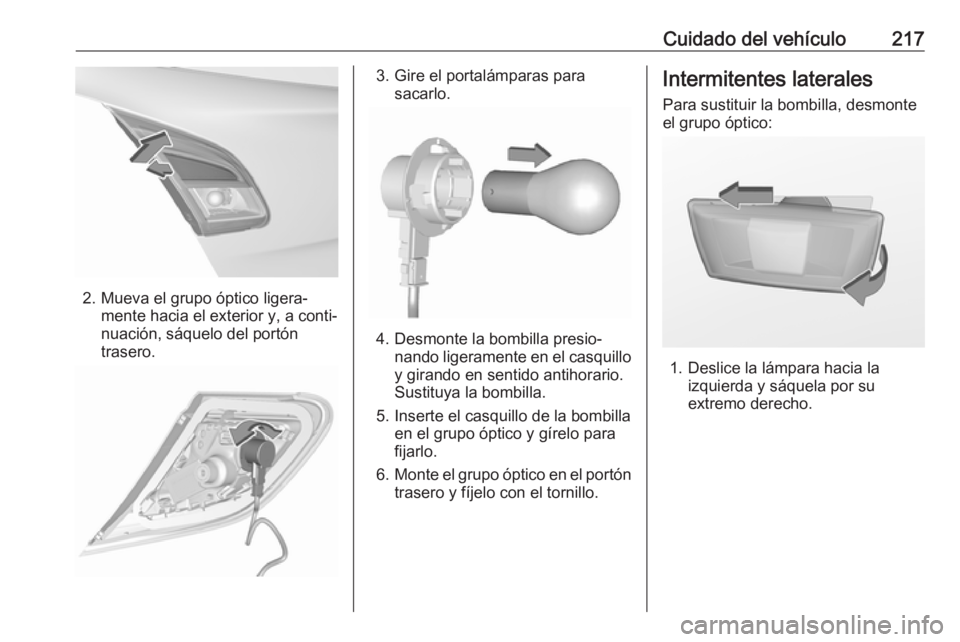

Cuidado del vehículo217
2. Mueva el grupo óptico ligera‐mente hacia el exterior y, a conti‐
nuación, sáquelo del portón trasero.
3. Gire el portalámparas para sacarlo.
4. Desmonte la bombilla presio‐nando ligeramente en el casquilloy girando en sentido antihorario.
Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo parafijarlo.
6. Monte el grupo óptico en el portón
trasero y fíjelo con el tornillo.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.

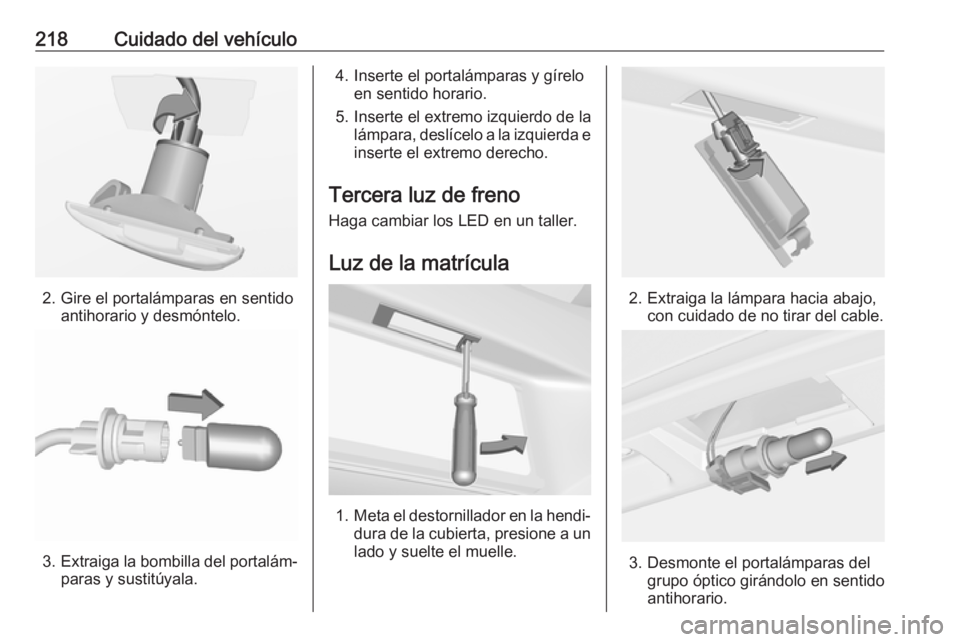

218Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Tercera luz de freno
Haga cambiar los LED en un taller.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
