Îngrijirea autovehiculului219
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Lămpile de semnalizare din faţă
Lămpile de semnalizare din faţă sunt alcătuite din becuri cu durata mare de
utilizare şi nu pot fi schimbate.
În cazului defectării unui bec cu
durată mare de utilizare, apelaţi la un
atelier service.
Lămpile de poziţie din spate
1. Desfaceţi capacul din portbagaj de pe partea corespunzătoare şi
scoateţi-l afară.
La autovehiculele cu set pentru depanarea anvelopelor în
peretele lateral dreapta:
Scoateţi piesele setului pentru
depanarea anvelopelor şi toate
sculele din degajarea spate.
Comprimaţi această degajare în
partea superioară şi scoateţi-o din peretele lateral.
2. Deşurubaţi manual ambele piuliţe
de fixare din plastic.

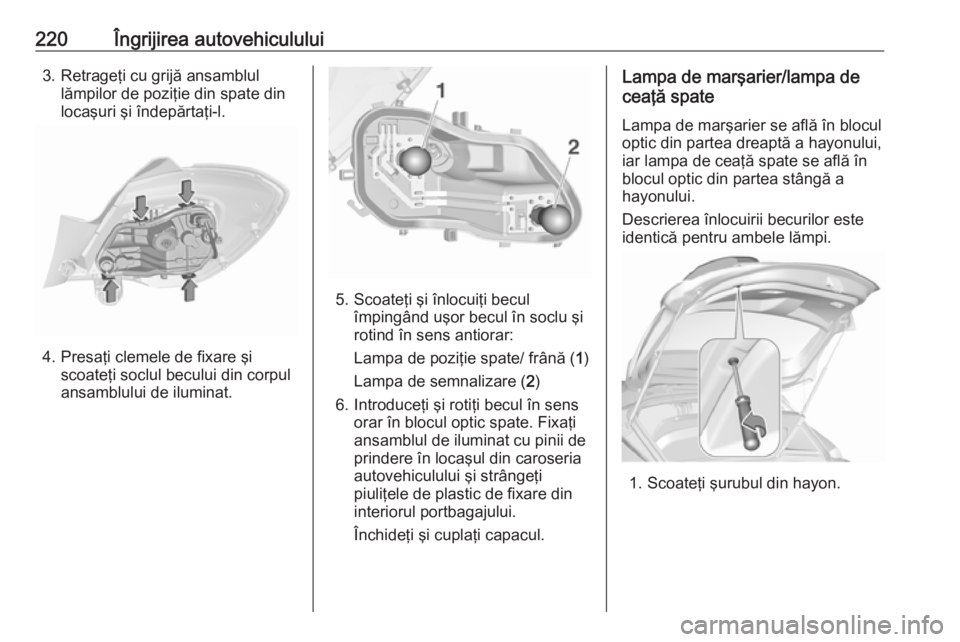

220Îngrijirea autovehiculului3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Presaţi clemele de fixare şi scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi şi înlocuiţi becul împingând uşor becul în soclu şi
rotind în sens antiorar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi şi rotiţi becul în sens orar în blocul optic spate. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroseria
autovehiculului şi strângeţi
piuliţele de plastic de fixare din
interiorul portbagajului.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de ceaţă spate
Lampa de marşarier se află în blocul optic din partea dreaptă a hayonului,
iar lampa de ceaţă spate se află în blocul optic din partea stângă a
hayonului.
Descrierea înlocuirii becurilor este identică pentru ambele lămpi.
1. Scoateţi şurubul din hayon.

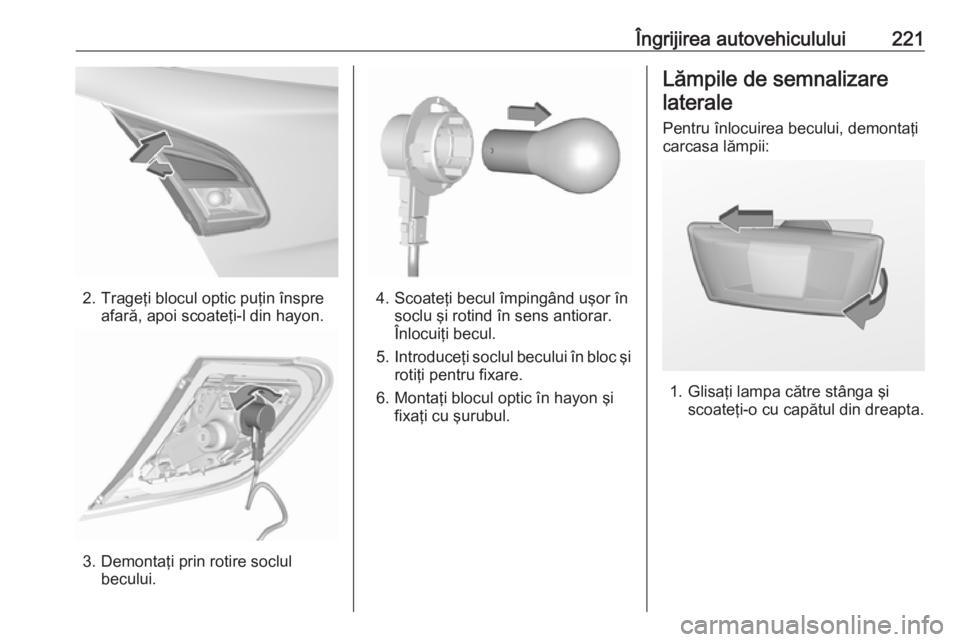

Îngrijirea autovehiculului221
2. Trageţi blocul optic puţin înspreafară, apoi scoateţi-l din hayon.
3. Demontaţi prin rotire soclul becului.
4. Scoateţi becul împingând uşor însoclu şi rotind în sens antiorar.
Înlocuiţi becul.
5. Introduceţi soclul becului în bloc şi
rotiţi pentru fixare.
6. Montaţi blocul optic în hayon şi fixaţi cu şurubul.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

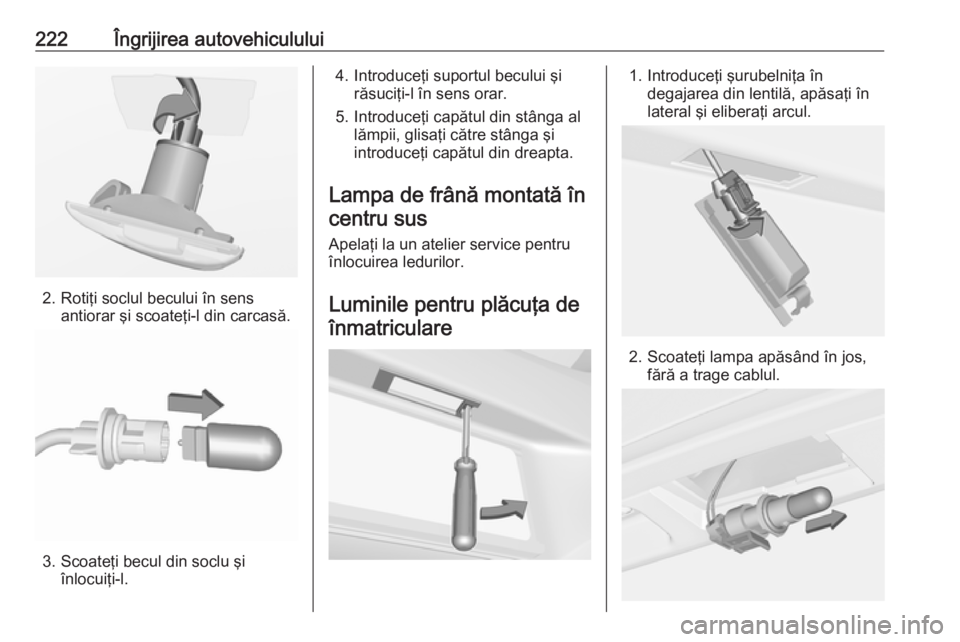

222Îngrijirea autovehiculului
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Lampa de frână montată în centru sus
Apelaţi la un atelier service pentru
înlocuirea ledurilor.
Luminile pentru plăcuţa de
înmatriculare1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.

Îngrijirea autovehiculului2233. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sensantiorar.
4. Scoateţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi cuplaţi-o.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Plafoniera Apelaţi la un atelier service pentru
înlocuirea becurilor.Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în spatele comutatorului
pentru lumini sau la
autovehiculele cu volanul pe
dreapta, în spatele torpedoului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.

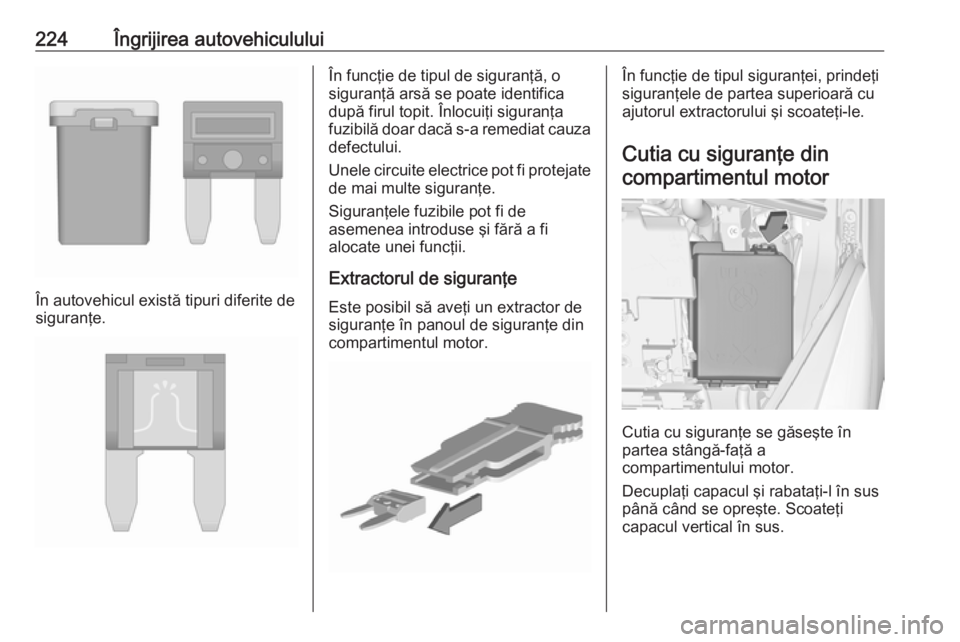

224Îngrijirea autovehiculului
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară cu ajutorul extractorului şi scoateţi-le.
Cutia cu siguranţe dincompartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

Îngrijirea autovehiculului225Nr.Circuit1Modulul interfeţei remorcii,
sistemul de transport posterior2–3Senzor baterie4Modul de comandă a caroseriei, pompă de combustibil5ABS6Faza scurtă şi luminile de poziţie pe timp de zi de pe partea
stângă, întrerupător fază lungă
Xenon, stânga şi dreapta7–8Modul de comandă a transmisiei
MTA, modul de comandă LPG9Modul de comandă a caroseriei, detectarea tensiunii10Reglarea fasciculului farurilor11Ştergătorul de lunetă12Luneta încălzită13Faza scurtă şi luminile de poziţie pe timp de zi din partea dreaptăNr.Circuit14Oglindă retrovizoare exterioară
încălzită15–16Kit servofrână17Contact, alimentare electrică
pornire18Modulul de control motor19Pompa de combustibil20–21Solenoizii motorului, senzorii
motorului22–23Sistemul de injecţie24Sistemul de spălare25–26Senzorii motorului27Supapa de întrerupere a
alimentării încălzitorului28Modulul de control motor29Modulul de control motor30Modulul de control motor

226Îngrijirea autovehicululuiNr.Circuit31Faza lungă stânga, faza scurtă
Xenon stânga32Faza lungă dreapta, faza scurtă
Xenon dreapta33Modulul de control motor34Claxonul35Ambreiajul compresorului siste‐
mului de aer condiţionat36Proiectoarele de ceaţăNr.Circuit1Pompa ABS2Ştergătorul de parbriz3Suflantă4Panoul de bord5Ventilatorul de răcire6Încălzitorul cu motorină7Transmisie8Ventilatorul de răcire9Ventilatorul de răcire10Ventilatorul de răcire11Demarorul
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

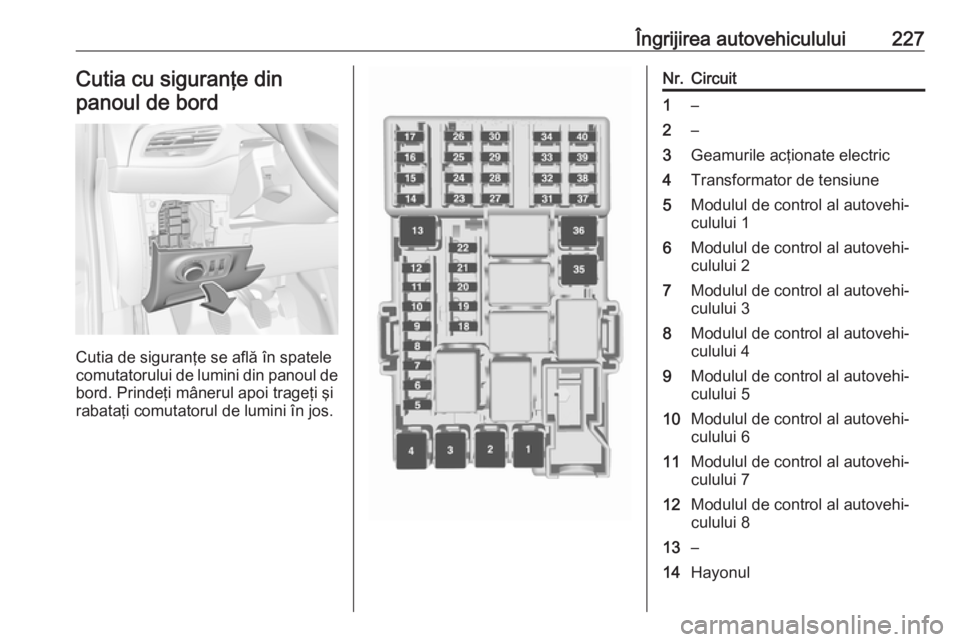

Îngrijirea autovehiculului227Cutia cu siguranţe din
panoul de bord
Cutia de siguranţe se află în spatele
comutatorului de lumini din panoul de
bord. Prindeţi mânerul apoi trageţi şi
rabataţi comutatorul de lumini în jos.
Nr.Circuit1–2–3Geamurile acţionate electric4Transformator de tensiune5Modulul de control al autovehi‐
culului 16Modulul de control al autovehi‐
culului 27Modulul de control al autovehi‐
culului 38Modulul de control al autovehi‐
culului 49Modulul de control al autovehi‐
culului 510Modulul de control al autovehi‐
culului 611Modulul de control al autovehi‐
culului 712Modulul de control al autovehi‐
culului 813–14Hayonul

228Îngrijirea autovehicululuiNr.Circuit15Sistemul airbag16Conector legătură de date17Contactul18Sistem de aer condiţionat19Trapa de pe plafon20Sistemul de asistenţă la parcare/senzorul de ploaie/camera
frontală21Comutator frână22Sistemul audio23Afişaj24–25Cricul suplimentar26Panoul de bord27–28–29–30–31Claxonul32–Nr.Circuit33Volanul încălzit34–35Setul pentru depanarea anvelo‐
pelor36–37Ştergătorul de lunetă38Bricheta39Geamurile acţionate electric/
trapa/afişajul transmisiei auto‐
mate40–Trusa de scule
Uneltele
Autovehicule fără roată de
rezervă
Trusa de scule împreună cu inelul de
tractare se află în portbagaj, sub
mocheta podelei.
