Depozitarea59Suporturile pentru pahare
Suporturile de pahare se află în
consola centrală.
Buzunarele portierelor au fost
concepute pentru a transporta sticle.
Suporturile pentru sticle suplimentare
sunt amplasate în panourile laterale
din spate.
Banda flexibilă pentru pahare
O bandă mobilă din cauciuc este
amplasată în spaţiul de depozitare din faţa manetei selectorului de
viteze. Trageţi de bandă pentru a fixa
un pahar sau scrumiera.

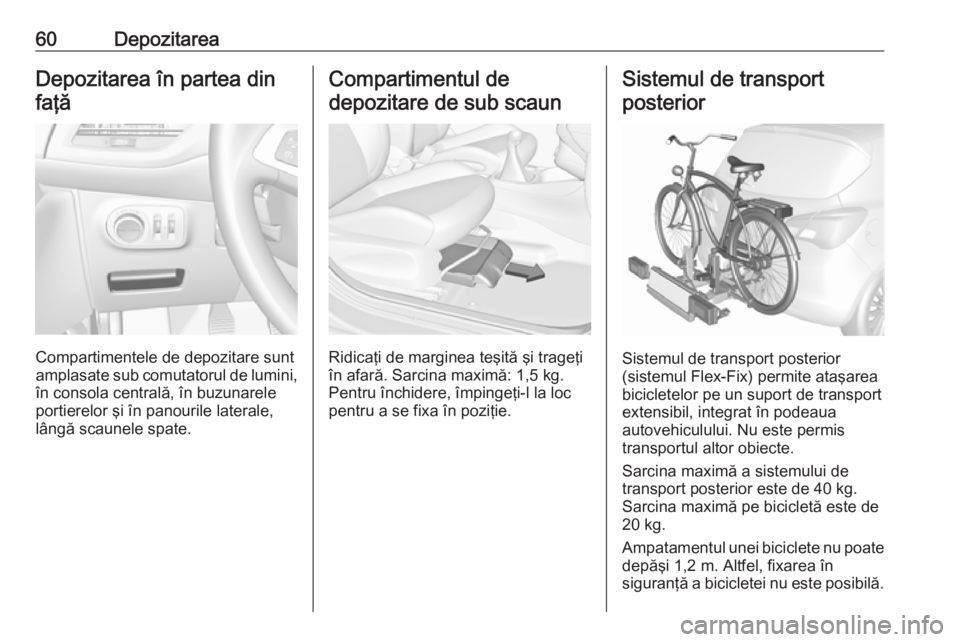

60DepozitareaDepozitarea în partea dinfaţă
Compartimentele de depozitare sunt
amplasate sub comutatorul de lumini,
în consola centrală, în buzunarele portierelor şi în panourile laterale,
lângă scaunele spate.
Compartimentul de
depozitare de sub scaun
Ridicaţi de marginea teşită şi trageţi
în afară. Sarcina maximă: 1,5 kg. Pentru închidere, împingeţi-l la loc
pentru a se fixa în poziţie.
Sistemul de transport
posterior
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
bicicletelor pe un suport de transport
extensibil, integrat în podeaua
autovehiculului. Nu este permis
transportul altor obiecte.
Sarcina maximă a sistemului de
transport posterior este de 40 kg.
Sarcina maximă pe bicicletă este de
20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,2 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.

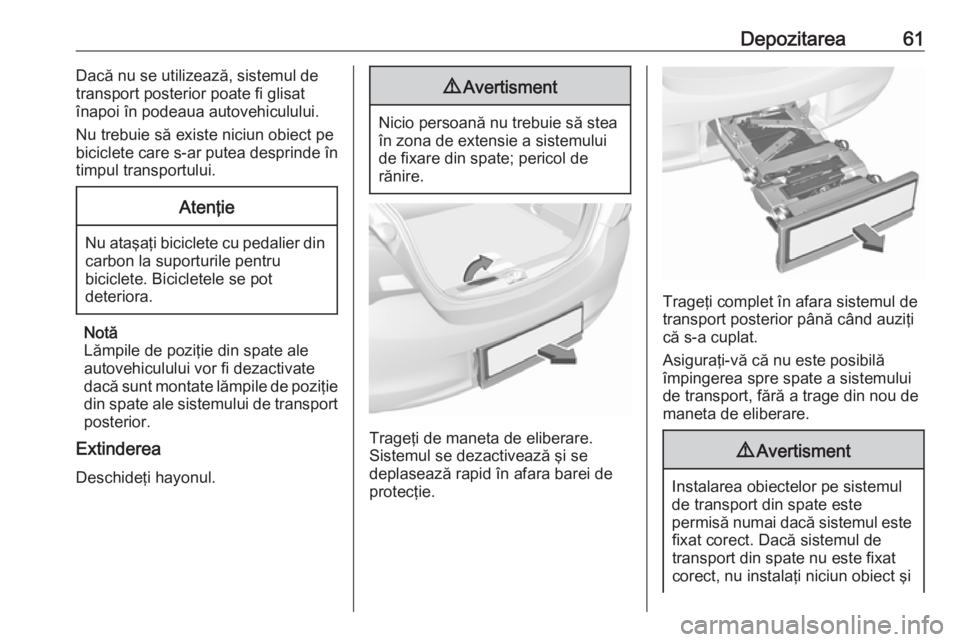

Depozitarea61Dacă nu se utilizează, sistemul de
transport posterior poate fi glisat
înapoi în podeaua autovehiculului.
Nu trebuie să existe niciun obiect pe
biciclete care s-ar putea desprinde în
timpul transportului.Atenţie
Nu ataşaţi biciclete cu pedalier din carbon la suporturile pentru
biciclete. Bicicletele se pot
deteriora.
Notă
Lămpile de poziţie din spate ale autovehiculului vor fi dezactivate
dacă sunt montate lămpile de poziţie
din spate ale sistemului de transport posterior.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi de maneta de eliberare.
Sistemul se dezactivează şi se
deplasează rapid în afara barei de
protecţie.
Trageţi complet în afara sistemul de
transport posterior până când auziţi
că s-a cuplat.
Asiguraţi-vă că nu este posibilă
împingerea spre spate a sistemului
de transport, fără a trage din nou de
maneta de eliberare.
9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi

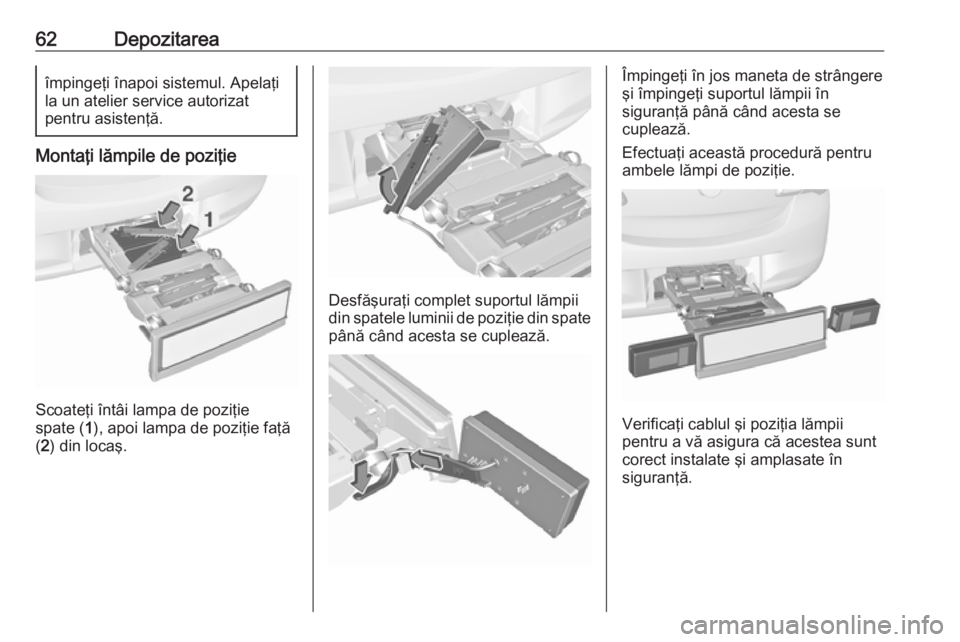

62Depozitareaîmpingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.
Montaţi lămpile de poziţie
Scoateţi întâi lampa de poziţie
spate ( 1), apoi lampa de poziţie faţă
( 2 ) din locaş.
Desfăşuraţi complet suportul lămpii
din spatele luminii de poziţie din spate până când acesta se cuplează.
Împingeţi în jos maneta de strângere
şi împingeţi suportul lămpii în
siguranţă până când acesta se
cuplează.
Efectuaţi această procedură pentru
ambele lămpi de poziţie.
Verificaţi cablul şi poziţia lămpii
pentru a vă asigura că acestea sunt
corect instalate şi amplasate în
siguranţă.

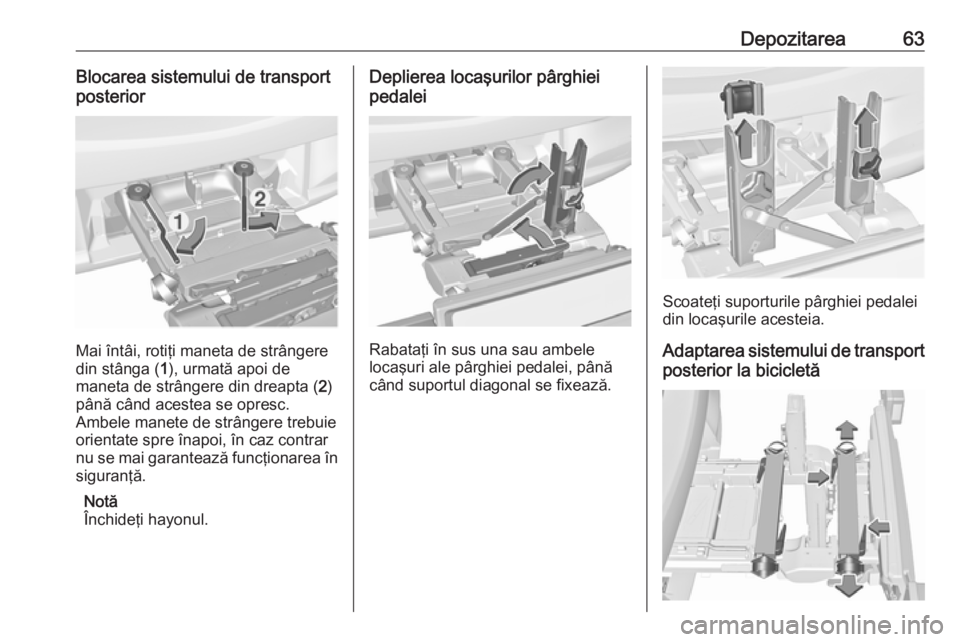

Depozitarea63Blocarea sistemului de transport
posterior
Mai întâi, rotiţi maneta de strângere
din stânga ( 1), urmată apoi de
maneta de strângere din dreapta ( 2)
până când acestea se opresc.
Ambele manete de strângere trebuie
orientate spre înapoi, în caz contrar nu se mai garantează funcţionarea în siguranţă.
Notă
Închideţi hayonul.
Deplierea locaşurilor pârghiei
pedalei
Rabataţi în sus una sau ambele
locaşuri ale pârghiei pedalei, până
când suportul diagonal se fixează.
Scoateţi suporturile pârghiei pedalei
din locaşurile acesteia.
Adaptarea sistemului de transport posterior la bicicletă

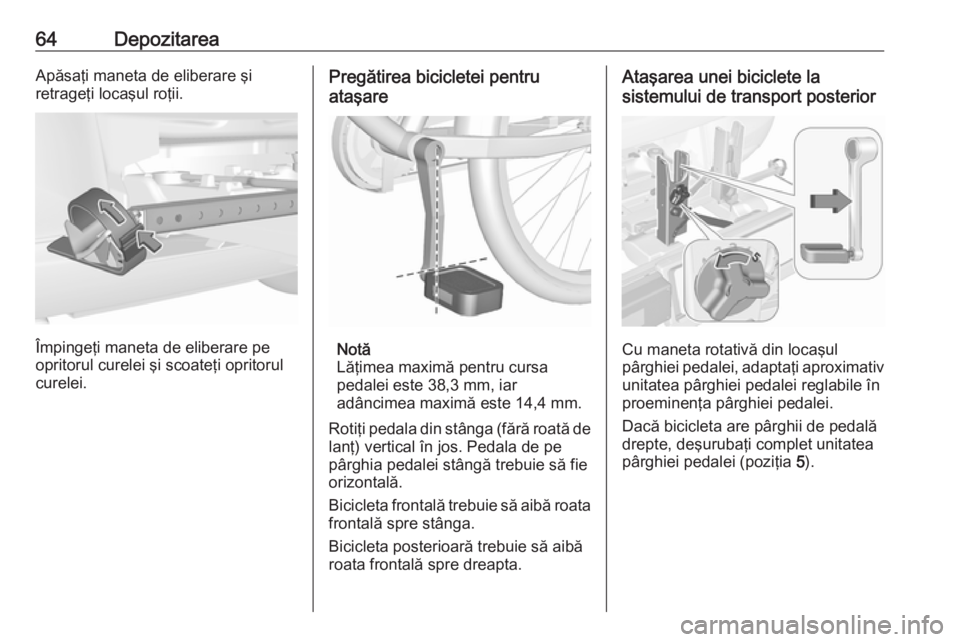

64DepozitareaApăsaţi maneta de eliberare şi
retrageţi locaşul roţii.
Împingeţi maneta de eliberare pe
opritorul curelei şi scoateţi opritorul
curelei.
Pregătirea bicicletei pentru
ataşare
Notă
Lăţimea maximă pentru cursa
pedalei este 38,3 mm, iar
adâncimea maximă este 14,4 mm.
Rotiţi pedala din stânga (fără roată de lanţ) vertical în jos. Pedala de pe
pârghia pedalei stângă trebuie să fie
orizontală.
Bicicleta frontală trebuie să aibă roata
frontală spre stânga.
Bicicleta posterioară trebuie să aibă
roata frontală spre dreapta.
Ataşarea unei biciclete la
sistemului de transport posterior
Cu maneta rotativă din locaşul
pârghiei pedalei, adaptaţi aproximativ
unitatea pârghiei pedalei reglabile în proeminenţa pârghiei pedalei.
Dacă bicicleta are pârghii de pedală
drepte, deşurubaţi complet unitatea
pârghiei pedalei (poziţia 5).

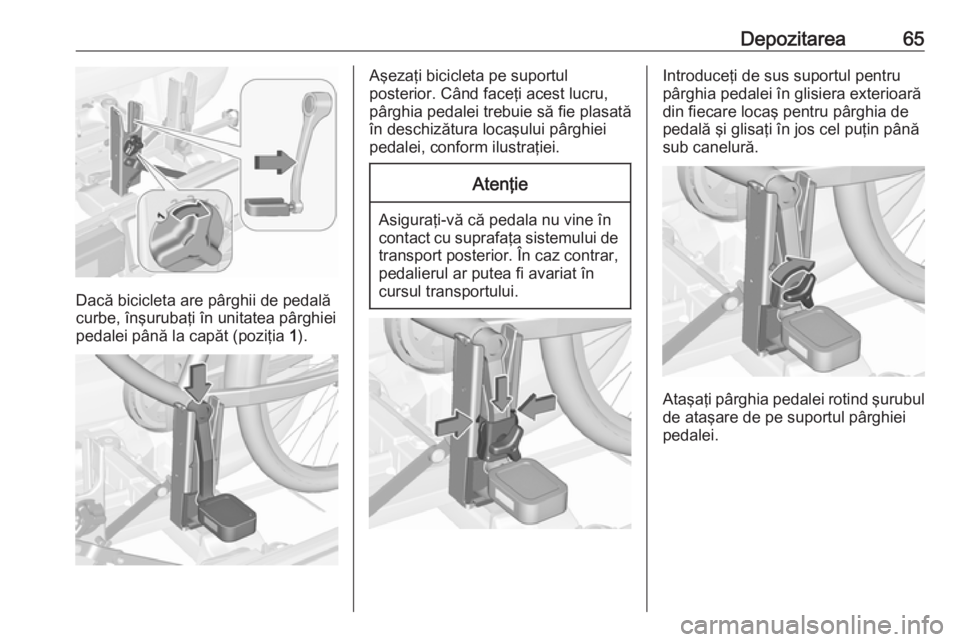

Depozitarea65
Dacă bicicleta are pârghii de pedală
curbe, înşurubaţi în unitatea pârghiei
pedalei până la capăt (poziţia 1).
Aşezaţi bicicleta pe suportul
posterior. Când faceţi acest lucru,
pârghia pedalei trebuie să fie plasată
în deschizătura locaşului pârghiei
pedalei, conform ilustraţiei.Atenţie
Asiguraţi-vă că pedala nu vine în
contact cu suprafaţa sistemului de
transport posterior. În caz contrar, pedalierul ar putea fi avariat în
cursul transportului.
Introduceţi de sus suportul pentru
pârghia pedalei în glisiera exterioară
din fiecare locaş pentru pârghia de
pedală şi glisaţi în jos cel puţin până
sub canelură.
Ataşaţi pârghia pedalei rotind şurubul de ataşare de pe suportul pârghiei
pedalei.

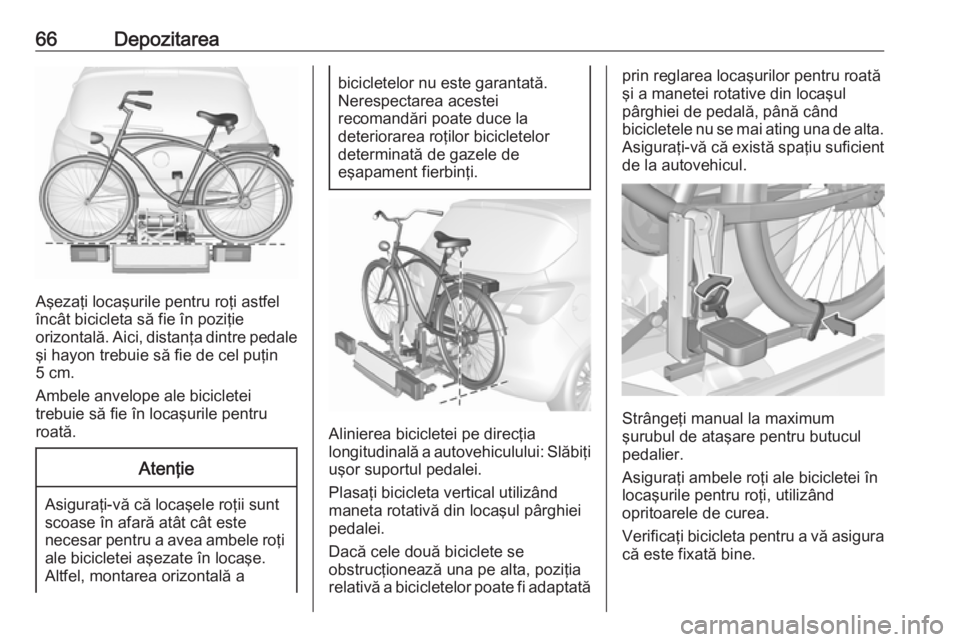

66Depozitarea
Aşezaţi locaşurile pentru roţi astfel
încât bicicleta să fie în poziţie
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşurile pentru
roată.
Atenţie
Asiguraţi-vă că locaşele roţii sunt
scoase în afară atât cât este
necesar pentru a avea ambele roţi ale bicicletei aşezate în locaşe.
Altfel, montarea orizontală a
bicicletelor nu este garantată.
Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei pe direcţia
longitudinală a autovehiculului: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pârghiei
pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşurilor pentru roată
şi a manetei rotative din locaşul
pârghiei de pedală, până când
bicicletele nu se mai ating una de alta.
Asiguraţi-vă că există spaţiu suficient
de la autovehicul.
Strângeţi manual la maximum
şurubul de ataşare pentru butucul
pedalier.
Asiguraţi ambele roţi ale bicicletei în
locaşurile pentru roţi, utilizând
opritoarele de curea.
Verificaţi bicicleta pentru a vă asigura
că este fixată bine.

Depozitarea67Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Setările pentru locaşurile roţilor şi de
pe maneta rotativă din locaşul
pârghiei pedalei trebuie notate şi
salvate pentru fiecare bicicletă.
Presetarea corectă va facilita
refixarea bicicletei.
Notă
Pentru mărirea vizibilităţii, se
recomandă ataşarea unui indicator
de avertizare în punctul cel mai
extrem al bicicletei.
Detaşarea unei biciclete de la
sistemului de transport posterior
Desfaceţi opritoarele de curea de la
ambele anvelope ale bicicletei.
Ţineţi de bicicletă, slăbiţi şurubul de
ataşare pentru butucul pedalier, apoi
ridicaţi butucul pedalier pentru a-l
scoate.
Retragerea sistemului de
transport posterior
Împingeţi suporturile pedalierului în
locaşul pedalierului, conform
ilustraţiei.

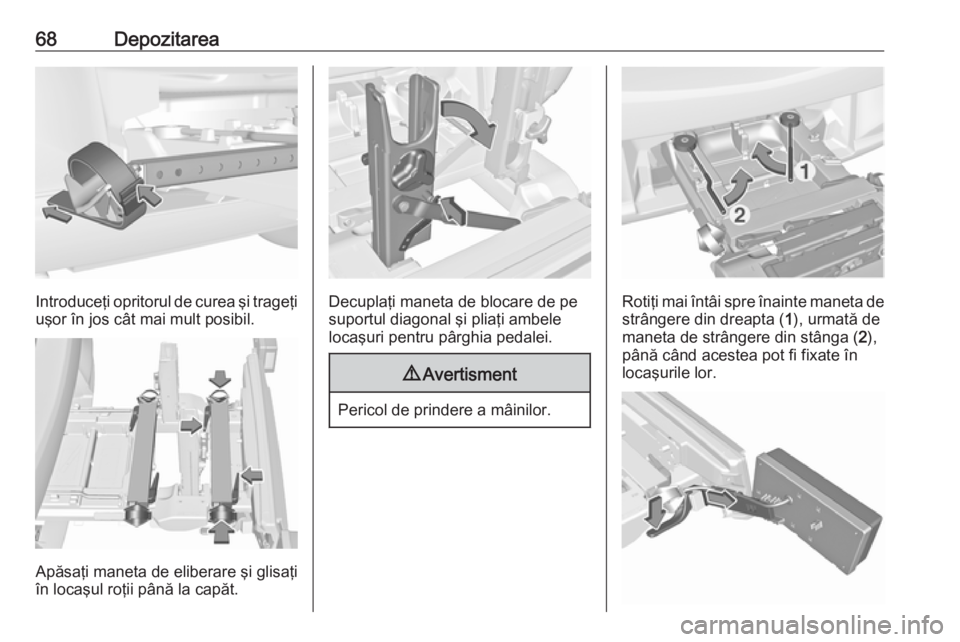

68Depozitarea
Introduceţi opritorul de curea şi trageţiuşor în jos cât mai mult posibil.
Apăsaţi maneta de eliberare şi glisaţi
în locaşul roţii până la capăt.
Decuplaţi maneta de blocare de pe
suportul diagonal şi pliaţi ambele
locaşuri pentru pârghia pedalei.
9 Avertisment
Pericol de prindere a mâinilor.
Rotiţi mai întâi spre înainte maneta de
strângere din dreapta ( 1), urmată de
maneta de strângere din stânga ( 2),
până când acestea pot fi fixate în
locaşurile lor.
