Soins du véhicule219Feu latéral/feu de jour avec
ampoules
1. Faire tourner la douille de l'am‐ poule (1) dans le sens antihoraire
pour la désencliqueter.
2. Presser les deux clips ensemble et déposer la douille d'ampoule du
boîtier de phare.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille dans le boîtier
de phare et tourner dans le sens
horaire.
Feu latéral/feu de jour avec DEL
(diodes)
Les feux de jour et de position sont
conçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés. Se rendre dans un
garage en cas de LED défectueuse.
Phares au xénon9 Danger
Les phares au xénon fonctionnent
sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les jeux de jour/les feux de position
sont conçus comme des DEL (diode
électroluminescente) et ne peuvent
pas être changés.
Les ampoules pour l'éclairage de
changement de direction peuvent
être changées.
Clignotants avant 3 221.

220Soins du véhiculeÉclairage de changement de
direction
1. Tourner le capuchon (3) dans le sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Déposer l'ampoule du connecteur
en le désengageant et en le tirant.
4. Remplacer l'ampoule. Brancher et engager la douille de l'ampouledans le connecteur.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire pour la fixer.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.

Soins du véhicule221
2. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.
Clignotants avant Les clignotants avant contiennent desampoules à durée de vie prolongée,
qui ne peuvent pas être changées.
Se rendre dans un garage en cas
d'ampoule à durée de vie prolongée
défectueuse.
Feux arrière
1. Libérer le couvercle du coffre sur le côté concerné et le déposer.
Sur les véhicules avec kit de répa‐
ration des pneus dans la paroi
latérale droite :
Retirer les pièces du kit de répa‐
ration des pneus et tous les outils
de l'insert arrière. Comprimer cet
insert dans la partie supérieure et retirer de la paroi latérale.
2. Dévisser de l'intérieur à la main les deux écrous de fixation en
plastique.

222Soins du véhicule3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Enfoncer les pattes de retenue et enlever le support d'ampoule de
l'ensemble de feu.
5. Déposer et remplacer l'ampoule en poussant légèrement dans la
douille et la faire tourner dans le sens anti-horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
6. Insérer l'ampoule dans l'ensem‐ ble de feu arrière et la tourner
dans le sens horaire. Monter l'en‐
semble du feu avec les goupilles de retenue dans les renfonce‐
ments de la carrosserie du
véhicule et visser les écrous de
fixation en plastique par l'intérieur
du coffre.
Fermer le couvercle et l'enclique‐
ter.
Feu de recul/feu antibrouillard
arrière
Le feu de recul est situé sur l'ensem‐
ble de feu droit du hayon et le phare
antibrouillard arrière est situé sur l'en‐
semble de feu gauche dans le hayon.
La description du remplacement
d'ampoule est identique pour les deux ampoules.
1. Déposer la vis du hayon.

Soins du véhicule223

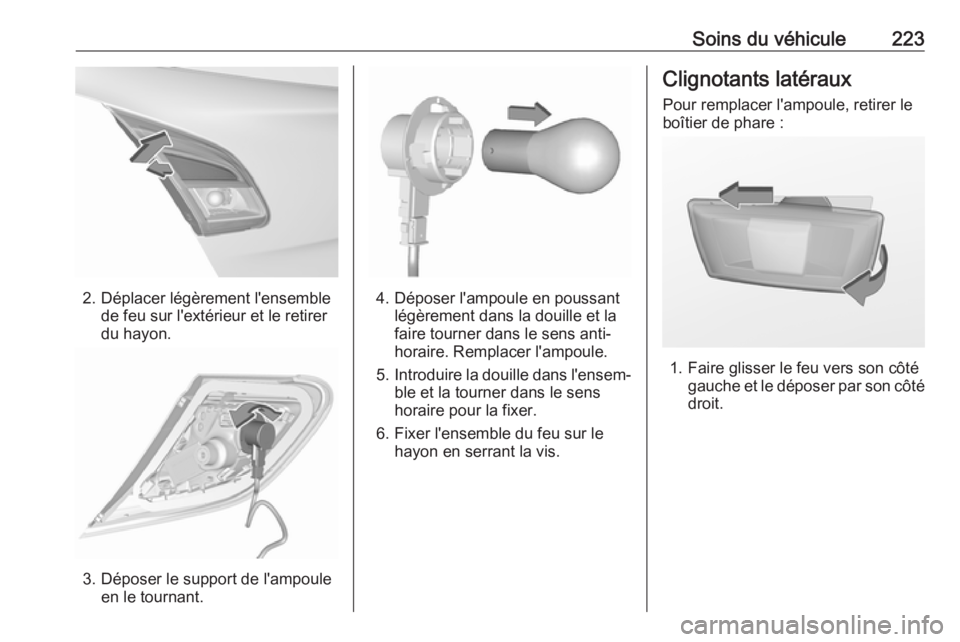

2. Déplacer légèrement l'ensemblede feu sur l'extérieur et le retirer
du hayon.
3. Déposer le support de l'ampoule en le tournant.
4. Déposer l'ampoule en poussantlégèrement dans la douille et la
faire tourner dans le sens anti-
horaire. Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire pour la fixer.
6. Fixer l'ensemble du feu sur le hayon en serrant la vis.
Clignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

224Soins du véhicule

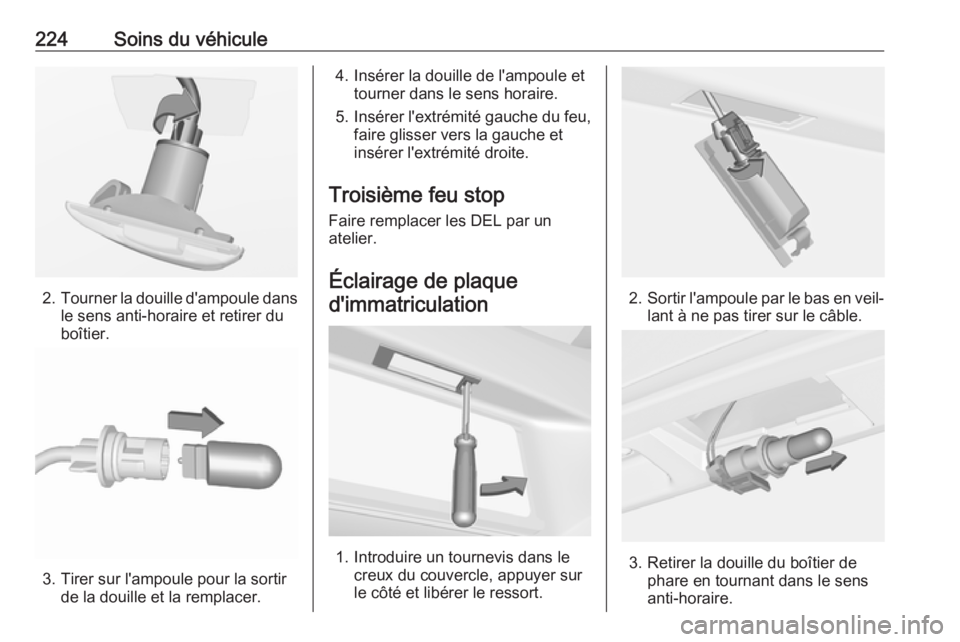

2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule ettourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Troisième feu stop
Faire remplacer les DEL par un
atelier.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.

Soins du véhicule2254. Tirer sur l'ampoule pour la sortirde la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Plafonnier Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les véhi‐ cules avec direction à droite,
derrière la boîte à gants
Avant de remplacer un fusible, mettre le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.

226Soins du véhiculeSelon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

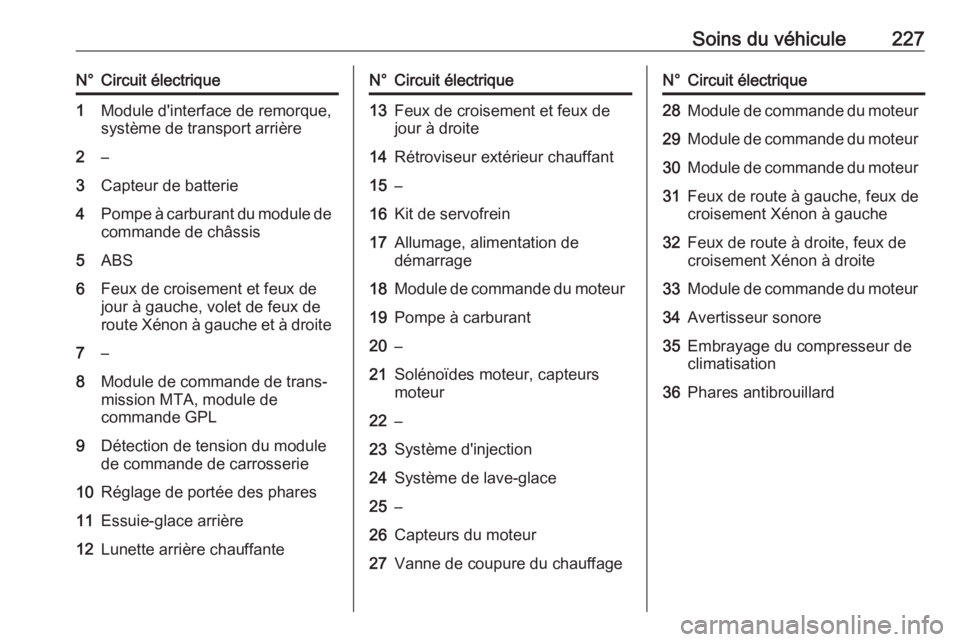

Soins du véhicule227N°Circuit électrique1Module d'interface de remorque,
système de transport arrière2–3Capteur de batterie4Pompe à carburant du module de
commande de châssis5ABS6Feux de croisement et feux de
jour à gauche, volet de feux de
route Xénon à gauche et à droite7–8Module de commande de trans‐
mission MTA, module de
commande GPL9Détection de tension du module
de commande de carrosserie10Réglage de portée des phares11Essuie-glace arrière12Lunette arrière chauffanteN°Circuit électrique13Feux de croisement et feux de
jour à droite14Rétroviseur extérieur chauffant15–16Kit de servofrein17Allumage, alimentation de
démarrage18Module de commande du moteur19Pompe à carburant20–21Solénoïdes moteur, capteurs
moteur22–23Système d'injection24Système de lave-glace25–26Capteurs du moteur27Vanne de coupure du chauffageN°Circuit électrique28Module de commande du moteur29Module de commande du moteur30Module de commande du moteur31Feux de route à gauche, feux de
croisement Xénon à gauche32Feux de route à droite, feux de
croisement Xénon à droite33Module de commande du moteur34Avertisseur sonore35Embrayage du compresseur de
climatisation36Phares antibrouillard

228Soins du véhiculeN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5Ventilateur de refroidissement6Chauffage du gazole (diesel)7Boîte de vitesses8Ventilateur de refroidissement9Ventilateur de refroidissement10Ventilateur de refroidissement11Démarreur
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du
tableau de bord. Tenir la poignée,
puis tirer et rabattre le commutateur
d'éclairage.
