ECU OPEL CORSA E 2018 Manuel d'utilisation (in French)

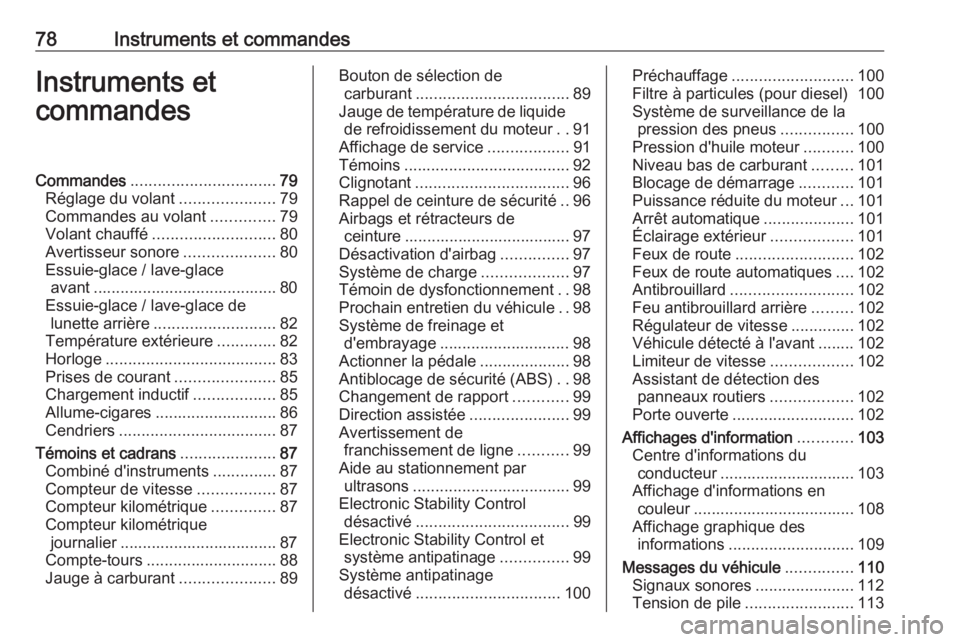

78Instruments et commandesInstruments et
commandesCommandes ................................ 79
Réglage du volant .....................79
Commandes au volant ..............79
Volant chauffé ........................... 80
Avertisseur sonore ....................80
Essuie-glace / lave-glace avant ......................................... 80
Essuie-glace / lave-glace de lunette arrière ........................... 82
Température extérieure .............82
Horloge ...................................... 83
Prises de courant ......................85
Chargement inductif ..................85
Allume-cigares ........................... 86
Cendriers ................................... 87
Témoins et cadrans .....................87
Combiné d'instruments ..............87
Compteur de vitesse .................87
Compteur kilométrique ..............87
Compteur kilométrique journalier ................................... 87
Compte-tours ............................. 88
Jauge à carburant .....................89Bouton de sélection de
carburant .................................. 89
Jauge de température de liquide de refroidissement du moteur ..91
Affichage de service ..................91
Témoins ..................................... 92
Clignotant .................................. 96
Rappel de ceinture de sécurité ..96
Airbags et rétracteurs de ceinture ..................................... 97
Désactivation d'airbag ...............97
Système de charge ...................97
Témoin de dysfonctionnement ..98
Prochain entretien du véhicule ..98
Système de freinage et d'embrayage ............................. 98
Actionner la pédale ....................98
Antiblocage de sécurité (ABS) ..98
Changement de rapport ............99
Direction assistée ......................99
Avertissement de franchissement de ligne ...........99
Aide au stationnement par ultrasons ................................... 99
Electronic Stability Control désactivé .................................. 99
Electronic Stability Control et système antipatinage ...............99
Système antipatinage désactivé ................................ 100Préchauffage........................... 100
Filtre à particules (pour diesel) 100
Système de surveillance de la pression des pneus ................100
Pression d'huile moteur ...........100
Niveau bas de carburant .........101
Blocage de démarrage ............101
Puissance réduite du moteur ...101
Arrêt automatique ....................101
Éclairage extérieur ..................101
Feux de route .......................... 102
Feux de route automatiques ....102
Antibrouillard ........................... 102
Feu antibrouillard arrière .........102
Régulateur de vitesse ..............102
Véhicule détecté à l'avant ........ 102
Limiteur de vitesse ..................102
Assistant de détection des panneaux routiers ..................102
Porte ouverte ........................... 102
Affichages d'information ............103
Centre d'informations du conducteur .............................. 103
Affichage d'informations en couleur .................................... 108
Affichage graphique des informations ............................ 109
Messages du véhicule ...............110
Signaux sonores ......................112
Tension de pile ........................ 113

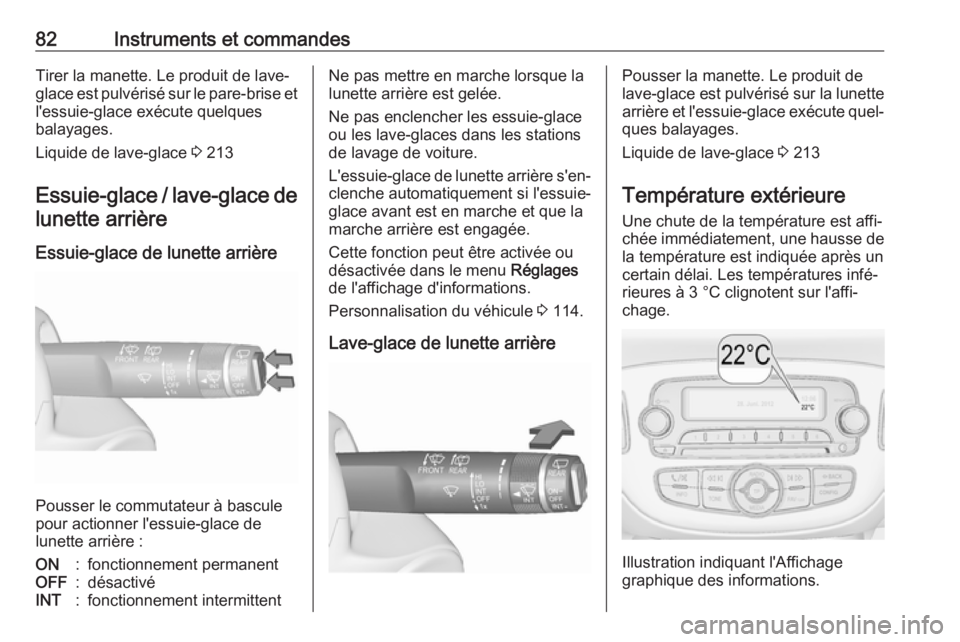

82Instruments et commandesTirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques
balayages.
Liquide de lave-glace 3 213
Essuie-glace / lave-glace de
lunette arrière
Essuie-glace de lunette arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de
lunette arrière :
ON:fonctionnement permanentOFF:désactivéINT:fonctionnement intermittentNe pas mettre en marche lorsque la
lunette arrière est gelée.
Ne pas enclencher les essuie-glace
ou les lave-glaces dans les stations
de lavage de voiture.
L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.
Cette fonction peut être activée ou
désactivée dans le menu Réglages
de l'affichage d'informations.
Personnalisation du véhicule 3 114.
Lave-glace de lunette arrièrePousser la manette. Le produit de
lave-glace est pulvérisé sur la lunette
arrière et l'essuie-glace exécute quel‐ ques balayages.
Liquide de lave-glace 3 213
Température extérieure
Une chute de la température est affi‐ chée immédiatement, une hausse de
la température est indiquée après un certain délai. Les températures infé‐
rieures à 3 °C clignotent sur l'affi‐ chage.
Illustration indiquant l'Affichage
graphique des informations.

Instruments et commandes91Avertissement
Les réparations et ajustements nepeuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si l'odeur de gaz persiste, ne pas
démarrer le moteur. Faire remédier à
la cause du problème par un atelier.
En cas d'utilisation de parkings
souterrains, prière de suivre les
instructions de l'exploitant et de la
législation locale.
Remarque
En cas d'accident, couper le contact et éteindre les feux.
Jauge de température de liquide de refroidissementdu moteur
Le nombre de DEL affichées indique
la température du liquide de refroidis‐
sement.
jusqu'à 3 DEL:le moteur n'a pas
encore atteint sa
température de
fonctionnementde 4 à 6 DEL:température de
fonctionnement
normaleplus de 6 DEL:température trop
élevéeAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur vous indique quand changer
de filtre et d'huile moteur. Basé sur les
conditions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.

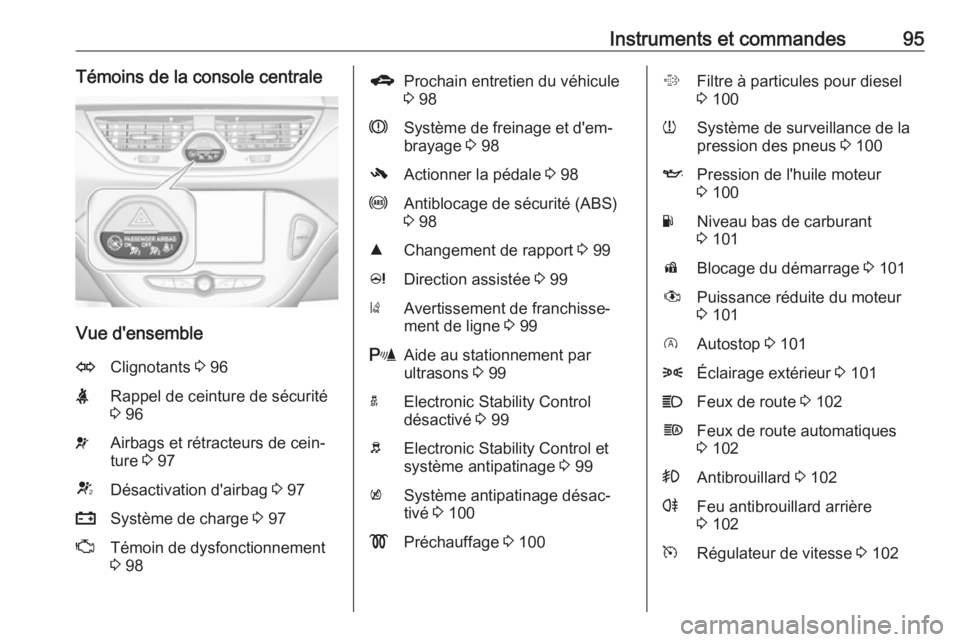

Instruments et commandes95Témoins de la console centrale
Vue d'ensemble
OClignotants 3 96XRappel de ceinture de sécurité
3 96vAirbags et rétracteurs de cein‐
ture 3 97VDésactivation d'airbag 3 97pSystème de charge 3 97ZTémoin de dysfonctionnement
3 98gProchain entretien du véhicule
3 98RSystème de freinage et d'em‐
brayage 3 98-Actionner la pédale 3 98uAntiblocage de sécurité (ABS)
3 98RChangement de rapport 3 99cDirection assistée 3 99)Avertissement de franchisse‐
ment de ligne 3 99rAide au stationnement par
ultrasons 3 99aElectronic Stability Control
désactivé 3 99bElectronic Stability Control et
système antipatinage 3 99kSystème antipatinage désac‐
tivé 3 100!Préchauffage 3 100%Filtre à particules pour diesel
3 100wSystème de surveillance de la
pression des pneus 3 100IPression de l'huile moteur
3 100YNiveau bas de carburant
3 101dBlocage du démarrage 3 101#Puissance réduite du moteur
3 101DAutostop 3 1018Éclairage extérieur 3 101CFeux de route 3 102fFeux de route automatiques
3 102>Antibrouillard 3 102rFeu antibrouillard arrière
3 102mRégulateur de vitesse 3 102

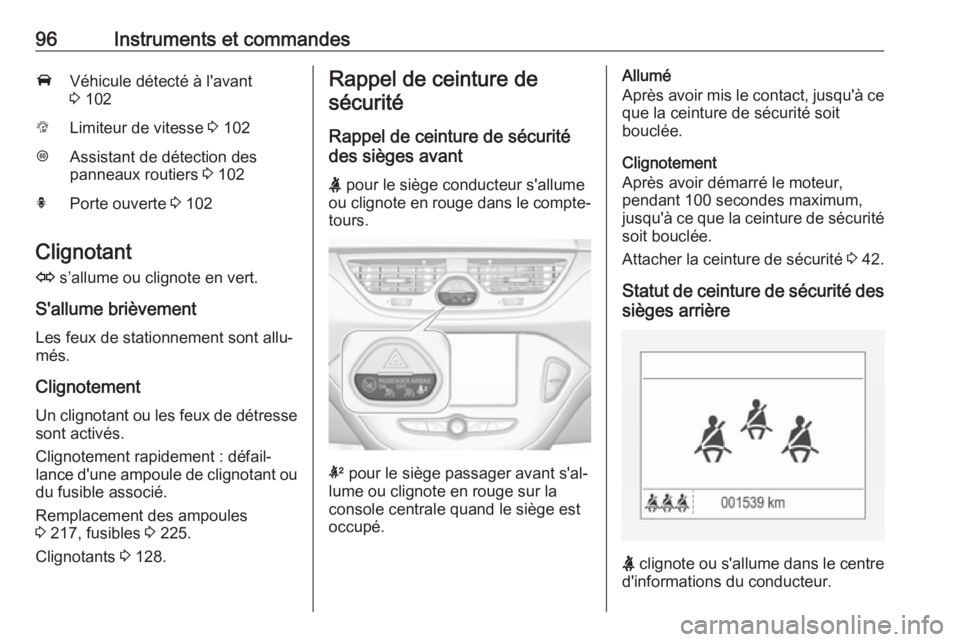

96Instruments et commandesAVéhicule détecté à l'avant
3 102LLimiteur de vitesse 3 102LAssistant de détection des
panneaux routiers 3 102hPorte ouverte 3 102
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement Un clignotant ou les feux de détresse
sont activés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou du fusible associé.
Remplacement des ampoules
3 217, fusibles 3 225.
Clignotants 3 128.
Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
k pour le siège passager avant s'al‐
lume ou clignote en rouge sur la console centrale quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture de sécurité soit
bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture de sécurité
soit bouclée.
Attacher la ceinture de sécurité 3 42.
Statut de ceinture de sécurité des
sièges arrière
X clignote ou s'allume dans le centre
d'informations du conducteur.

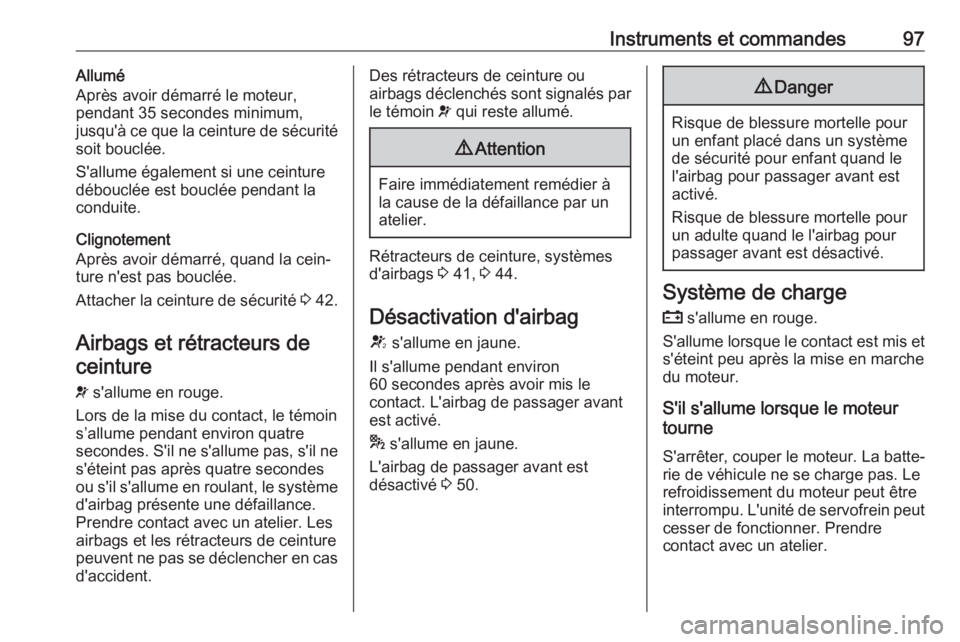

Instruments et commandes97Allumé
Après avoir démarré le moteur,
pendant 35 secondes minimum,
jusqu'à ce que la ceinture de sécurité
soit bouclée.
S'allume également si une ceinture débouclée est bouclée pendant la
conduite.
Clignotement
Après avoir démarré, quand la cein‐
ture n'est pas bouclée.
Attacher la ceinture de sécurité 3 42.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ quatre
secondes. S'il ne s'allume pas, s'il ne
s'éteint pas après quatre secondes
ou s'il s'allume en roulant, le système d'airbag présente une défaillance.
Prendre contact avec un atelier. Les
airbags et les rétracteurs de ceinture peuvent ne pas se déclencher en cas d'accident.Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 41, 3 44.
Désactivation d'airbag V s'allume en jaune.
Il s'allume pendant environ
60 secondes après avoir mis le
contact. L'airbag de passager avant
est activé.
* s'allume en jaune.
L'airbag de passager avant est
désactivé 3 50.
9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.

98Instruments et commandesTémoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐ risées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien duvéhicule
g s'allume en jaune.De plus, un message d'avertissement
est affiché sur le centre d'informations
du conducteur.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier.
Messages du véhicule 3 110.
Système de freinage et d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas, lorsque le frein
de stationnement manuel n'est pas
serré 3 214.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
S'allume lorsque le frein de station‐ nement manuel est serré et que le
contact est mis 3 164.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé
La pédale d'embrayage doit être
enfoncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 148.
Clignotement
La pédale d'embrayage doit être
enfoncée pour démarrer le moteur avec la clé 3 17, 3 147.
Sur certaines versions, l'affichage
d'informations du conducteur
présente un message demandant
d'actionner la pédale d'embrayage
3 110.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un

Instruments et commandes99défaut. Le dispositif de freinage
continue à fonctionner mais sans
régulation ABS.
Antiblocage de sécurité 3 163.
Changement de rapport Lorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, R est affiché avec le
chiffre d'un rapport supérieur.
Direction assistée
c s'allume en jaune.
S'allume en cas de direction
assistée désactivée
Dysfonctionnement de la direction
assistée. Prendre contact avec un
atelier.
c et b allumés simultanément
Le système de direction assistée doit être étalonné, étalonnage du système3 167.Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à fonctionner.
Clignote en jaune Le système détecte un changement
de file inattendu.
Avertissement de franchissement de
ligne 3 194.
Aide au stationnement par ultrasons
r s'allume en jaune.
Défaillance dans le système
ou
Défaillance en raison de capteurs
encrassés ou couverts de givre ou de neige
ouInterférences dues à des sources
d'ultrasons externes. Une fois ces
sources d’interférences éliminées, le
système fonctionne de nouveau
correctement.
Faire remédier à la cause du
problème par un atelier.
Aide au stationnement à ultrasons
3 175.
Electronic Stability Control désactivé
t s'allume en jaune.
Le système est désactivé.
Electronic Stability Controlet système antipatinage
b clignote ou s'allume en jaune.
Clignotement
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.

Instruments et commandes103Affichages
d'information
Centre d'informations du
conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐
truments.
En fonction de la version et de l’équi‐
pement, le centre d'informations du
conducteur est disponible avec un
affichage de mi-niveau ou de niveau
supérieur.
Les boutons sur la manette des
clignotants permettent de sélection‐
ner les menus suivants sur le centre
d'informations du conducteur :
● informations et réglages du véhicule
● information sur le trajet/carburant
● l'information sur l'économieLes indications suivantes s'affichent
au besoin :
● messages d'avertissement 3 110
● indication de rapport de vitesse 3 99
● indication du mode d'entraîne‐ ment 3 154, 3 159
● avertissement de pression des pneus 3 233
● indication de rappel de ceinture de sécurité 3 96
● indication d'autostop 3 148
● informations sur le service 3 98Affichage de mi-niveau
Les principaux menus sont :
● informations sur le trajet/carbu‐ rant, voir une description ci-
dessous
● informations sur le véhicule, voir une description ci-dessous
Certaines des fonctions affichées
peuvent être différentes selon que le
véhicule est en mouvement (conduit)
ou immobile. Certaines fonctions sont uniquement disponibles lorsque le
véhicule est en train d'être conduit.

Instruments et commandes111N°Message du véhicule9Tourner le volant, redémarrer le
moteur12Véhicule surchargé13Surchauffe du compresseur15Défaillance du troisième feu
stop16Défaillance de feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard arrière20Défaillance du feu de croise‐
ment droit21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de reculN°Message du véhicule24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gauche26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit29Vérifier les feux stop de la
remorque30Vérifier le feu de recul de la
remorque31Vérifier le clignotant gauche de
la remorque32Vérifier le clignotant droit de la
remorque33Vérifier le feu antibrouillard arrière de la remorqueN°Message du véhicule34Vérifier les feux arrière de la
remorque35Remplacer la pile de la télécom‐ mande radio48Nettoyer le détecteur de zone
d'angle mort49Avertissement de franchisse‐
ment de ligne non disponible53Serrer le bouchon de remplis‐
sage de carburant54Eau dans le filtre à gazole
(diesel)55Le filtre à particules est plein
3 15356Déséquilibre des pressions de
gonflage sur l'essieu avant57Déséquilibre des pressions de
gonflage sur l'essieu arrière58Pneus sans capteur TPMS
détectés
