OPEL CORSA E 2018 Savininko vadovas (in Lithuanian)

Daiktų laikymo vietos59

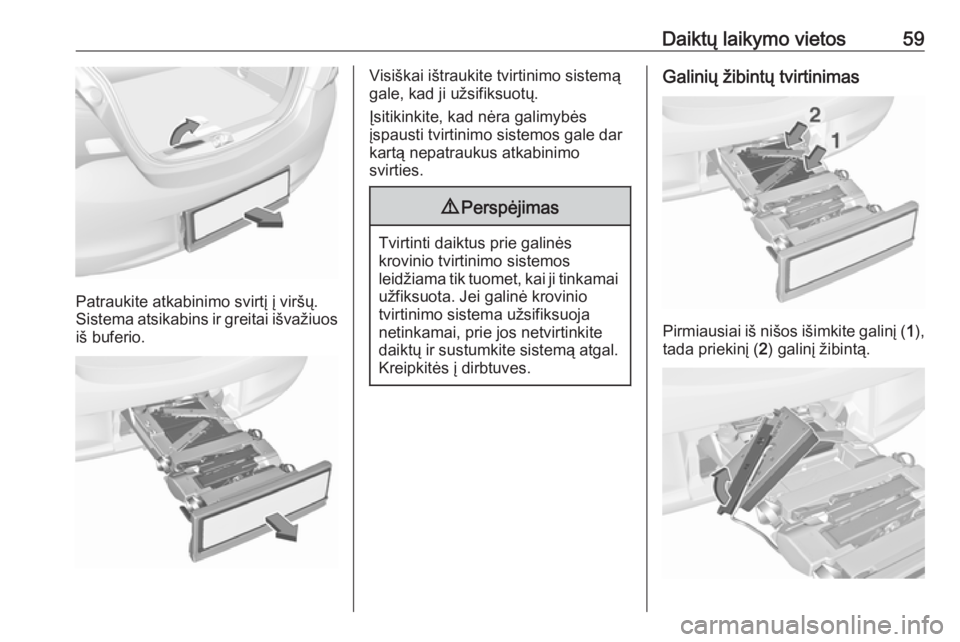

Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite galinį ( 1),
tada priekinį ( 2) galinį žibintą.

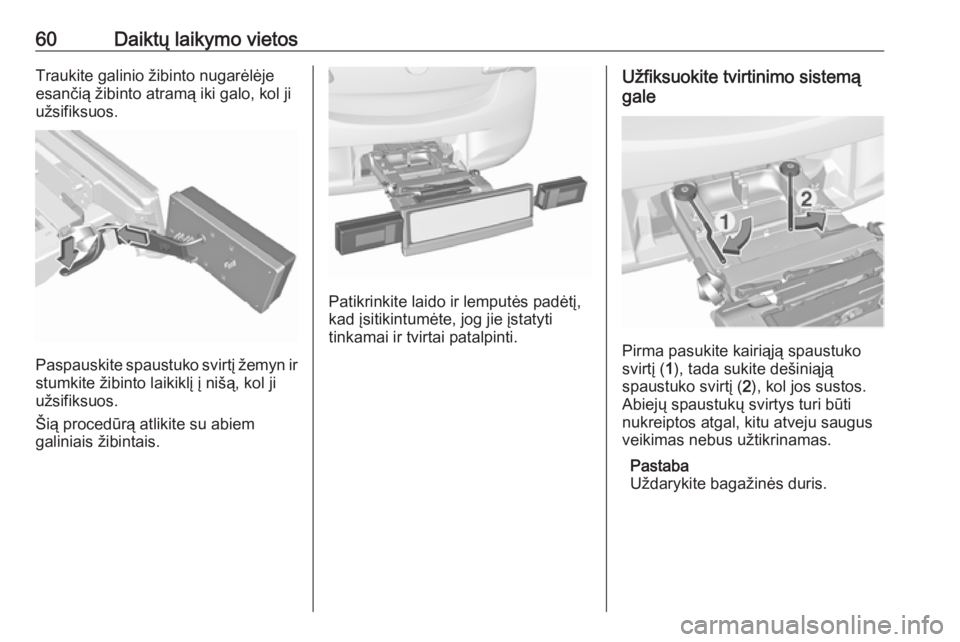

60Daiktų laikymo vietosTraukite galinio žibinto nugarėlėje
esančią žibinto atramą iki galo, kol ji
užsifiksuos.
Paspauskite spaustuko svirtį žemyn ir
stumkite žibinto laikiklį į nišą, kol ji
užsifiksuos.
Šią procedūrą atlikite su abiem
galiniais žibintais.
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą
gale
Pirma pasukite kairiąją spaustuko
svirtį ( 1), tada sukite dešiniąją
spaustuko svirtį ( 2), kol jos sustos.
Abiejų spaustukų svirtys turi būti
nukreiptos atgal, kitu atveju saugus
veikimas nebus užtikrinamas.
Pastaba
Uždarykite bagažinės duris.

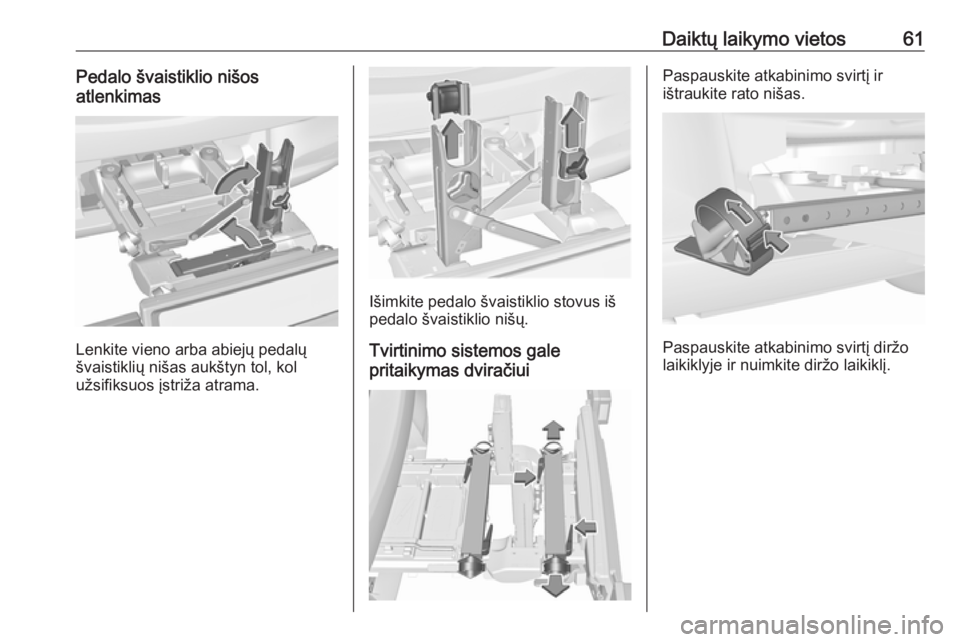

Daiktų laikymo vietos61Pedalo švaistiklio nišos
atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.
Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.
Tvirtinimo sistemos gale
pritaikymas dviračiui
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.

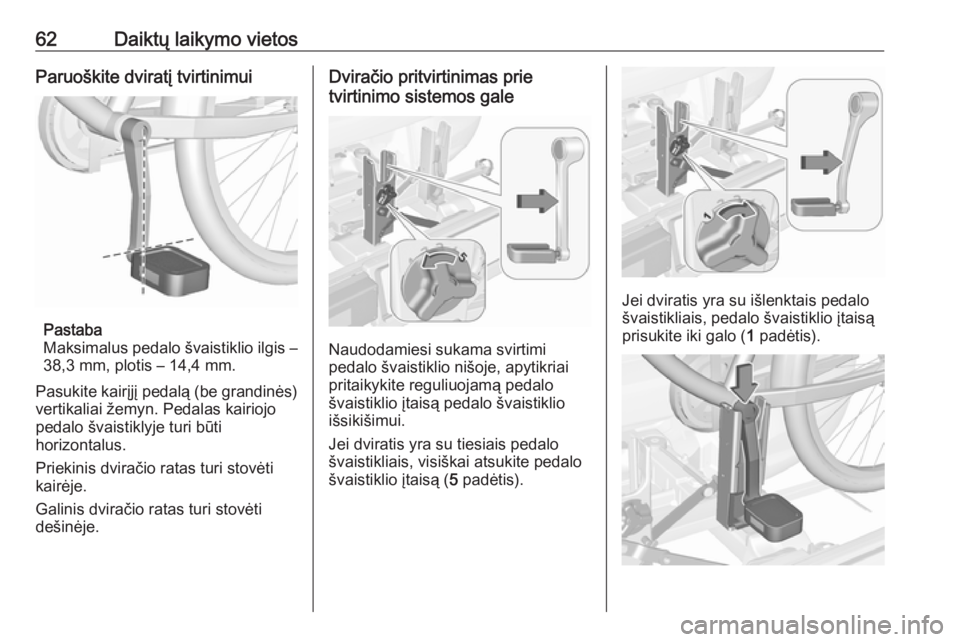

62Daiktų laikymo vietosParuoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio ratas turi stovėti
dešinėje.
Dviračio pritvirtinimas prie
tvirtinimo sistemos gale
Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje, apytikriai
pritaikykite reguliuojamą pedalo
švaistiklio įtaisą pedalo švaistiklio
išsikišimui.
Jei dviratis yra su tiesiais pedalo
švaistikliais, visiškai atsukite pedalo
švaistiklio įtaisą ( 5 padėtis).
Jei dviratis yra su išlenktais pedalo
švaistikliais, pedalo švaistiklio įtaisą
prisukite iki galo ( 1 padėtis).

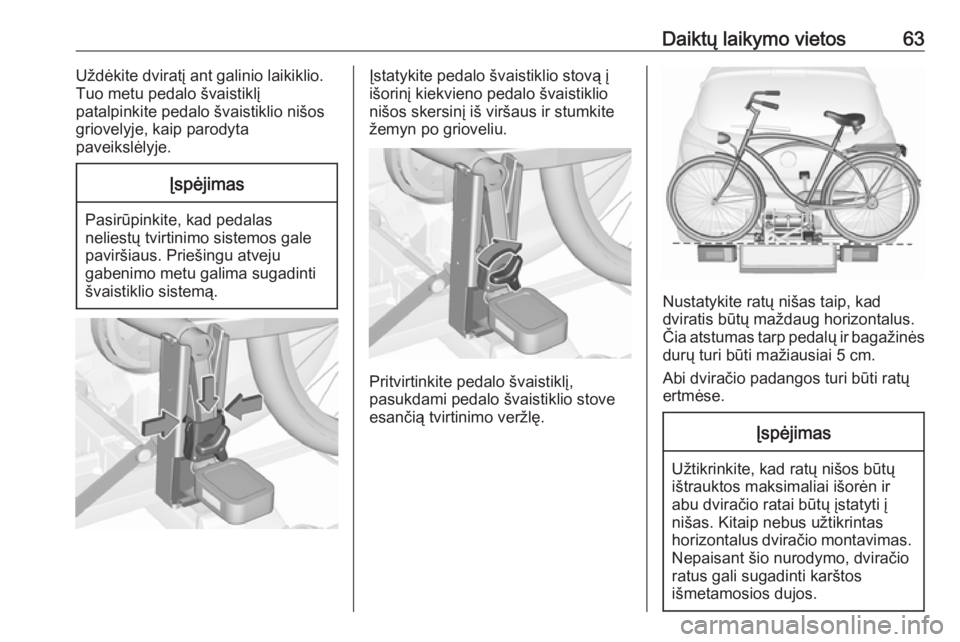

Daiktų laikymo vietos63Uždėkite dviratį ant galinio laikiklio.
Tuo metu pedalo švaistiklį
patalpinkite pedalo švaistiklio nišos
griovelyje, kaip parodyta
paveikslėlyje.Įspėjimas
Pasirūpinkite, kad pedalas
neliestų tvirtinimo sistemos gale
paviršiaus. Priešingu atveju
gabenimo metu galima sugadinti
švaistiklio sistemą.
Įstatykite pedalo švaistiklio stovą į
išorinį kiekvieno pedalo švaistiklio
nišos skersinį iš viršaus ir stumkite
žemyn po grioveliu.
Pritvirtinkite pedalo švaistiklį,
pasukdami pedalo švaistiklio stove
esančią tvirtinimo veržlę.
Nustatykite ratų nišas taip, kad
dviratis būtų maždaug horizontalus.
Čia atstumas tarp pedalų ir bagažinės
durų turi būti mažiausiai 5 cm.
Abi dviračio padangos turi būti ratų
ertmėse.
Įspėjimas
Užtikrinkite, kad ratų nišos būtų
ištrauktos maksimaliai išorėn ir
abu dviračio ratai būtų įstatyti į
nišas. Kitaip nebus užtikrintas
horizontalus dviračio montavimas. Nepaisant šio nurodymo, dviračio
ratus gali sugadinti karštos
išmetamosios dujos.

64Daiktų laikymo vietos

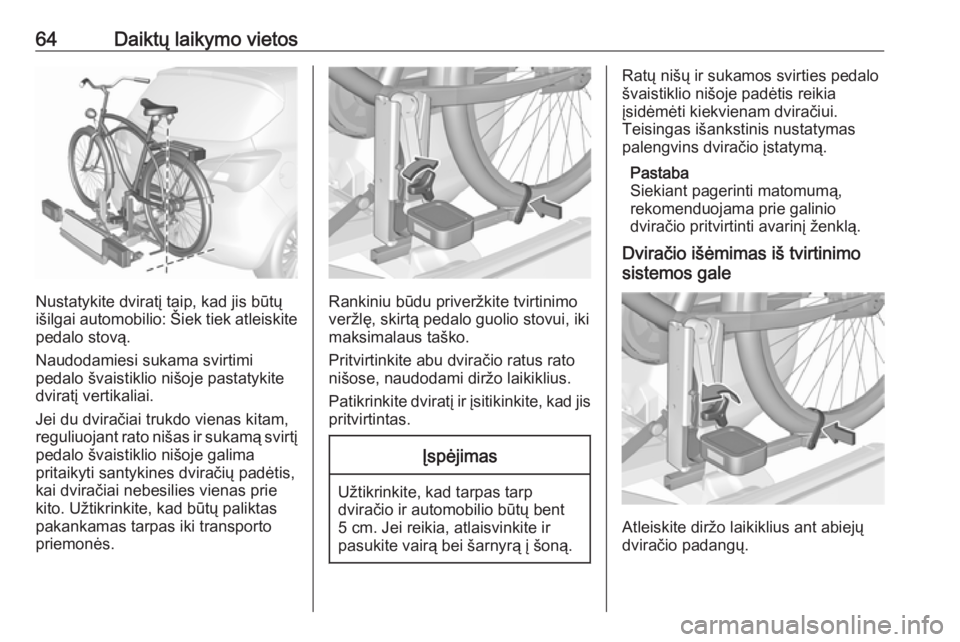

Nustatykite dviratį taip, kad jis būtų
išilgai automobilio: Šiek tiek atleiskite pedalo stovą.
Naudodamiesi sukama svirtimi
pedalo švaistiklio nišoje pastatykite
dviratį vertikaliai.
Jei du dviračiai trukdo vienas kitam,
reguliuojant rato nišas ir sukamą svirtį
pedalo švaistiklio nišoje galima
pritaikyti santykines dviračių padėtis,
kai dviračiai nebesilies vienas prie
kito. Užtikrinkite, kad būtų paliktas
pakankamas tarpas iki transporto
priemonės.Rankiniu būdu priveržkite tvirtinimo
veržlę, skirtą pedalo guolio stovui, iki
maksimalaus taško.
Pritvirtinkite abu dviračio ratus rato
nišose, naudodami diržo laikiklius.
Patikrinkite dviratį ir įsitikinkite, kad jis
pritvirtintas.
Įspėjimas
Užtikrinkite, kad tarpas tarp dviračio ir automobilio būtų bent
5 cm. Jei reikia, atlaisvinkite ir
pasukite vairą bei šarnyrą į šoną.
Ratų nišų ir sukamos svirties pedalo
švaistiklio nišoje padėtis reikia
įsidėmėti kiekvienam dviračiui.
Teisingas išankstinis nustatymas
palengvins dviračio įstatymą.
Pastaba
Siekiant pagerinti matomumą,
rekomenduojama prie galinio
dviračio pritvirtinti avarinį ženklą.
Dviračio išėmimas iš tvirtinimo
sistemos gale
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.

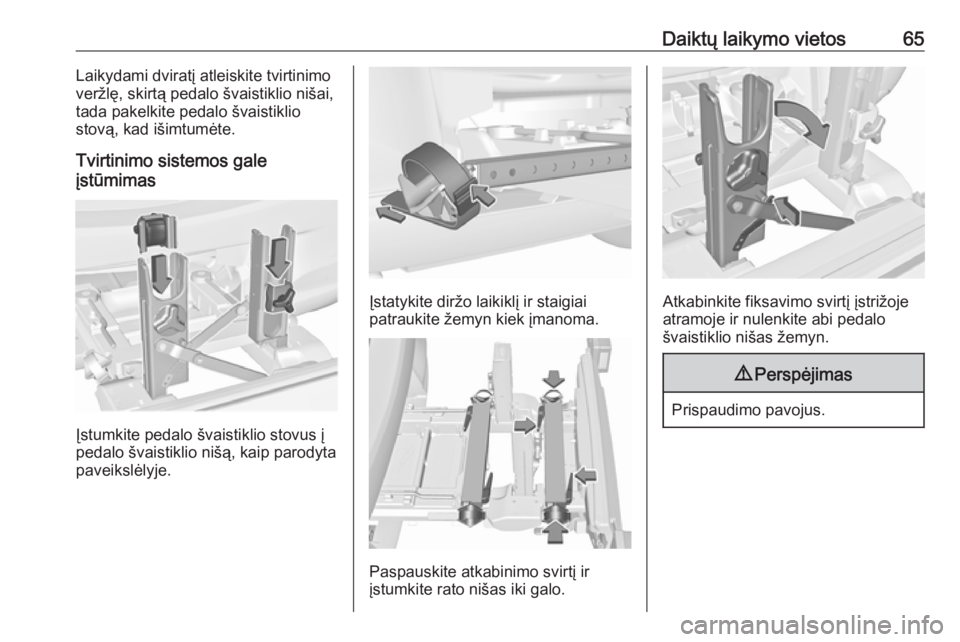

Daiktų laikymo vietos65Laikydami dviratį atleiskite tvirtinimo
veržlę, skirtą pedalo švaistiklio nišai,
tada pakelkite pedalo švaistiklio
stovą, kad išimtumėte.
Tvirtinimo sistemos gale
įstūmimas
Įstumkite pedalo švaistiklio stovus į
pedalo švaistiklio nišą, kaip parodyta
paveikslėlyje.
Įstatykite diržo laikiklį ir staigiai
patraukite žemyn kiek įmanoma.
Paspauskite atkabinimo svirtį ir
įstumkite rato nišas iki galo.
Atkabinkite fiksavimo svirtį įstrižoje
atramoje ir nulenkite abi pedalo
švaistiklio nišas žemyn.
9 Perspėjimas
Prispaudimo pavojus.

66Daiktų laikymo vietos

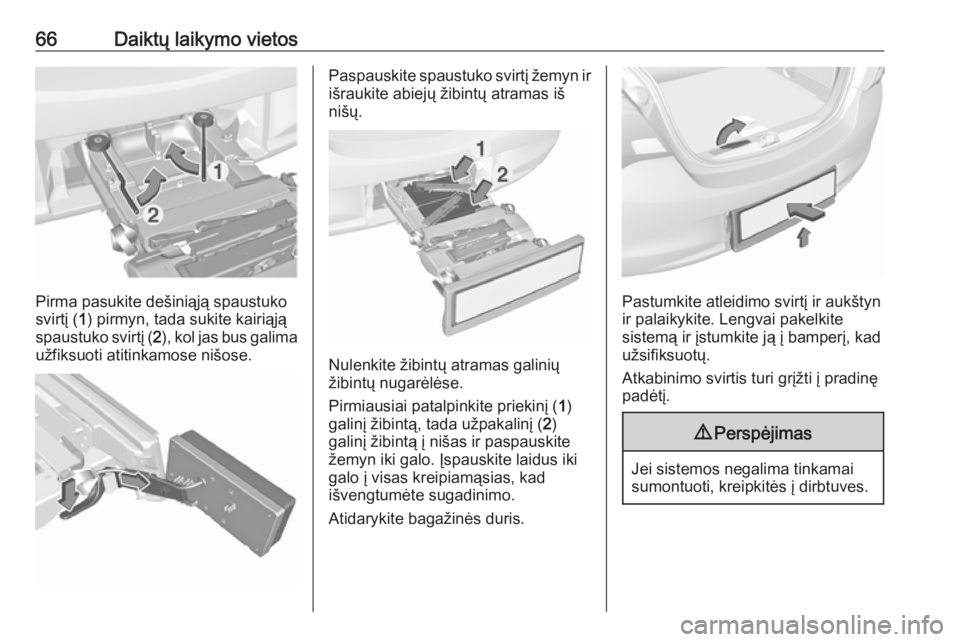

Pirma pasukite dešiniąją spaustuko
svirtį ( 1) pirmyn, tada sukite kairiąją
spaustuko svirtį ( 2), kol jas bus galima
užfiksuoti atitinkamose nišose.
Paspauskite spaustuko svirtį žemyn ir
išraukite abiejų žibintų atramas iš
nišų.
Nulenkite žibintų atramas galinių
žibintų nugarėlėse.
Pirmiausiai patalpinkite priekinį ( 1)
galinį žibintą, tada užpakalinį ( 2)
galinį žibintą į nišas ir paspauskite
žemyn iki galo. Įspauskite laidus iki
galo į visas kreipiamąsias, kad
išvengtumėte sugadinimo.
Atidarykite bagažinės duris.
Pastumkite atleidimo svirtį ir aukštyn
ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad
užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.

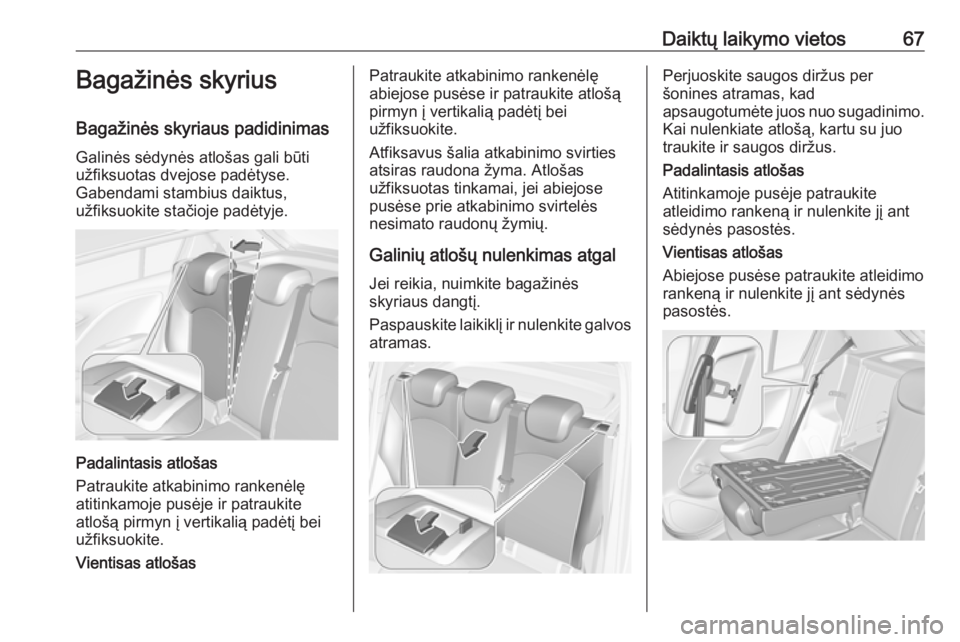

Daiktų laikymo vietos67Bagažinės skyrius
Bagažinės skyriaus padidinimas Galinės sėdynės atlošas gali būti
užfiksuotas dvejose padėtyse.
Gabendami stambius daiktus,
užfiksuokite stačioje padėtyje.
Padalintasis atlošas
Patraukite atkabinimo rankenėlę
atitinkamoje pusėje ir patraukite
atlošą pirmyn į vertikalią padėtį bei
užfiksuokite.
Vientisas atlošas
Patraukite atkabinimo rankenėlę
abiejose pusėse ir patraukite atlošą
pirmyn į vertikalią padėtį bei
užfiksuokite.
Atfiksavus šalia atkabinimo svirties
atsiras raudona žyma. Atlošas
užfiksuotas tinkamai, jei abiejose
pusėse prie atkabinimo svirtelės
nesimato raudonų žymių.
Galinių atlošų nulenkimas atgal
Jei reikia, nuimkite bagažinės
skyriaus dangtį.
Paspauskite laikiklį ir nulenkite galvos atramas.Perjuoskite saugos diržus per
šonines atramas, kad
apsaugotumėte juos nuo sugadinimo. Kai nulenkiate atlošą, kartu su juo
traukite ir saugos diržus.
Padalintasis atlošas
Atitinkamoje pusėje patraukite
atleidimo rankeną ir nulenkite jį ant
sėdynės pasostės.
Vientisas atlošas
Abiejose pusėse patraukite atleidimo rankeną ir nulenkite jį ant sėdynės
pasostės.

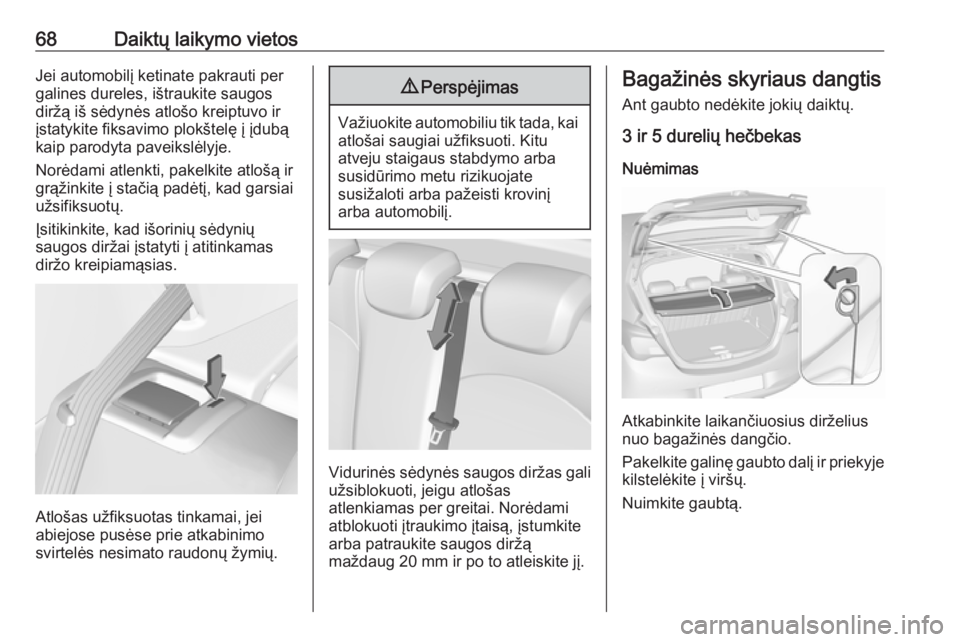

68Daiktų laikymo vietosJei automobilį ketinate pakrauti per
galines dureles, ištraukite saugos
diržą iš sėdynės atlošo kreiptuvo ir
įstatykite fiksavimo plokštelę į įdubą
kaip parodyta paveikslėlyje.
Norėdami atlenkti, pakelkite atlošą ir
grąžinkite į stačią padėtį, kad garsiai
užsifiksuotų.
Įsitikinkite, kad išorinių sėdynių
saugos diržai įstatyti į atitinkamas
diržo kreipiamąsias.
Atlošas užfiksuotas tinkamai, jei
abiejose pusėse prie atkabinimo
svirtelės nesimato raudonų žymių.
9 Perspėjimas
Važiuokite automobiliu tik tada, kai
atlošai saugiai užfiksuoti. Kitu
atveju staigaus stabdymo arba
susidūrimo metu rizikuojate
susižaloti arba pažeisti krovinį
arba automobilį.
Vidurinės sėdynės saugos diržas gali
užsiblokuoti, jeigu atlošas
atlenkiamas per greitai. Norėdami
atblokuoti įtraukimo įtaisą, įstumkite
arba patraukite saugos diržą
maždaug 20 mm ir po to atleiskite jį.
Bagažinės skyriaus dangtis
Ant gaubto nedėkite jokių daiktų.
3 ir 5 durelių hečbekas
Nuėmimas
Atkabinkite laikančiuosius dirželius
nuo bagažinės dangčio.
Pakelkite galinę gaubto dalį ir priekyje
kilstelėkite į viršų.
Nuimkite gaubtą.
