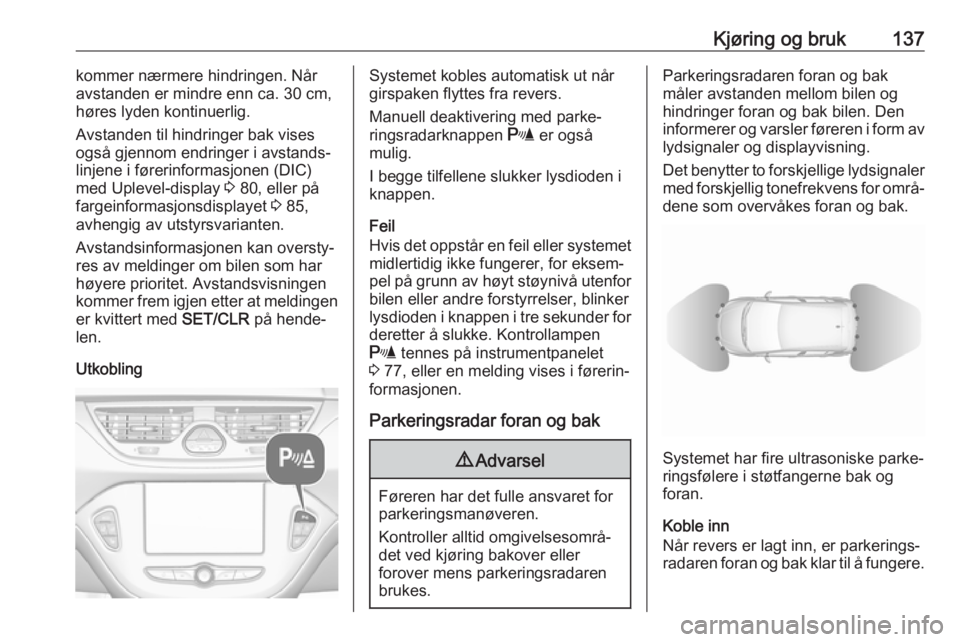

Kjøring og bruk137kommer nærmere hindringen. Når
avstanden er mindre enn ca. 30 cm,
høres lyden kontinuerlig.
Avstanden til hindringer bak vises
også gjennom endringer i avstands‐
linjene i førerinformasjonen (DIC)
med Uplevel-display 3 80, eller på
fargeinformasjonsdisplayet 3 85,
avhengig av utstyrsvarianten.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har
høyere prioritet. Avstandsvisningen
kommer frem igjen etter at meldingen
er kvittert med SET/CLR på hende‐
len.
UtkoblingSystemet kobles automatisk ut når
girspaken flyttes fra revers.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
I begge tilfellene slukker lysdioden i
knappen.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, for eksem‐
pel på grunn av høyt støynivå utenfor bilen eller andre forstyrrelser, blinker
lysdioden i knappen i tre sekunder for
deretter å slukke. Kontrollampen
r tennes på instrumentpanelet
3 77, eller en melding vises i førerin‐
formasjonen.
Parkeringsradar foran og bak9 Advarsel
Føreren har det fulle ansvaret for
parkeringsmanøveren.
Kontroller alltid omgivelsesområ‐
det ved kjøring bakover eller
forover mens parkeringsradaren
brukes.
Parkeringsradaren foran og bak
måler avstanden mellom bilen og
hindringer foran og bak bilen. Den
informerer og varsler føreren i form av lydsignaler og displayvisning.
Det benytter to forskjellige lydsignaler
med forskjellig tonefrekvens for områ‐ dene som overvåkes foran og bak.
Systemet har fire ultrasoniske parke‐
ringsfølere i støtfangerne bak og
foran.
Koble inn
Når revers er lagt inn, er parkerings‐
radaren foran og bak klar til å fungere.

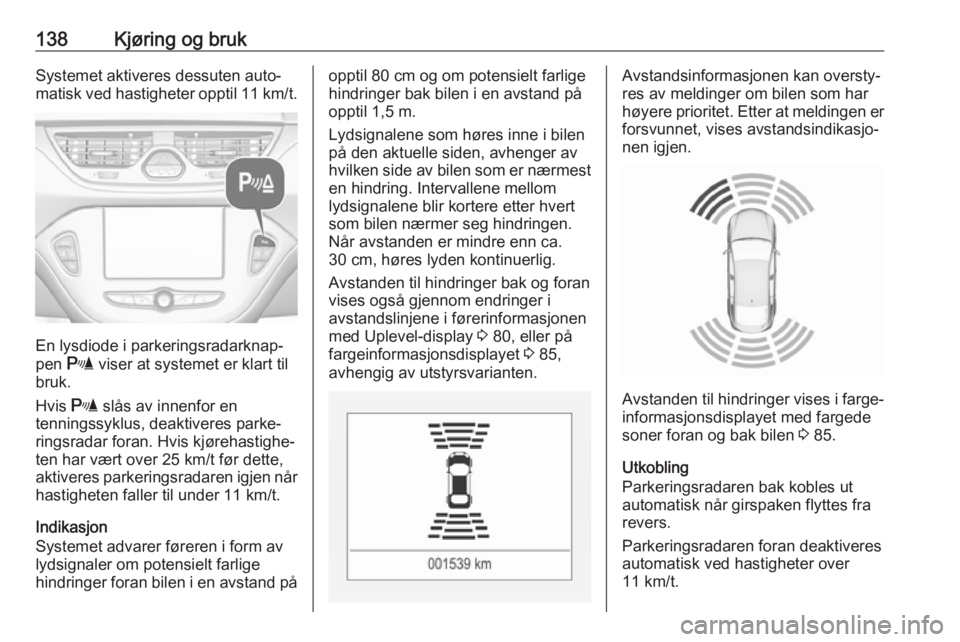

138Kjøring og brukSystemet aktiveres dessuten auto‐
matisk ved hastigheter opptil 11 km/t .
En lysdiode i parkeringsradarknap‐
pen r viser at systemet er klart til
bruk.
Hvis r slås av innenfor en
tenningssyklus, deaktiveres parke‐
ringsradar foran. Hvis kjørehastighe‐
ten har vært over 25 km/t før dette,
aktiveres parkeringsradaren igjen når hastigheten faller til under 11 km/t.
Indikasjon
Systemet advarer føreren i form av
lydsignaler om potensielt farlige
hindringer foran bilen i en avstand på
opptil 80 cm og om potensielt farlige
hindringer bak bilen i en avstand på
opptil 1,5 m.
Lydsignalene som høres inne i bilen
på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest
en hindring. Intervallene mellom
lydsignalene blir kortere etter hvert
som bilen nærmer seg hindringen.
Når avstanden er mindre enn ca.
30 cm, høres lyden kontinuerlig.
Avstanden til hindringer bak og foran
vises også gjennom endringer i
avstandslinjene i førerinformasjonen
med Uplevel-display 3 80, eller på
fargeinformasjonsdisplayet 3 85,
avhengig av utstyrsvarianten.Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har
høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Avstanden til hindringer vises i farge‐
informasjonsdisplayet med fargede
soner foran og bak bilen 3 85.
Utkobling
Parkeringsradaren bak kobles ut
automatisk når girspaken flyttes fra
revers.
Parkeringsradaren foran deaktiveres
automatisk ved hastigheter over
11 km/t.

Kjøring og bruk139

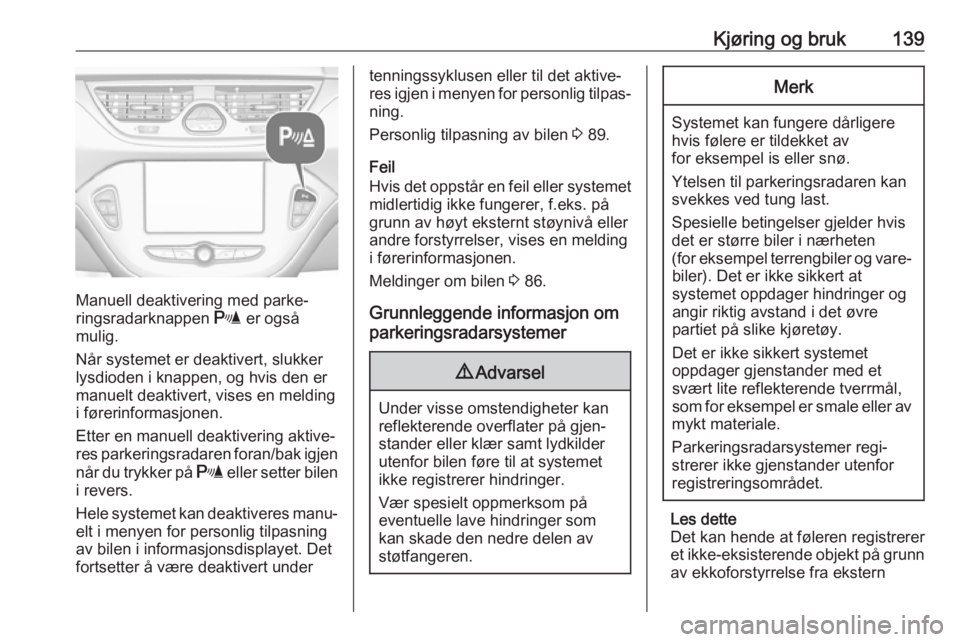

Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
Når systemet er deaktivert, slukker lysdioden i knappen, og hvis den er
manuelt deaktivert, vises en melding
i førerinformasjonen.
Etter en manuell deaktivering aktive‐
res parkeringsradaren foran/bak igjen
når du trykker på r eller setter bilen
i revers.
Hele systemet kan deaktiveres manu‐ elt i menyen for personlig tilpasning
av bilen i informasjonsdisplayet. Det
fortsetter å være deaktivert under
tenningssyklusen eller til det aktive‐
res igjen i menyen for personlig tilpas‐
ning.
Personlig tilpasning av bilen 3 89.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 86.
Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern

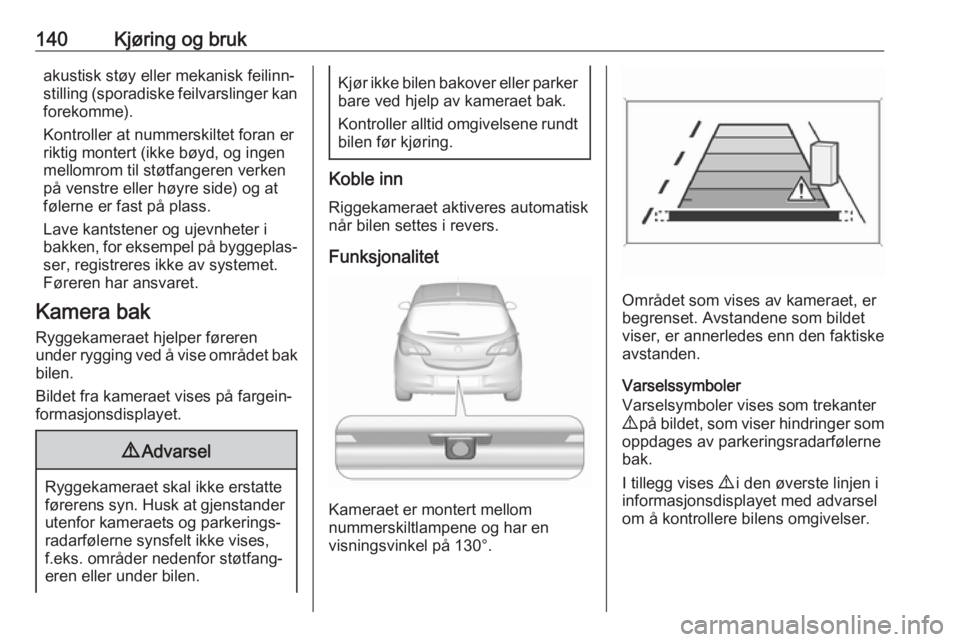

140Kjøring og brukakustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskiltet foran er
riktig montert (ikke bøyd, og ingen
mellomrom til støtfangeren verken
på venstre eller høyre side) og at
følerne er fast på plass.
Lave kantstener og ujevnheter i
bakken, for eksempel på byggeplas‐
ser, registreres ikke av systemet.
Føreren har ansvaret.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på fargein‐
formasjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander
utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Kjør ikke bilen bakover eller parker bare ved hjelp av kameraet bak.
Kontroller alltid omgivelsene rundt bilen før kjøring.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert mellom
nummerskiltlampene og har en
visningsvinkel på 130°.
Området som vises av kameraet, er begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Varselssymboler
Varselsymboler vises som trekanter
9 på bildet, som viser hindringer som
oppdages av parkeringsradarfølerne
bak.
I tillegg vises 9 i den øverste linjen i
informasjonsdisplayet med advarsel om å kontrollere bilens omgivelser.

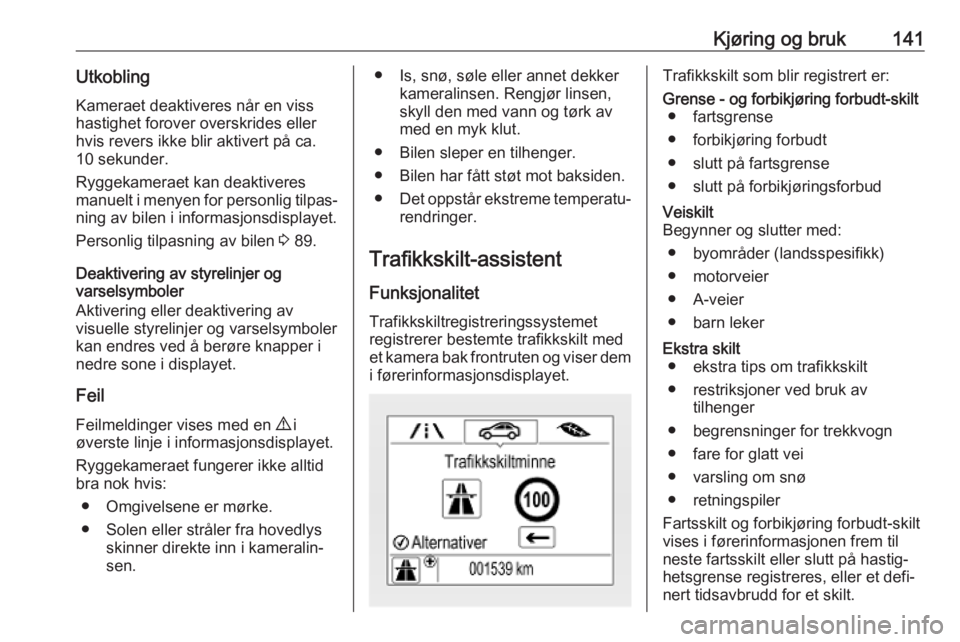

Kjøring og bruk141UtkoblingKameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Ryggekameraet kan deaktiveres
manuelt i menyen for personlig tilpas‐
ning av bilen i informasjonsdisplayet.
Personlig tilpasning av bilen 3 89.
Deaktivering av styrelinjer og
varselsymboler
Aktivering eller deaktivering av
visuelle styrelinjer og varselsymboler kan endres ved å berøre knapper i
nedre sone i displayet.
Feil
Feilmeldinger vises med en 9 i
øverste linje i informasjonsdisplayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sen.● Is, snø, søle eller annet dekker kameralinsen. Rengjør linsen,
skyll den med vann og tørk av
med en myk klut.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.
Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemetregistrerer bestemte trafikkskilt med
et kamera bak frontruten og viser dem
i førerinformasjonsdisplayet.Trafikkskilt som blir registrert er:Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt
● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● restriksjoner ved bruk av tilhenger
● begrensninger for trekkvogn ● fare for glatt vei
● varsling om snø
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt
vises i førerinformasjonen frem til
neste fartsskilt eller slutt på hastig‐
hetsgrense registreres, eller et defi‐
nert tidsavbrudd for et skilt.

142Kjøring og bruk

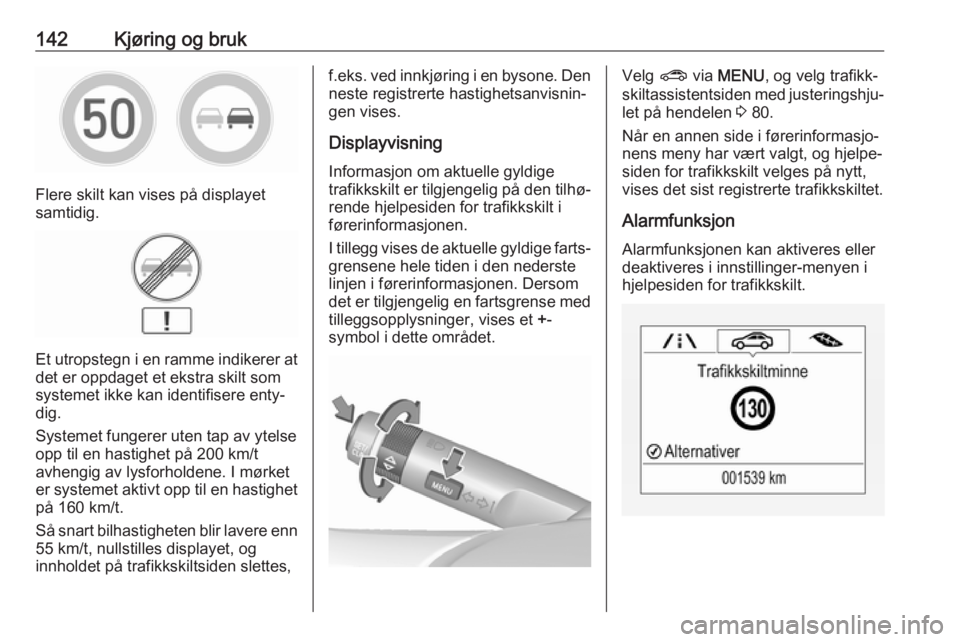

Flere skilt kan vises på displayet
samtidig.
Et utropstegn i en ramme indikerer at
det er oppdaget et ekstra skilt som
systemet ikke kan identifisere enty‐
dig.
Systemet fungerer uten tap av ytelse
opp til en hastighet på 200 km/t
avhengig av lysforholdene. I mørket
er systemet aktivt opp til en hastighet på 160 km/t.
Så snart bilhastigheten blir lavere enn
55 km/t, nullstilles displayet, og
innholdet på trafikkskiltsiden slettes,
f.eks. ved innkjøring i en bysone. Den neste registrerte hastighetsanvisnin‐
gen vises.
Displayvisning
Informasjon om aktuelle gyldige
trafikkskilt er tilgjengelig på den tilhø‐
rende hjelpesiden for trafikkskilt i
førerinformasjonen.
I tillegg vises de aktuelle gyldige farts‐ grensene hele tiden i den nederste
linjen i førerinformasjonen. Dersom
det er tilgjengelig en fartsgrense med
tilleggsopplysninger, vises et +-
symbol i dette området.Velg ? via MENU , og velg trafikk‐
skiltassistentsiden med justeringshju‐
let på hendelen 3 80.
Når en annen side i førerinformasjo‐
nens meny har vært valgt, og hjelpe‐
siden for trafikkskilt velges på nytt, vises det sist registrerte trafikkskiltet.
Alarmfunksjon
Alarmfunksjonen kan aktiveres eller
deaktiveres i innstillinger-menyen i
hjelpesiden for trafikkskilt.

Pleie av bilen171Nr.Strømkrets1–2–3Elektriske vinduer4Spenningsomformer5Karosserielektronikk 16Karosserielektronikk 27Karosserielektronikk 38Karosserielektronikk 49Karosserielektronikk 510Karosserielektronikk 611Karosserielektronikk 712Karosserielektronikk 813–14Bakluke15Kollisjonsputesystem16Datakoblingskontakt17TenningenNr.Strømkrets18Klimaanlegg19–20Parkeringsradar, regnføler,
kamera foran21Bremsebryter22Infotainmentsystem23Display24–25Tilbehørskontakt26Instrumentpanel27–28–29–30–31Horn32–33Oppvarmet rattNr.Strømkrets34–35Dekkreparasjonssett36–37Bakrutevisker38Sigarettenner39Elektriske vinduer, automatgirdi‐ splay40–

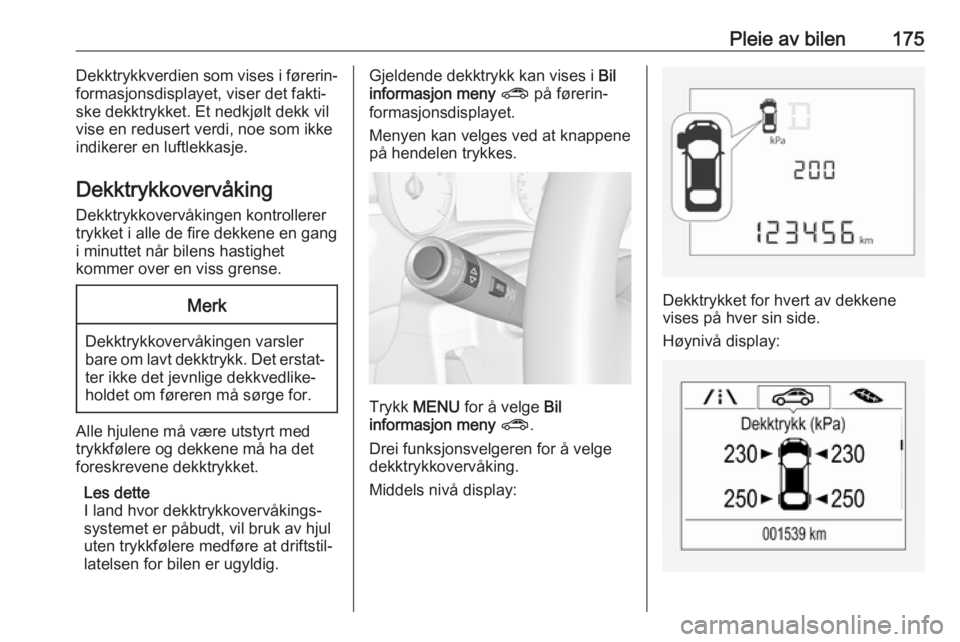

Pleie av bilen175Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking Dekktrykkovervåkingen kontrollerer
trykket i alle de fire dekkene en gang
i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at driftstil‐
latelsen for bilen er ugyldig.
Gjeldende dekktrykk kan vises i Bil
informasjon meny ? på førerin‐
formasjonsdisplayet.
Menyen kan velges ved at knappene
på hendelen trykkes.
Trykk MENU for å velge Bil
informasjon meny ? .
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Middels nivå display:
Dekktrykket for hvert av dekkene
vises på hver sin side.
Høynivå display:

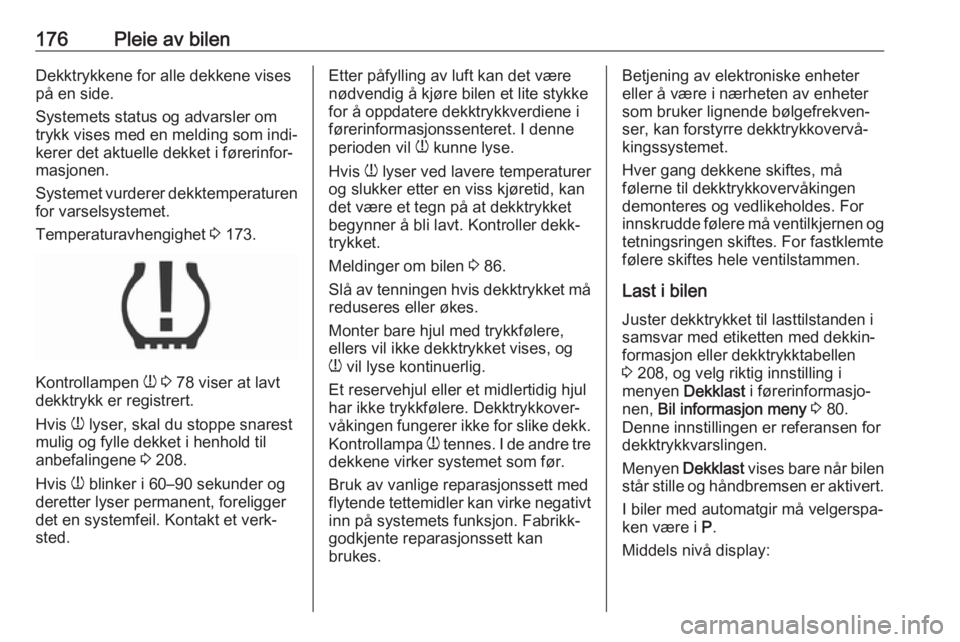

176Pleie av bilenDekktrykkene for alle dekkene vises
på en side.
Systemets status og advarsler om
trykk vises med en melding som indi‐ kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen
for varselsystemet.
Temperaturavhengighet 3 173.
Kontrollampen w 3 78 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 208.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at dekktrykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 86.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike dekk.
Kontrollampa w tennes. I de andre tre
dekkene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen
3 208, og velg riktig innstilling i
menyen Dekklast i førerinformasjo‐
nen, Bil informasjon meny 3 80.
Denne innstillingen er referansen for
dekktrykkvarslingen.
Menyen Dekklast vises bare når bilen
står stille og håndbremsen er aktivert.
I biler med automatgir må velgerspa‐
ken være i P.

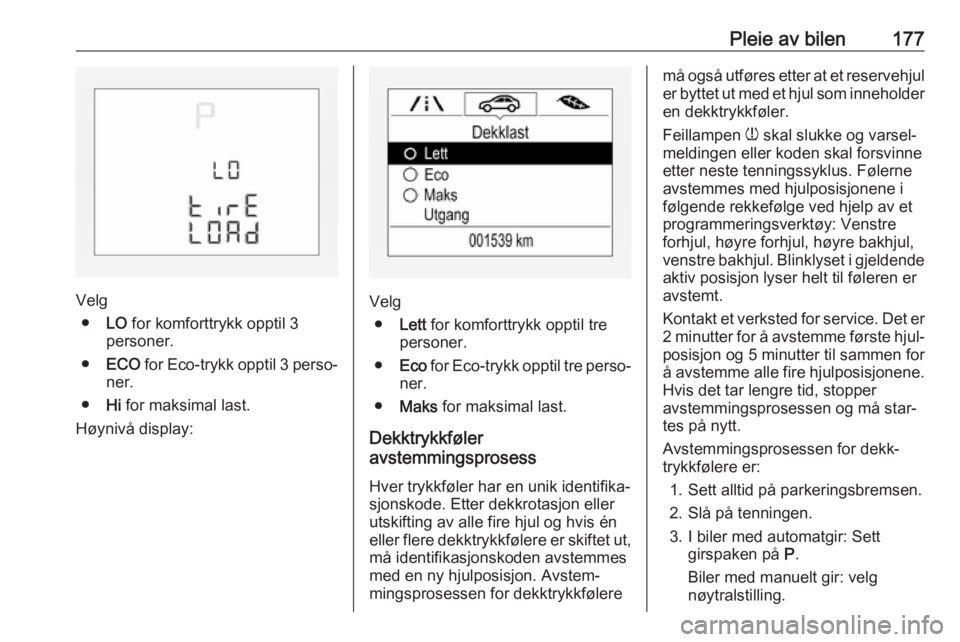

Middels nivå display:

Pleie av bilen177
Velg● LO for komforttrykk opptil 3
personer.
● ECO for Eco-trykk opptil 3 perso‐
ner.
● Hi for maksimal last.
Høynivå display:Velg ● Lett for komforttrykk opptil tre
personer.
● Eco for Eco-trykk opptil tre perso‐
ner.
● Maks for maksimal last.
Dekktrykkføler
avstemmingsprosess
Hver trykkføler har en unik identifika‐
sjonskode. Etter dekkrotasjon eller
utskifting av alle fire hjul og hvis én
eller flere dekktrykkfølere er skiftet ut,
må identifikasjonskoden avstemmes
med en ny hjulposisjon. Avstem‐
mingsprosessen for dekktrykkfølere
må også utføres etter at et reservehjul
er byttet ut med et hjul som inneholder en dekktrykkføler.
Feillampen w skal slukke og varsel‐
meldingen eller koden skal forsvinne
etter neste tenningssyklus. Følerne
avstemmes med hjulposisjonene i
følgende rekkefølge ved hjelp av et
programmeringsverktøy: Venstre
forhjul, høyre forhjul, høyre bakhjul,
venstre bakhjul. Blinklyset i gjeldende
aktiv posisjon lyser helt til føleren er avstemt.
Kontakt et verksted for service. Det er 2 minutter for å avstemme første hjul‐
posisjon og 5 minutter til sammen for
å avstemme alle fire hjulposisjonene.
Hvis det tar lengre tid, stopper
avstemmingsprosessen og må star‐
tes på nytt.
Avstemmingsprosessen for dekk‐
trykkfølere er:
1. Sett alltid på parkeringsbremsen.
2. Slå på tenningen.
3. I biler med automatgir: Sett girspaken på P.
Biler med manuelt gir: velg
nøytralstilling.
