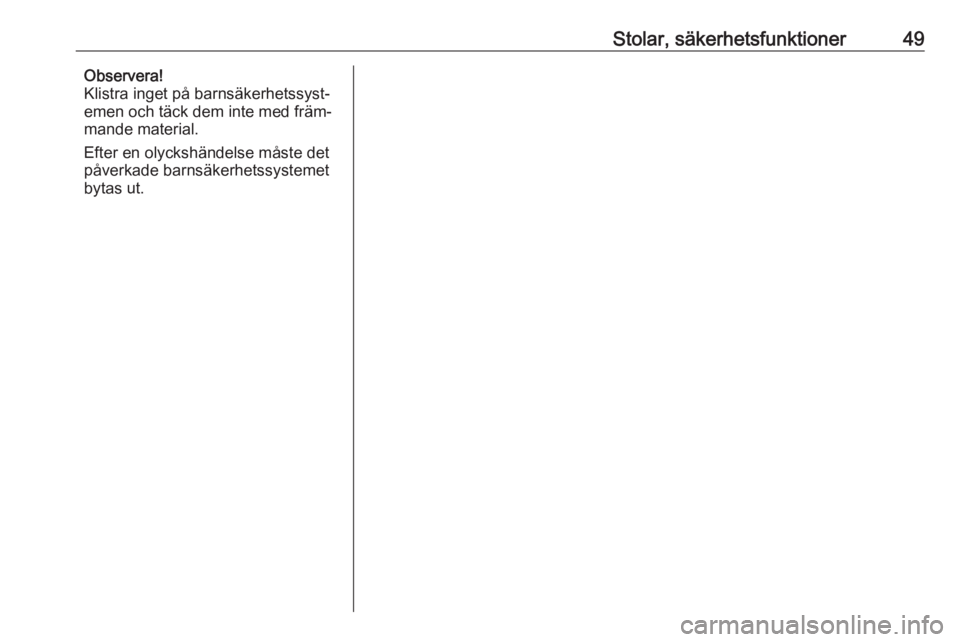

Stolar, säkerhetsfunktioner49Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

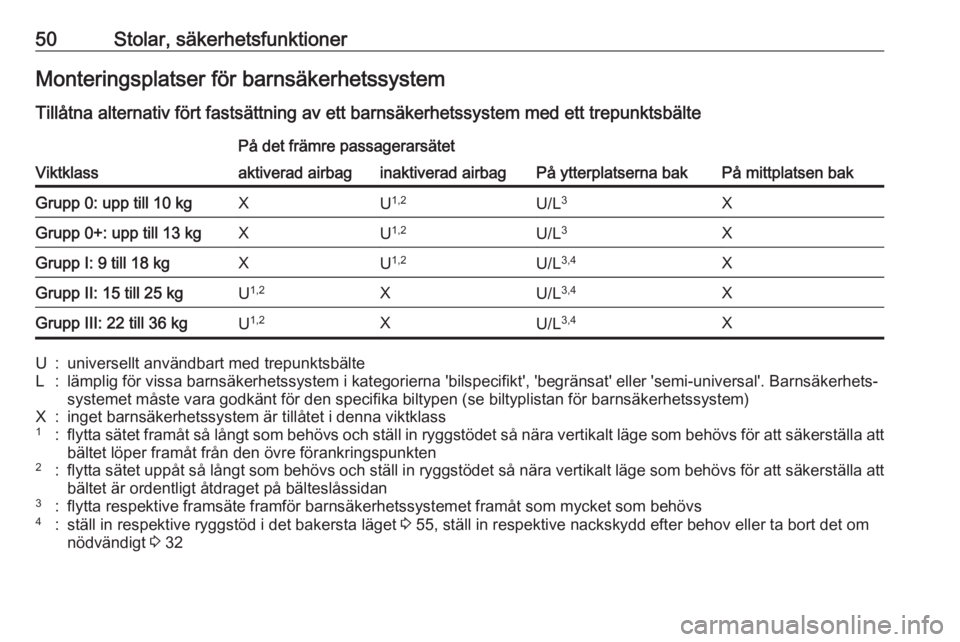

50Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbaginaktiverad airbagGrupp 0: upp till 10 kgXU 1,2U/L 3XGrupp 0+: upp till 13 kgXU1,2U/L 3XGrupp I: 9 till 18 kgXU1,2U/L 3,4XGrupp II: 15 till 25 kgU1,2XU/L 3,4XGrupp III: 22 till 36 kgU1,2XU/L 3,4XU:universellt användbart med trepunktsbälteL:lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X:inget barnsäkerhetssystem är tillåtet i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att
bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive ryggstöd i det bakersta läget 3 55, ställ in respektive nackskydd efter behov eller ta bort det om
nödvändigt 3 32

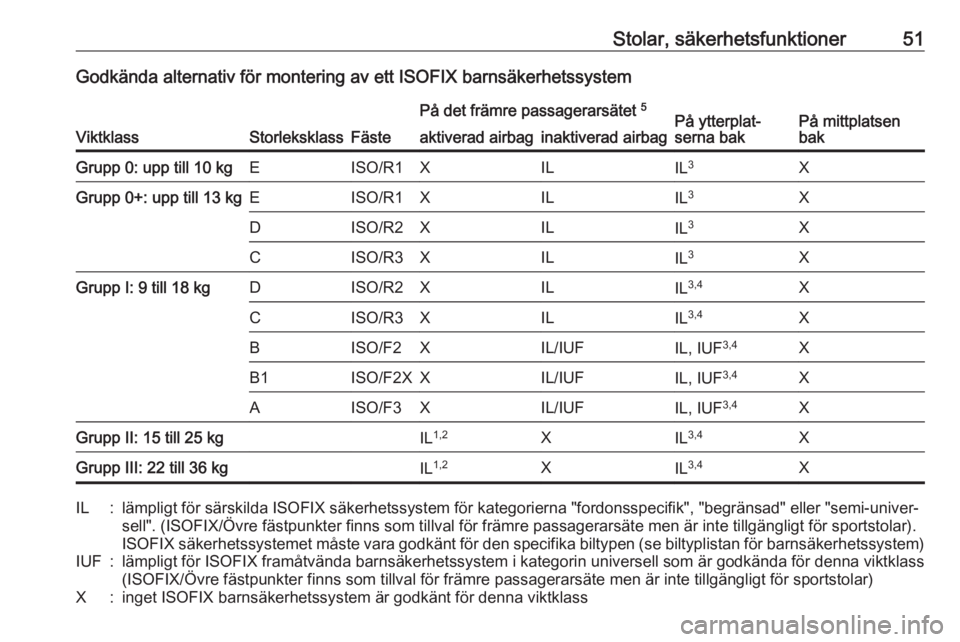

Stolar, säkerhetsfunktioner51Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem
ViktklassStorleksklassFäste
På det främre passagerarsätet 5På ytterplat‐
serna bakPå mittplatsen
bakaktiverad airbaginaktiverad airbagGrupp 0: upp till 10 kgEISO/R1XILIL 3XGrupp 0+: upp till 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGrupp I: 9 till 18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XGrupp II: 15 till 25 kgIL1,2XIL3,4XGrupp III: 22 till 36 kgIL 1,2XIL3,4XIL:lämpligt för särskilda ISOFIX säkerhetssystem för kategorierna "fordonsspecifik", "begränsad" eller "semi-univer‐
sell". (ISOFIX/Övre fästpunkter finns som tillval för främre passagerarsäte men är inte tillgängligt för sportstolar). ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämpligt för ISOFIX framåtvända barnsäkerhetssystem i kategorin universell som är godkända för denna viktklass
(ISOFIX/Övre fästpunkter finns som tillval för främre passagerarsäte men är inte tillgängligt för sportstolar)X:inget ISOFIX barnsäkerhetssystem är godkänt för denna viktklass

52Stolar, säkerhetsfunktioner1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställaatt bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställaatt bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive ryggstöd i det bakersta läget 3 55, ställ in respektive nackskydd efter behov eller ta bort det om
nödvändigt 3 325:ISOFIX/Övre fästpunkter finns som tillval för främre passagerarsäte (ej tillgängligt för sportstolar)
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

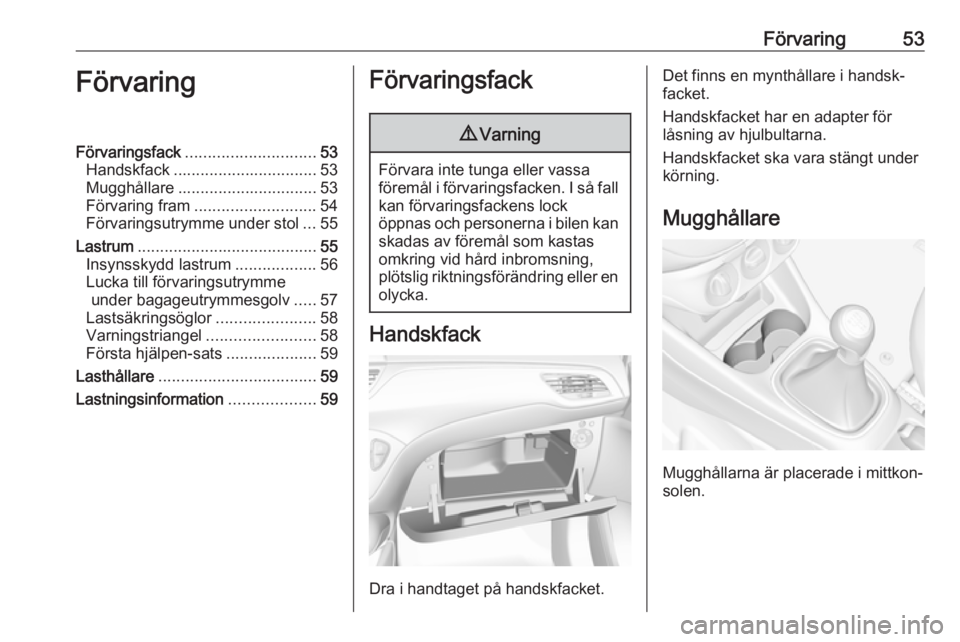

Förvaring53FörvaringFörvaringsfack............................. 53
Handskfack ................................ 53
Mugghållare ............................... 53
Förvaring fram ........................... 54
Förvaringsutrymme under stol ...55
Lastrum ........................................ 55
Insynsskydd lastrum ..................56
Lucka till förvaringsutrymme under bagageutrymmesgolv .....57
Lastsäkringsöglor ......................58
Varningstriangel ........................58
Första hjälpen-sats ....................59
Lasthållare ................................... 59
Lastningsinformation ...................59Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Det finns en mynthållare i handsk‐
facket.
Handskfacket har en adapter för
låsning av hjulbultarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

54Förvaring
Fickorna i dörrarna har plats för flas‐
kor.
Ytterligare flaskhållare finns i sidopa‐
nelerna bak.
Elastiskt band för mugghållare
Ett flyttbart gummiband finns i förvar‐
ingsutrymmet framför växelspaken.
Dra ut bandet för att fästa en mugg
eller ett askfat.
Förvaring fram
Förvaringsfack finns under belys‐
ningsströmställaren, i mittkonsolen
och i dörrarna.
Ytterligare förvaringsfack finns i sido‐ panelerna bredvid baksätet.

Förvaring55Förvaringsutrymme understol
Lyft facket i greppet och dra ut det.
Största belastning: 1,5 kg. Stäng
genom att trycka in tills lådan låser
fast.
Lastrum
Bagagerumsförstoring
Baksätenas ryggstöd kan låsas i två
lägen. Vid transport av skrymmande
föremål, lås det då i upprätt läge.
Delat ryggstöd
Dra i frigöringshandtaget på önskad
sida, dra ryggstödet framåt tills det är i lodrätt läge och låt det haka fast.
Helt ryggstöd
Dra i frigöringshandtaget på båda sidorna, dra ryggstödet framåt tills det
är i lodrätt läge och låt det haka fast.
Vid frigöringen syns en röd markering
bredvid frigöringshandtaget. Rygg‐
stödet har inte fäst ordentligt förrän de
röda märkena på båda sidorna nära
frigöringsspaken inte längre är
synliga.
Fälla ner ryggstöden bak
Ta bort lastutrymmets skydd vid
behov.
Tryck ner nackstöden genom att
trycka på spärrhaken.
För säkerhetsbältena genom sidohål‐
larna så att de inte skadas. När du
fäller ner ryggstödet drar du samtidigt i bältena.

56FörvaringDelat ryggstöd
Dra i frigöringshandtaget på relevant
sida och fäll ned det på sätesdynan.
Helt ryggstöd
Dra i frigöringshandtaget på båda
sidor och fäll ned det på sätesdynan.
Om du ska lasta bilen via en bakdörr
tar du ut säkerhetsbältet ur ryggstö‐ dets styrning och för in låsplattan i
försänkningen på det sätt som visas i
bilden.
För att fälla upp ryggstödet lyfter du
det och riktar in det i upprätt läge tills
det fäster hörbart.
Se till att de ytterplatsernas bälten
placeras i sina respektive bältesstyr‐
ningar.
Ryggstödet har inte fäst ordentligt
förrän de röda märkena på båda
sidorna nära frigöringsspaken inte
längre är synliga.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Mittplatsens säkerhetsbälte kan
blockeras om ryggstödet fälls upp för
snabbt. Du lossar inrullningsspärren
genom att skjuta in eller dra ut säker‐
hetsbältet ca 20 mm och sedan
släppa det.
Insynsskydd lastrum Lägg inga föremål på skyddet.

Förvaring573-dörrars / 5-dörrars halvkombi
Demontering
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat,
förvara insynsskydd bagageutrymme
på baksätena eller ta bort det från
bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till förvaringsutrymme under
bagageutrymmesgolv
Golvskydd i lastutrymmet
Lyft upp den bakre delen av golvskyd‐ det för att komma åt haveriutrust‐
ningen.
Verktyg 3 173.
I modeller med en däckreparations‐
sats på höger sida i lastutrymmet, kan försänkningen för reservhjulet
användas som ett extra förvarings‐
fack.
Däckreparationssats 3 181.
Dubbelt lastgolv Det dubbla lastgolvet kan sättas in i
lastutrymmet i två lägen:
● direkt över luckan till reservhjuls‐
baljan eller golvskyddet
● eller i de övre öppningarna i last‐
utrymmet
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.

58FörvaringFör att sätta in lastgolvet, tryck det
framåt i respektive styrning och lägg
sedan ned det.
Om golvet monteras i det övre läget
kan utrymmet mellan lastgolvet och
reservhjulsluckan användas som
förvaringsutrymme.
I det här läget kan ett i princip helt
plant lastutrymme skapas om baksä‐
tens ryggstöd fälls framåt.
Det dubbla lastgolvet tål last på upp
till 100 kg . I det nedre läget håller det
dubbla lastgolvet för den högsta
tillåtna belastningen.Lastsäkringsöglor
3-dörrars / 5-dörrars halvkombi
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Varningstriangel
Varningstriangeln är placerad i last‐
rummet under bakluckan.
