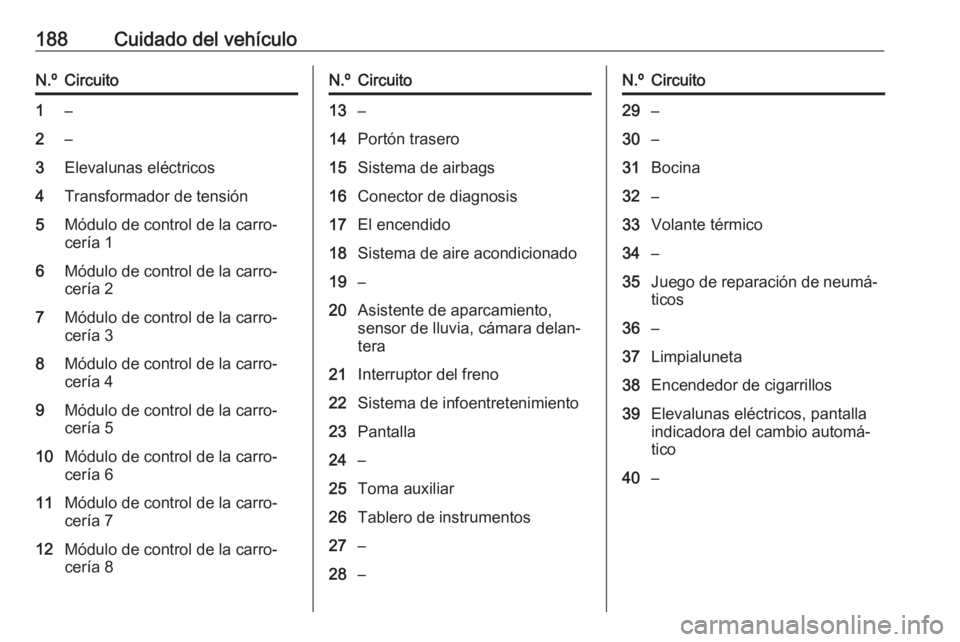

188Cuidado del vehículoN.ºCircuito1–2–3Elevalunas eléctricos4Transformador de tensión5Módulo de control de la carro‐
cería 16Módulo de control de la carro‐
cería 27Módulo de control de la carro‐
cería 38Módulo de control de la carro‐
cería 49Módulo de control de la carro‐
cería 510Módulo de control de la carro‐
cería 611Módulo de control de la carro‐
cería 712Módulo de control de la carro‐
cería 8N.ºCircuito13–14Portón trasero15Sistema de airbags16Conector de diagnosis17El encendido18Sistema de aire acondicionado19–20Asistente de aparcamiento,
sensor de lluvia, cámara delan‐
tera21Interruptor del freno22Sistema de infoentretenimiento23Pantalla24–25Toma auxiliar26Tablero de instrumentos27–28–N.ºCircuito29–30–31Bocina32–33Volante térmico34–35Juego de reparación de neumá‐
ticos36–37Limpialuneta38Encendedor de cigarrillos39Elevalunas eléctricos, pantalla
indicadora del cambio automá‐
tico40–

192Cuidado del vehículomáxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Si hay que reducir o aumentar la presión de los neumáticos, desco‐necte el encendido. Después de ajus‐
tar la presión de los neumáticos
conecte el encendido y seleccione el ajuste relevante en la página Carga
de los neumáticos en el centro de
información del conductor 3 88.
Dependencia de la temperatura La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐
nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión
de los cuatro neumáticos una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
Menú de información del
vehículo ? del centro de informa‐
ción del conductor.
El menú se puede seleccionar
pulsando los botones en la palanca.

194Cuidado del vehículoSi w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se enciende con
temperaturas bajas y luego se apaga
después de conducir, podría indicar
un problema de presión de neumáti‐
cos baja. Comprobar la presión de los
neumáticos.
Mensajes del vehículo 3 95.
Si hay que reducir o aumentar la
presión de los neumáticos, desco‐ necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema decontrol de presión de los neumáticos
no funciona para este tipo de neumá‐ ticos. Se enciende el testigo de
control w. El sistema sigue funcio‐
nando para los otros tres neumáticos.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso
del sensor atornillado, sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas; sustituya el vástago de
válvula completo.Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre
neumáticos o el cuadro de presiones
de los neumáticos 3 229 y selec‐
cione el ajuste correspondiente en el
menú Carga neumáticos del centro
de información del conductor, Menú
de información del vehículo 3 88.
Este ajuste es la referencia para las
advertencias de presión de los
neumáticos.
El menú Carga neumáticos aparece
únicamente cuando el vehículo está
detenido y el freno de estaciona‐
miento está aplicado.
En vehículos con cambio automático, la palanca selectora debe encon‐trarse en P.
Pantalla de gama media:

Cuidado del vehículo195
Seleccione● LO para presión de confort hasta
tres personas.
● ECO para presión Eco hasta tres
personas.
● Hi para carga completa.
Pantalla de gama alta:Seleccione ● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta tres
personas.
● Max para carga completa.
Proceso de ajuste del sensor de presión de los neumáticos
Cada sensor de presión tiene un
código de identificación único. El
código de identificación se debe
corresponder con la posición de la
nueva rueda después de girar las
ruedas o intercambiar el juego
completo de rueda o se han sustituido
más sensores de presión de los
neumáticos. Asimismo, el proceso de emparejamiento de los sensores de
presión de los neumáticos debería
realizarse después de sustituir el
neumático de repuesto por una rueda
de carretera con el sensor de presión
de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían
apagarse en el próximo ciclo de
encendido. Los sensores se empare‐
jan con las posiciones del neumático/ llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. El
intermitente de la posición activa
actualmente se ilumina hasta que se
empareje el sensor.
Consulte con un taller para su revi‐
sión. Hay un plazo de 2 minutos para
emparejar la primera posición de
rueda y de 5 minutos en total para las
cuatro posiciones. Si tarda más, el
proceso de emparejamiento se
cancela y hay que volver a empezar.

196Cuidado del vehículoEl proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido.
3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual: seleccione cambio muerto.
4. Usar MENU en la palanca para
seleccionar el Menú de
información del vehículo ? en
el centro de información del
conductor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
Pantalla de gama media:
Pantalla de gama alta:
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la
válvula. Luego pulse el botón para activar el sensor de presión de los
neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 9.

Cuidado del vehículo19712. Continúe con la rueda traseraizquierda y repita el procedi‐
miento del paso 9. La bocina
suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con la rueda trasera izquierda y que el
proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de las
presiones de los neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 88.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Los neumáticos envejecen, aunque
no se usen. Recomendamos sustituir los neumáticos cada seis años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar la presión nominal de los
neumáticos y realizar otras modifica‐
ciones en el vehículo.
Al cambiar a neumáticos de otro
tamaño, haga sustituir la pegatina
con la presión de los neumáticos.
Sistema de control de presión de los
neumáticos 3 192.Atención
Al cambiar a llantas de
14 pulgadas de diámetro, se redu‐ cirá la separación hasta el suelo.
Esto debe tenerse en cuenta al
pasar sobre obstáculos.

Información de clientes231Frecuencia de funcionamiento:
2402 - 2480 MHz
Salida máxima: 4 dBm
Módulo OnStar
LG Electronics
European Shared Service center B.V., Krijgsman 1, 1186 DM Amstel‐
veen, The NetherlandsFrecuencia de
funcionamiento
(MHz)Salida máxima
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Transmisor del mando a distancia
Continental Automotive GmbH
Siemensstraße 12, 93055 Regens‐
burg, Germany
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: -5,7 dBm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐ gen, Germany
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: -4 dBm
Receptor de control remoto del
calefactor de estacionamiento
Eberspaecher Climate Control
Systems GmbH & Co. KG
Eberspaecherstrasse 24, 73730
Esslingen, Germany
Frecuencia de funcionamiento: N/A
Salida máxima: N/A
Transmisor de control remoto del
calefactor de estacionamiento
Eberspaecher Climate Control
Systems GmbH & Co. KG
Eberspaecherstrasse 24, 73730
Esslingen, Germany
Frecuencia de funcionamiento:
434,6 MHzSalida máxima: 10 dBm
Receptor del mando a distancia
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Frecuencia de funcionamiento: N/A
Salida máxima: N/A
Sensores de presión de los
neumáticos
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: 10 dBm

Información de clientes237App Store®
e iTunes Store ®
son
marcas comerciales registradas de
Apple Inc.
iPhone ®
, iPod ®
, iPod touch ®
, iPod
nano ®
, iPad ®
y Siri ®
son marcas
comerciales registradas de Apple Inc.Bluetooth SIG, Inc.
Bluetooth ®
es una marca comercial
registrada de Bluetooth SIG, Inc.DivX, LLC
DivX ®
y DivX Certified ®
son marcas
comerciales registradas de DivX,
LLC.EnGIS Technologies, Inc.
BringGo ®
es una marca comercial
registrada de EnGIS Technologies,
Inc.Google Inc.
Android™ y Google Play™ Store son
marcas comerciales de Google Inc.Stitcher Inc.
Stitcher™ es una marca comercial de
Stitcher, Inc.Velcro Companies
Velcro ®
es una marca comercial
registrada de Velcro Companies.Verband der Automobilindustrie e.V.
AdBlue ®
es una marca comercial
registrada de VDA.Registro de datos del
vehículo y privacidad
Registradores de datos
El vehículo está equipado de unida‐
des de mando electrónico. Las unida‐
des de mando procesan datos que
reciben los sensores del vehículo, por
ejemplo, que generan ellos mismos o que intercambian entre sí. Algunas
unidades de mando son necesarias
para el funcionamiento seguro de
vehículo, otras ayudan a la conduc‐
ción (sistemas de ayuda a la conduc‐
ción) y otras proporcionan confort o
funciones de infoentretenimiento.
A continuación se incluye información general acerca del procesamiento dedatos en el vehículo. Encontrará
información adicional como qué
datos específicos se cargan, almace‐
nan y ceden a terceros y con qué
objetivo conforme a la palabra clave
Protección de datos estrechamente
vinculada a las referencias de las
características funcionales afectadas

238Información de clientesen el manual de instrucciones rele‐
vante o en los términos generales de
venta. También están disponibles en
línea.
Datos de funcionamiento del
vehículo
Las unidades de mando procesan
datos para el funcionamiento del
vehículo.
Estos datos incluyen, por ejemplo: ● información de estado del vehículo (por ejemplo, velocidad,retardo de movimiento, acelera‐
ción lateral, velocidad de giro de
rueda, indicación de "cinturones
de seguridad abrochados")
● condiciones ambientales (por ejemplo temperatura,
sensor de lluvia, sensor de
distancia)
Como regla general, dichos datos son temporales, no se almacenan
durante más de un ciclo operativo, y
se procesan únicamente a bordo del
propio vehículo. Las unidades de
mando suelen incluir almacena‐
miento de datos (incluida la llave delvehículo). Este se utiliza para poder
documentar información de manera
temporal o permanente acerca del
estado del vehículo, tensión de
componentes, requisitos de manteni‐
miento y sucesos y errores técnicos.
En función de los niveles del equipo
técnico, los datos almacenados son
los siguientes:
● estados de funcionamiento de componentes del sistema
(por ejemplo nivel de llenado,
presión de neumáticos, estado
de la batería)
● fallos y defectos en componentes
del sistema importantes
(por ejemplo luces, frenos)
● reacciones del sistema en situa‐ ciones de conducción especiales
(por ejemplo activación de un airbag, actuación de los sistemas de control de estabilidad)
● información sobre eventos que dañen el vehículo
● para vehículos eléctricos, la cantidad de carga en la bateríade alta tensión, alcance estimadoEn casos especiales (por ejemplo si
el vehículo ha detectado un funciona‐
miento incorrecto), puede ser nece‐
sario guardar datos que de otra
manera se perderían.
Al utilizar servicios (por ejemplo,
reparaciones, mantenimiento), los
datos de funcionamiento guardados
se pueden leer junto con el número
de identificación del vehículo y utili‐
zarse cuando sea necesario. El
personal que trabaja en la red de
servicio (por ejemplo garajes, fabri‐
cantes) o terceros (por ejemplo servi‐
cios de reparación de averías)
pueden leer los datos del vehículo. Lo mismo se aplica al trabajo en garantía
y las medidas de control de calidad.
Los datos suelen leerse a través del
puerto OBD (diagnóstico a bordo) del
vehículo según lo establecido por la
ley. Los datos de funcionamiento
leídos documentan el estado técnico
del vehículo o de componentes indi‐ viduales y ayudan con el diagnóstico
de averías, el cumplimiento de las
obligaciones de garantía y la mejora
de calidad. Estos datos, en particular
la información sobre tensión de
componentes, eventos técnicos,
