Page 51 of 231
Istuimet, turvajärjestelmät49
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐ tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton
tyypin kanssa.
Katso tarkempia tietoja seuraavien
sivujen taulukoista, lasten turvajärjes‐
telmän mukana toimitetuista ohjeista ja muiden kuin yleismallisten lasten
turvajärjestelmien autotyyppiluett‐ elosta.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
● Ryhmä 0, ryhmä 0+
Maxi Cosi Cabriofix plus Easyfix,
enintään 13 kg:n painoisille
lapsille
● Ryhmä I
OPEL Duo, 13‒18 kg:n painoi‐ sille lapsille tässä ryhmässä
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,
katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐
tua autosta vain pientareen tai jalka‐
käytävän puolelta.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.
Page 52 of 231
50Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takapenkin ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐ valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1,2U/L 3XRyhmä 0+: enintään 13 kgXU1,2U/L 3XRyhmä I: 9–18 kgXU1,2U/L 3,4XRyhmä II: 15–25 kgU1,2XU/L 3,4XRyhmä III: 22–36 kgU1,2XU/L 3,4XU:yleiskelpoinen kolmipisteturvavyön yhteydessäL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐
seksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistamiseksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 55, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 32
Page 53 of 231
Istuimet, turvajärjestelmät51Sallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella5
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgEISO/R1XILIL 3XRyhmä 0+: enintään
13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL 3XRyhmä I: 9–18 kgDISO/R2XILIL3,4XCISO/R3XILIL3,4XBISO/F2XIL/IUFIL, IUF 3,4XB1ISO/F2XXIL/IUFIL, IUF3,4XAISO/F3XIL/IUFIL, IUF 3,4XRyhmä II: 15–25 kgIL1,2XIL3,4XRyhmä III: 22–36 kgIL1,2XIL 3,4XIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset"
ISOFIX-turvajärjestelmille. ( ISOFIX/
Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istuimille). ISOFIX-
turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)IUF:soveltuu tässä painoluokassa käytettäväksi hyväksytyille yleismallisille eteenpäin suunnatuille ISOFIX-turvajärjes‐
telmille (ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella mutta eivät saatavilla Sport-istui‐
mille)
Page 54 of 231
52Istuimet, turvajärjestelmätX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmista‐
miseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:siirrä istuinta ylöspäin niin pitkälle kuin tarpeellista ja säädä selkänoja riittävän pystyyn asentoon sen varmistami‐
seksi, että vyö on kireällä soljen puolella3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseisen paikan selkänoja takimmaiseen asentoon 3 55, säädä vastaavaa pääntukea tarpeen mukaan tai
poista se tarvittaessa 3 325:ISOFIX/Top-tether-kiinnityspisteet valinnaisia etumatkustajan istuimella (ei saatavilla Sport-istuimille)
ISOFIX -kokoluokka ja kiinnitys
A – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa
Page 55 of 231
Säilytys53SäilytysSäilytystilat................................... 53
Käsinelokero .............................. 53
Mukinpitimet .............................. 53
Etusäilytyslokero .......................54
Säilytyslokero istuimen alla .......55
Tavaratila ..................................... 55
Tavaratilan suoja .......................56
Tavaratilan lattian suojalevy ......57
Kiinnityssilmukat ........................58
Varoituskolmio ........................... 58
Ensiapupakkaus ........................58
Kattotelinejärjestelmä ..................59
Kattoteline ................................. 59
Lastaustietoa ............................... 59Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidike.
Käsinelokerossa on sovitin pyörien
lukkoruuveja varten.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.
Page 56 of 231

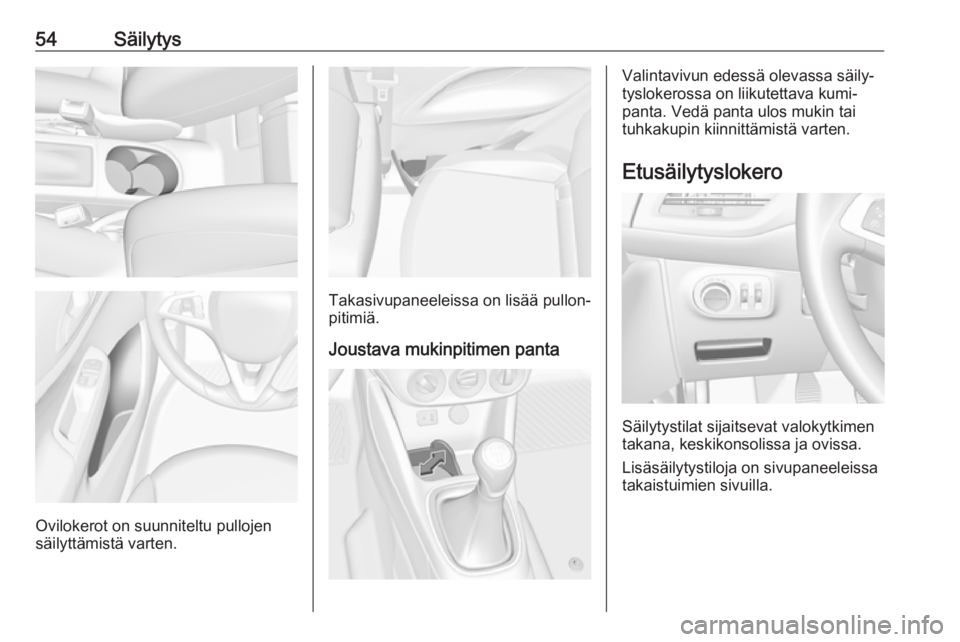

54Säilytys
Ovilokerot on suunniteltu pullojen
säilyttämistä varten.
Takasivupaneeleissa on lisää pullon‐
pitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai
tuhkakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystilat sijaitsevat valokytkimen
takana, keskikonsolissa ja ovissa.
Lisäsäilytystiloja on sivupaneeleissa takaistuimien sivuilla.

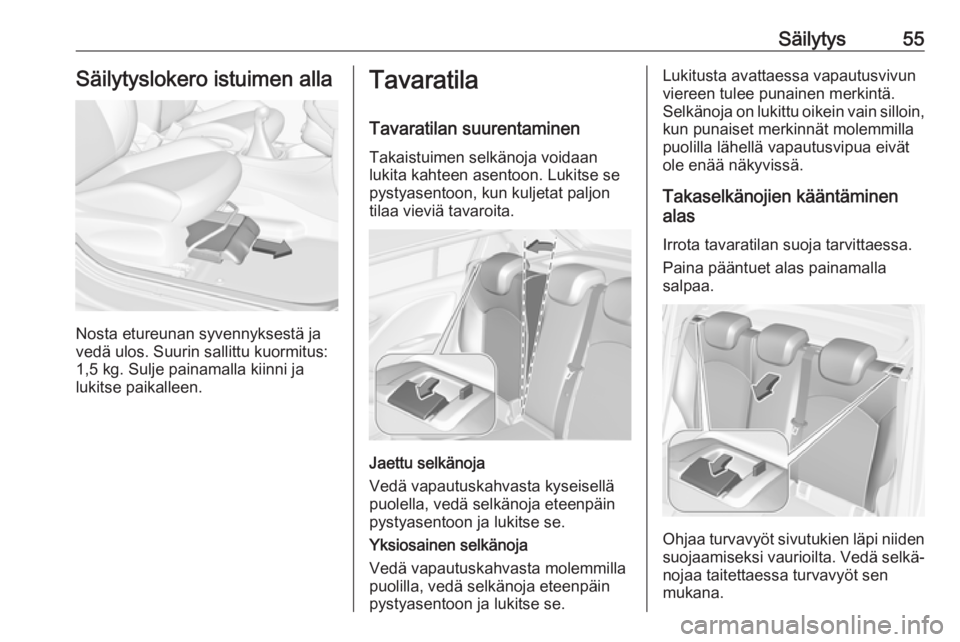

Page 57 of 231
Säilytys55Säilytyslokero istuimen alla
Nosta etureunan syvennyksestä ja
vedä ulos. Suurin sallittu kuormitus:
1,5 kg. Sulje painamalla kiinni ja
lukitse paikalleen.
Tavaratila
Tavaratilan suurentaminen Takaistuimen selkänoja voidaan
lukita kahteen asentoon. Lukitse se
pystyasentoon, kun kuljetat paljon
tilaa vieviä tavaroita.
Jaettu selkänoja
Vedä vapautuskahvasta kyseisellä
puolella, vedä selkänoja eteenpäin
pystyasentoon ja lukitse se.
Yksiosainen selkänoja
Vedä vapautuskahvasta molemmilla
puolilla, vedä selkänoja eteenpäin
pystyasentoon ja lukitse se.
Lukitusta avattaessa vapautusvivun
viereen tulee punainen merkintä.
Selkänoja on lukittu oikein vain silloin,
kun punaiset merkinnät molemmilla
puolilla lähellä vapautusvipua eivät
ole enää näkyvissä.
Takaselkänojien kääntäminen
alas
Irrota tavaratilan suoja tarvittaessa.
Paina pääntuet alas painamalla
salpaa.
Ohjaa turvavyöt sivutukien läpi niiden
suojaamiseksi vaurioilta. Vedä selkä‐ nojaa taitettaessa turvavyöt sen
mukana.
Page 58 of 231

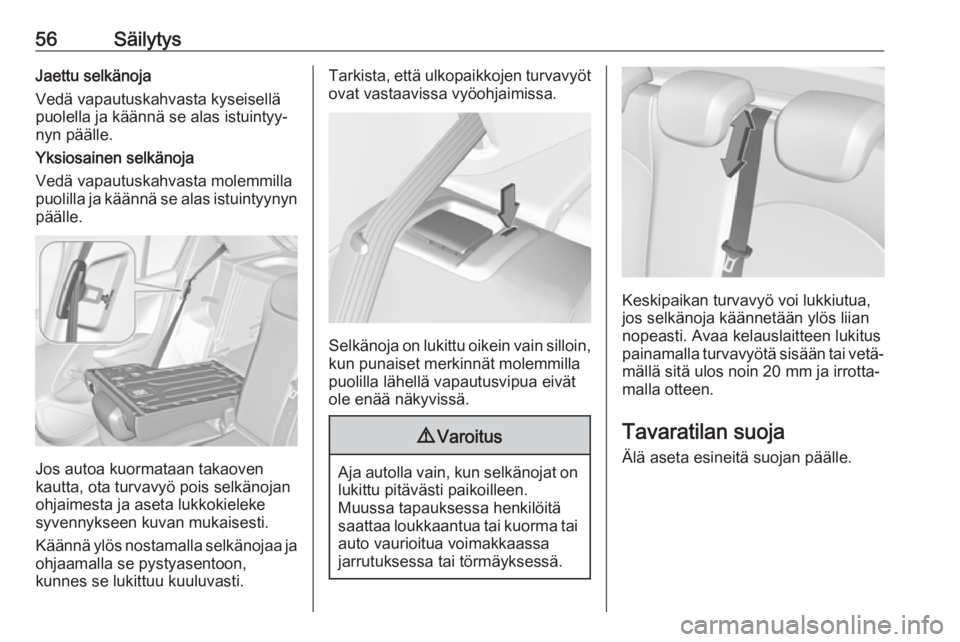

56SäilytysJaettu selkänoja
Vedä vapautuskahvasta kyseisellä
puolella ja käännä se alas istuintyy‐
nyn päälle.
Yksiosainen selkänoja
Vedä vapautuskahvasta molemmilla
puolilla ja käännä se alas istuintyynyn päälle.
Jos autoa kuormataan takaoven
kautta, ota turvavyö pois selkänojan
ohjaimesta ja aseta lukkokieleke
syvennykseen kuvan mukaisesti.
Käännä ylös nostamalla selkänojaa ja ohjaamalla se pystyasentoon,
kunnes se lukittuu kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Selkänoja on lukittu oikein vain silloin,
kun punaiset merkinnät molemmilla
puolilla lähellä vapautusvipua eivät
ole enää näkyvissä.
9 Varoitus
Aja autolla vain, kun selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa
jarrutuksessa tai törmäyksessä.
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai vetä‐ mällä sitä ulos noin 20 mm ja irrotta‐
malla otteen.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Page 59 of 231

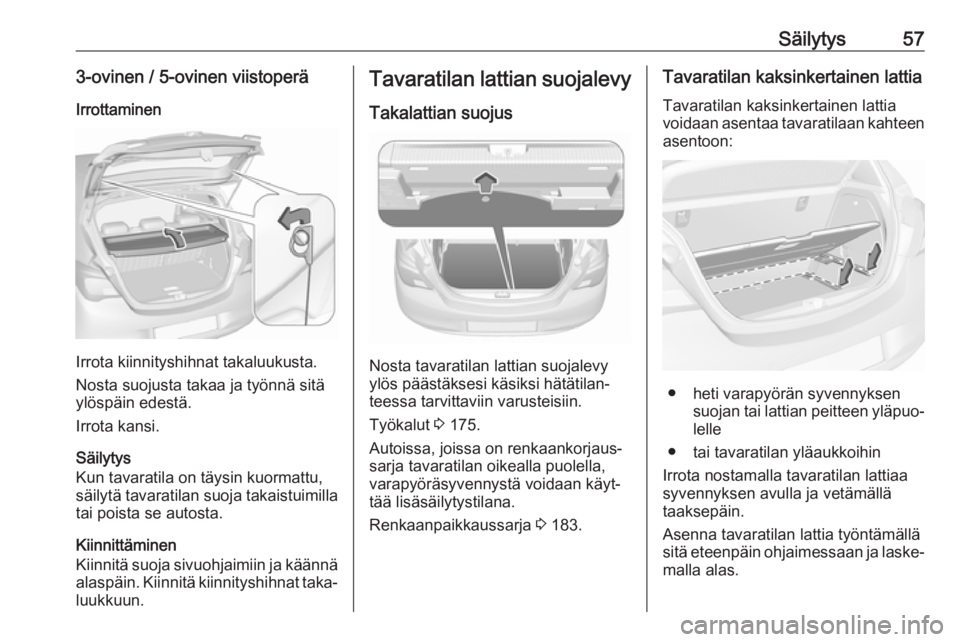

Säilytys573-ovinen / 5-ovinen viistoperäIrrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Säilytys
Kun tavaratila on täysin kuormattu,
säilytä tavaratilan suoja takaistuimilla tai poista se autosta.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä
alaspäin. Kiinnitä kiinnityshihnat taka‐ luukkuun.
Tavaratilan lattian suojalevy
Takalattian suojus
Nosta tavaratilan lattian suojalevy
ylös päästäksesi käsiksi hätätilan‐
teessa tarvittaviin varusteisiin.
Työkalut 3 175.
Autoissa, joissa on renkaankorjaus‐
sarja tavaratilan oikealla puolella,
varapyöräsyvennystä voidaan käyt‐
tää lisäsäilytystilana.
Renkaanpaikkaussarja 3 183.
Tavaratilan kaksinkertainen lattia
Tavaratilan kaksinkertainen lattia
voidaan asentaa tavaratilaan kahteen asentoon:
● heti varapyörän syvennyksen suojan tai lattian peitteen yläpuo‐lelle
● tai tavaratilan yläaukkoihin
Irrota nostamalla tavaratilan lattiaa
syvennyksen avulla ja vetämällä
taaksepäin.
Asenna tavaratilan lattia työntämällä
sitä eteenpäin ohjaimessaan ja laske‐ malla alas.
Page 60 of 231

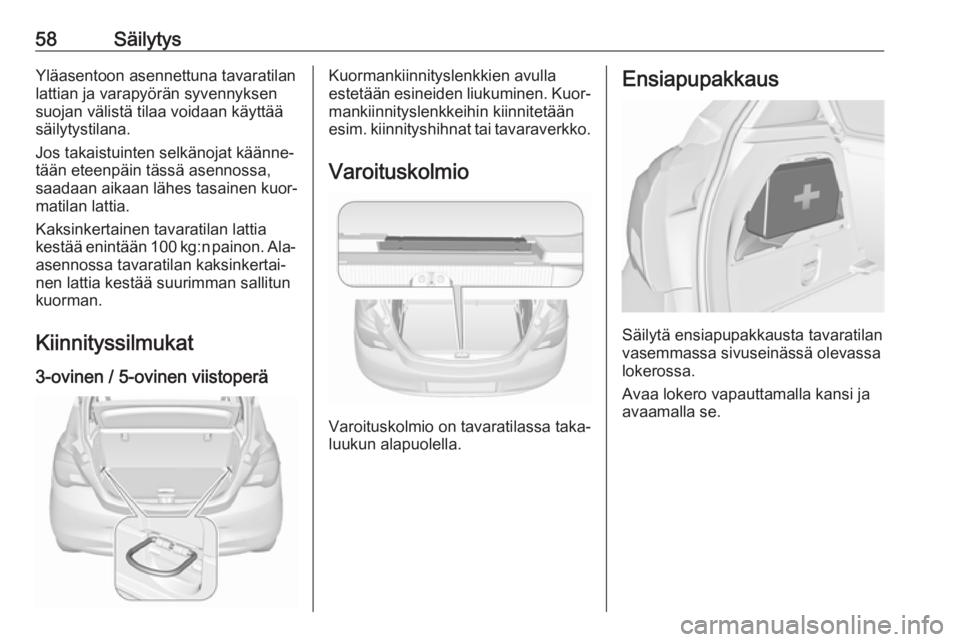

58SäilytysYläasentoon asennettuna tavaratilan
lattian ja varapyörän syvennyksen
suojan välistä tilaa voidaan käyttää
säilytystilana.
Jos takaistuinten selkänojat käänne‐
tään eteenpäin tässä asennossa,
saadaan aikaan lähes tasainen kuor‐
matilan lattia.
Kaksinkertainen tavaratilan lattia
kestää enintään 100 kg:n painon. Ala- asennossa tavaratilan kaksinkertai‐
nen lattia kestää suurimman sallitun
kuorman.
Kiinnityssilmukat
3-ovinen / 5-ovinen viistoperäKuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Varoituskolmio
Varoituskolmio on tavaratilassa taka‐
luukun alapuolella.
Ensiapupakkaus
Säilytä ensiapupakkausta tavaratilan
vasemmassa sivuseinässä olevassa lokerossa.
Avaa lokero vapauttamalla kansi ja avaamalla se.
