OPEL CROSSLAND X 2017.75 Gebruikershandleiding (in Dutch)

Verzorging van de auto189Wisserblad achterruit
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek aan de ruitenwisserarm vast en druk tot het vastklikt.
Laat de ruitenwisserarm voorzichtig
zakken.
Gloeilamp vervangen
Contact uitschakelen en desbetref‐
fende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole
Schakel het contact in na het vervan‐ gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte
lamphuizen voor dimlicht en groot
licht/richtingaanwijzers.
Groot licht, richtingaanwijzers ( 1)
Dimlicht ( 2)
Groot licht

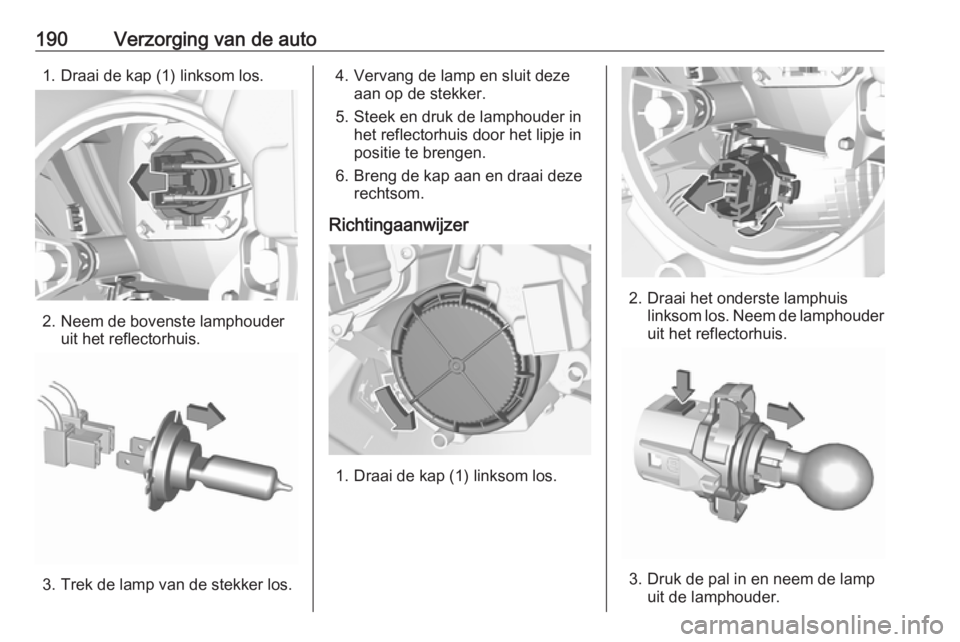

190Verzorging van de auto1. Draai de kap (1) linksom los.
2. Neem de bovenste lamphouderuit het reflectorhuis.
3. Trek de lamp van de stekker los.
4. Vervang de lamp en sluit dezeaan op de stekker.
5. Steek en druk de lamphouder in het reflectorhuis door het lipje in
positie te brengen.
6. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzer
1. Draai de kap (1) linksom los.
2. Draai het onderste lamphuis linksom los. Neem de lamphouder
uit het reflectorhuis.
3. Druk de pal in en neem de lamp uit de lamphouder.

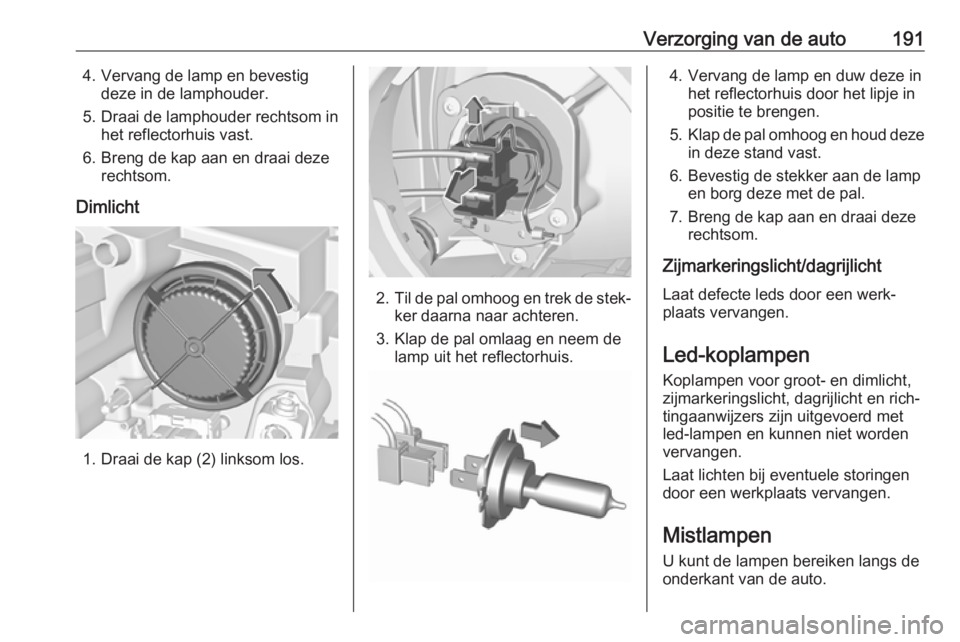

Verzorging van de auto1914. Vervang de lamp en bevestigdeze in de lamphouder.
5. Draai de lamphouder rechtsom in het reflectorhuis vast.
6. Breng de kap aan en draai deze rechtsom.
Dimlicht
1. Draai de kap (2) linksom los.
2. Til de pal omhoog en trek de stek‐
ker daarna naar achteren.
3. Klap de pal omlaag en neem de lamp uit het reflectorhuis.
4. Vervang de lamp en duw deze inhet reflectorhuis door het lipje in
positie te brengen.
5. Klap de pal omhoog en houd deze
in deze stand vast.
6. Bevestig de stekker aan de lamp en borg deze met de pal.
7. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht
Laat defecte leds door een werk‐
plaats vervangen.
Led-koplampen
Koplampen voor groot- en dimlicht,
zijmarkeringslicht, dagrijlicht en rich‐
tingaanwijzers zijn uitgevoerd met
led-lampen en kunnen niet worden
vervangen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.
Mistlampen
U kunt de lampen bereiken langs de
onderkant van de auto.

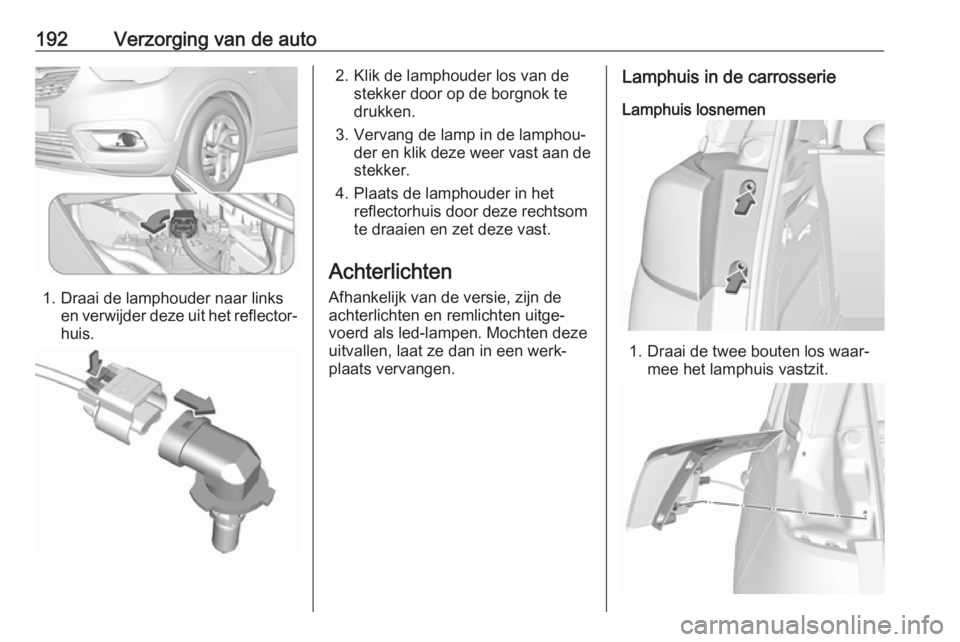

192Verzorging van de auto
1. Draai de lamphouder naar linksen verwijder deze uit het reflector‐
huis.
2. Klik de lamphouder los van de stekker door op de borgnok te
drukken.
3. Vervang de lamp in de lamphou‐ der en klik deze weer vast aan de
stekker.
4. Plaats de lamphouder in het reflectorhuis door deze rechtsom
te draaien en zet deze vast.
Achterlichten Afhankelijk van de versie, zijn de
achterlichten en remlichten uitge‐ voerd als led-lampen. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.Lamphuis in de carrosserie
Lamphuis losnemen
1. Draai de twee bouten los waar‐ mee het lamphuis vastzit.

Verzorging van de auto1932.Demonteer het lamphuis door het
recht naar achteren te trekken.
3. Verwijder de drie bouten waar‐ mee de lamphouder vastzit.
4. Versie zonder led-lampen
Trek de gloeilamp los en vervang
deze.
Achterlicht/remlicht 1
Richtingaanwijzer 2
Versie met led-lampen Alleen de richtingaanwijzerlamp is te vervangen.
Draai de lamphouder linksom uithet lamphuis los.
Trek de richtingaanwijzerlamp
recht uit de houder los.
Vervang de lamp.
Lamphuis bevestigen 1. Bevestig de lamphouder in het lamphuis en zet deze vast met dedrie bouten.

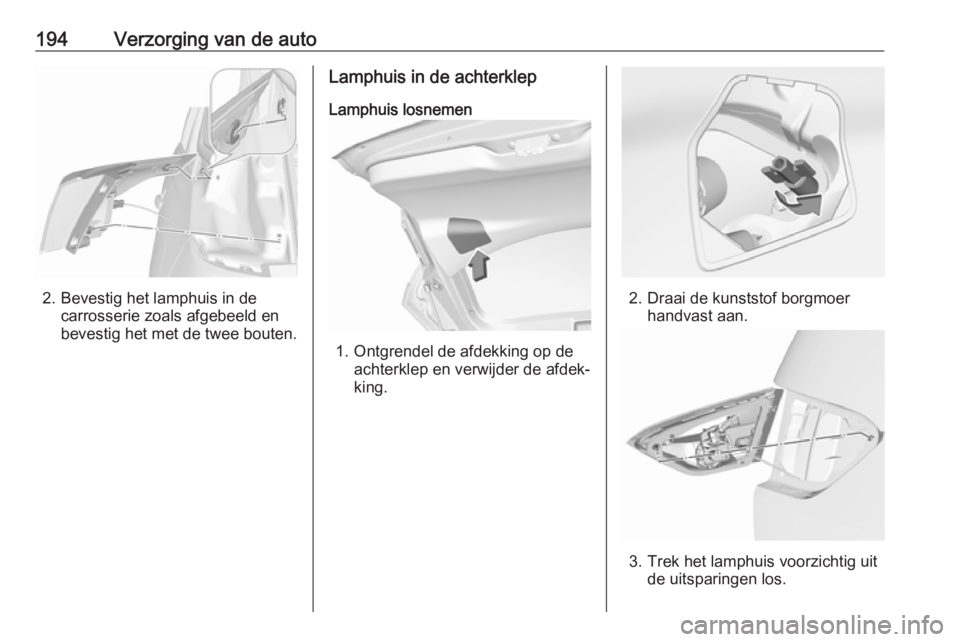

194Verzorging van de auto
2. Bevestig het lamphuis in decarrosserie zoals afgebeeld en
bevestig het met de twee bouten.
Lamphuis in de achterklep
Lamphuis losnemen
1. Ontgrendel de afdekking op de achterklep en verwijder de afdek‐
king.
2. Draai de kunststof borgmoer handvast aan.
3. Trek het lamphuis voorzichtig uitde uitsparingen los.

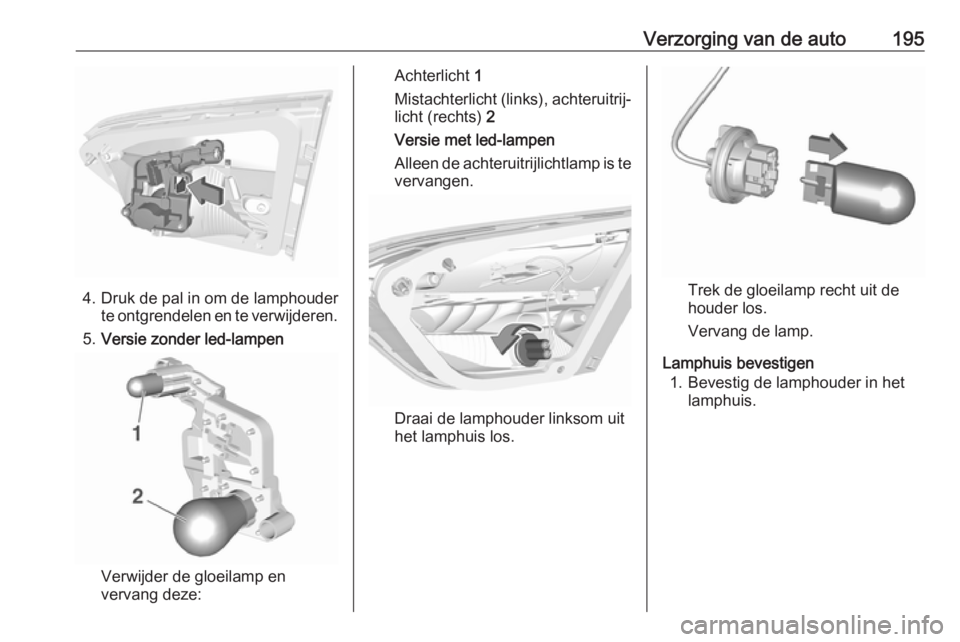

Verzorging van de auto195
4. Druk de pal in om de lamphouderte ontgrendelen en te verwijderen.
5. Versie zonder led-lampen
Verwijder de gloeilamp en
vervang deze:
Achterlicht 1
Mistachterlicht (links), achteruitrij‐
licht (rechts) 2
Versie met led-lampen
Alleen de achteruitrijlichtlamp is te
vervangen.
Draai de lamphouder linksom uit het lamphuis los.
Trek de gloeilamp recht uit de
houder los.
Vervang de lamp.
Lamphuis bevestigen 1. Bevestig de lamphouder in het lamphuis.

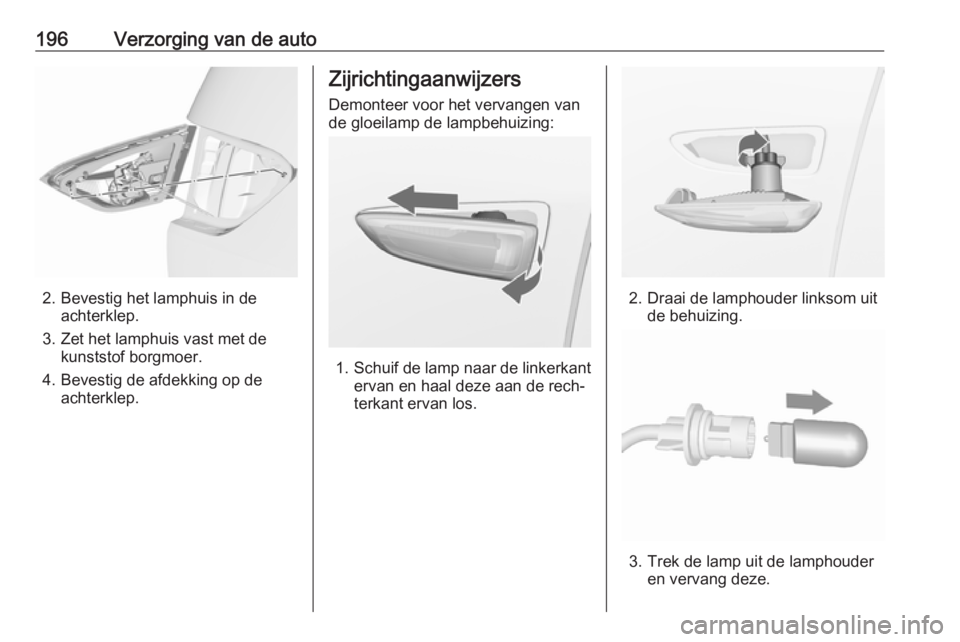

196Verzorging van de auto
2. Bevestig het lamphuis in deachterklep.
3. Zet het lamphuis vast met de kunststof borgmoer.
4. Bevestig de afdekking op de achterklep.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

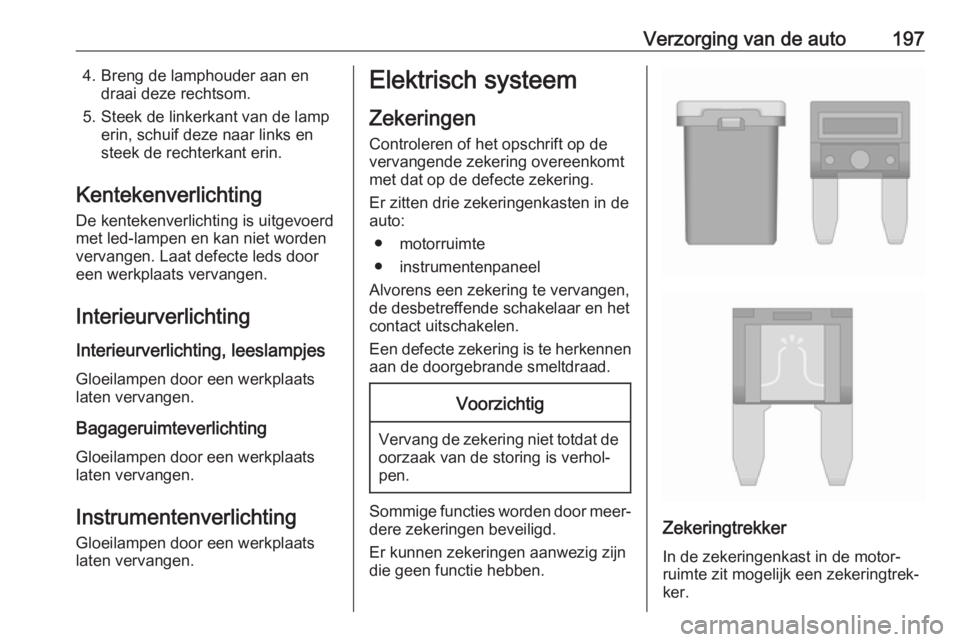

Verzorging van de auto1974. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
De kentekenverlichting is uitgevoerd
met led-lampen en kan niet worden
vervangen. Laat defecte leds door
een werkplaats vervangen.
Interieurverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

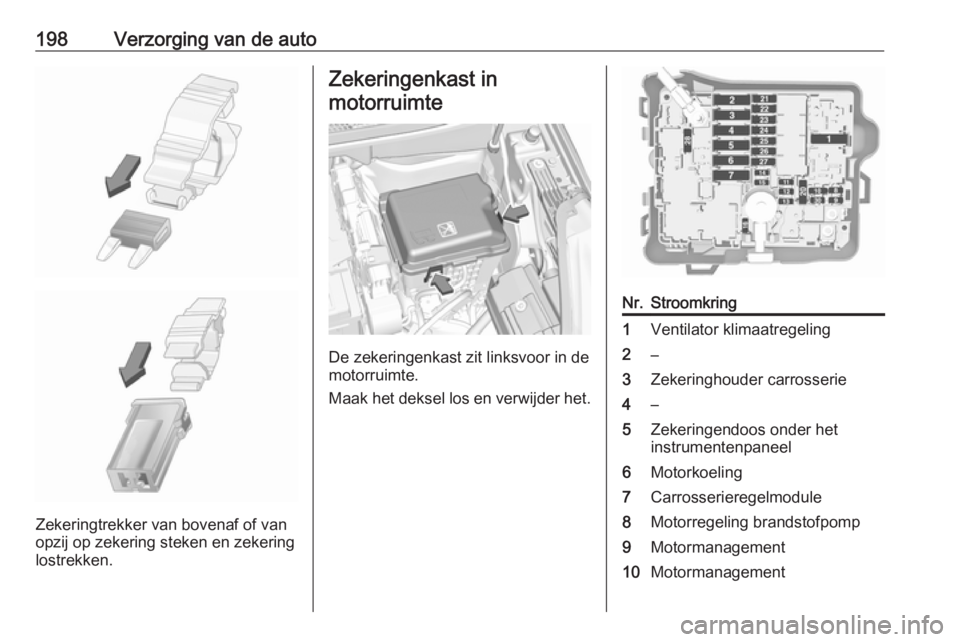

198Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.
Nr.Stroomkring1Ventilator klimaatregeling2–3Zekeringhouder carrosserie4–5Zekeringendoos onder het
instrumentenpaneel6Motorkoeling7Carrosserieregelmodule8Motorregeling brandstofpomp9Motormanagement10Motormanagement
