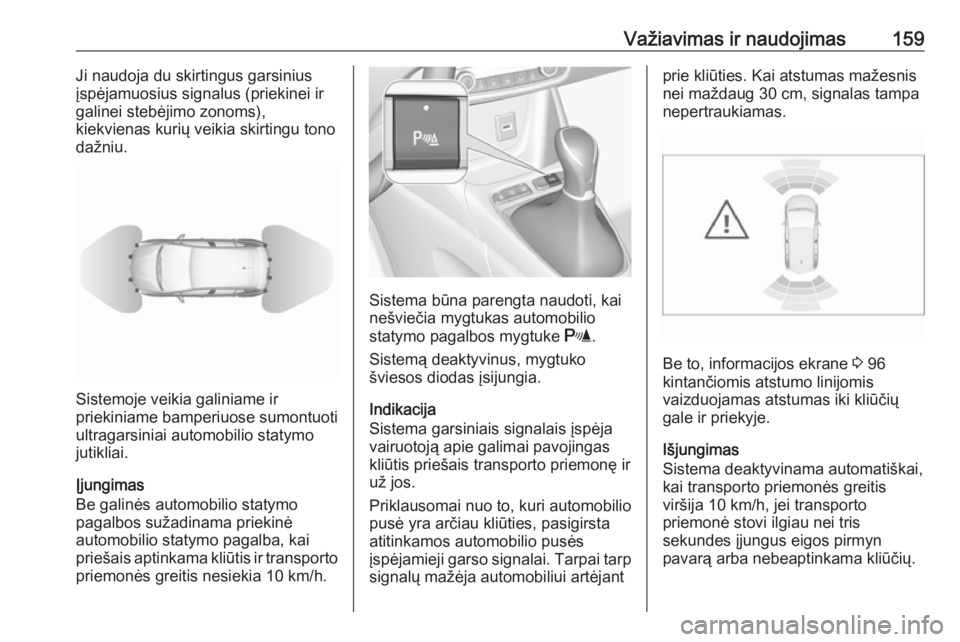

Važiavimas ir naudojimas159Ji naudoja du skirtingus garsinius
įspėjamuosius signalus (priekinei ir
galinei stebėjimo zonoms),
kiekvienas kurių veikia skirtingu tono
dažniu.
Sistemoje veikia galiniame ir
priekiniame bamperiuose sumontuoti
ultragarsiniai automobilio statymo
jutikliai.
Įjungimas
Be galinės automobilio statymo
pagalbos sužadinama priekinė
automobilio statymo pagalba, kai
priešais aptinkama kliūtis ir transporto
priemonės greitis nesiekia 10 km/h.
Sistema būna parengta naudoti, kai
nešviečia mygtukas automobilio
statymo pagalbos mygtuke r.
Sistemą deaktyvinus, mygtuko
šviesos diodas įsijungia.
Indikacija
Sistema garsiniais signalais įspėja
vairuotoją apie galimai pavojingas
kliūtis priešais transporto priemonę ir
už jos.
Priklausomai nuo to, kuri automobilio
pusė yra arčiau kliūties, pasigirsta
atitinkamos automobilio pusės
įspėjamieji garso signalai. Tarpai tarp signalų mažėja automobiliui artėjant
prie kliūties. Kai atstumas mažesnisnei maždaug 30 cm, signalas tampanepertraukiamas.
Be to, informacijos ekrane 3 96
kintančiomis atstumo linijomis
vaizduojamas atstumas iki kliūčių
gale ir priekyje.
Išjungimas
Sistema deaktyvinama automatiškai,
kai transporto priemonės greitis
viršija 10 km/h, jei transporto
priemonė stovi ilgiau nei tris
sekundes įjungus eigos pirmyn
pavarą arba nebeaptinkama kliūčių.

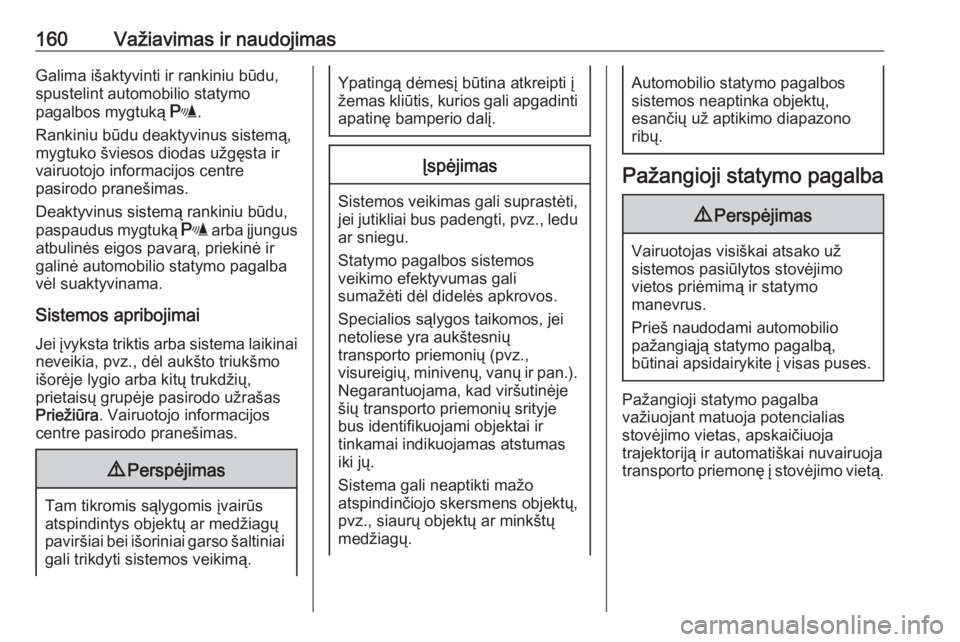

160Važiavimas ir naudojimasGalima išaktyvinti ir rankiniu būdu,
spustelint automobilio statymo
pagalbos mygtuką r.
Rankiniu būdu deaktyvinus sistemą,
mygtuko šviesos diodas užgęsta ir
vairuotojo informacijos centre
pasirodo pranešimas.
Deaktyvinus sistemą rankiniu būdu,
paspaudus mygtuką r arba įjungus
atbulinės eigos pavarą, priekinė ir
galinė automobilio statymo pagalba
vėl suaktyvinama.
Sistemos apribojimai
Jei įvyksta triktis arba sistema laikinai
neveikia, pvz., dėl aukšto triukšmo
išorėje lygio arba kitų trukdžių,
prietaisų grupėje pasirodo užrašas
Priežiūra . Vairuotojo informacijos
centre pasirodo pranešimas.9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono
ribų.
Pažangioji statymo pagalba
9 Perspėjimas
Vairuotojas visiškai atsako už
sistemos pasiūlytos stovėjimo
vietos priėmimą ir statymo
manevrus.
Prieš naudodami automobilio
pažangiąją statymo pagalbą,
būtinai apsidairykite į visas puses.
Pažangioji statymo pagalba
važiuojant matuoja potencialias
stovėjimo vietas, apskaičiuoja
trajektoriją ir automatiškai nuvairuoja
transporto priemonę į stovėjimo vietą.

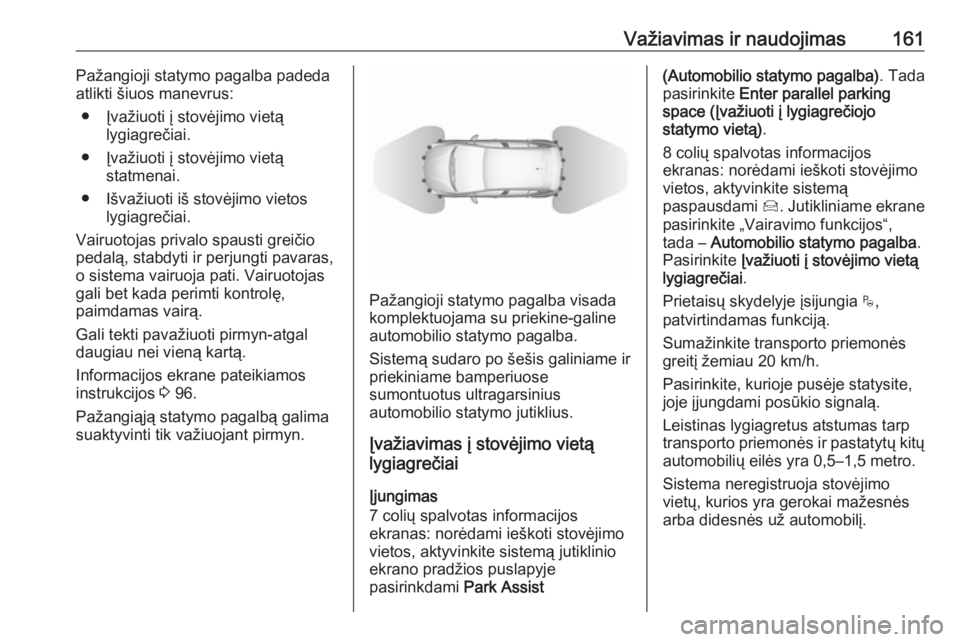

Važiavimas ir naudojimas161Pažangioji statymo pagalba padeda
atlikti šiuos manevrus:
● Įvažiuoti į stovėjimo vietą lygiagrečiai.
● Įvažiuoti į stovėjimo vietą statmenai.
● Išvažiuoti iš stovėjimo vietos lygiagrečiai.
Vairuotojas privalo spausti greičio
pedalą, stabdyti ir perjungti pavaras,
o sistema vairuoja pati. Vairuotojas
gali bet kada perimti kontrolę,
paimdamas vairą.
Gali tekti pavažiuoti pirmyn-atgal
daugiau nei vieną kartą.
Informacijos ekrane pateikiamos
instrukcijos 3 96.
Pažangiąją statymo pagalbą galima suaktyvinti tik važiuojant pirmyn.
Pažangioji statymo pagalba visada
komplektuojama su priekine-galine automobilio statymo pagalba.
Sistemą sudaro po šešis galiniame ir
priekiniame bamperiuose
sumontuotus ultragarsinius
automobilio statymo jutiklius.
Įvažiavimas į stovėjimo vietą
lygiagrečiai
Įjungimas
7 colių spalvotas informacijos
ekranas: norėdami ieškoti stovėjimo
vietos, aktyvinkite sistemą jutiklinio
ekrano pradžios puslapyje
pasirinkdami Park Assist
(Automobilio statymo pagalba) . Tada
pasirinkite Enter parallel parking
space (Įvažiuoti į lygiagrečiojo
statymo vietą) .
8 colių spalvotas informacijos
ekranas: norėdami ieškoti stovėjimo
vietos, aktyvinkite sistemą
paspausdami Í. Jutikliniame ekrane
pasirinkite „Vairavimo funkcijos“,
tada – Automobilio statymo pagalba .
Pasirinkite Įvažiuoti į stovėjimo vietą
lygiagrečiai .
Prietaisų skydelyje įsijungia $,
patvirtindamas funkciją.
Sumažinkite transporto priemonės
greitį žemiau 20 km/h.
Pasirinkite, kurioje pusėje statysite,
joje įjungdami posūkio signalą.
Leistinas lygiagretus atstumas tarp
transporto priemonės ir pastatytų kitų automobilių eilės yra 0,5–1,5 metro.
Sistema neregistruoja stovėjimo
vietų, kurios yra gerokai mažesnės
arba didesnės už automobilį.

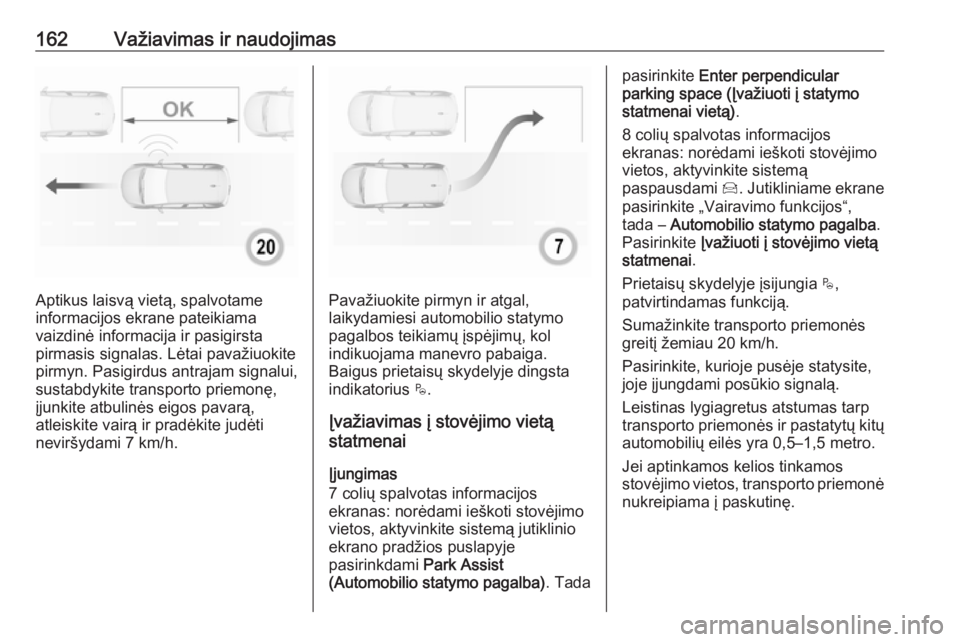

162Važiavimas ir naudojimas
Aptikus laisvą vietą, spalvotame
informacijos ekrane pateikiama
vaizdinė informacija ir pasigirsta
pirmasis signalas. Lėtai pavažiuokite
pirmyn. Pasigirdus antrajam signalui,
sustabdykite transporto priemonę,
įjunkite atbulinės eigos pavarą,
atleiskite vairą ir pradėkite judėti
neviršydami 7 km/h.Pavažiuokite pirmyn ir atgal,
laikydamiesi automobilio statymo
pagalbos teikiamų įspėjimų, kol
indikuojama manevro pabaiga.
Baigus prietaisų skydelyje dingsta
indikatorius $.
Įvažiavimas į stovėjimo vietą
statmenai
Įjungimas
7 colių spalvotas informacijos
ekranas: norėdami ieškoti stovėjimo
vietos, aktyvinkite sistemą jutiklinio
ekrano pradžios puslapyje
pasirinkdami Park Assist
(Automobilio statymo pagalba) . Tada
pasirinkite Enter perpendicular
parking space (Įvažiuoti į statymo
statmenai vietą) .
8 colių spalvotas informacijos
ekranas: norėdami ieškoti stovėjimo vietos, aktyvinkite sistemą
paspausdami Í. Jutikliniame ekrane
pasirinkite „Vairavimo funkcijos“,
tada – Automobilio statymo pagalba .
Pasirinkite Įvažiuoti į stovėjimo vietą
statmenai .
Prietaisų skydelyje įsijungia $,
patvirtindamas funkciją.
Sumažinkite transporto priemonės
greitį žemiau 20 km/h.
Pasirinkite, kurioje pusėje statysite,
joje įjungdami posūkio signalą.
Leistinas lygiagretus atstumas tarp
transporto priemonės ir pastatytų kitų
automobilių eilės yra 0,5–1,5 metro.
Jei aptinkamos kelios tinkamos
stovėjimo vietos, transporto priemonė nukreipiama į paskutinę.

Važiavimas ir naudojimas163
Aptikus laisvą vietą, spalvotame
informacijos ekrane pateikiama
vaizdinė informacija ir pasigirsta
signalas. Sustabdykite transporto priemonę, įjunkite atbulinės eigos
pavarą, atleiskite vairą ir pradėkite
judėti neviršydami 7 km/h.Pavažiuokite pirmyn ir atgal, kaip
nurodo sistema, laikydamiesi
automobilio statymo pagalbos
teikiamų įspėjimų ir atsižvelgdami į
garsinius signalus, kol indikuojama manevro pabaiga. Baigus prietaisų
skydelyje dingsta indikatorius $.
Statymo manevro metu sistema
automatiškai deaktyvinama, kai
transporto priemonės galinė dalis
priartėja 50 cm atstumu prie kliūties.
Išvažiavimas iš lygiagrečiosios
stovėjimo vietos
Įjungimas
7 colių spalvotas informacijos
ekranas: išvažiuodami iš stovėjimo
(pastačius lygiagrečiai) vietos,
aktyvinkite sistemą jutiklinio ekrano
pradžios puslapyje pasirinkdami Park
Assist (Automobilio statymo
pagalba) . Tada pasirinkite Išvažiuoti
iš lygiagrečiosios stovėjimo vietos .
8 colių spalvotas informacijos
ekranas: norėdami išvažiuoti iš
lygiagrečiosios stovėjimo vietos,
aktyvinkite sistemą paspausdami Í.
Jutikliniame ekrane pasirinkite
„Vairavimo funkcijos“, tada –
Automobilio statymo pagalba .
Pasirinkite Išvažiuoti iš
lygiagrečiosios stovėjimo vietos .
Pasirinkite išvažiavimo pusę,
įjungdami atitinkamą posūkio signalą.
Įjunkite eigos pirmyn arba atgal
pavarą, atleiskite vairą ir pradėkite
judėti neviršydami 5 km/h greičio.

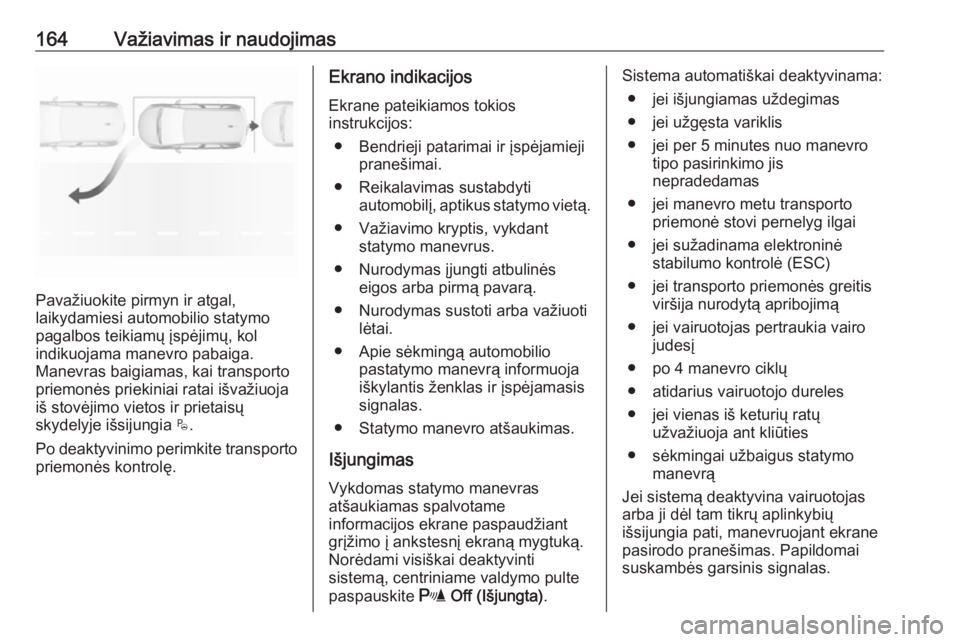

164Važiavimas ir naudojimas
Pavažiuokite pirmyn ir atgal,
laikydamiesi automobilio statymo pagalbos teikiamų įspėjimų, kol
indikuojama manevro pabaiga.
Manevras baigiamas, kai transporto
priemonės priekiniai ratai išvažiuoja
iš stovėjimo vietos ir prietaisų
skydelyje išsijungia $.
Po deaktyvinimo perimkite transporto priemonės kontrolę.
Ekrano indikacijos
Ekrane pateikiamos tokios
instrukcijos:
● Bendrieji patarimai ir įspėjamieji pranešimai.
● Reikalavimas sustabdyti automobilį, aptikus statymo vietą.
● Važiavimo kryptis, vykdant statymo manevrus.
● Nurodymas įjungti atbulinės eigos arba pirmą pavarą.
● Nurodymas sustoti arba važiuoti lėtai.
● Apie sėkmingą automobilio pastatymo manevrą informuoja
iškylantis ženklas ir įspėjamasis
signalas.
● Statymo manevro atšaukimas.
Išjungimas
Vykdomas statymo manevras
atšaukiamas spalvotame
informacijos ekrane paspaudžiant
grįžimo į ankstesnį ekraną mygtuką. Norėdami visiškai deaktyvinti
sistemą, centriniame valdymo pulte
paspauskite r Off (Išjungta) .Sistema automatiškai deaktyvinama:
● jei išjungiamas uždegimas
● jei užgęsta variklis
● jei per 5 minutes nuo manevro tipo pasirinkimo jis
nepradedamas
● jei manevro metu transporto priemonė stovi pernelyg ilgai
● jei sužadinama elektroninė stabilumo kontrolė (ESC)
● jei transporto priemonės greitis viršija nurodytą apribojimą
● jei vairuotojas pertraukia vairo judesį
● po 4 manevro ciklų
● atidarius vairuotojo dureles
● jei vienas iš keturių ratų užvažiuoja ant kliūties
● sėkmingai užbaigus statymo manevrą
Jei sistemą deaktyvina vairuotojas arba ji dėl tam tikrų aplinkybių
išsijungia pati, manevruojant ekrane
pasirodo pranešimas. Papildomai
suskambės garsinis signalas.

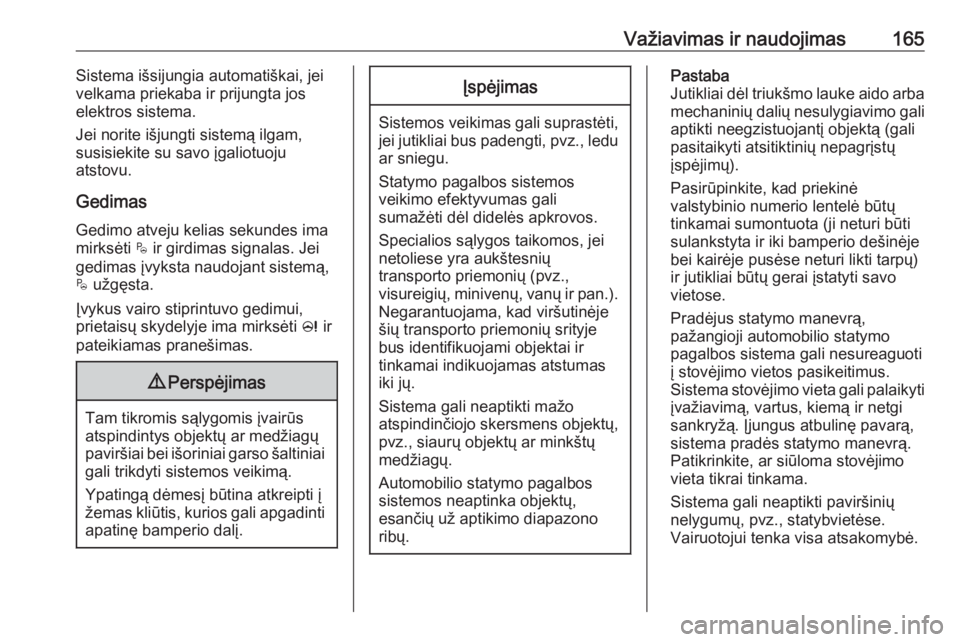

Važiavimas ir naudojimas165Sistema išsijungia automatiškai, jei
velkama priekaba ir prijungta jos
elektros sistema.
Jei norite išjungti sistemą ilgam,
susisiekite su savo įgaliotuoju
atstovu.
Gedimas
Gedimo atveju kelias sekundes ima
mirksėti $ ir girdimas signalas. Jei
gedimas įvyksta naudojant sistemą,
$ užgęsta.
Įvykus vairo stiprintuvo gedimui,
prietaisų skydelyje ima mirksėti c ir
pateikiamas pranešimas.9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti,
jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono ribų.
Pastaba
Jutikliai dėl triukšmo lauke aido arba mechaninių dalių nesulygiavimo gali
aptikti neegzistuojantį objektą (gali
pasitaikyti atsitiktinių nepagrįstų
įspėjimų).
Pasirūpinkite, kad priekinė
valstybinio numerio lentelė būtų
tinkamai sumontuota (ji neturi būti
sulankstyta ir iki bamperio dešinėje
bei kairėje pusėse neturi likti tarpų)
ir jutikliai būtų gerai įstatyti savo
vietose.
Pradėjus statymo manevrą,
pažangioji automobilio statymo
pagalbos sistema gali nesureaguoti
į stovėjimo vietos pasikeitimus.
Sistema stovėjimo vieta gali palaikyti įvažiavimą, vartus, kiemą ir netgi
sankryžą. Įjungus atbulinę pavarą,
sistema pradės statymo manevrą.
Patikrinkite, ar siūloma stovėjimo
vieta tikrai tinkama.
Sistema gali neaptikti paviršinių
nelygumų, pvz., statybvietėse.
Vairuotojui tenka visa atsakomybė.

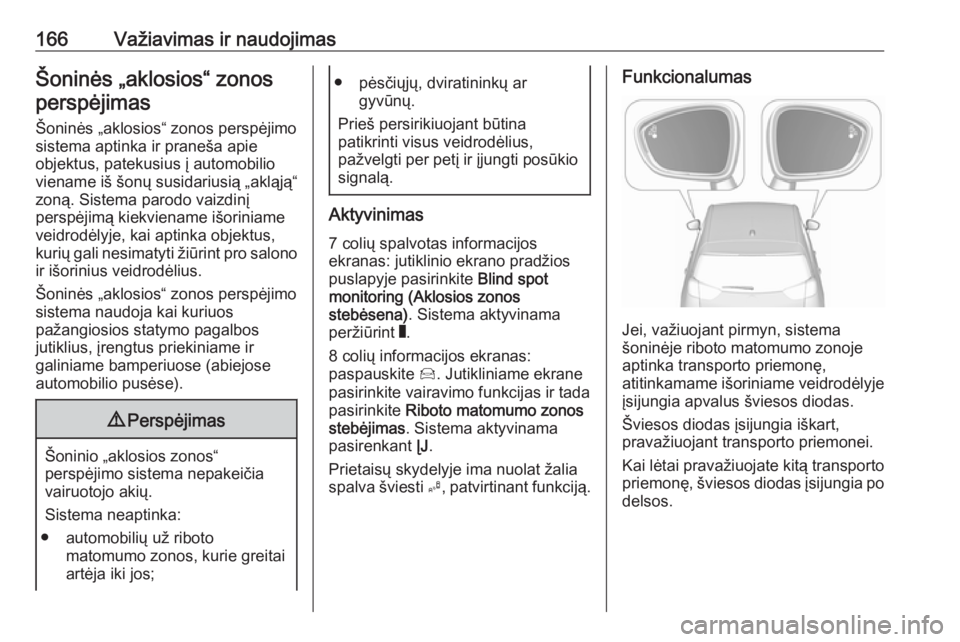

166Važiavimas ir naudojimasŠoninės „aklosios“ zonosperspėjimas
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio viename iš šonų susidariusią „akląją“zoną. Sistema parodo vaizdinį
perspėjimą kiekviename išoriniame
veidrodėlyje, kai aptinka objektus,
kurių gali nesimatyti žiūrint pro salono
ir išorinius veidrodėlius.
Šoninės „aklosios“ zonos perspėjimo
sistema naudoja kai kuriuos
pažangiosios statymo pagalbos
jutiklius, įrengtus priekiniame ir
galiniame bamperiuose (abiejose
automobilio pusėse).9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Aktyvinimas
7 colių spalvotas informacijos
ekranas: jutiklinio ekrano pradžios
puslapyje pasirinkite Blind spot
monitoring (Aklosios zonos
stebėsena) . Sistema aktyvinama
peržiūrint W.
8 colių informacijos ekranas: paspauskite Í. Jutikliniame ekrane
pasirinkite vairavimo funkcijas ir tada
pasirinkite Riboto matomumo zonos
stebėjimas . Sistema aktyvinama
pasirenkant ĮJ.
Prietaisų skydelyje ima nuolat žalia
spalva šviesti B, patvirtinant funkciją.
Funkcionalumas
Jei, važiuojant pirmyn, sistema
šoninėje riboto matomumo zonoje
aptinka transporto priemonę,
atitinkamame išoriniame veidrodėlyje
įsijungia apvalus šviesos diodas.
Šviesos diodas įsijungia iškart,
pravažiuojant transporto priemonei.
Kai lėtai pravažiuojate kitą transporto
priemonę, šviesos diodas įsijungia po
delsos.

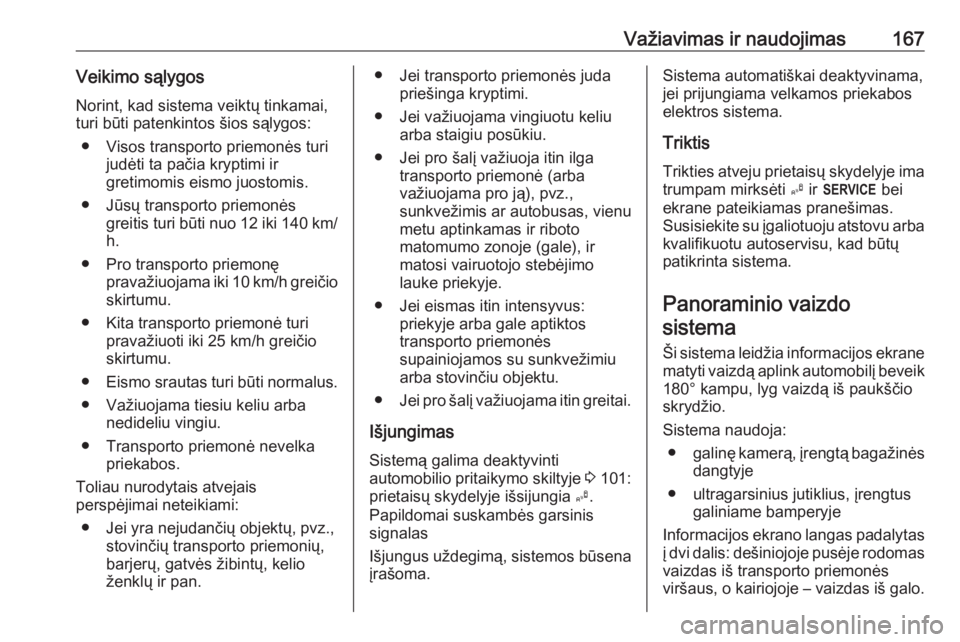

Važiavimas ir naudojimas167Veikimo sąlygosNorint, kad sistema veiktų tinkamai,
turi būti patenkintos šios sąlygos:
● Visos transporto priemonės turi judėti ta pačia kryptimi ir
gretimomis eismo juostomis.
● Jūsų transporto priemonės greitis turi būti nuo 12 iki 140 km/
h.
● Pro transporto priemonę pravažiuojama iki 10 km/h greičio
skirtumu.
● Kita transporto priemonė turi pravažiuoti iki 25 km/h greičioskirtumu.
● Eismo srautas turi būti normalus.
● Važiuojama tiesiu keliu arba nedideliu vingiu.
● Transporto priemonė nevelka priekabos.
Toliau nurodytais atvejais
perspėjimai neteikiami:
● Jei yra nejudančių objektų, pvz., stovinčių transporto priemonių,barjerų, gatvės žibintų, kelio
ženklų ir pan.● Jei transporto priemonės juda priešinga kryptimi.
● Jei važiuojama vingiuotu keliu arba staigiu posūkiu.
● Jei pro šalį važiuoja itin ilga transporto priemonė (arba
važiuojama pro ją), pvz.,
sunkvežimis ar autobusas, vienu metu aptinkamas ir riboto
matomumo zonoje (gale), ir
matosi vairuotojo stebėjimo
lauke priekyje.
● Jei eismas itin intensyvus: priekyje arba gale aptiktos
transporto priemonės
supainiojamos su sunkvežimiu arba stovinčiu objektu.
● Jei pro šalį važiuojama itin greitai.
Išjungimas
Sistemą galima deaktyvinti
automobilio pritaikymo skiltyje 3 101:
prietaisų skydelyje išsijungia B.
Papildomai suskambės garsinis
signalas
Išjungus uždegimą, sistemos būsena
įrašoma.Sistema automatiškai deaktyvinama,
jei prijungiama velkamos priekabos
elektros sistema.
Triktis Trikties atveju prietaisų skydelyje imatrumpam mirksėti B ir F bei
ekrane pateikiamas pranešimas.
Susisiekite su įgaliotuoju atstovu arba kvalifikuotu autoservisu, kad būtų
patikrinta sistema.
Panoraminio vaizdo
sistema
Ši sistema leidžia informacijos ekrane
matyti vaizdą aplink automobilį beveik 180° kampu, lyg vaizdą iš paukščio
skrydžio.
Sistema naudoja: ● galinę kamerą, įrengtą bagažinės
dangtyje
● ultragarsinius jutiklius, įrengtus galiniame bamperyje
Informacijos ekrano langas padalytas į dvi dalis: dešiniojoje pusėje rodomas
vaizdas iš transporto priemonės
viršaus, o kairiojoje – vaizdas iš galo.

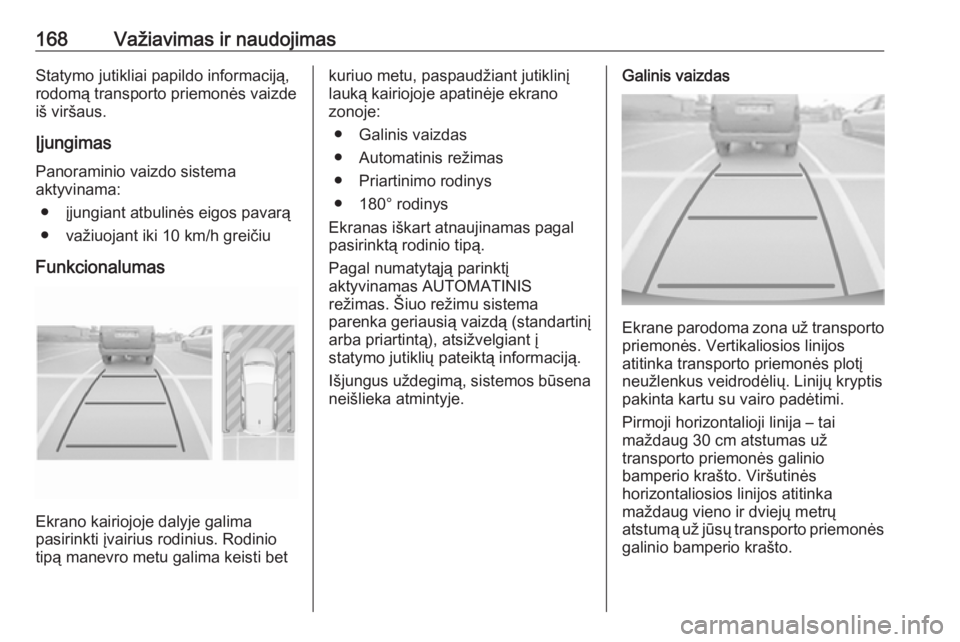

168Važiavimas ir naudojimasStatymo jutikliai papildo informaciją,rodomą transporto priemonės vaizde
iš viršaus.
Įjungimas Panoraminio vaizdo sistema
aktyvinama:
● įjungiant atbulinės eigos pavarą● važiuojant iki 10 km/h greičiu
Funkcionalumas
Ekrano kairiojoje dalyje galima
pasirinkti įvairius rodinius. Rodinio tipą manevro metu galima keisti bet
kuriuo metu, paspaudžiant jutiklinį
lauką kairiojoje apatinėje ekrano
zonoje:
● Galinis vaizdas
● Automatinis režimas
● Priartinimo rodinys
● 180° rodinys
Ekranas iškart atnaujinamas pagal
pasirinktą rodinio tipą.
Pagal numatytąją parinktį
aktyvinamas AUTOMATINIS
režimas. Šiuo režimu sistema
parenka geriausią vaizdą (standartinį
arba priartintą), atsižvelgiant į
statymo jutiklių pateiktą informaciją.
Išjungus uždegimą, sistemos būsena
neišlieka atmintyje.Galinis vaizdas
Ekrane parodoma zona už transporto priemonės. Vertikaliosios linijos
atitinka transporto priemonės plotį
neužlenkus veidrodėlių. Linijų kryptis
pakinta kartu su vairo padėtimi.
Pirmoji horizontalioji linija – tai
maždaug 30 cm atstumas už
transporto priemonės galinio
bamperio krašto. Viršutinės
horizontaliosios linijos atitinka
maždaug vieno ir dviejų metrų
atstumą už jūsų transporto priemonės
galinio bamperio krašto.
