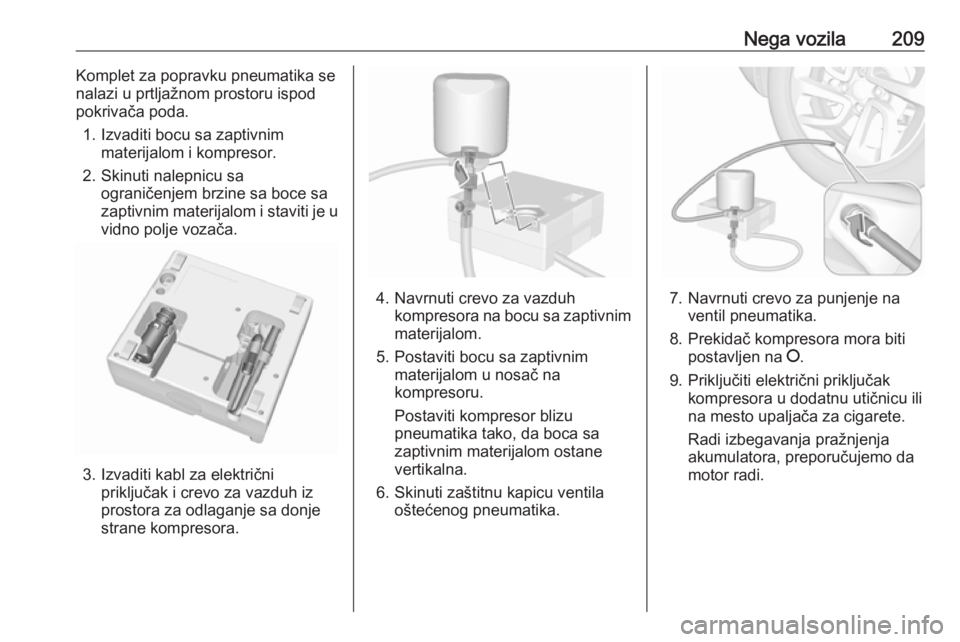

Nega vozila209Komplet za popravku pneumatika se
nalazi u prtljažnom prostoru ispod
pokrivača poda.
1. Izvaditi bocu sa zaptivnim materijalom i kompresor.
2. Skinuti nalepnicu sa ograničenjem brzine sa boce sa
zaptivnim materijalom i staviti je u vidno polje vozača.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u nosač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.7. Navrnuti crevo za punjenje naventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.

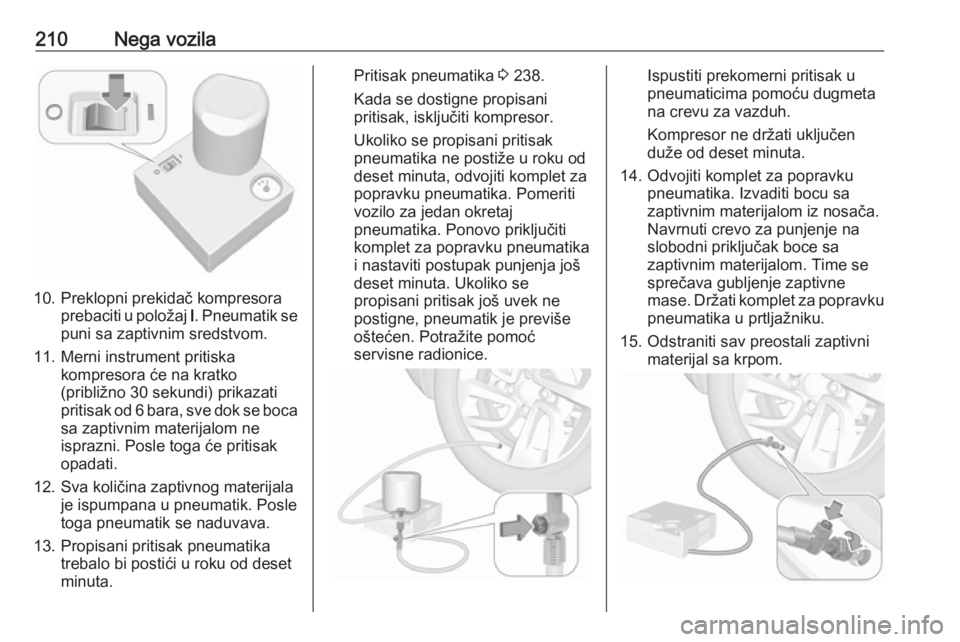

210Nega vozila
10. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 6 bara, sve dok se boca
sa zaptivnim materijalom ne
isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta.
Pritisak pneumatika 3 238.
Kada se dostigne propisani
pritisak, isključiti kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Izvaditi bocu sa
zaptivnim materijalom iz nosača.
Navrnuti crevo za punjenje na
slobodni priključak boce sa
zaptivnim materijalom. Time se
sprečava gubljenje zaptivne
mase. Držati komplet za popravku
pneumatika u prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.

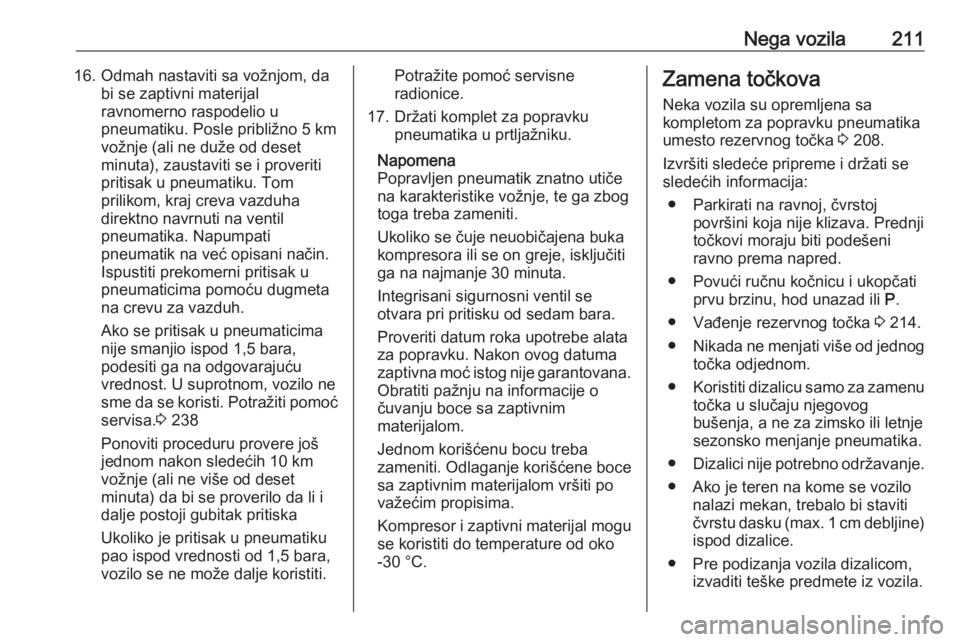

Nega vozila21116. Odmah nastaviti sa vožnjom, dabi se zaptivni materijal
ravnomerno raspodelio u
pneumatiku. Posle približno 5 km
vožnje (ali ne duže od deset
minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha
direktno navrnuti na ventil
pneumatika. Napumpati
pneumatik na već opisani način. Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Ako se pritisak u pneumaticima
nije smanjio ispod 1,5 bara,
podesiti ga na odgovarajuću
vrednost. U suprotnom, vozilo ne
sme da se koristi. Potražiti pomoć servisa. 3 238
Ponoviti proceduru provere još
jednom nakon sledećih 10 km
vožnje (ali ne više od deset
minuta) da bi se proverilo da li i
dalje postoji gubitak pritiska
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,5 bara,
vozilo se ne može dalje koristiti.Potražite pomoć servisne
radionice.
17. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.Zamena točkova
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 208.
Izvršiti sledeće pripreme i držati se sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 214.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine)
ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.

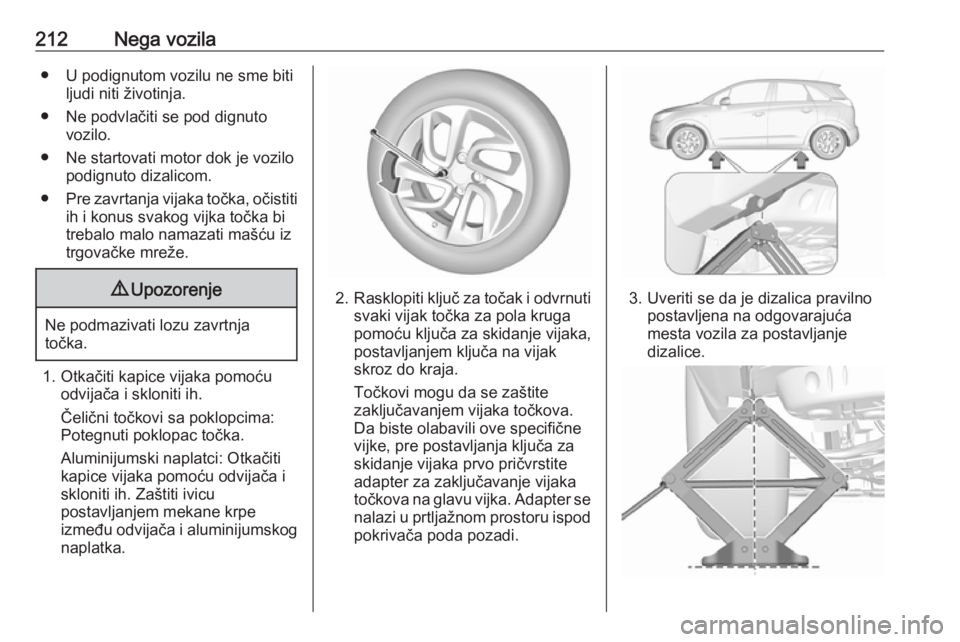

212Nega vozila● U podignutom vozilu ne sme bitiljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre zavrtanja vijaka točka, očistiti
ih i konus svakog vijka točka bi
trebalo malo namazati mašću iz
trgovačke mreže.9 Upozorenje
Ne podmazivati lozu zavrtnja
točka.
1. Otkačiti kapice vijaka pomoću odvijača i skloniti ih.
Čelični točkovi sa poklopcima:
Potegnuti poklopac točka.
Aluminijumski naplatci: Otkačiti
kapice vijaka pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.
2. Rasklopiti ključ za točak i odvrnuti
svaki vijak točka za pola kruga
pomoću ključa za skidanje vijaka,
postavljanjem ključa na vijak
skroz do kraja.
Točkovi mogu da se zaštite
zaključavanjem vijaka točkova.
Da biste olabavili ove specifične
vijke, pre postavljanja ključa za
skidanje vijaka prvo pričvrstite
adapter za zaključavanje vijaka
točkova na glavu vijka. Adapter se
nalazi u prtljažnom prostoru ispod
pokrivača poda pozadi.3. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.

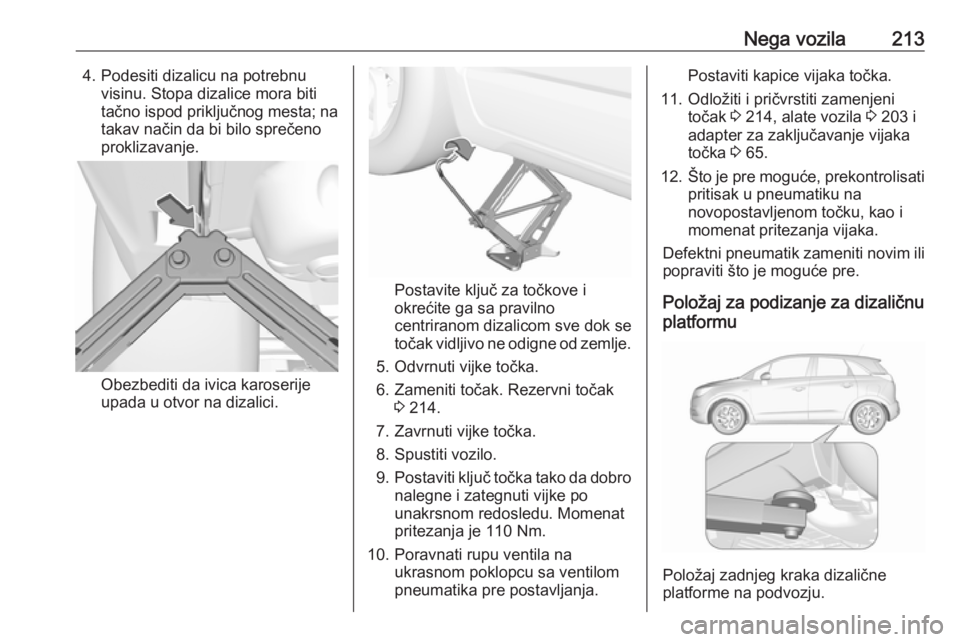

Nega vozila2134. Podesiti dizalicu na potrebnuvisinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti vijke točka.
6. Zameniti točak. Rezervni točak 3 214.
7. Zavrnuti vijke točka. 8. Spustiti vozilo.
9. Postaviti ključ točka tako da dobro
nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 110 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice vijaka točka.
11. Odložiti i pričvrstiti zamenjeni točak 3 214, alate vozila 3 203 i
adapter za zaključavanje vijaka
točka 3 65.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja vijaka.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.
Položaj za podizanje za dizaličnu
platformu
Položaj zadnjeg kraka dizalične
platforme na podvozju.

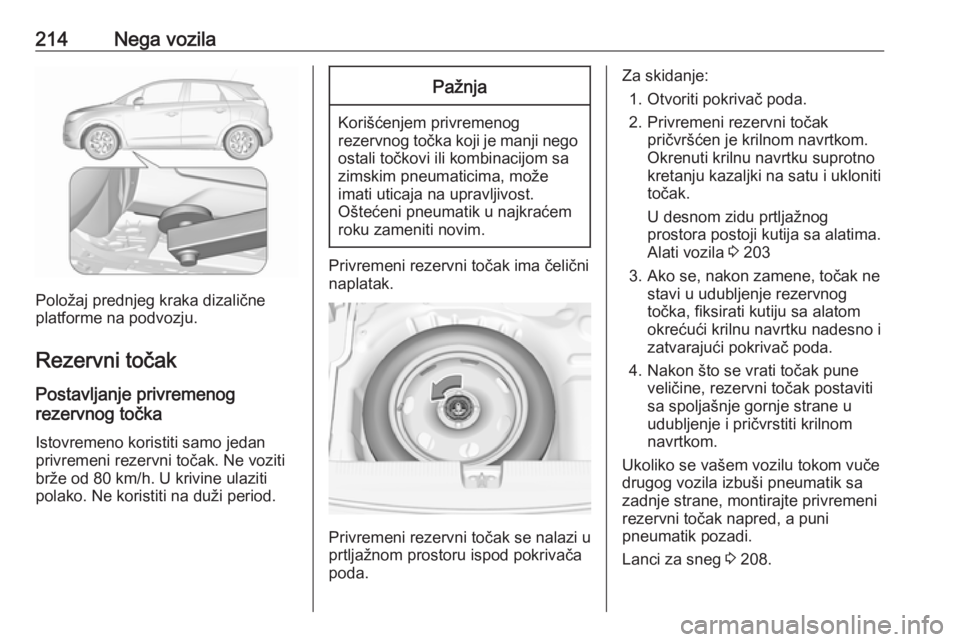

214Nega vozila
Položaj prednjeg kraka dizalične
platforme na podvozju.
Rezervni točak
Postavljanje privremenog
rezervnog točka
Istovremeno koristiti samo jedan
privremeni rezervni točak. Ne voziti brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Privremeni rezervni točak ima čelični
naplatak.
Privremeni rezervni točak se nalazi u
prtljažnom prostoru ispod pokrivača
poda.
Za skidanje:
1. Otvoriti pokrivač poda.
2. Privremeni rezervni točak pričvršćen je krilnom navrtkom.
Okrenuti krilnu navrtku suprotno
kretanju kazaljki na satu i ukloniti
točak.
U desnom zidu prtljažnog
prostora postoji kutija sa alatima.
Alati vozila 3 203
3. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnog
točka, fiksirati kutiju sa alatom
okrećući krilnu navrtku nadesno i
zatvarajući pokrivač poda.
4. Nakon što se vrati točak pune veličine, rezervni točak postaviti
sa spoljašnje gornje strane u
udubljenje i pričvrstiti krilnom
navrtkom.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 208.

Nega vozila215Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Prostor za rezervni točak nije
predviđen za dimenzije pneumatika koje se razlikuju od dimenzija
privremenog rezervnog točka.
Oštećen točak pune veličine mora biti odložen u prtljažni prostor i pričvršćen
trakom. Alati vozila 3 203. Za
pričvršćivanje točka:
1. Postaviti točak okrenut spoljašnjom stranom naviše bliže
jednom bočnom zidu u prtljažnom
prostoru.
2. Postaviti omču trake kroz ušicu sa
odgovarajuće strane.
3. Postavite kraj trake u vidu omče kroz ušicu i povucite dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju ušicu za
vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.
9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u punoj veličini u prtljažnom
prostoru.

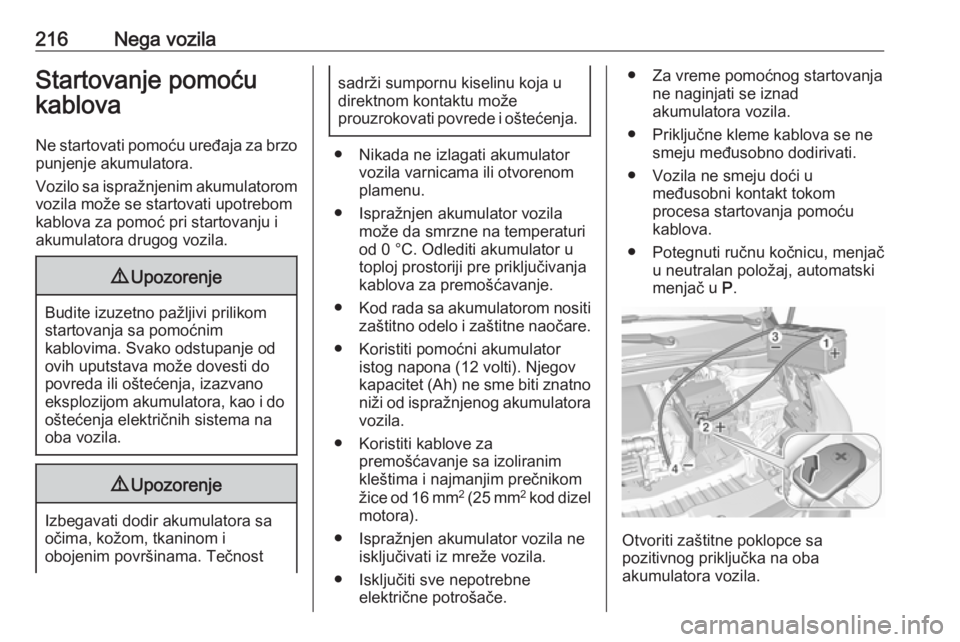

216Nega vozilaStartovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator u
toploj prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 volti). Njegovkapacitet (Ah) ne sme biti znatno niži od ispražnjenog akumulatora vozila.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću
kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
Otvoriti zaštitne poklopce sa
pozitivnog priključka na oba
akumulatora vozila.

Nega vozila217Redosled priključivanja kablova:1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnogakumulatora.
4. Drugi kraj crnog kabla povezati na
tačku uzemljenja vozila u motornom prostoru.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
2. Posle pet minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko tri minuta.
4. Uključiti električne potrošače (npr. prednja svetla, grejanje
zadnjeg prozora) vozila sa
ispražnjenim akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Staviti odvijač u otvor na donjoj stranipoklopca. Otpustiti poklopac pažljivim
pomeranjem odvijača prema dole.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 203.

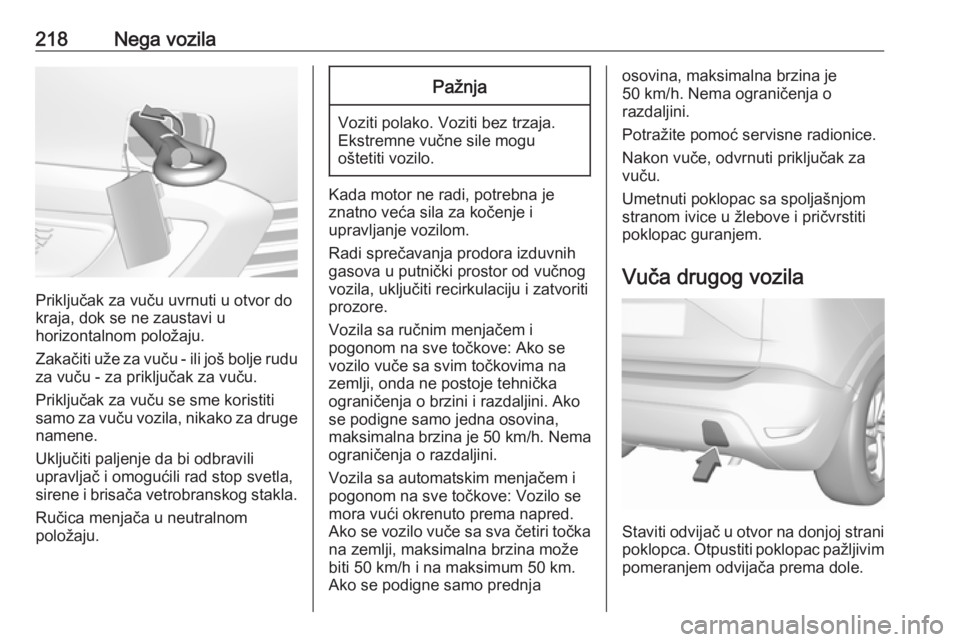

218Nega vozila
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje da bi odbravili
upravljač i omogućili rad stop svetla,
sirene i brisača vetrobranskog stakla.
Ručica menjača u neutralnom
položaju.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa ručnim menjačem i
pogonom na sve točkove: Ako se vozilo vuče sa svim točkovima na
zemlji, onda ne postoje tehnička
ograničenja o brzini i razdaljini. Ako se podigne samo jedna osovina,
maksimalna brzina je 50 km/h. Nema
ograničenja o razdaljini.
Vozila sa automatskim menjačem i
pogonom na sve točkove: Vozilo se
mora vući okrenuto prema napred.
Ako se vozilo vuče sa sva četiri točka na zemlji, maksimalna brzina može
biti 50 km/h i na maksimum 50 km.
Ako se podigne samo prednja
osovina, maksimalna brzina je
50 km/h. Nema ograničenja o
razdaljini.
Potražite pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti poklopac sa spoljašnjom
stranom ivice u žlebove i pričvrstiti
poklopac guranjem.
Vuča drugog vozila
Staviti odvijač u otvor na donjoj strani poklopca. Otpustiti poklopac pažljivim
pomeranjem odvijača prema dole.
