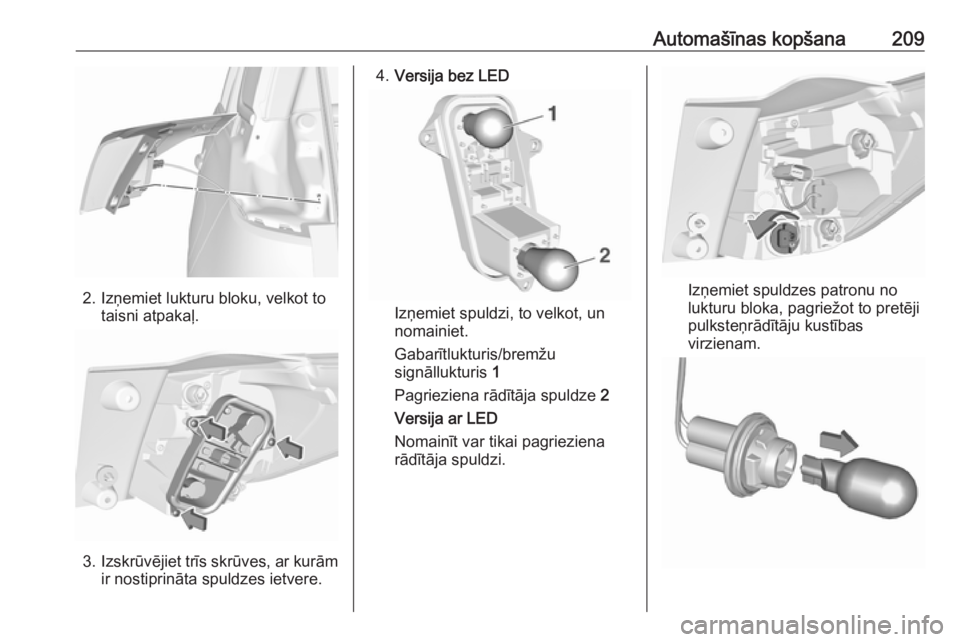

Automašīnas kopšana209
2. Izņemiet lukturu bloku, velkot totaisni atpakaļ.
3.Izskrūvējiet trīs skrūves, ar kurām
ir nostiprināta spuldzes ietvere.
4. Versija bez LED
Izņemiet spuldzi, to velkot, un
nomainiet.
Gabarītlukturis/bremžu
signāllukturis 1
Pagrieziena rādītāja spuldze 2
Versija ar LED
Nomainīt var tikai pagrieziena
rādītāja spuldzi.
Izņemiet spuldzes patronu no
lukturu bloka, pagriežot to pretēji
pulksteņrādītāju kustības
virzienam.

210Automašīnas kopšanaIzņemiet pagrieziena rādītāja
spuldzi no patronas, velkot to
taisni uz āru.
Nomainiet spuldzi.
Lukturu bloka piestiprināšana 1. Piestipriniet spuldzes ietveri lukturu blokam un nostipriniet ar
trim skrūvēm.
2. Piestipriniet lukturu bloku automašīnas virsbūvei, kā attēlots
ilustrācijā, un nostipriniet ar divām skrūvēm.
Aizmugures durvju lukturu bloks
Lukturu bloka noņemšana
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.

Automašīnas kopšana211
4. Nospiediet mēlīti, lai atbrīvotu unizņemtu spuldzes ietveri.
5. Versija bez LED
Izņemiet spuldzi un nomainiet to:
Aizmugurējā gabarītgaisma 1
Aizmugurējais miglas lukturis
(kreisajā pusē), atpakaļgaitas
lukturis (labajā pusē) 2
Versija ar LED
Nomainīt var tikai atpakaļgaitas
luktura spuldzi.
Izņemiet spuldzes patronu no
lukturu bloka, pagriežot to pretēji
pulksteņrādītāju kustības virzienam.
Izņemiet spuldzi no patronas,
velkot to taisni uz āru.
Nomainiet spuldzi.
Lukturu bloka piestiprināšana 1. Piestipriniet spuldzes ietveri lukturu blokam.

212Automašīnas kopšana
2. Piestipriniet lukturu blokubagāžas nodalījuma durvīm.
3. Nostipriniet lukturu bloku ar plastmasas stiprinājuma
uzgriezni.
4. Piestipriniet pārsegu bagāžas nodalījuma durvīm.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

Automašīnas kopšana2133. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv
no LED lukturiem un nav maināms. Ja
LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju bloki:
● dzinēja nodalījums
● instrumentu panelis
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

214Automašīnas kopšanaDrošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

Automašīnas kopšana215Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.
Nr.Elektriskā ķēde1Ventilators, klimata kontroles
sistēma2–3Virsbūves drošinātāju kārba4–5Instrumentu paneļa drošinātāju
bloks6Dzinēja dzesēšanas iekārta7Virsbūves elektronisko sistēmu
vadības modulis8Dzinēja vadības degvielas
sūknis9Motora vadībaNr.Elektriskā ķēde10Motora vadība11Motora vadība12Dzinēja dzesēšanas iekārta13Virsbūves elektronisko sistēmu
vadības modulis14Intelektiskais akumulatoru bate‐ rijas sensors15–16Priekšējie miglas lukturi17–18Tālā gaisma, labā19Tālā gaisma, kreisā20Dzinēja vadības degvielas
sūknis21Starteris22–23Starteris24Piekabes sakabes ierīce25Instrumentu paneļa drošinātāju
bloks26Pārnesumkārbas vadības
modulis

216Automašīnas kopšanaNr.Elektriskā ķēde27Virsbūves elektronisko sistēmu
vadības modulis28Motora vadības modulis29Priekšējā stikla tīrītājs30Virsbūves elektronisko sistēmu
vadības modulis
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju kārba instrumentu
paneļa kreisajā pusē
Automašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
panelī aiz pārsega. Atvienojiet
pārsegu sānos un noņemiet.
Nr.Elektriskā ķēde1Salona spogulis/izplūdes
sistēma/elektriskais stūres
pastiprinātājs/sajūga sensors/
LPG/ārējo spoguļu regulēšana/
induktīvā uzlāde2–3Piekabes sakabes ierīce4Signāltaure5Vējstikla apskalošanas sūknis
priekšā/aizmugurē6Vējstikla apskalošanas sūknis
priekšā/aizmugurē7Stūres rata apsilde

Automašīnas kopšana217Nr.Elektriskā ķēde8Aizmugurējā stikla tīrītājs9–10Centrālā atslēga11Centrālā atslēga12Kontrolmērinstrumentu panelis13Klimata kontroles sistēma/USB14OnStar15Kontrolmērinstrumentu panelis/
klimata kontroles sistēma16Bremzes/starteris/strāvas
padeves pārtraukums17Kontrolmērinstrumentu panelis18Uzlabota automašīnas novieto‐
šanas palīgsistēma19Stūres statņa modulis/piekabes
vadības modulis20–21Pretaizdzīšanas signalizācijas
sistēma/iedarbināšanas poga22Lietus sensors/kamera23Durvju modulisNr.Elektriskā ķēde24Uzlabota automašīnas novieto‐ šanas palīgsistēma/kamera/
informācijas un izklaides
sistēma25Drošības gaisa spilvens26Stūres statņa modulis27Pretaizdzīšanas signalizācijas
sistēma28–29Informācija un izklaide30–31Informācija un izklaide32Priekšējā elektriskā kontakt‐
ligzda33–34Ārējo spoguļu apsilde/durvju
modulisNr.Elektriskā ķēde35Kontrolmērinstrumentu panelis/
gaismu slēdzis/uzlabota auto‐
mašīnas novietošanas palīgsis‐
tēma/transmisijas vadības
modulis36Iekāpšanas apgaismojums/
apgaismojums saulessargos/
cimdu nodalījuma apgaismo‐
jums
Drošinātāju kārba instrumentu
paneļa labajā pusē

218Automašīnas kopšanaAutomašīnās ar stūri labajā pusē
drošinātāju kārba atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
Noņemiet kronšteinu.Nr.Elektriskā ķēde1Aizmugurējā stikla apsilde2Ārējo spoguļu apsilde3Priekšējais elektriskais logs4Vadītāja durvju vadības bloks5Aizmugurējie elektriskie logi6Sēdekļu apsilde7–8Informācija un izklaideNr.Elektriskā ķēde9–10Elektriskā kontaktligzda aizmu‐
gurē11–12–Automašīnas
instrumenti
Instrumenti Automašīnas ar rezerves riteni
Domkrats, instrumenti, siksna bojāta
riteņa nostiprināšanai un vilkšanas
cilpa atrodas instrumentu kārbā, kas
ir novietota bagāžas nodalījuma
labajā sienā. Rezerves ritenis 3 230.
