Page 61 of 253

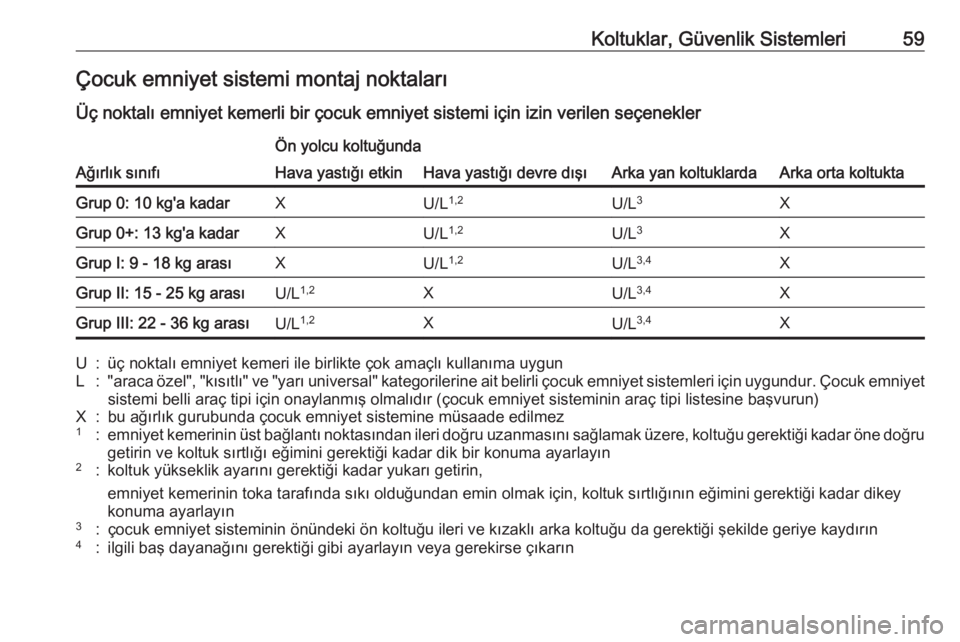

Koltuklar, Güvenlik Sistemleri59Çocuk emniyet sistemi montaj noktaları
Üç noktalı emniyet kemerli bir çocuk emniyet sistemi için izin verilen seçenekler
Ağırlık sınıfı
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıGrup 0: 10 kg'a kadarXU/L 1,2U/L3XGrup 0+: 13 kg'a kadarXU/L 1,2U/L3XGrup I: 9 - 18 kg arasıXU/L1,2U/L3,4XGrup II: 15 - 25 kg arasıU/L1,2XU/L 3,4XGrup III: 22 - 36 kg arasıU/L1,2XU/L3,4XU:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunL:"araca özel", "kısıtlı" ve "yarı universal" kategorilerine ait belirli çocuk emniyet sistemleri için uygundur. Çocuk emniyet
sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)X:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğrugetirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:koltuk yükseklik ayarını gerektiği kadar yukarı getirin,
emniyet kemerinin toka tarafında sıkı olduğundan emin olmak için, koltuk sırtlığının eğimini gerektiği kadar dikey konuma ayarlayın3:çocuk emniyet sisteminin önündeki ön koltuğu ileri ve kızaklı arka koltuğu da gerektiği şekilde geriye kaydırın4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
Page 62 of 253

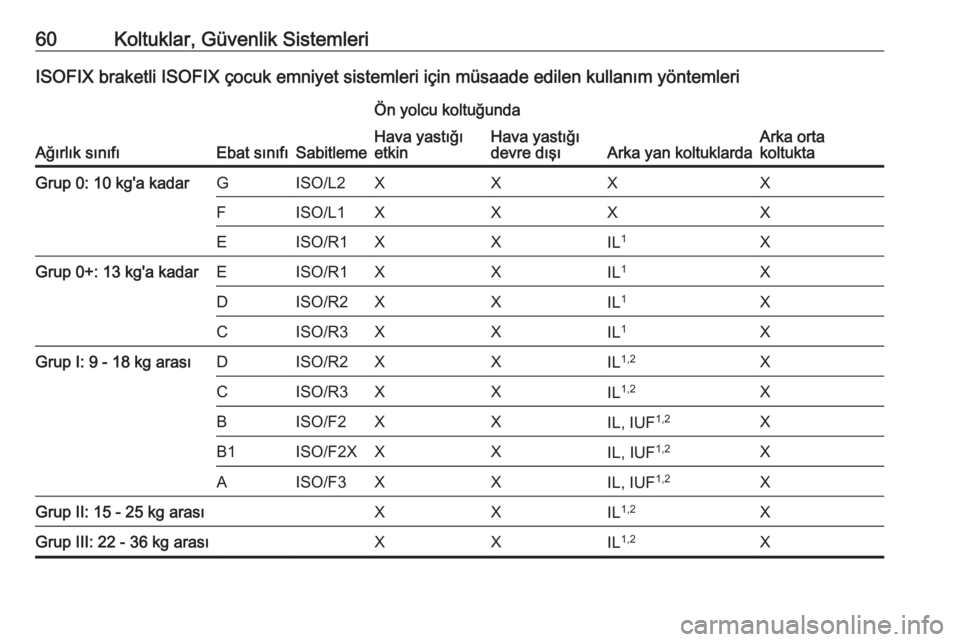

60Koltuklar, Güvenlik SistemleriISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta
koltukta
Hava yastığı
etkinHava yastığı
devre dışıGrup 0: 10 kg'a kadarGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XGrup 0+: 13 kg'a kadarEISO/R1XXIL1XDISO/R2XXIL1XCISO/R3XXIL1XGrup I: 9 - 18 kg arasıDISO/R2XXIL1,2XCISO/R3XXIL 1,2XBISO/F2XXIL, IUF 1,2XB1ISO/F2XXXIL, IUF1,2XAISO/F3XXIL, IUF 1,2XGrup II: 15 - 25 kg arasıXXIL1,2XGrup III: 22 - 36 kg arasıXXIL1,2X
Page 63 of 253

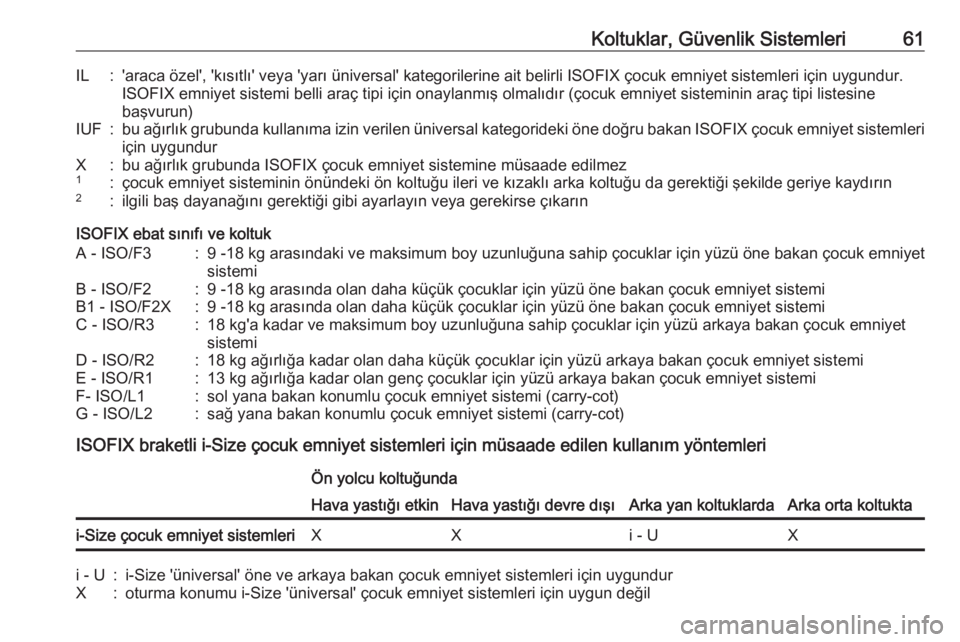

Koltuklar, Güvenlik Sistemleri61IL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine
başvurun)IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:çocuk emniyet sisteminin önündeki ön koltuğu ileri ve kızaklı arka koltuğu da gerektiği şekilde geriye kaydırın2:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet sistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemiF- ISO/L1:sol yana bakan konumlu çocuk emniyet sistemi (carry-cot)G - ISO/L2:sağ yana bakan konumlu çocuk emniyet sistemi (carry-cot)
ISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
Hava yastığı etkinHava yastığı devre dışıi-Size çocuk emniyet sistemleriXXi - UXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil
Page 64 of 253

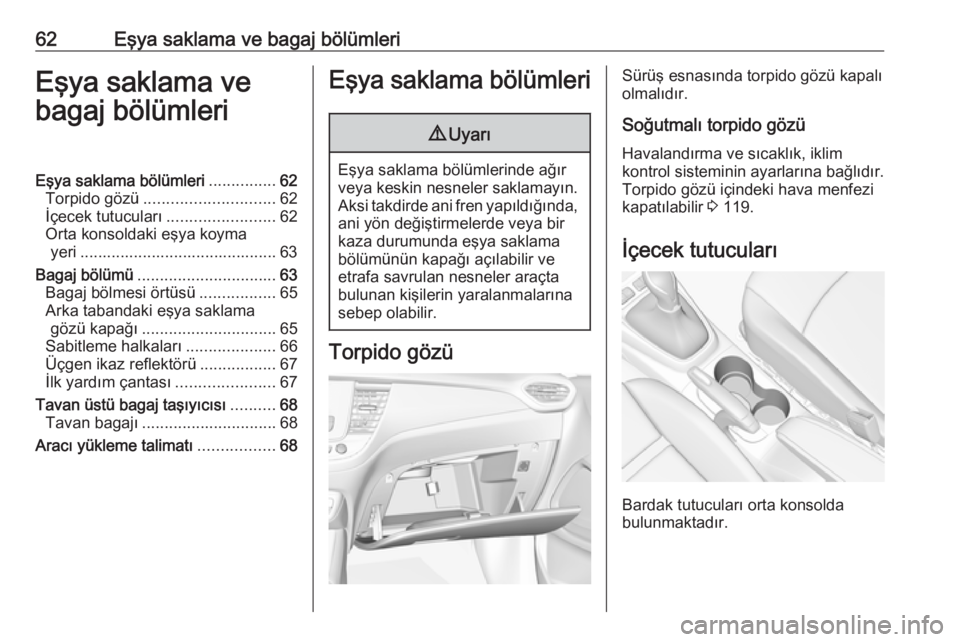

62Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............62
Torpido gözü ............................. 62
İçecek tutucuları ........................62
Orta konsoldaki eşya koyma yeri ............................................ 63
Bagaj bölümü ............................... 63
Bagaj bölmesi örtüsü .................65
Arka tabandaki eşya saklama gözü kapağı .............................. 65
Sabitleme halkaları ....................66
Üçgen ikaz reflektörü .................67
İlk yardım çantası ......................67
Tavan üstü bagaj taşıyıcısı ..........68
Tavan bagajı .............................. 68
Aracı yükleme talimatı .................68Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Sürüş esnasında torpido gözü kapalı
olmalıdır.
Soğutmalı torpido gözü Havalandırma ve sıcaklık, iklim
kontrol sisteminin ayarlarına bağlıdır.
Torpido gözü içindeki hava menfezi
kapatılabilir 3 119.
İçecek tutucuları
Bardak tutucuları orta konsolda
bulunmaktadır.
Page 65 of 253

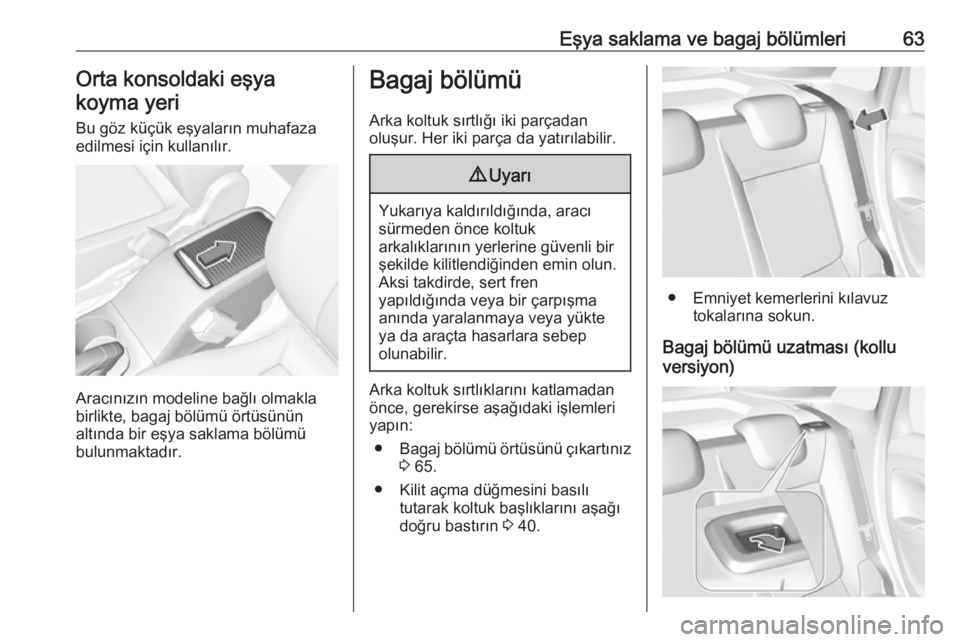

Eşya saklama ve bagaj bölümleri63Orta konsoldaki eşya
koyma yeri
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Aracınızın modeline bağlı olmakla
birlikte, bagaj bölümü örtüsünün
altında bir eşya saklama bölümü
bulunmaktadır.
Bagaj bölümü
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Arka koltuk sırtlıklarını katlamadan
önce, gerekirse aşağıdaki işlemleri
yapın:
● Bagaj bölümü örtüsünü çıkartınız
3 65.
● Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı
doğru bastırın 3 40.
● Emniyet kemerlerini kılavuz
tokalarına sokun.
Bagaj bölümü uzatması (kollu versiyon)
Page 66 of 253

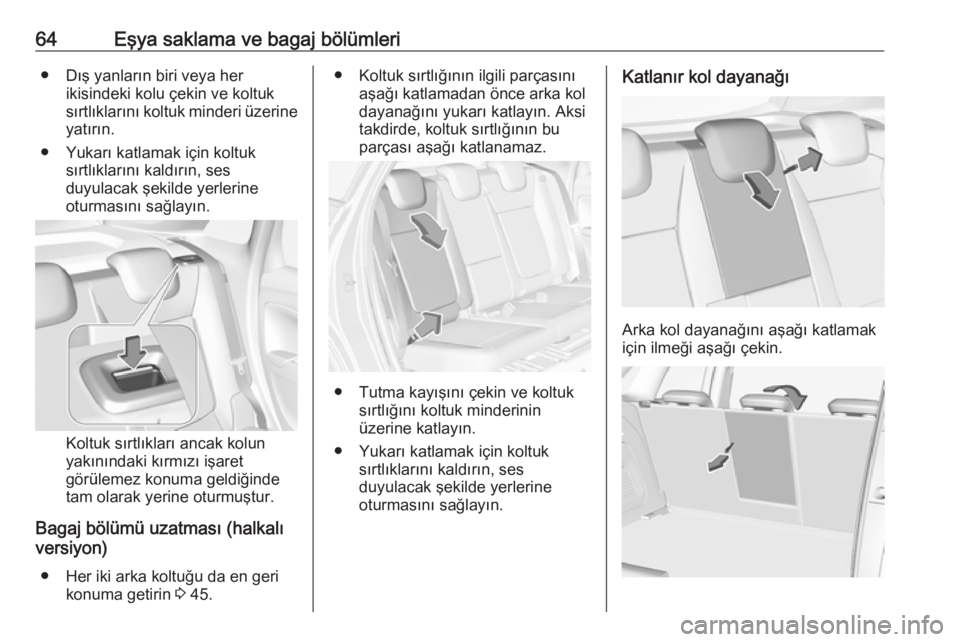

64Eşya saklama ve bagaj bölümleri● Dış yanların biri veya herikisindeki kolu çekin ve koltuksırtlıklarını koltuk minderi üzerine
yatırın.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
Koltuk sırtlıkları ancak kolun
yakınındaki kırmızı işaret
görülemez konuma geldiğinde
tam olarak yerine oturmuştur.
Bagaj bölümü uzatması (halkalı
versiyon)
● Her iki arka koltuğu da en geri konuma getirin 3 45.
● Koltuk sırtlığının ilgili parçasını
aşağı katlamadan önce arka kol
dayanağını yukarı katlayın. Aksi
takdirde, koltuk sırtlığının bu
parçası aşağı katlanamaz.
● Tutma kayışını çekin ve koltuk sırtlığını koltuk minderinin
üzerine katlayın.
● Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
Katlanır kol dayanağı
Arka kol dayanağını aşağı katlamak
için ilmeği aşağı çekin.
Page 67 of 253

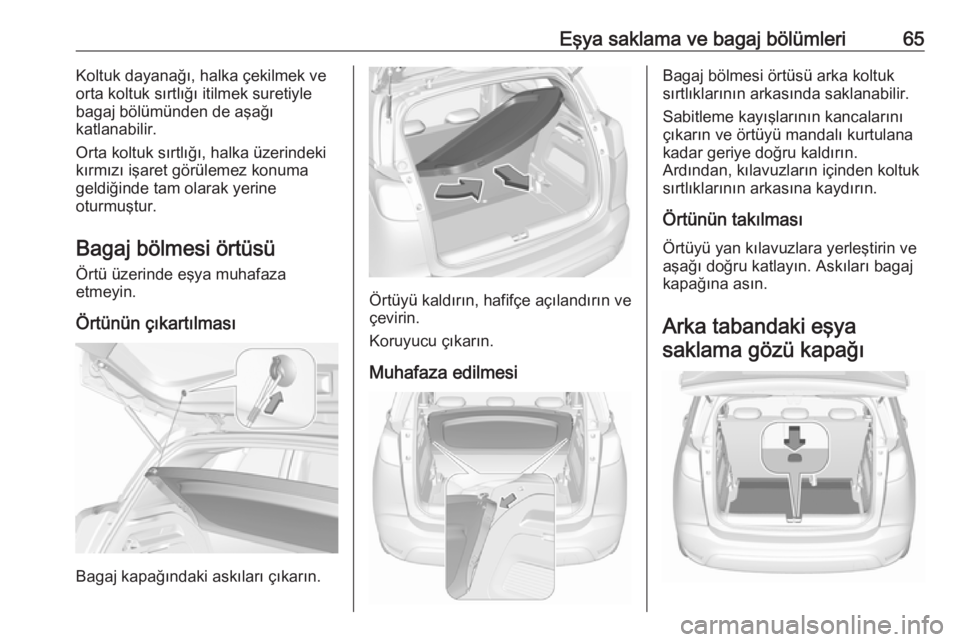

Eşya saklama ve bagaj bölümleri65Koltuk dayanağı, halka çekilmek ve
orta koltuk sırtlığı itilmek suretiyle
bagaj bölümünden de aşağı
katlanabilir.
Orta koltuk sırtlığı, halka üzerindeki
kırmızı işaret görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
Bagaj bölmesi örtüsü Örtü üzerinde eşya muhafaza
etmeyin.
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
Örtüyü kaldırın, hafifçe açılandırın ve
çevirin.
Koruyucu çıkarın.
Muhafaza edilmesi
Bagaj bölmesi örtüsü arka koltuk
sırtlıklarının arkasında saklanabilir.
Sabitleme kayışlarının kancalarını
çıkarın ve örtüyü mandalı kurtulana
kadar geriye doğru kaldırın.
Ardından, kılavuzların içinden koltuk
sırtlıklarının arkasına kaydırın.
Örtünün takılması Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Arka tabandaki eşya saklama gözü kapağı
Page 68 of 253

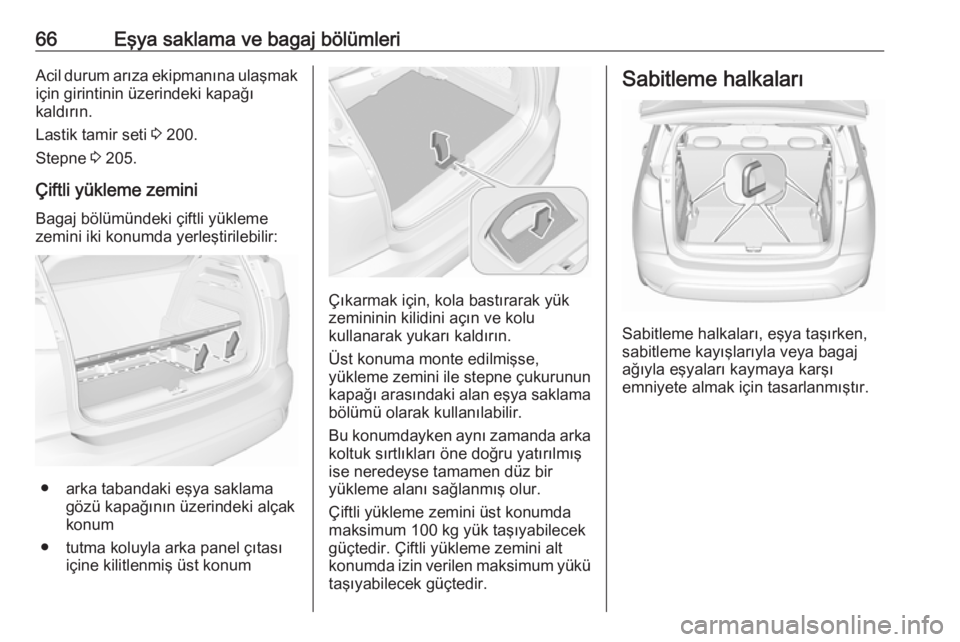

66Eşya saklama ve bagaj bölümleriAcil durum arıza ekipmanına ulaşmakiçin girintinin üzerindeki kapağı
kaldırın.
Lastik tamir seti 3 200.
Stepne 3 205.
Çiftli yükleme zemini
Bagaj bölümündeki çiftli yükleme
zemini iki konumda yerleştirilebilir:
● arka tabandaki eşya saklama gözü kapağının üzerindeki alçak
konum
● tutma koluyla arka panel çıtası içine kilitlenmiş üst konum
Çıkarmak için, kola bastırarak yük
zemininin kilidini açın ve kolu
kullanarak yukarı kaldırın.
Üst konuma monte edilmişse,
yükleme zemini ile stepne çukurunun kapağı arasındaki alan eşya saklama
bölümü olarak kullanılabilir.
Bu konumdayken aynı zamanda arka koltuk sırtlıkları öne doğru yatırılmış
ise neredeyse tamamen düz bir
yükleme alanı sağlanmış olur.
Çiftli yükleme zemini üst konumda
maksimum 100 kg yük taşıyabilecek
güçtedir. Çiftli yükleme zemini alt
konumda izin verilen maksimum yükü
taşıyabilecek güçtedir.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Page 69 of 253

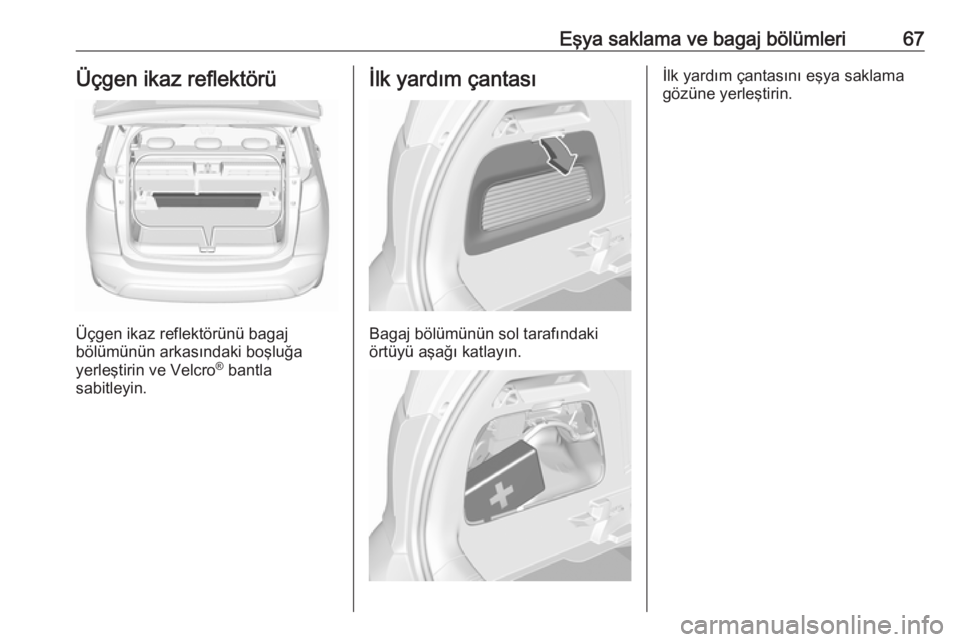

Eşya saklama ve bagaj bölümleri67Üçgen ikaz reflektörü
Üçgen ikaz reflektörünü bagaj
bölümünün arkasındaki boşluğa
yerleştirin ve Velcro ®
bantla
sabitleyin.
İlk yardım çantası
Bagaj bölümünün sol tarafındaki
örtüyü aşağı katlayın.
İlk yardım çantasını eşya saklama
gözüne yerleştirin.
Page 70 of 253

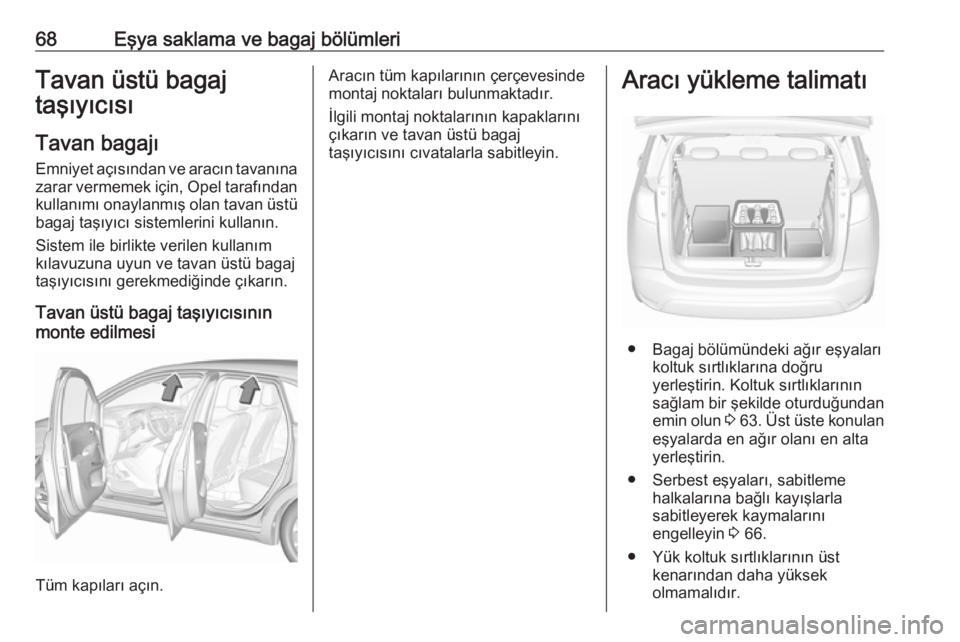

68Eşya saklama ve bagaj bölümleriTavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, Opel tarafından kullanımı onaylanmış olan tavan üstü
bagaj taşıyıcı sistemlerini kullanın.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun ve tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.
Tavan üstü bagaj taşıyıcısının
monte edilmesi
Tüm kapıları açın.
Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
İlgili montaj noktalarının kapaklarını çıkarın ve tavan üstü bagaj
taşıyıcısını cıvatalarla sabitleyin.Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
sağlam bir şekilde oturduğundan emin olun 3 63 . Üst üste konulan
eşyalarda en ağır olanı en alta
yerleştirin.
● Serbest eşyaları, sabitleme halkalarına bağlı kayışlarla
sabitleyerek kaymalarını
engelleyin 3 66.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
