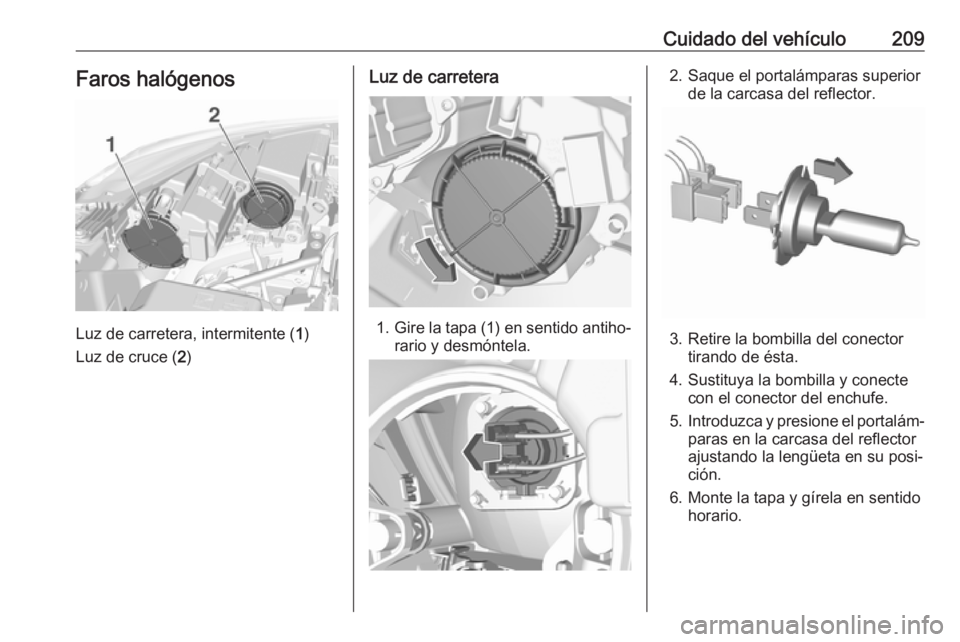

Cuidado del vehículo209Faros halógenos
Luz de carretera, intermitente (1)
Luz de cruce ( 2)
Luz de carretera
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Saque el portalámparas superior de la carcasa del reflector.
3. Retire la bombilla del conectortirando de ésta.
4. Sustituya la bombilla y conecte con el conector del enchufe.
5. Introduzca y presione el portalám‐
paras en la carcasa del reflector
ajustando la lengüeta en su posi‐
ción.
6. Monte la tapa y gírela en sentido horario.

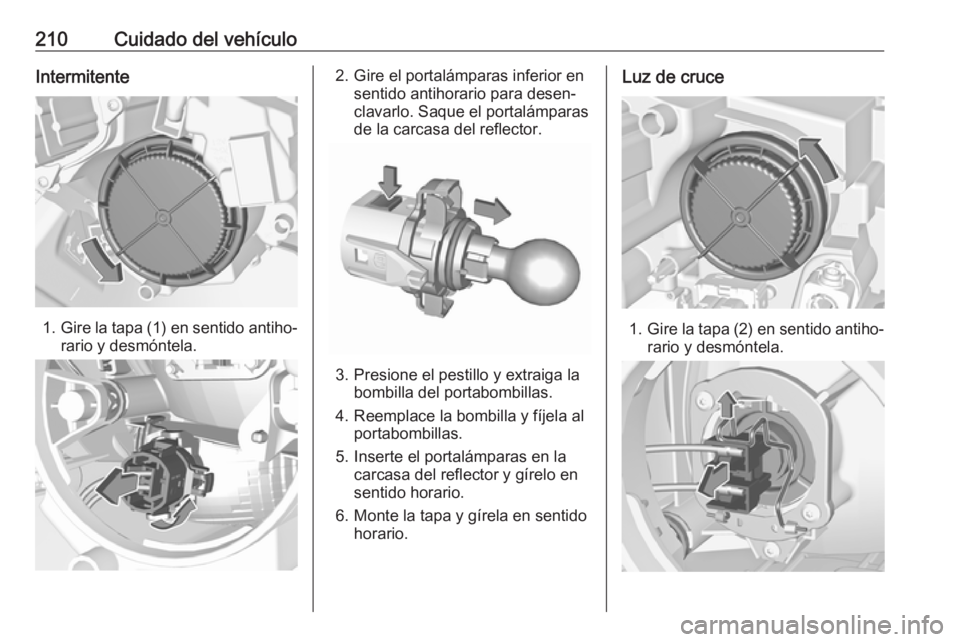

210Cuidado del vehículoIntermitente
1.Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas inferior en sentido antihorario para desen‐
clavarlo. Saque el portalámparas
de la carcasa del reflector.
3. Presione el pestillo y extraiga la bombilla del portabombillas.
4. Reemplace la bombilla y fíjela al portabombillas.
5. Inserte el portalámparas en la carcasa del reflector y gírelo en
sentido horario.
6. Monte la tapa y gírela en sentido horario.
Luz de cruce
1.Gire la tapa (2) en sentido antiho‐
rario y desmóntela.

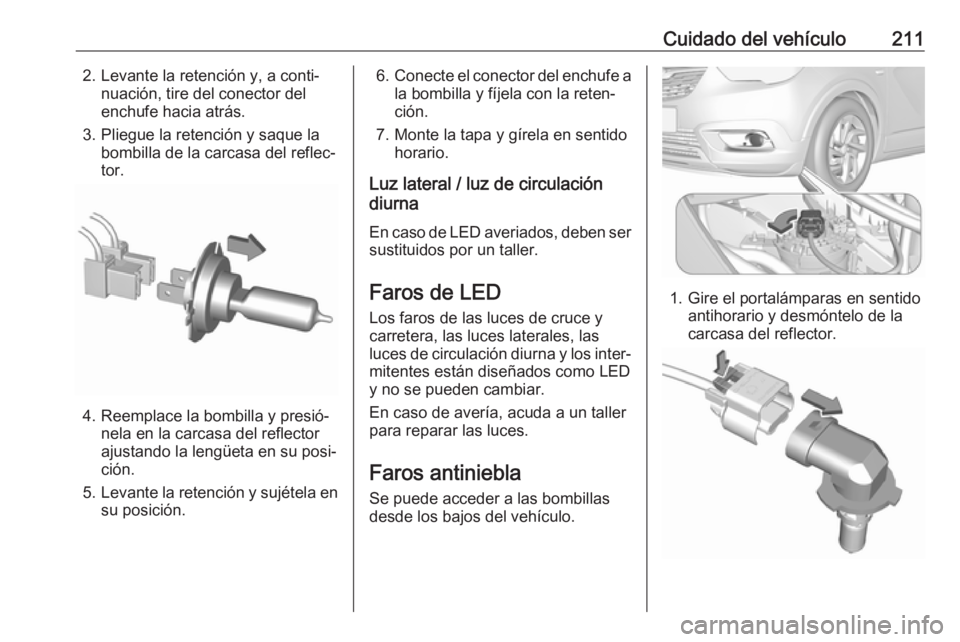

Cuidado del vehículo2112. Levante la retención y, a conti‐nuación, tire del conector del
enchufe hacia atrás.
3. Pliegue la retención y saque la bombilla de la carcasa del reflec‐
tor.
4. Reemplace la bombilla y presió‐ nela en la carcasa del reflector
ajustando la lengüeta en su posi‐
ción.
5. Levante la retención y sujétela en
su posición.
6. Conecte el conector del enchufe a
la bombilla y fíjela con la reten‐
ción.
7. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación diurna
En caso de LED averiados, deben ser sustituidos por un taller.
Faros de LED Los faros de las luces de cruce y
carretera, las luces laterales, las
luces de circulación diurna y los inter‐
mitentes están diseñados como LED
y no se pueden cambiar.
En caso de avería, acuda a un taller
para reparar las luces.
Faros antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo de la
carcasa del reflector.

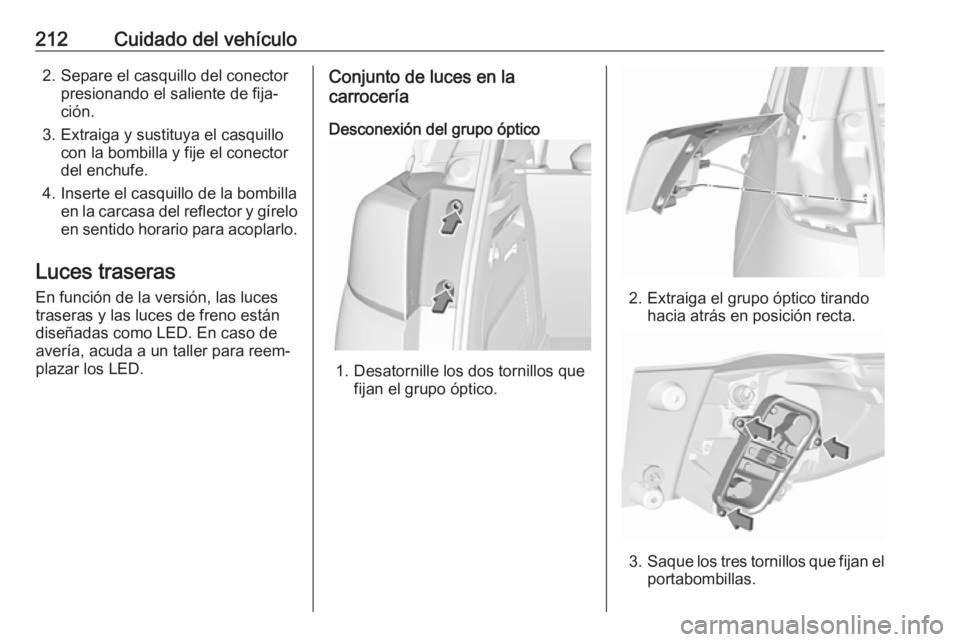

212Cuidado del vehículo2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en la carcasa del reflector y gírelo
en sentido horario para acoplarlo.
Luces traseras
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.Conjunto de luces en la
carrocería
Desconexión del grupo óptico
1. Desatornille los dos tornillos que fijan el grupo óptico.
2. Extraiga el grupo óptico tirandohacia atrás en posición recta.
3.Saque los tres tornillos que fijan el
portabombillas.

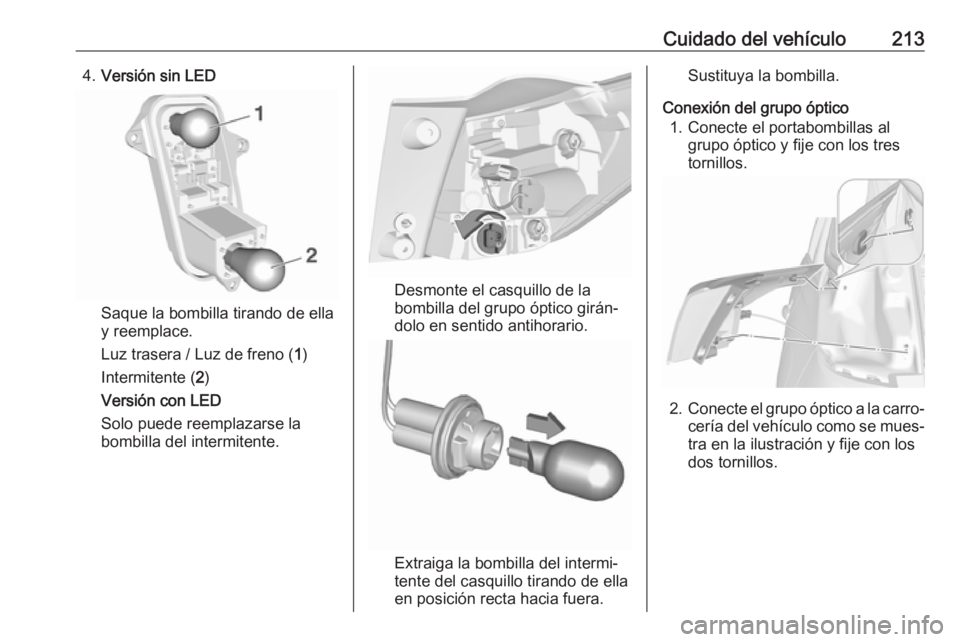

Cuidado del vehículo2134.Versión sin LED
Saque la bombilla tirando de ella
y reemplace.
Luz trasera / Luz de freno ( 1)
Intermitente ( 2)
Versión con LED
Solo puede reemplazarse la bombilla del intermitente.
Desmonte el casquillo de la
bombilla del grupo óptico girán‐
dolo en sentido antihorario.
Extraiga la bombilla del intermi‐
tente del casquillo tirando de ella
en posición recta hacia fuera.
Sustituya la bombilla.
Conexión del grupo óptico 1. Conecte el portabombillas al grupo óptico y fije con los tres
tornillos.
2. Conecte el grupo óptico a la carro‐
cería del vehículo como se mues‐ tra en la ilustración y fije con los
dos tornillos.

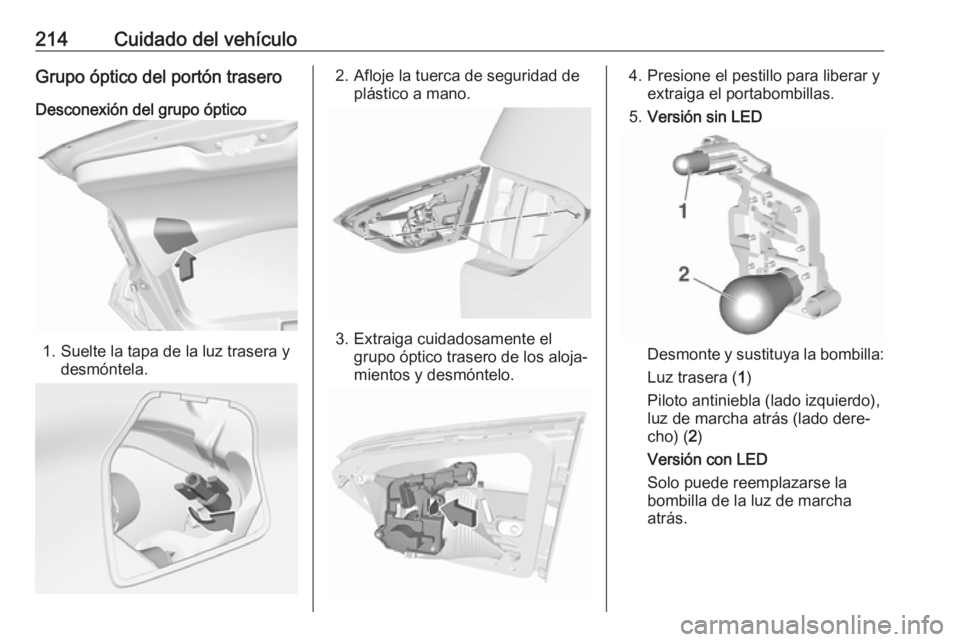

214Cuidado del vehículoGrupo óptico del portón trasero
Desconexión del grupo óptico
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione el pestillo para liberar y extraiga el portabombillas.
5. Versión sin LED
Desmonte y sustituya la bombilla:
Luz trasera ( 1)
Piloto antiniebla (lado izquierdo),
luz de marcha atrás (lado dere‐
cho) ( 2)
Versión con LED
Solo puede reemplazarse la
bombilla de la luz de marcha
atrás.

Cuidado del vehículo215

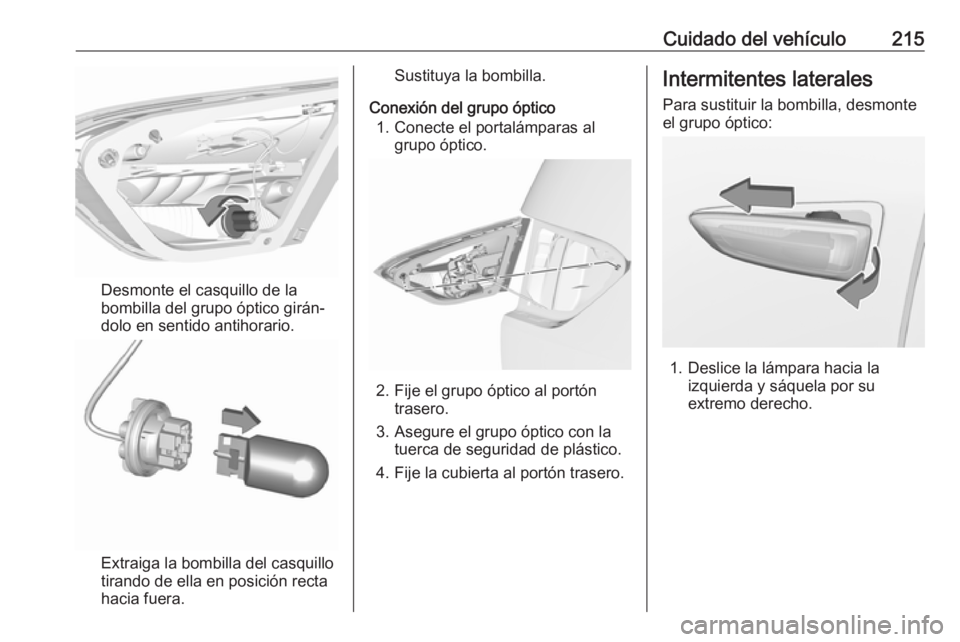

Desmonte el casquillo de la
bombilla del grupo óptico girán‐
dolo en sentido antihorario.
Extraiga la bombilla del casquillo
tirando de ella en posición recta
hacia fuera.
Sustituya la bombilla.
Conexión del grupo óptico 1. Conecte el portalámparas al grupo óptico.
2. Fije el grupo óptico al portóntrasero.
3. Asegure el grupo óptico con la tuerca de seguridad de plástico.
4. Fije la cubierta al portón trasero.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.

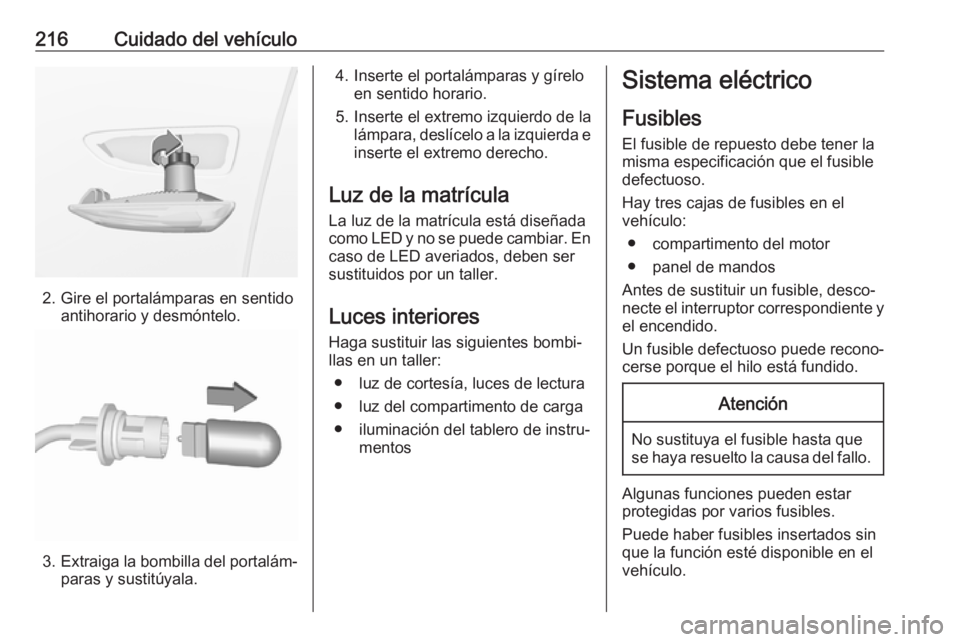

216Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada
como LED y no se puede cambiar. En
caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores Haga sustituir las siguientes bombi‐
llas en un taller:
● luz de cortesía, luces de lectura
● luz del compartimento de carga
● iluminación del tablero de instru‐ mentosSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

Cuidado del vehículo217

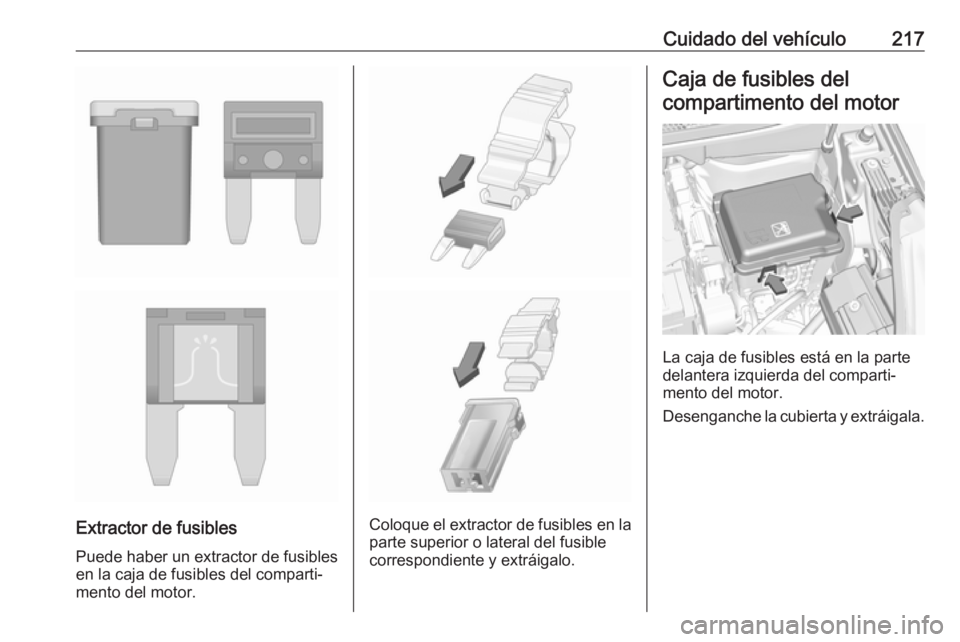

Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.

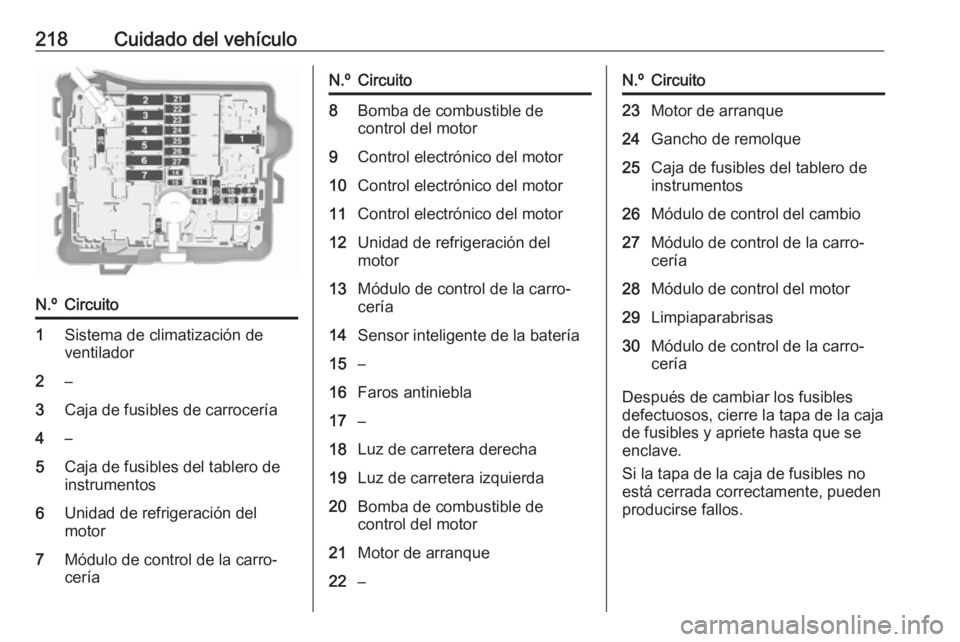

218Cuidado del vehículoN.ºCircuito1Sistema de climatización de
ventilador2–3Caja de fusibles de carrocería4–5Caja de fusibles del tablero de
instrumentos6Unidad de refrigeración del
motor7Módulo de control de la carro‐
ceríaN.ºCircuito8Bomba de combustible de
control del motor9Control electrónico del motor10Control electrónico del motor11Control electrónico del motor12Unidad de refrigeración del
motor13Módulo de control de la carro‐
cería14Sensor inteligente de la batería15–16Faros antiniebla17–18Luz de carretera derecha19Luz de carretera izquierda20Bomba de combustible de
control del motor21Motor de arranque22–N.ºCircuito23Motor de arranque24Gancho de remolque25Caja de fusibles del tablero de
instrumentos26Módulo de control del cambio27Módulo de control de la carro‐
cería28Módulo de control del motor29Limpiaparabrisas30Módulo de control de la carro‐
cería
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
