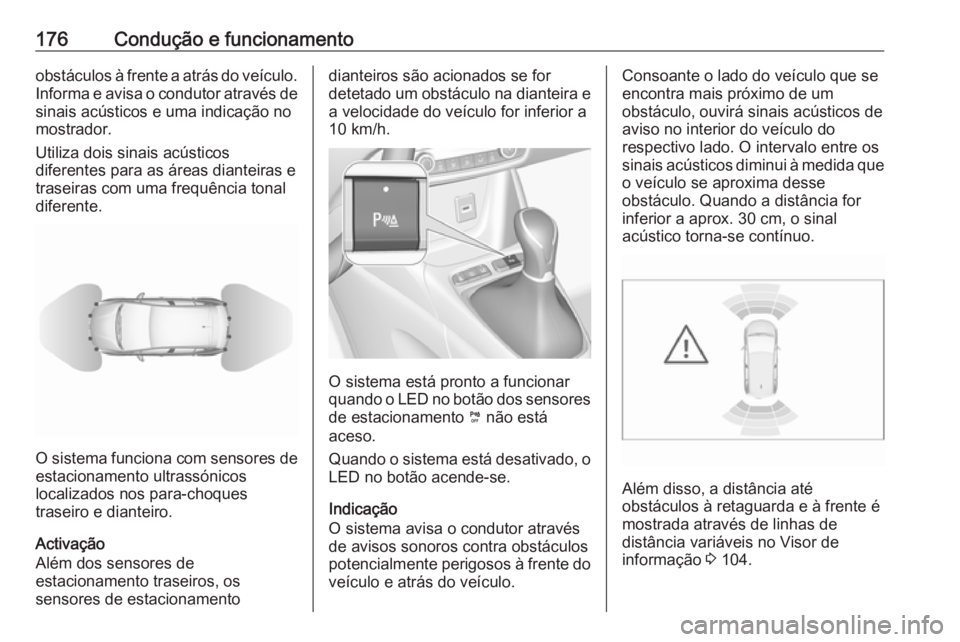

176Condução e funcionamentoobstáculos à frente a atrás do veículo.
Informa e avisa o condutor através de sinais acústicos e uma indicação no
mostrador.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente.
O sistema funciona com sensores de
estacionamento ultrassónicos
localizados nos para-choques
traseiro e dianteiro.
Activação
Além dos sensores de
estacionamento traseiros, os
sensores de estacionamento
dianteiros são acionados se for
detetado um obstáculo na dianteira e
a velocidade do veículo for inferior a
10 km/h.
O sistema está pronto a funcionar
quando o LED no botão dos sensores
de estacionamento ¼ não está
aceso.
Quando o sistema está desativado, o
LED no botão acende-se.
Indicação
O sistema avisa o condutor através de avisos sonoros contra obstáculos
potencialmente perigosos à frente do veículo e atrás do veículo.
Consoante o lado do veículo que se
encontra mais próximo de um
obstáculo, ouvirá sinais acústicos de
aviso no interior do veículo do
respectivo lado. O intervalo entre os sinais acústicos diminui à medida que
o veículo se aproxima desse
obstáculo. Quando a distância for
inferior a aprox. 30 cm, o sinal
acústico torna-se contínuo.
Além disso, a distância até
obstáculos à retaguarda e à frente é
mostrada através de linhas de
distância variáveis no Visor de
informação 3 104.

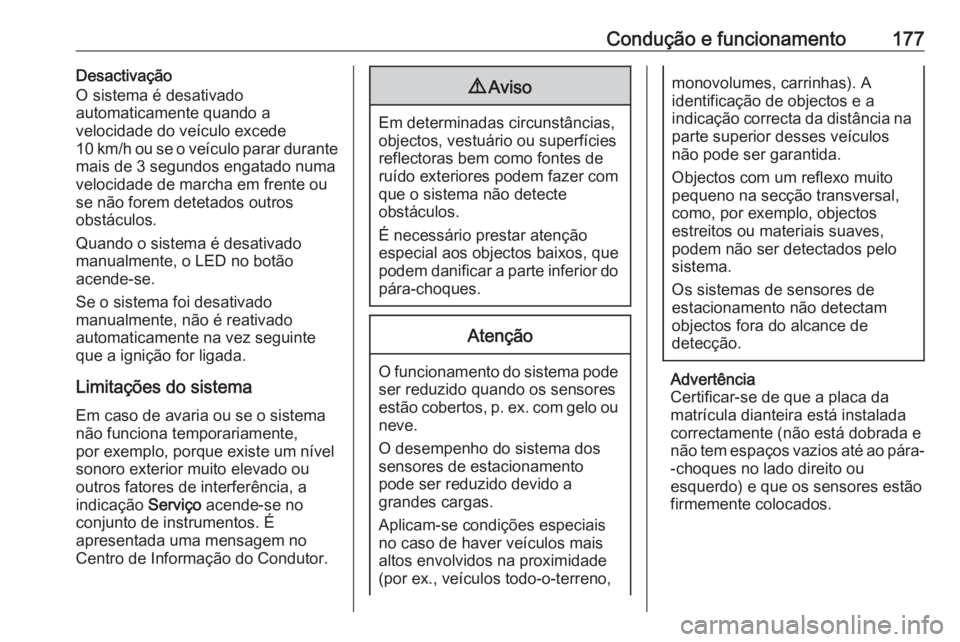

Condução e funcionamento177Desactivação
O sistema é desativado
automaticamente quando a
velocidade do veículo excede
10 km/h ou se o veículo parar durante
mais de 3 segundos engatado numa
velocidade de marcha em frente ou
se não forem detetados outros
obstáculos.
Quando o sistema é desativado
manualmente, o LED no botão
acende-se.
Se o sistema foi desativado
manualmente, não é reativado
automaticamente na vez seguinte
que a ignição for ligada.
Limitações do sistema
Em caso de avaria ou se o sistema
não funciona temporariamente,
por exemplo, porque existe um nível
sonoro exterior muito elevado ou
outros fatores de interferência, a
indicação Serviço acende-se no
conjunto de instrumentos. É
apresentada uma mensagem no
Centro de Informação do Condutor.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal,
como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
Certificar-se de que a placa da
matrícula dianteira está instalada
correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.

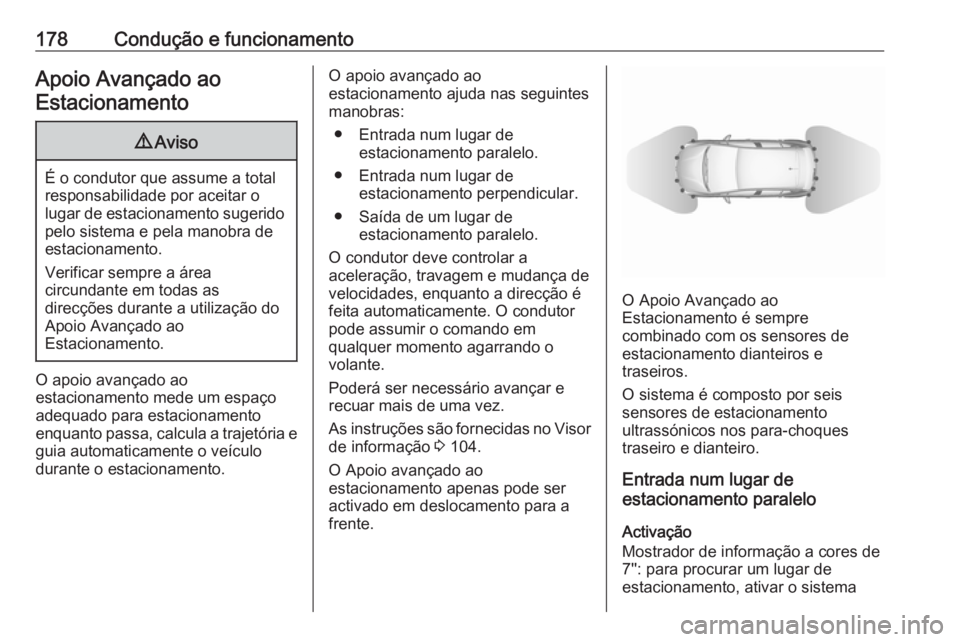

178Condução e funcionamentoApoio Avançado aoEstacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajetória e guia automaticamente o veículo
durante o estacionamento.
O apoio avançado ao
estacionamento ajuda nas seguintes
manobras:
● Entrada num lugar de estacionamento paralelo.
● Entrada num lugar de estacionamento perpendicular.
● Saída de um lugar de estacionamento paralelo.
O condutor deve controlar a
aceleração, travagem e mudança de
velocidades, enquanto a direcção é
feita automaticamente. O condutor
pode assumir o comando em
qualquer momento agarrando o
volante.
Poderá ser necessário avançar e
recuar mais de uma vez.
As instruções são fornecidas no Visor
de informação 3 104.
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.
O Apoio Avançado ao
Estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros.
O sistema é composto por seis
sensores de estacionamento
ultrassónicos nos para-choques
traseiro e dianteiro.
Entrada num lugar de
estacionamento paralelo
Activação
Mostrador de informação a cores de
7'': para procurar um lugar de
estacionamento, ativar o sistema

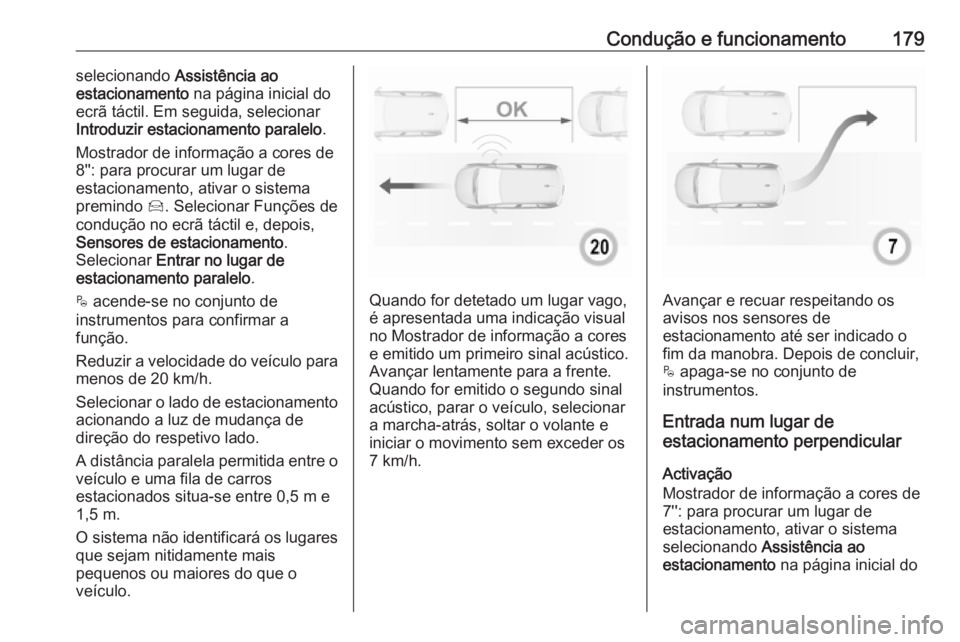

Condução e funcionamento179selecionando Assistência ao
estacionamento na página inicial do
ecrã táctil. Em seguida, selecionar
Introduzir estacionamento paralelo .
Mostrador de informação a cores de
8'': para procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no ecrã táctil e, depois,
Sensores de estacionamento .
Selecionar Entrar no lugar de
estacionamento paralelo .
$ acende-se no conjunto de
instrumentos para confirmar a
função.
Reduzir a velocidade do veículo para
menos de 20 km/h.
Selecionar o lado de estacionamento acionando a luz de mudança de
direção do respetivo lado.
A distância paralela permitida entre o
veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.
O sistema não identificará os lugares que sejam nitidamente mais
pequenos ou maiores do que o
veículo.
Quando for detetado um lugar vago, é apresentada uma indicação visual
no Mostrador de informação a cores
e emitido um primeiro sinal acústico.
Avançar lentamente para a frente.
Quando for emitido o segundo sinal
acústico, parar o veículo, selecionar
a marcha-atrás, soltar o volante e
iniciar o movimento sem exceder os
7 km/h.Avançar e recuar respeitando os avisos nos sensores de
estacionamento até ser indicado o fim da manobra. Depois de concluir,
$ apaga-se no conjunto de
instrumentos.
Entrada num lugar de
estacionamento perpendicular
Activação
Mostrador de informação a cores de
7'': para procurar um lugar de
estacionamento, ativar o sistema
selecionando Assistência ao
estacionamento na página inicial do

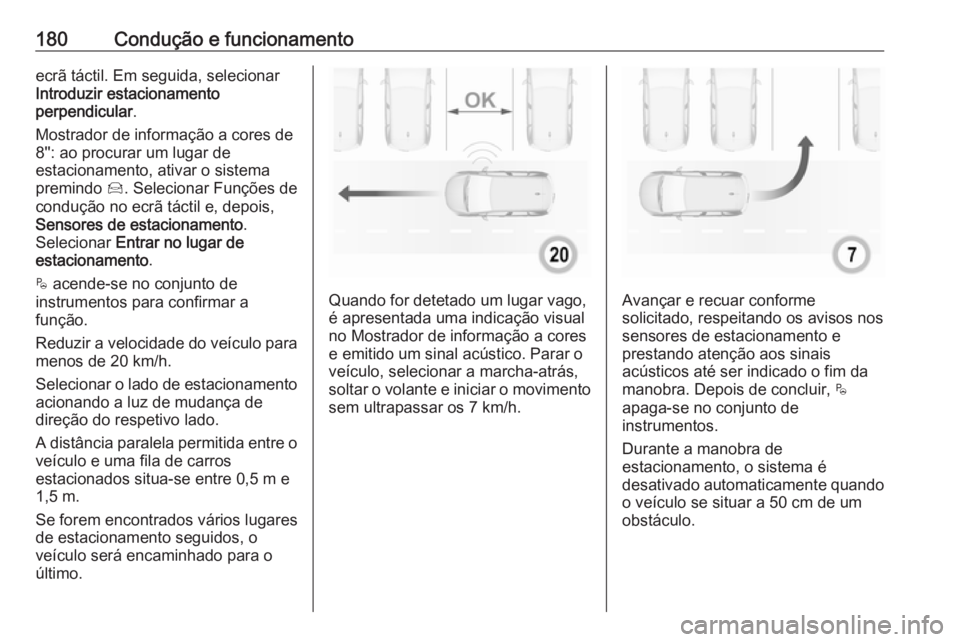

180Condução e funcionamentoecrã táctil. Em seguida, selecionar
Introduzir estacionamento
perpendicular .
Mostrador de informação a cores de
8'': ao procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no ecrã táctil e, depois,
Sensores de estacionamento .
Selecionar Entrar no lugar de
estacionamento .
$ acende-se no conjunto de
instrumentos para confirmar a
função.
Reduzir a velocidade do veículo para menos de 20 km/h.
Selecionar o lado de estacionamento acionando a luz de mudança de
direção do respetivo lado.
A distância paralela permitida entre o
veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.
Se forem encontrados vários lugares
de estacionamento seguidos, o
veículo será encaminhado para o
último.
Quando for detetado um lugar vago,
é apresentada uma indicação visual
no Mostrador de informação a cores
e emitido um sinal acústico. Parar o
veículo, selecionar a marcha-atrás,
soltar o volante e iniciar o movimento sem ultrapassar os 7 km/h.Avançar e recuar conforme
solicitado, respeitando os avisos nos
sensores de estacionamento e
prestando atenção aos sinais
acústicos até ser indicado o fim da
manobra. Depois de concluir, $
apaga-se no conjunto de
instrumentos.
Durante a manobra de
estacionamento, o sistema é
desativado automaticamente quando
o veículo se situar a 50 cm de um
obstáculo.

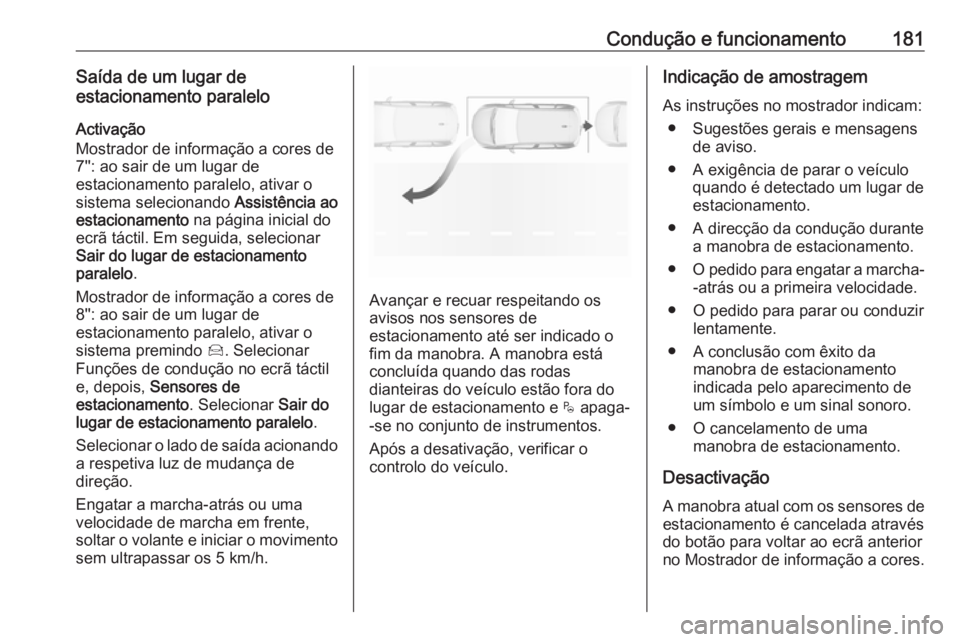

Condução e funcionamento181Saída de um lugar de
estacionamento paralelo
Activação
Mostrador de informação a cores de
7'': ao sair de um lugar de
estacionamento paralelo, ativar o
sistema selecionando Assistência ao
estacionamento na página inicial do
ecrã táctil. Em seguida, selecionar
Sair do lugar de estacionamento
paralelo .
Mostrador de informação a cores de
8'': ao sair de um lugar de
estacionamento paralelo, ativar o
sistema premindo Í. Selecionar
Funções de condução no ecrã táctil
e, depois, Sensores de
estacionamento . Selecionar Sair do
lugar de estacionamento paralelo .
Selecionar o lado de saída acionando a respetiva luz de mudança de
direção.
Engatar a marcha-atrás ou uma
velocidade de marcha em frente,
soltar o volante e iniciar o movimento sem ultrapassar os 5 km/h.
Avançar e recuar respeitando osavisos nos sensores de
estacionamento até ser indicado o
fim da manobra. A manobra está
concluída quando das rodas
dianteiras do veículo estão fora do
lugar de estacionamento e $ apaga-
-se no conjunto de instrumentos.
Após a desativação, verificar o
controlo do veículo.
Indicação de amostragem
As instruções no mostrador indicam: ● Sugestões gerais e mensagens de aviso.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● O pedido para engatar a marcha-
-atrás ou a primeira velocidade.
● O pedido para parar ou conduzir lentamente.
● A conclusão com êxito da manobra de estacionamento
indicada pelo aparecimento de
um símbolo e um sinal sonoro.
● O cancelamento de uma manobra de estacionamento.
Desactivação
A manobra atual com os sensores de estacionamento é cancelada através
do botão para voltar ao ecrã anterior
no Mostrador de informação a cores.

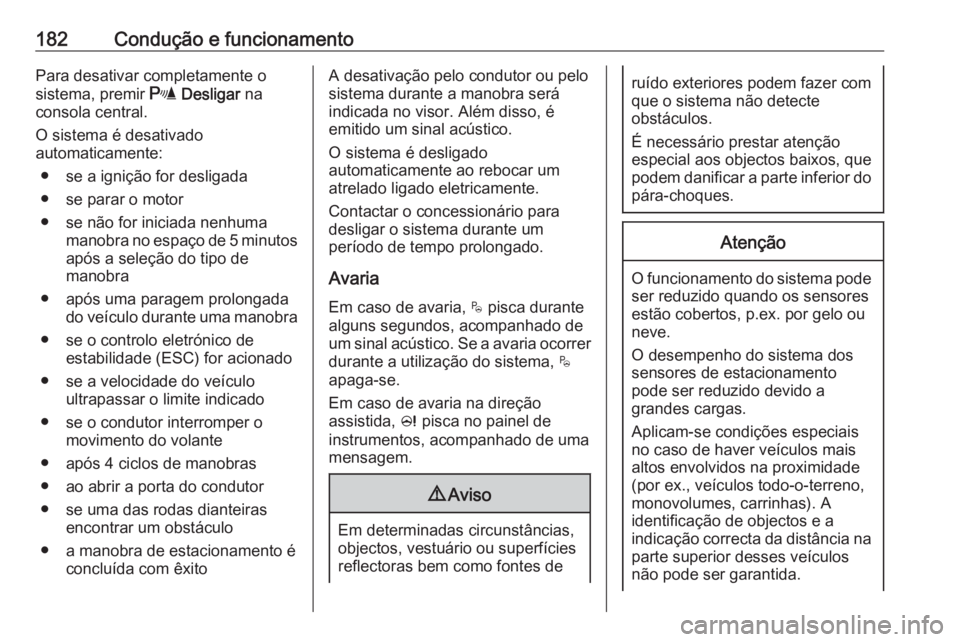

182Condução e funcionamentoPara desativar completamente o
sistema, premir r Desligar na
consola central.
O sistema é desativado
automaticamente:
● se a ignição for desligada
● se parar o motor
● se não for iniciada nenhuma manobra no espaço de 5 minutosapós a seleção do tipo de
manobra
● após uma paragem prolongada do veículo durante uma manobra
● se o controlo eletrónico de estabilidade (ESC) for acionado
● se a velocidade do veículo ultrapassar o limite indicado
● se o condutor interromper o movimento do volante
● após 4 ciclos de manobras
● ao abrir a porta do condutor
● se uma das rodas dianteiras encontrar um obstáculo
● a manobra de estacionamento é concluída com êxitoA desativação pelo condutor ou pelo
sistema durante a manobra será
indicada no visor. Além disso, é
emitido um sinal acústico.
O sistema é desligado
automaticamente ao rebocar um
atrelado ligado eletricamente.
Contactar o concessionário para
desligar o sistema durante um
período de tempo prolongado.
Avaria Em caso de avaria, $ pisca durante
alguns segundos, acompanhado de um sinal acústico. Se a avaria ocorrer
durante a utilização do sistema, $
apaga-se.
Em caso de avaria na direção
assistida, c pisca no painel de
instrumentos, acompanhado de uma mensagem.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p.ex. por gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.

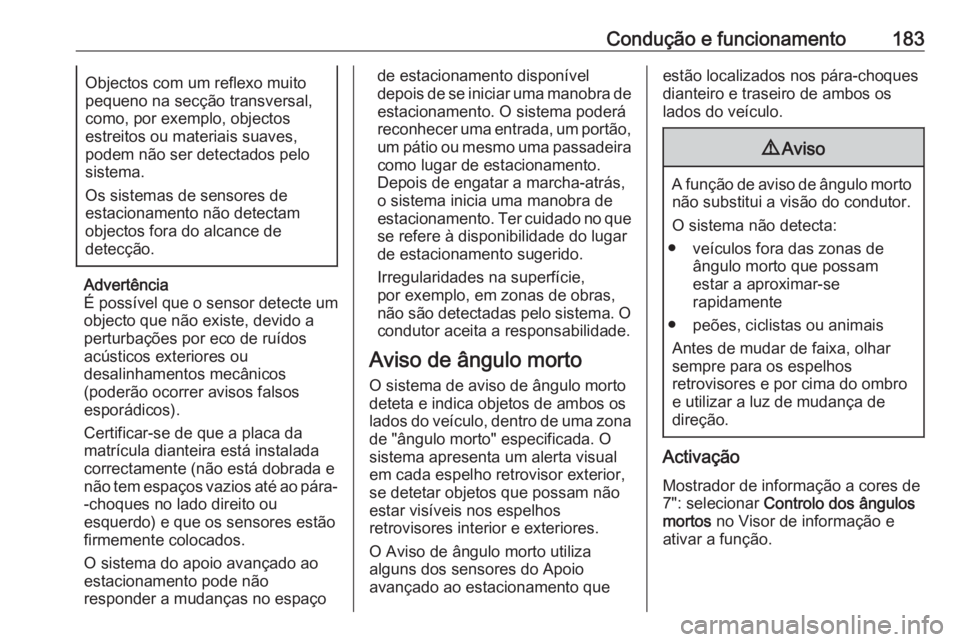

Condução e funcionamento183Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada
correctamente (não está dobrada e
não tem espaços vazios até ao pára-
-choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás, o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O
condutor aceita a responsabilidade.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
deteta e indica objetos de ambos os
lados do veículo, dentro de uma zona de "ângulo morto" especificada. O
sistema apresenta um alerta visual
em cada espelho retrovisor exterior,
se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento queestão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhar
sempre para os espelhos
retrovisores e por cima do ombro
e utilizar a luz de mudança de
direção.
Activação
Mostrador de informação a cores de
7": selecionar Controlo dos ângulos
mortos no Visor de informação e
ativar a função.

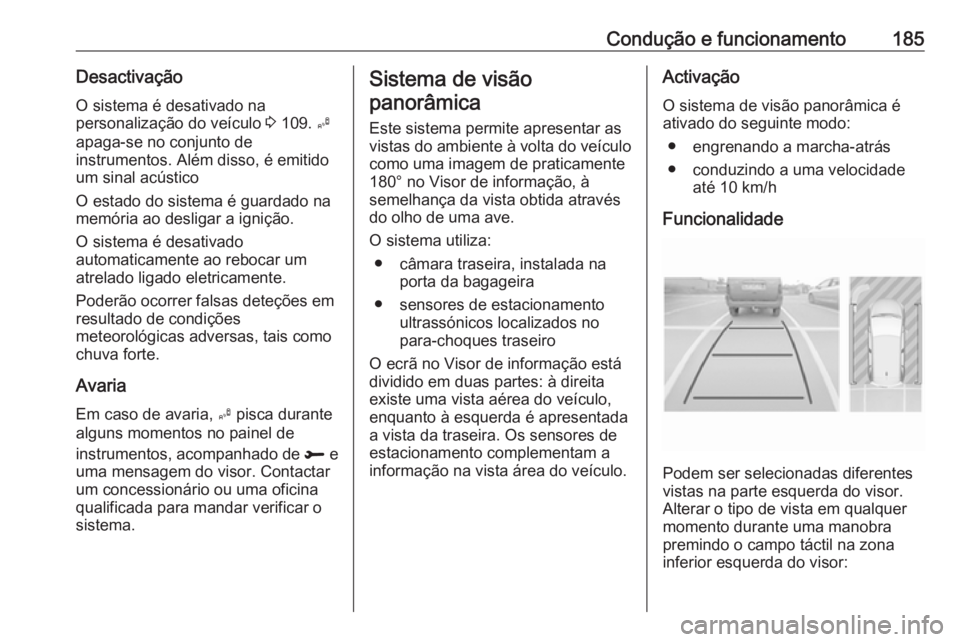

Condução e funcionamento185Desactivação
O sistema é desativado na
personalização do veículo 3 109. B
apaga-se no conjunto de
instrumentos. Além disso, é emitido
um sinal acústico
O estado do sistema é guardado na memória ao desligar a ignição.
O sistema é desativado
automaticamente ao rebocar um
atrelado ligado eletricamente.
Poderão ocorrer falsas deteções em
resultado de condições
meteorológicas adversas, tais como
chuva forte.
Avaria
Em caso de avaria, B pisca durante
alguns momentos no painel de
instrumentos, acompanhado de R e
uma mensagem do visor. Contactar
um concessionário ou uma oficina
qualificada para mandar verificar o
sistema.Sistema de visão
panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo como uma imagem de praticamente
180° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza: ● câmara traseira, instalada na porta da bagageira
● sensores de estacionamento ultrassónicos localizados no
para-choques traseiro
O ecrã no Visor de informação está dividido em duas partes: à direitaexiste uma vista aérea do veículo,
enquanto à esquerda é apresentada
a vista da traseira. Os sensores de estacionamento complementam a
informação na vista área do veículo.Activação
O sistema de visão panorâmica é
ativado do seguinte modo:
● engrenando a marcha-atrás
● conduzindo a uma velocidade até 10 km/h
Funcionalidade
Podem ser selecionadas diferentes
vistas na parte esquerda do visor.
Alterar o tipo de vista em qualquer
momento durante uma manobra
premindo o campo táctil na zona
inferior esquerda do visor:

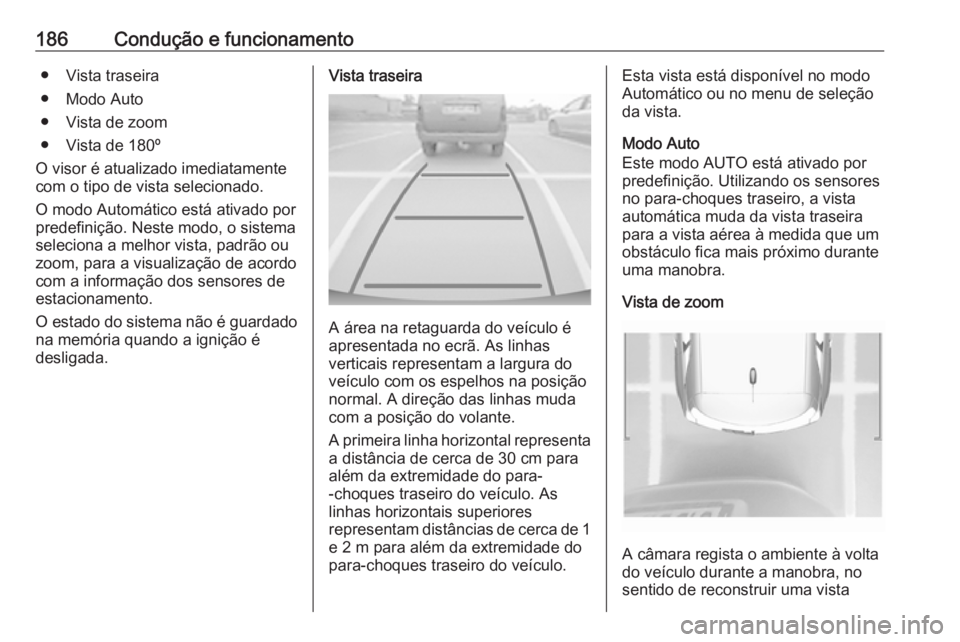

186Condução e funcionamento● Vista traseira
● Modo Auto
● Vista de zoom
● Vista de 180º
O visor é atualizado imediatamente
com o tipo de vista selecionado.
O modo Automático está ativado por
predefinição. Neste modo, o sistema
seleciona a melhor vista, padrão ou
zoom, para a visualização de acordo
com a informação dos sensores de
estacionamento.
O estado do sistema não é guardado na memória quando a ignição é
desligada.Vista traseira
A área na retaguarda do veículo é
apresentada no ecrã. As linhas
verticais representam a largura do
veículo com os espelhos na posição
normal. A direção das linhas muda
com a posição do volante.
A primeira linha horizontal representa a distância de cerca de 30 cm para
além da extremidade do para-
-choques traseiro do veículo. As
linhas horizontais superiores
representam distâncias de cerca de 1 e 2 m para além da extremidade do
para-choques traseiro do veículo.
Esta vista está disponível no modo
Automático ou no menu de seleção
da vista.
Modo Auto
Este modo AUTO está ativado por
predefinição. Utilizando os sensores
no para-choques traseiro, a vista
automática muda da vista traseira
para a vista aérea à medida que um
obstáculo fica mais próximo durante
uma manobra.
Vista de zoom
A câmara regista o ambiente à volta
do veículo durante a manobra, no
sentido de reconstruir uma vista
