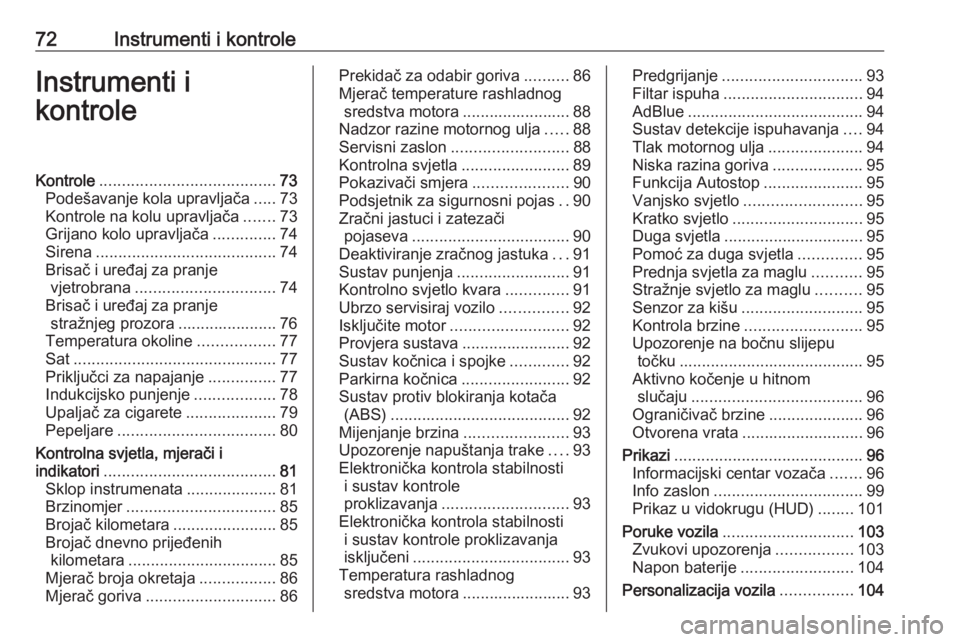

72Instrumenti i kontroleInstrumenti i
kontroleKontrole ....................................... 73
Podešavanje kola upravljača .....73
Kontrole na kolu upravljača .......73
Grijano kolo upravljača ..............74
Sirena ........................................ 74
Brisač i uređaj za pranje vjetrobrana ............................... 74
Brisač i uređaj za pranje stražnjeg prozora ...................... 76
Temperatura okoline .................77
Sat ............................................. 77
Priključci za napajanje ...............77
Indukcijsko punjenje ..................78
Upaljač za cigarete ....................79
Pepeljare ................................... 80
Kontrolna svjetla, mjerači i
indikatori ...................................... 81
Sklop instrumenata ....................81
Brzinomjer ................................. 85
Brojač kilometara .......................85
Brojač dnevno prijeđenih kilometara ................................. 85
Mjerač broja okretaja .................86
Mjerač goriva ............................. 86Prekidač za odabir goriva ..........86
Mjerač temperature rashladnog sredstva motora ........................ 88
Nadzor razine motornog ulja .....88
Servisni zaslon .......................... 88
Kontrolna svjetla ........................89
Pokazivači smjera .....................90
Podsjetnik za sigurnosni pojas ..90
Zračni jastuci i zatezači pojaseva ................................... 90
Deaktiviranje zračnog jastuka ...91
Sustav punjenja .........................91
Kontrolno svjetlo kvara ..............91
Ubrzo servisiraj vozilo ...............92
Isključite motor .......................... 92
Provjera sustava ........................92
Sustav kočnica i spojke .............92
Parkirna kočnica ........................92
Sustav protiv blokiranja kotača (ABS) ........................................ 92
Mijenjanje brzina .......................93
Upozorenje napuštanja trake ....93
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 93
Elektronička kontrola stabilnosti i sustav kontrole proklizavanja
isključeni ................................... 93
Temperatura rashladnog sredstva motora ........................ 93Predgrijanje ............................... 93
Filtar ispuha ............................... 94
AdBlue ....................................... 94
Sustav detekcije ispuhavanja ....94
Tlak motornog ulja .....................94
Niska razina goriva ....................95
Funkcija Autostop ......................95
Vanjsko svjetlo .......................... 95
Kratko svjetlo ............................. 95
Duga svjetla ............................... 95
Pomoć za duga svjetla ..............95
Prednja svjetla za maglu ...........95
Stražnje svjetlo za maglu ..........95
Senzor za kišu ........................... 95
Kontrola brzine .......................... 95
Upozorenje na bočnu slijepu točku ......................................... 95
Aktivno kočenje u hitnom slučaju ...................................... 96
Ograničivač brzine .....................96
Otvorena vrata ........................... 96
Prikazi .......................................... 96
Informacijski centar vozača .......96
Info zaslon ................................. 99
Prikaz u vidokrugu (HUD) ........101
Poruke vozila ............................. 103
Zvukovi upozorenja .................103
Napon baterije ......................... 104
Personalizacija vozila ................104

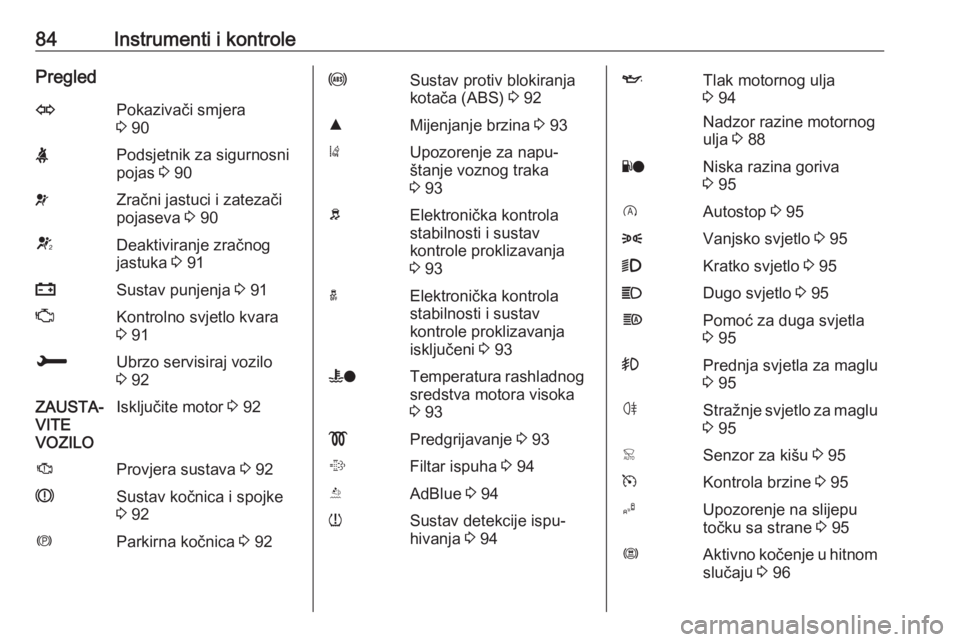

84Instrumenti i kontrolePregledOPokazivači smjera
3 90XPodsjetnik za sigurnosni
pojas 3 90vZračni jastuci i zatezači
pojaseva 3 90VDeaktiviranje zračnog
jastuka 3 91pSustav punjenja 3 91ZKontrolno svjetlo kvara
3 91HUbrzo servisiraj vozilo
3 92ZAUSTA‐
VITE
VOZILOIsključite motor 3 92JProvjera sustava 3 92RSustav kočnica i spojke
3 92mParkirna kočnica 3 92uSustav protiv blokiranja
kotača (ABS) 3 92RMijenjanje brzina 3 93)Upozorenje za napu‐
štanje voznog traka
3 93bElektronička kontrola
stabilnosti i sustav
kontrole proklizavanja
3 93aElektronička kontrola
stabilnosti i sustav
kontrole proklizavanja
isključeni 3 93WoTemperatura rashladnog
sredstva motora visoka
3 93!Predgrijavanje 3 93%Filtar ispuha 3 94YAdBlue 3 94wSustav detekcije ispu‐
hivanja 3 94ITlak motornog ulja
3 94
Nadzor razine motornog
ulja 3 88YoNiska razina goriva
3 95DAutostop 3 958Vanjsko svjetlo 3 959Kratko svjetlo 3 95CDugo svjetlo 3 95fPomoć za duga svjetla
3 95>Prednja svjetla za maglu
3 95øStražnje svjetlo za maglu
3 95 točku sa strane 3 95ØAktivno kočenje u hitnom
slučaju 3 96

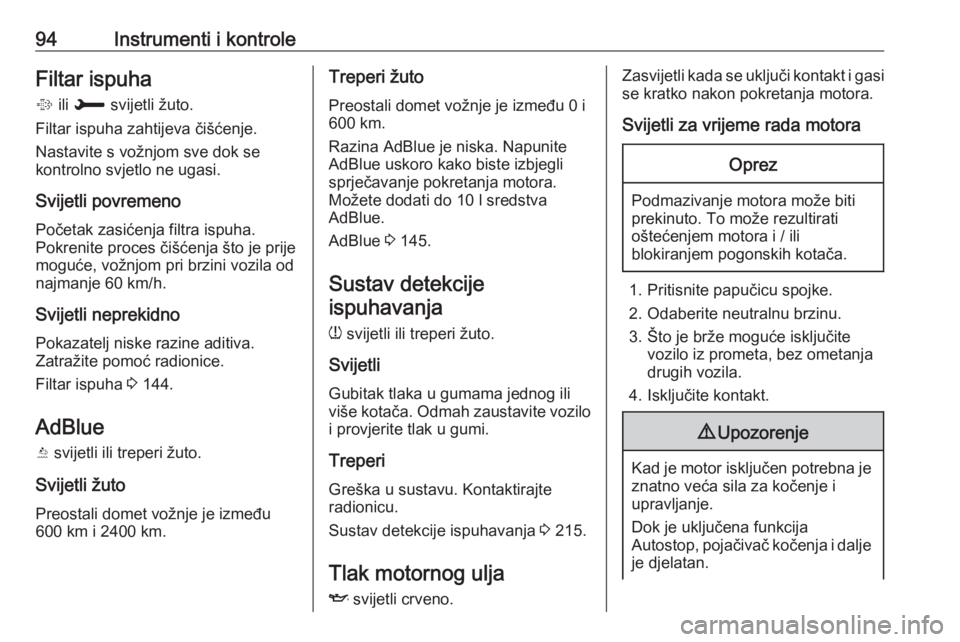

94Instrumenti i kontroleFiltar ispuha% ili H svijetli žuto.
Filtar ispuha zahtijeva čišćenje.
Nastavite s vožnjom sve dok se
kontrolno svjetlo ne ugasi.
Svijetli povremeno Početak zasićenja filtra ispuha.
Pokrenite proces čišćenja što je prije
moguće, vožnjom pri brzini vozila od
najmanje 60 km/h.
Svijetli neprekidno
Pokazatelj niske razine aditiva.
Zatražite pomoć radionice.
Filtar ispuha 3 144.
AdBlue
Y svijetli ili treperi žuto.
Svijetli žuto Preostali domet vožnje je između600 km i 2400 km.Treperi žuto
Preostali domet vožnje je između 0 i
600 km.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
Možete dodati do 10 l sredstva AdBlue.
AdBlue 3 145.
Sustav detekcije ispuhavanja
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumama jednog ili
više kotača. Odmah zaustavite vozilo i provjerite tlak u gumi.
Treperi
Greška u sustavu. Kontaktirajte
radionicu.
Sustav detekcije ispuhavanja 3 215.
Tlak motornog ulja
I svijetli crveno.Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. To može rezultirati
oštećenjem motora i / ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite neutralnu brzinu.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.

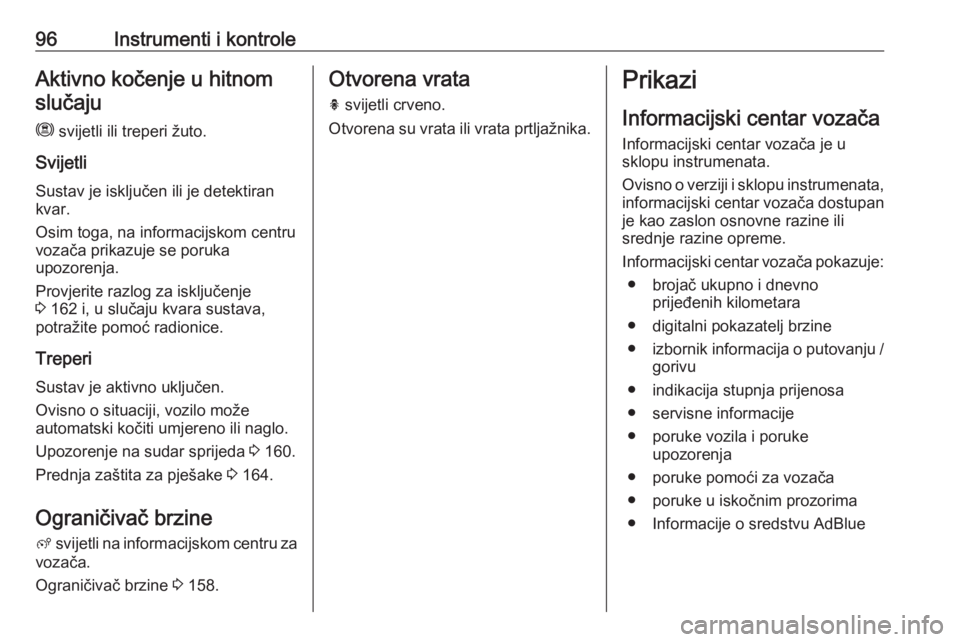

96Instrumenti i kontroleAktivno kočenje u hitnomslučaju
m svijetli ili treperi žuto.
Svijetli
Sustav je isključen ili je detektiran
kvar.
Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
Provjerite razlog za isključenje
3 162 i, u slučaju kvara sustava,
potražite pomoć radionice.
Treperi
Sustav je aktivno uključen.
Ovisno o situaciji, vozilo može
automatski kočiti umjereno ili naglo.
Upozorenje na sudar sprijeda 3 160.
Prednja zaštita za pješake 3 164.
Ograničivač brzine
ß svijetli na informacijskom centru za
vozača.
Ograničivač brzine 3 158.Otvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Prikazi
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon osnovne razine ili
srednje razine opreme.
Informacijski centar vozača pokazuje: ● brojač ukupno i dnevno prijeđenih kilometara
● digitalni pokazatelj brzine
● izbornik informacija o putovanju /
gorivu
● indikacija stupnja prijenosa
● servisne informacije
● poruke vozila i poruke upozorenja
● poruke pomoći za vozača
● poruke u iskočnim prozorima
● Informacije o sredstvu AdBlue

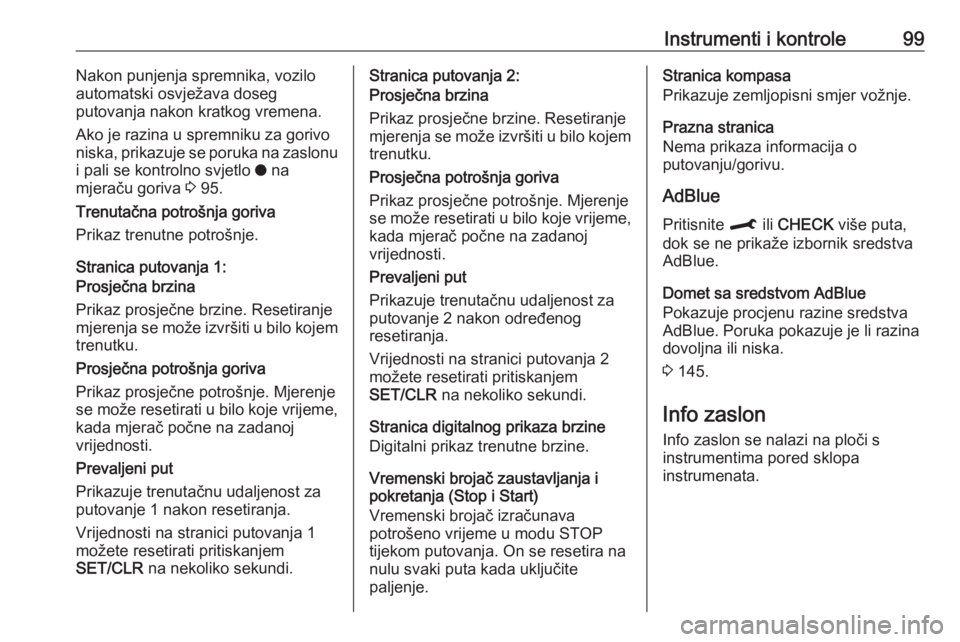

Instrumenti i kontrole99Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Ako je razina u spremniku za gorivo
niska, prikazuje se poruka na zaslonu
i pali se kontrolno svjetlo o na
mjeraču goriva 3 95.
Trenutačna potrošnja goriva
Prikaz trenutne potrošnje.
Stranica putovanja 1:
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Prevaljeni put
Prikazuje trenutačnu udaljenost za
putovanje 1 nakon resetiranja.
Vrijednosti na stranici putovanja 1
možete resetirati pritiskanjem
SET/CLR na nekoliko sekundi.Stranica putovanja 2:
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Prevaljeni put
Prikazuje trenutačnu udaljenost za
putovanje 2 nakon određenog
resetiranja.
Vrijednosti na stranici putovanja 2
možete resetirati pritiskanjem
SET/CLR na nekoliko sekundi.
Stranica digitalnog prikaza brzine
Digitalni prikaz trenutne brzine.
Vremenski brojač zaustavljanja i
pokretanja (Stop i Start)
Vremenski brojač izračunava
potrošeno vrijeme u modu STOP
tijekom putovanja. On se resetira na
nulu svaki puta kada uključite
paljenje.Stranica kompasa
Prikazuje zemljopisni smjer vožnje.
Prazna stranica
Nema prikaza informacija o
putovanju/gorivu.
AdBlue Pritisnite M ili CHECK više puta,
dok se ne prikaže izbornik sredstva
AdBlue.
Domet sa sredstvom AdBlue
Pokazuje procjenu razine sredstva
AdBlue. Poruka pokazuje je li razina
dovoljna ili niska.
3 145.
Info zaslon
Info zaslon se nalazi na ploči s
instrumentima pored sklopa
instrumenata.

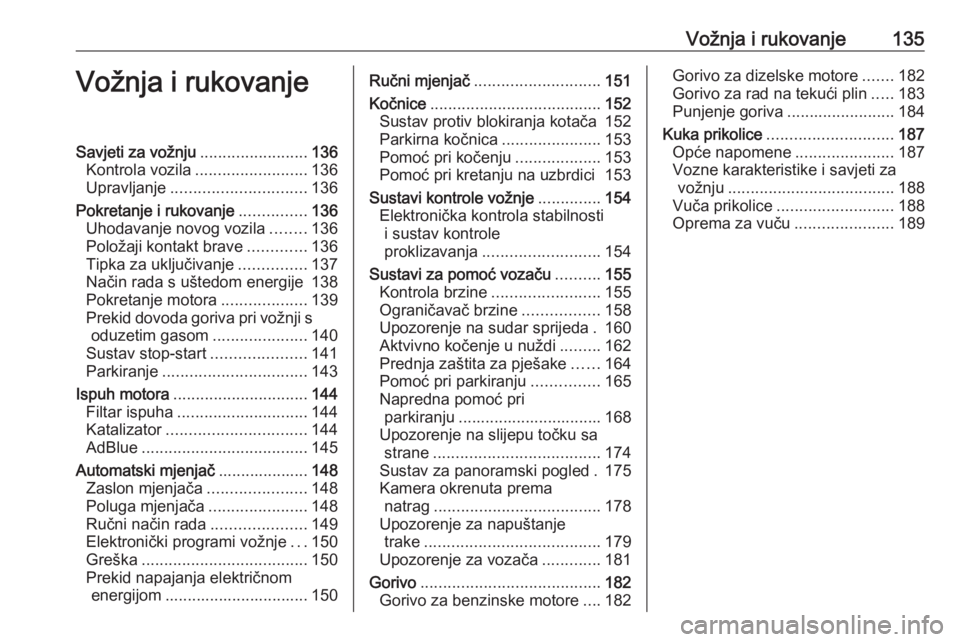

Vožnja i rukovanje135Vožnja i rukovanjeSavjeti za vožnju........................136
Kontrola vozila ......................... 136
Upravljanje .............................. 136
Pokretanje i rukovanje ...............136
Uhodavanje novog vozila ........136
Položaji kontakt brave .............136
Tipka za uključivanje ...............137
Način rada s uštedom energije 138
Pokretanje motora ...................139
Prekid dovoda goriva pri vožnji s oduzetim gasom .....................140
Sustav stop-start .....................141
Parkiranje ................................ 143
Ispuh motora .............................. 144
Filtar ispuha ............................. 144
Katalizator ............................... 144
AdBlue ..................................... 145
Automatski mjenjač ....................148
Zaslon mjenjača ......................148
Poluga mjenjača ......................148
Ručni način rada .....................149
Elektronički programi vožnje ...150
Greška ..................................... 150
Prekid napajanja električnom energijom ................................ 150Ručni mjenjač ............................ 151
Kočnice ...................................... 152
Sustav protiv blokiranja kotača 152
Parkirna kočnica ......................153
Pomoć pri kočenju ...................153
Pomoć pri kretanju na uzbrdici 153
Sustavi kontrole vožnje ..............154
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja .......................... 154
Sustavi za pomoć vozaču ..........155
Kontrola brzine ........................ 155
Ograničavač brzine .................158
Upozorenje na sudar sprijeda . 160
Aktvivno kočenje u nuždi .........162
Prednja zaštita za pješake ......164
Pomoć pri parkiranju ...............165
Napredna pomoć pri parkiranju ................................ 168
Upozorenje na slijepu točku sa strane ..................................... 174
Sustav za panoramski pogled . 175
Kamera okrenuta prema natrag ..................................... 178
Upozorenje za napuštanje trake ....................................... 179
Upozorenje za vozača .............181
Gorivo ........................................ 182
Gorivo za benzinske motore ....182Gorivo za dizelske motore .......182
Gorivo za rad na tekući plin .....183
Punjenje goriva ........................184
Kuka prikolice ............................ 187
Opće napomene ......................187
Vozne karakteristike i savjeti za vožnju ..................................... 188
Vuča prikolice .......................... 188
Oprema za vuču ......................189

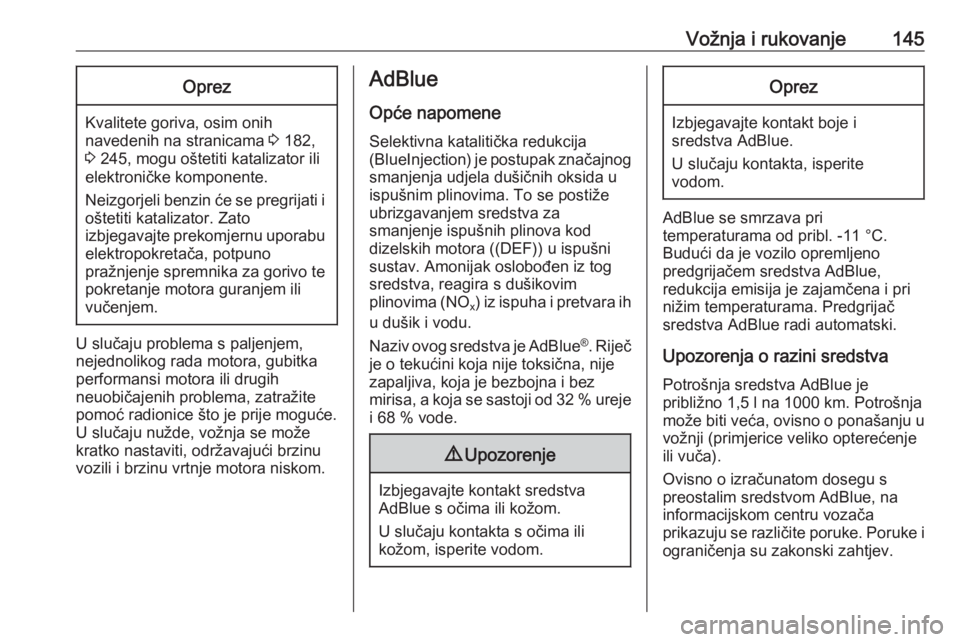

Vožnja i rukovanje145Oprez
Kvalitete goriva, osim onih
navedenih na stranicama 3 182,
3 245, mogu oštetiti katalizator ili
elektroničke komponente.
Neizgorjeli benzin će se pregrijati i oštetiti katalizator. Zato
izbjegavajte prekomjernu uporabu elektropokretača, potpuno
pražnjenje spremnika za gorivo te pokretanje motora guranjem ili
vučenjem.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite
pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
AdBlue
Opće napomene
Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u
ispušnim plinovima. To se postiže
ubrizgavanjem sredstva za
smanjenje ispušnih plinova kod
dizelskih motora ((DEF)) u ispušni sustav. Amonijak oslobođen iz tog
sredstva, reagira s dušikovim
plinovima (NO x) iz ispuha i pretvara ih
u dušik i vodu.
Naziv ovog sredstva je AdBlue ®
. Riječ
je o tekućini koja nije toksična, nije
zapaljiva, koja je bezbojna i bez
mirisa, a koja se sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Upozorenja o razini sredstva
Potrošnja sredstva AdBlue je
približno 1,5 l na 1000 km. Potrošnja
može biti veća, ovisno o ponašanju u
vožnji (primjerice veliko opterećenje
ili vuča).
Ovisno o izračunatom dosegu s
preostalim sredstvom AdBlue, na
informacijskom centru vozača
prikazuju se različite poruke. Poruke i
ograničenja su zakonski zahtjev.

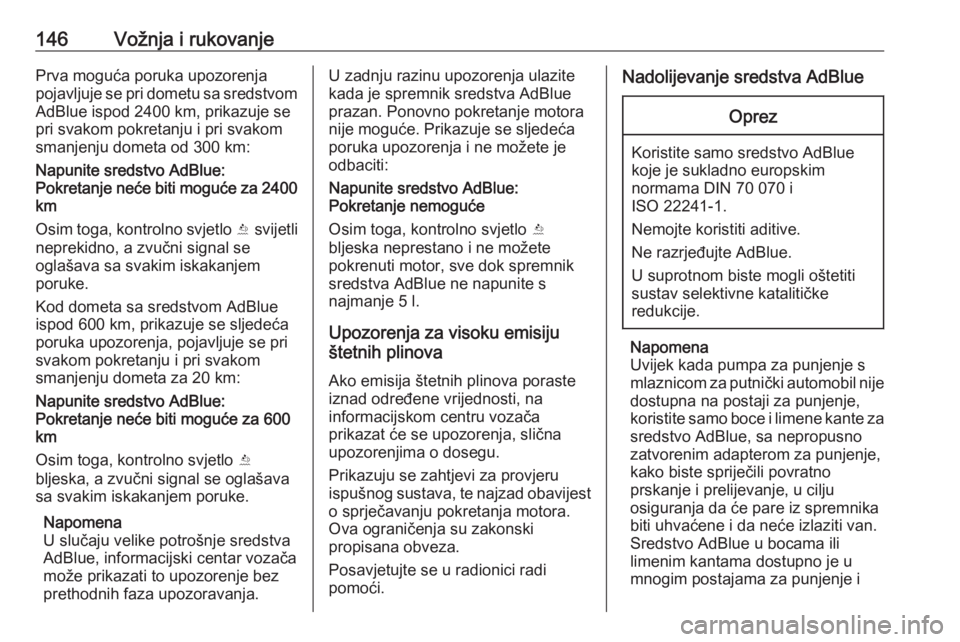

146Vožnja i rukovanjePrva moguća poruka upozorenja
pojavljuje se pri dometu sa sredstvom AdBlue ispod 2400 km, prikazuje se
pri svakom pokretanju i pri svakom
smanjenju dometa od 300 km:
Napunite sredstvo AdBlue:
Pokretanje neće biti moguće za 2400
km
Osim toga, kontrolno svjetlo Y svijetli
neprekidno, a zvučni signal se
oglašava sa svakim iskakanjem
poruke.
Kod dometa sa sredstvom AdBlue
ispod 600 km, prikazuje se sljedeća
poruka upozorenja, pojavljuje se pri svakom pokretanju i pri svakom
smanjenju dometa za 20 km:
Napunite sredstvo AdBlue:
Pokretanje neće biti moguće za 600
km
Osim toga, kontrolno svjetlo Y
bljeska, a zvučni signal se oglašava
sa svakim iskakanjem poruke.
Napomena
U slučaju velike potrošnje sredstva
AdBlue, informacijski centar vozača
može prikazati to upozorenje bez
prethodnih faza upozoravanja.U zadnju razinu upozorenja ulazite
kada je spremnik sredstva AdBlue
prazan. Ponovno pokretanje motora
nije moguće. Prikazuje se sljedeća
poruka upozorenja i ne možete je
odbaciti:
Napunite sredstvo AdBlue:
Pokretanje nemoguće
Osim toga, kontrolno svjetlo Y
bljeska neprestano i ne možete
pokrenuti motor, sve dok spremnik
sredstva AdBlue ne napunite s
najmanje 5 l.
Upozorenja za visoku emisiju
štetnih plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična
upozorenjima o dosegu.
Prikazuju se zahtjevi za provjeru
ispušnog sustava, te najzad obavijest
o sprječavanju pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Posavjetujte se u radionici radi
pomoći.Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije dostupna na postaji za punjenje,
koristite samo boce i limene kante za
sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i

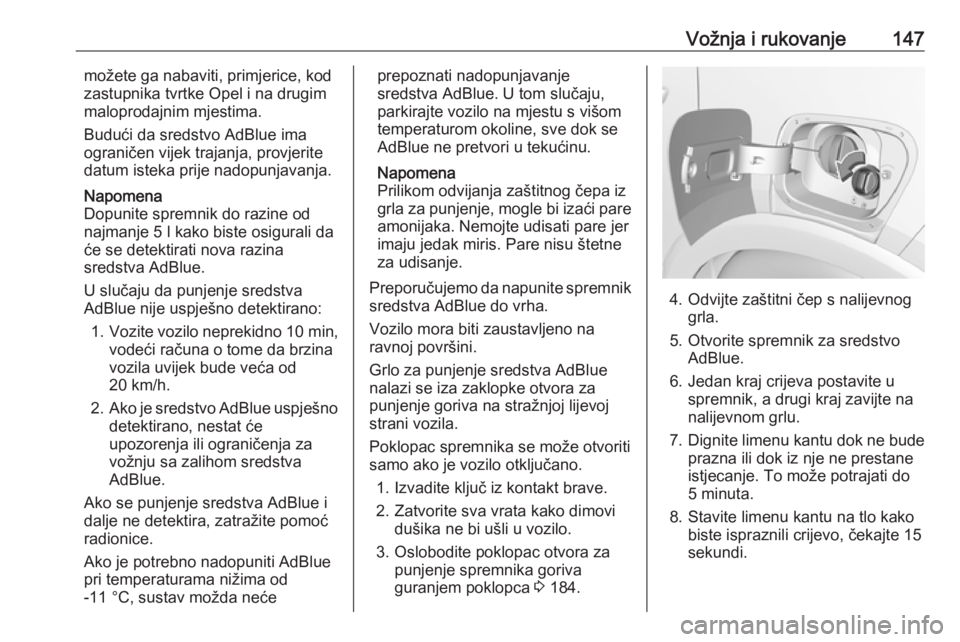

Vožnja i rukovanje147možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
Napomena
Dopunite spremnik do razine od najmanje 5 l kako biste osigurali da
će se detektirati nova razina
sredstva AdBlue.
U slučaju da punjenje sredstva
AdBlue nije uspješno detektirano:
1. Vozite vozilo neprekidno 10 min,
vodeći računa o tome da brzina
vozila uvijek bude veća od
20 km/h.
2. Ako je sredstvo AdBlue uspješno
detektirano, nestat će
upozorenja ili ograničenja za
vožnju sa zalihom sredstva
AdBlue.
Ako se punjenje sredstva AdBlue i
dalje ne detektira, zatražite pomoć
radionice.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda nećeprepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju,
parkirajte vozilo na mjestu s višom
temperaturom okoline, sve dok se
AdBlue ne pretvori u tekućinu.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Preporučujemo da napunite spremnik sredstva AdBlue do vrha.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke otvora za
punjenje goriva na stražnjoj lijevoj
strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika goriva
guranjem poklopca 3 184.
4. Odvijte zaštitni čep s nalijevnog
grla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
5 minuta.
8. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte 15
sekundi.

148Vožnja i rukovanje9. Odvijte crijevo od nalijevnog grla.
10. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Crijevo se može ponovno upotrijebiti ako se ispere čistom vodom prije
nego što se sredstvo AdBlue osuši.Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno biranje stupnjeva prijenosa
moguće je u ručnom načinu rada
dodirom poluge mjenjača u + ili -
3 149.
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na informacijskom centru
vozača.
U automatskom radu, program vožnje
pokazuje se D.
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.
Poluga mjenjača
Pomaknite polugu mjenjača u kulisi
prema pokazanom na slici.
