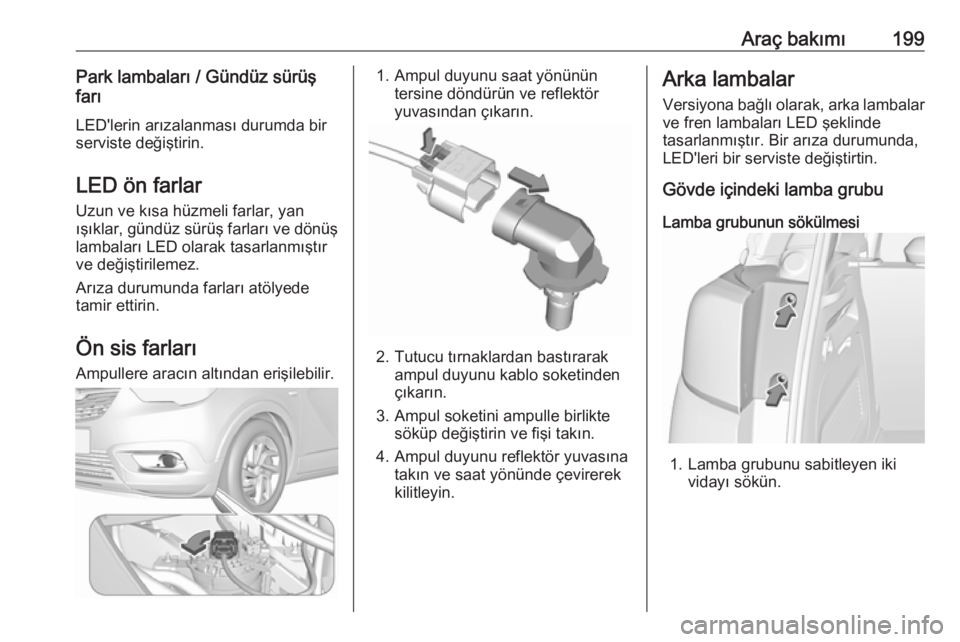

Araç bakımı199Park lambaları / Gündüz sürüş
farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
lambaları LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ön sis farları
Ampullere aracın altından erişilebilir.1. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.
Arka lambalar
Versiyona bağlı olarak, arka lambalar ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir serviste değiştirtin.
Gövde içindeki lamba grubu
Lamba grubunun sökülmesi
1. Lamba grubunu sabitleyen iki vidayı sökün.

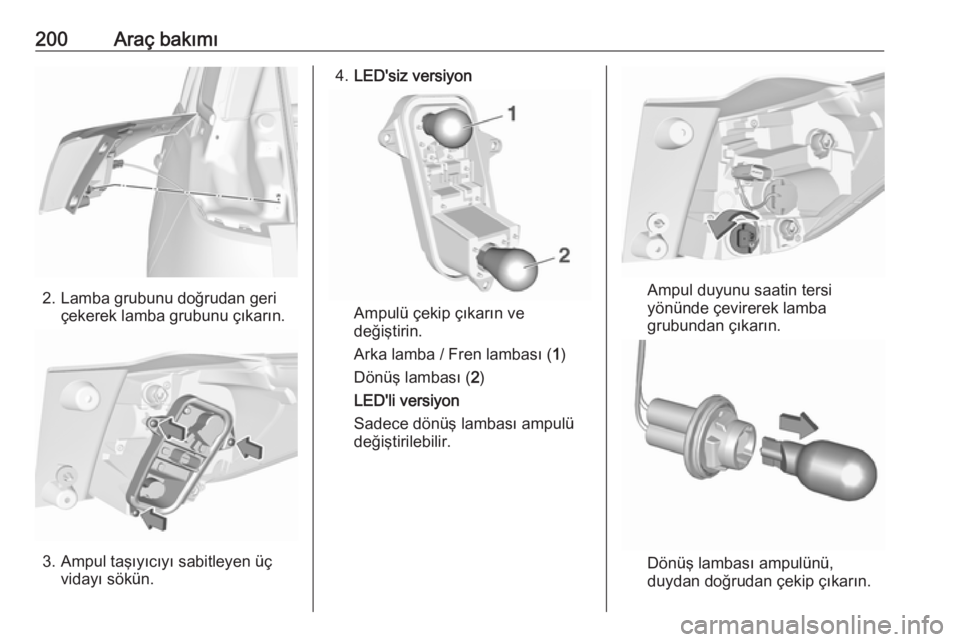

200Araç bakımı
2. Lamba grubunu doğrudan geriçekerek lamba grubunu çıkarın.
3. Ampul taşıyıcıyı sabitleyen üçvidayı sökün.
4.LED'siz versiyon
Ampulü çekip çıkarın ve
değiştirin.
Arka lamba / Fren lambası ( 1)
Dönüş lambası ( 2)
LED'li versiyon
Sadece dönüş lambası ampulü
değiştirilebilir.
Ampul duyunu saatin tersi
yönünde çevirerek lamba
grubundan çıkarın.
Dönüş lambası ampulünü,
duydan doğrudan çekip çıkarın.

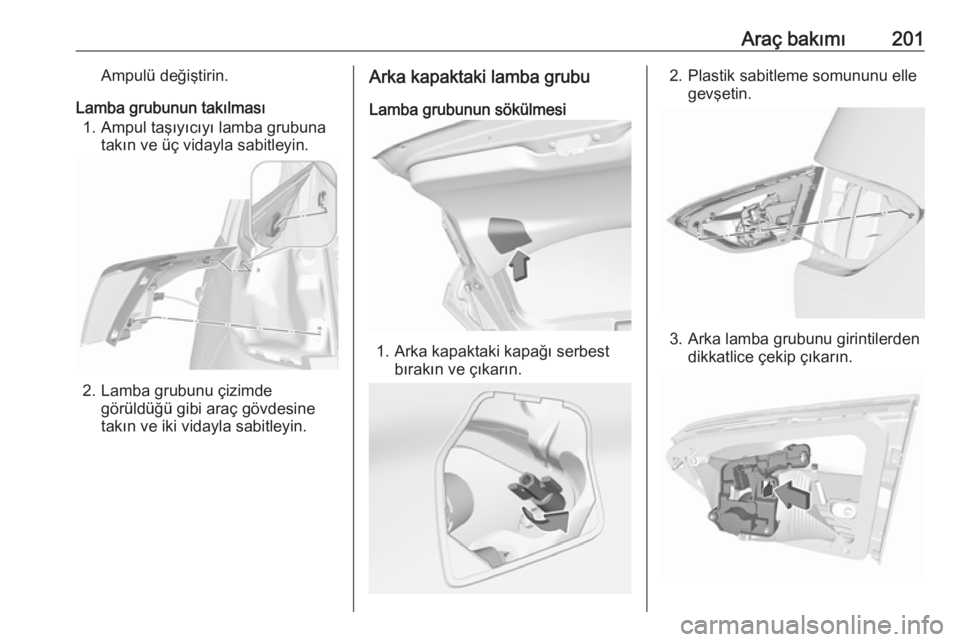

Araç bakımı201Ampulü değiştirin.
Lamba grubunun takılması 1. Ampul taşıyıcıyı lamba grubuna takın ve üç vidayla sabitleyin.
2. Lamba grubunu çizimde görüldüğü gibi araç gövdesine
takın ve iki vidayla sabitleyin.
Arka kapaktaki lamba grubu
Lamba grubunun sökülmesi
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.

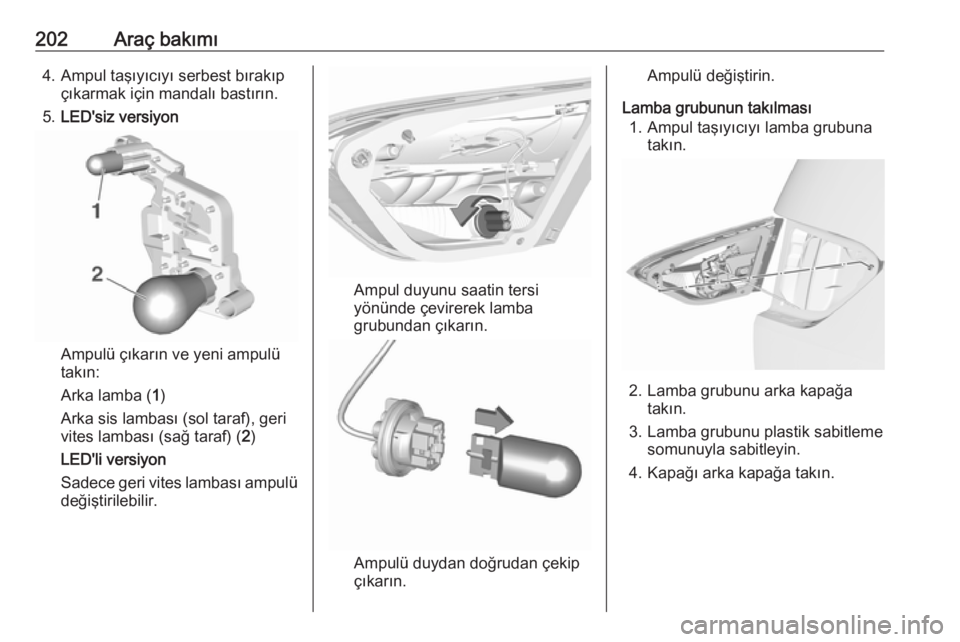

202Araç bakımı4. Ampul taşıyıcıyı serbest bırakıpçıkarmak için mandalı bastırın.
5. LED'siz versiyon
Ampulü çıkarın ve yeni ampulü
takın:
Arka lamba ( 1)
Arka sis lambası (sol taraf), geri
vites lambası (sağ taraf) ( 2)
LED'li versiyon
Sadece geri vites lambası ampulü
değiştirilebilir.
Ampul duyunu saatin tersi
yönünde çevirerek lamba
grubundan çıkarın.
Ampulü duydan doğrudan çekip
çıkarın.
Ampulü değiştirin.
Lamba grubunun takılması 1. Ampul taşıyıcıyı lamba grubuna takın.
2. Lamba grubunu arka kapağatakın.
3. Lamba grubunu plastik sabitleme somunuyla sabitleyin.
4. Kapağı arka kapağa takın.

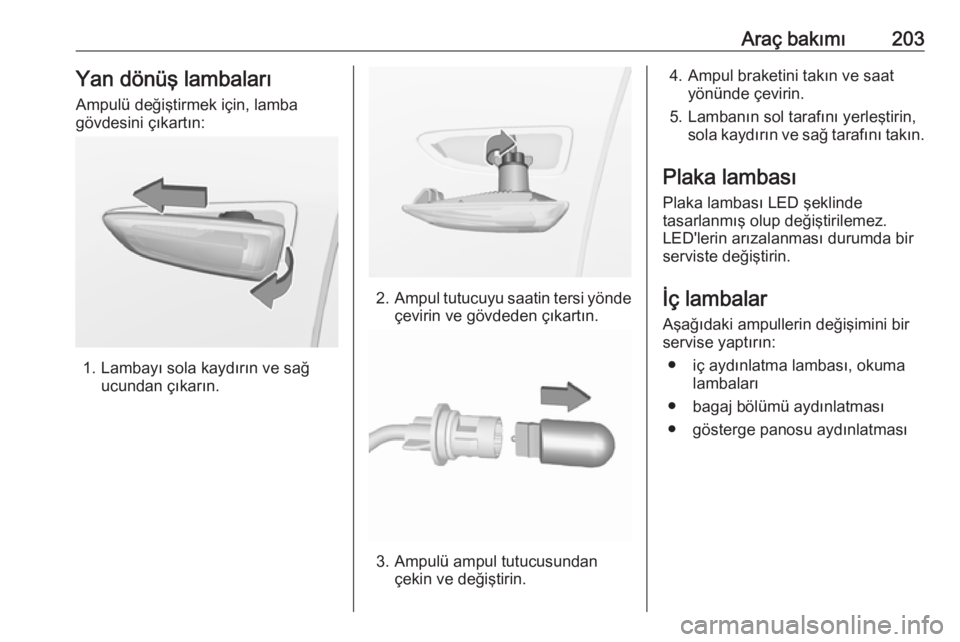

Araç bakımı203Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatması

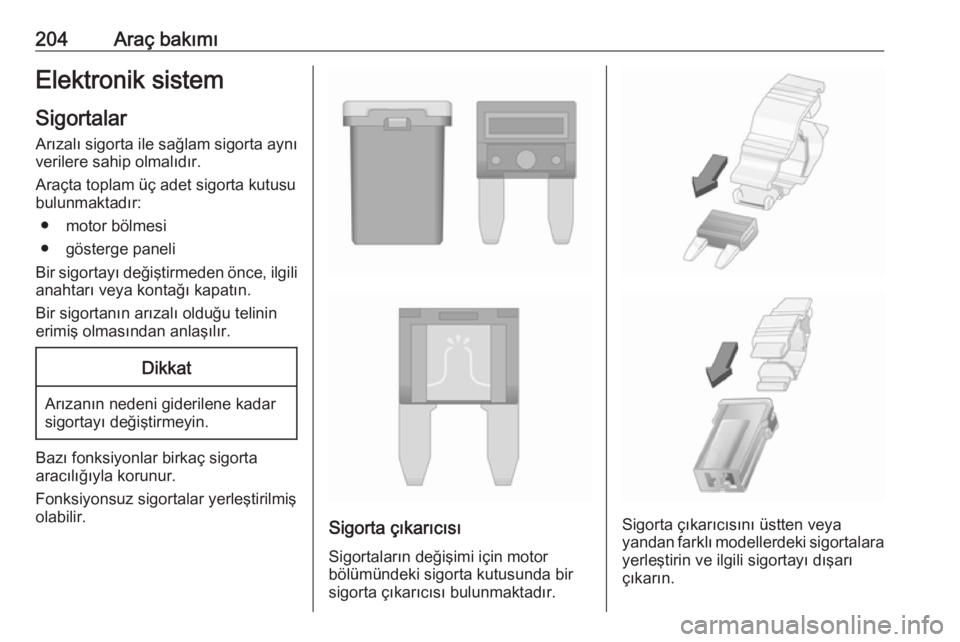

204Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

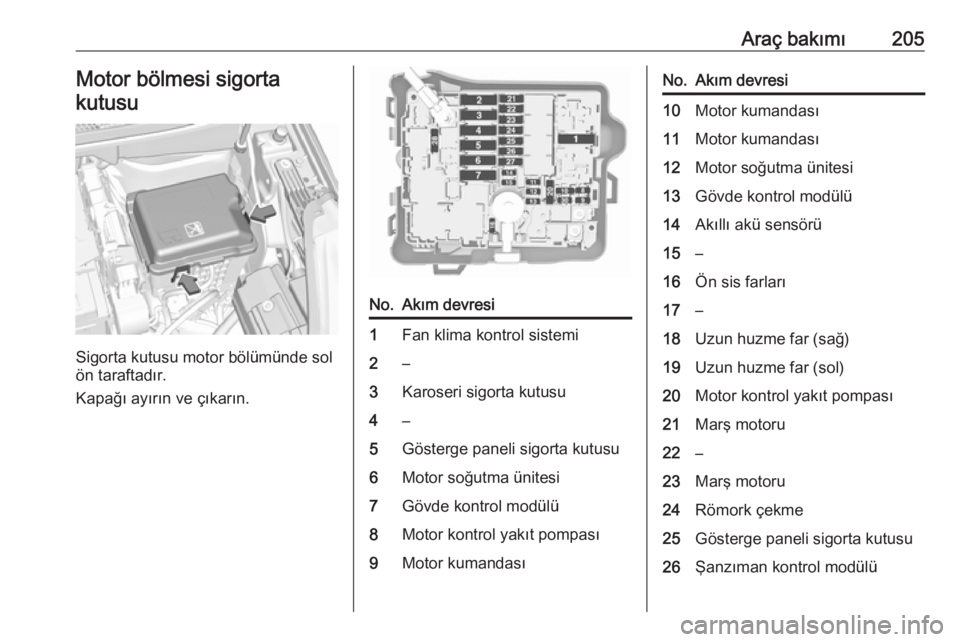

Araç bakımı205Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi1Fan klima kontrol sistemi2–3Karoseri sigorta kutusu4–5Gösterge paneli sigorta kutusu6Motor soğutma ünitesi7Gövde kontrol modülü8Motor kontrol yakıt pompası9Motor kumandasıNo.Akım devresi10Motor kumandası11Motor kumandası12Motor soğutma ünitesi13Gövde kontrol modülü14Akıllı akü sensörü15–16Ön sis farları17–18Uzun huzme far (sağ)19Uzun huzme far (sol)20Motor kontrol yakıt pompası21Marş motoru22–23Marş motoru24Römork çekme25Gösterge paneli sigorta kutusu26Şanzıman kontrol modülü

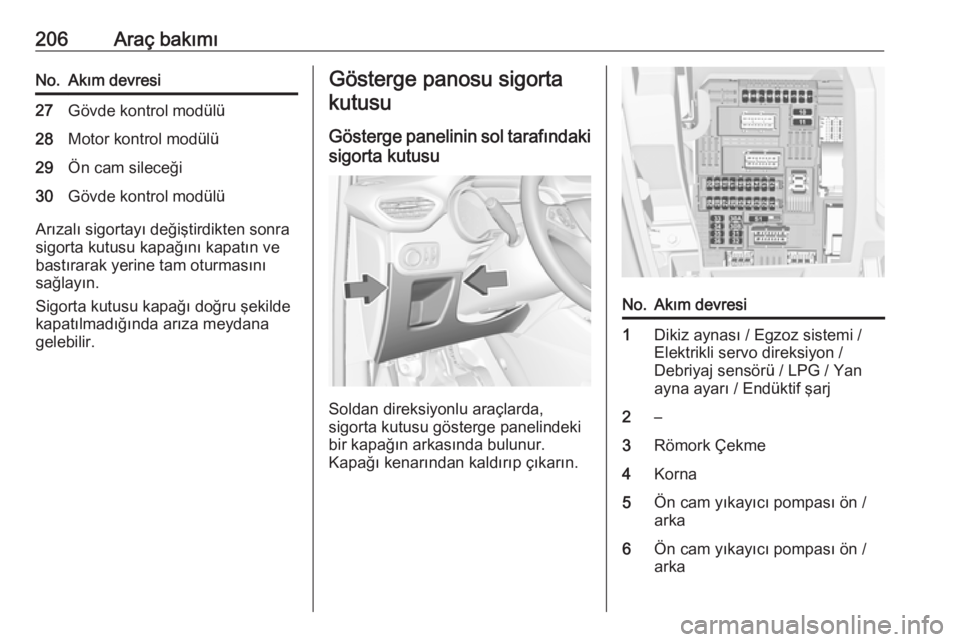

206Araç bakımıNo.Akım devresi27Gövde kontrol modülü28Motor kontrol modülü29Ön cam sileceği30Gövde kontrol modülü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Gösterge panelinin sol tarafındaki sigorta kutusu
Soldan direksiyonlu araçlarda,
sigorta kutusu gösterge panelindeki
bir kapağın arkasında bulunur.
Kapağı kenarından kaldırıp çıkarın.
No.Akım devresi1Dikiz aynası / Egzoz sistemi /
Elektrikli servo direksiyon /
Debriyaj sensörü / LPG / Yan
ayna ayarı / Endüktif şarj2–3Römork Çekme4Korna5Ön cam yıkayıcı pompası ön /
arka6Ön cam yıkayıcı pompası ön /
arka

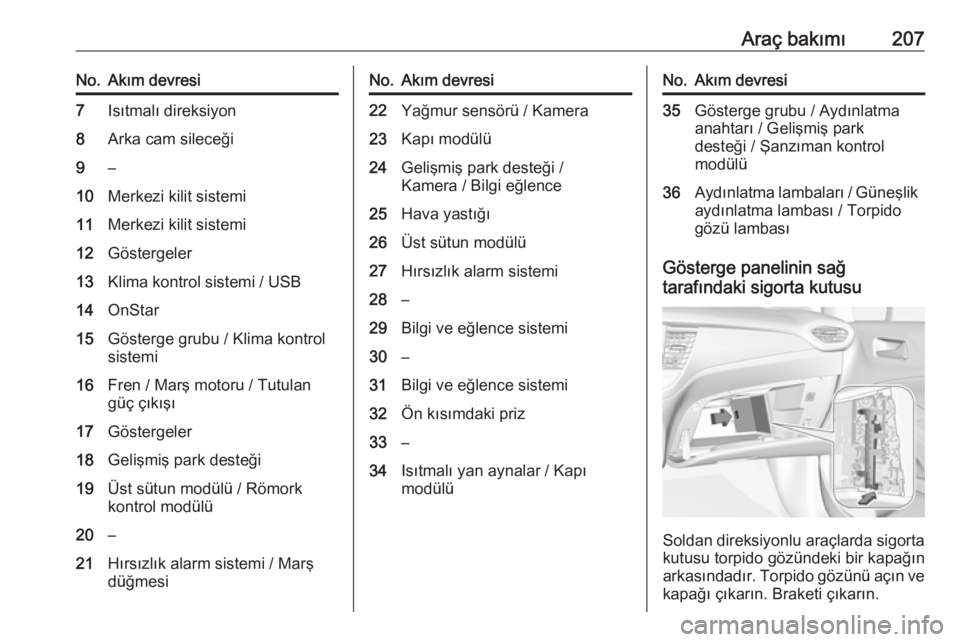

Araç bakımı207No.Akım devresi7Isıtmalı direksiyon8Arka cam sileceği9–10Merkezi kilit sistemi11Merkezi kilit sistemi12Göstergeler13Klima kontrol sistemi / USB14OnStar15Gösterge grubu / Klima kontrol
sistemi16Fren / Marş motoru / Tutulan
güç çıkışı17Göstergeler18Gelişmiş park desteği19Üst sütun modülü / Römork
kontrol modülü20–21Hırsızlık alarm sistemi / Marş
düğmesiNo.Akım devresi22Yağmur sensörü / Kamera23Kapı modülü24Gelişmiş park desteği /
Kamera / Bilgi eğlence25Hava yastığı26Üst sütun modülü27Hırsızlık alarm sistemi28–29Bilgi ve eğlence sistemi30–31Bilgi ve eğlence sistemi32Ön kısımdaki priz33–34Isıtmalı yan aynalar / Kapı
modülüNo.Akım devresi35Gösterge grubu / Aydınlatma
anahtarı / Gelişmiş park
desteği / Şanzıman kontrol
modülü36Aydınlatma lambaları / Güneşlik
aydınlatma lambası / Torpido
gözü lambası
Gösterge panelinin sağ
tarafındaki sigorta kutusu
Soldan direksiyonlu araçlarda sigorta
kutusu torpido gözündeki bir kapağın
arkasındadır. Torpido gözünü açın ve kapağı çıkarın. Braketi çıkarın.

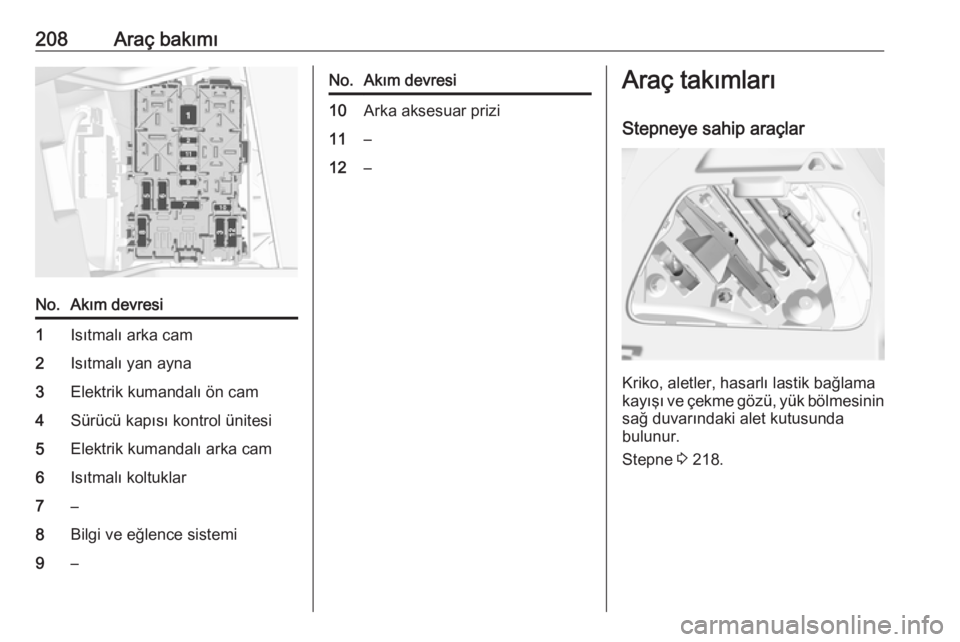

208Araç bakımıNo.Akım devresi1Isıtmalı arka cam2Isıtmalı yan ayna3Elektrik kumandalı ön cam4Sürücü kapısı kontrol ünitesi5Elektrik kumandalı arka cam6Isıtmalı koltuklar7–8Bilgi ve eğlence sistemi9–No.Akım devresi10Arka aksesuar prizi11–12–Araç takımlarıStepneye sahip araçlar
Kriko, aletler, hasarlı lastik bağlama
kayışı ve çekme gözü, yük bölmesinin
sağ duvarındaki alet kutusunda
bulunur.
Stepne 3 218.
