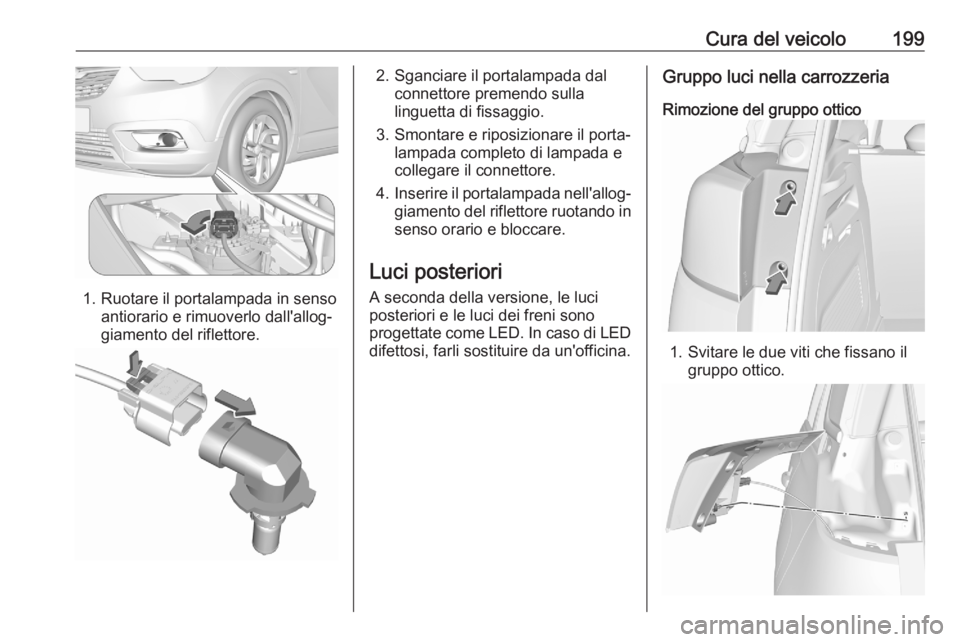

Cura del veicolo199
1. Ruotare il portalampada in sensoantiorario e rimuoverlo dall'allog‐
giamento del riflettore.
2. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nell'allog‐
giamento del riflettore ruotando in
senso orario e bloccare.
Luci posteriori
A seconda della versione, le luci
posteriori e le luci dei freni sono
progettate come LED. In caso di LED difettosi, farli sostituire da un'officina.Gruppo luci nella carrozzeria
Rimozione del gruppo ottico
1. Svitare le due viti che fissano il gruppo ottico.

200Cura del veicolo2. Rimuovere il gruppo ottico tiran‐dolo all'indietro.
3. Rimuovere il portalampada. a) Versione senza LED:
Rimuovere le tre viti ed estrarre il
portalampada.
b) Versione con LED:
Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario.
4. Rimuovere la lampadina. a) Versione senza LED:
Estrarre la lampadina e sostituirla.
1 : luce posteriore / luce dei freni
2 : indicatore di direzione
b) Versione con LED:
Tirare in direzione parallela per
estrarre la lampadina dal porta‐
lampada e sostituirla.
Installazione del gruppo ottico 1. A seconda della versione, montare il portalampada sul
gruppo ottico e fissarlo con le tre
viti o montare il portalampada
dell'indicatore di direzione.

Cura del veicolo201
2. Montare il gruppo ottico sullacarrozzeria del veicolo e fissarlo
con le due viti.
Gruppo luci nel portellone
posteriore
Rimozione del gruppo ottico
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2.Svitare il dado in plastica manual‐
mente.
3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.

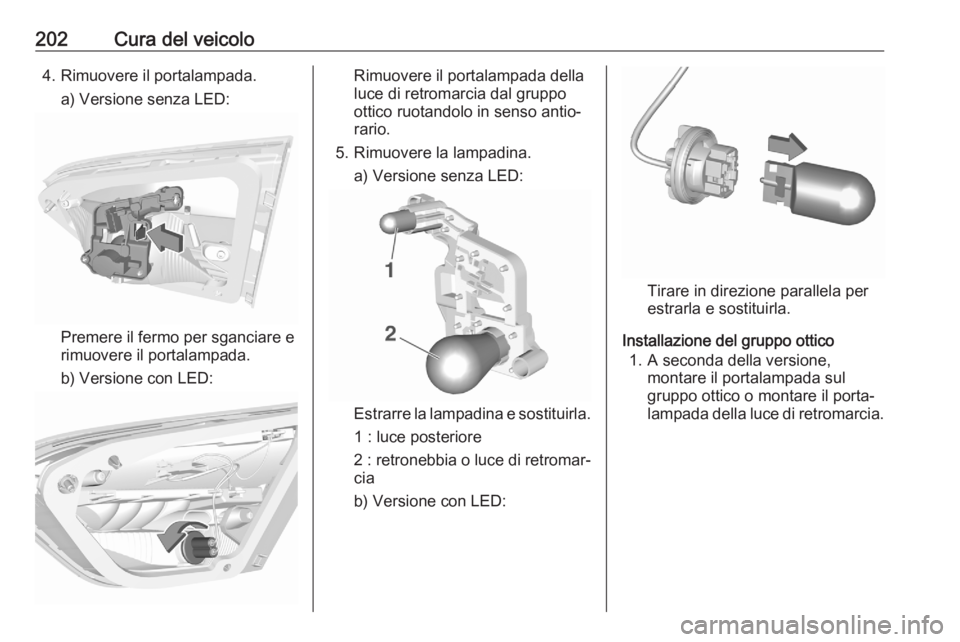

202Cura del veicolo4. Rimuovere il portalampada.a) Versione senza LED:
Premere il fermo per sganciare e
rimuovere il portalampada.
b) Versione con LED:
Rimuovere il portalampada della luce di retromarcia dal gruppo
ottico ruotandolo in senso antio‐
rario.
5. Rimuovere la lampadina. a) Versione senza LED:
Estrarre la lampadina e sostituirla.
1 : luce posteriore
2 : retronebbia o luce di retromar‐ cia
b) Versione con LED:
Tirare in direzione parallela per
estrarla e sostituirla.
Installazione del gruppo ottico 1. A seconda della versione, montare il portalampada sul
gruppo ottico o montare il porta‐
lampada della luce di retromarcia.

Cura del veicolo203
2.Inserire il gruppo ottico nel portel‐
lone posteriore.
3. Fissare il gruppo ottico con il dado
in plastica.
4. Fissare la copertura al portellone posteriore.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il gruppo ottico:
1. Far scorrere il gruppo ottico in avanti e sganciarlo sul retro.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

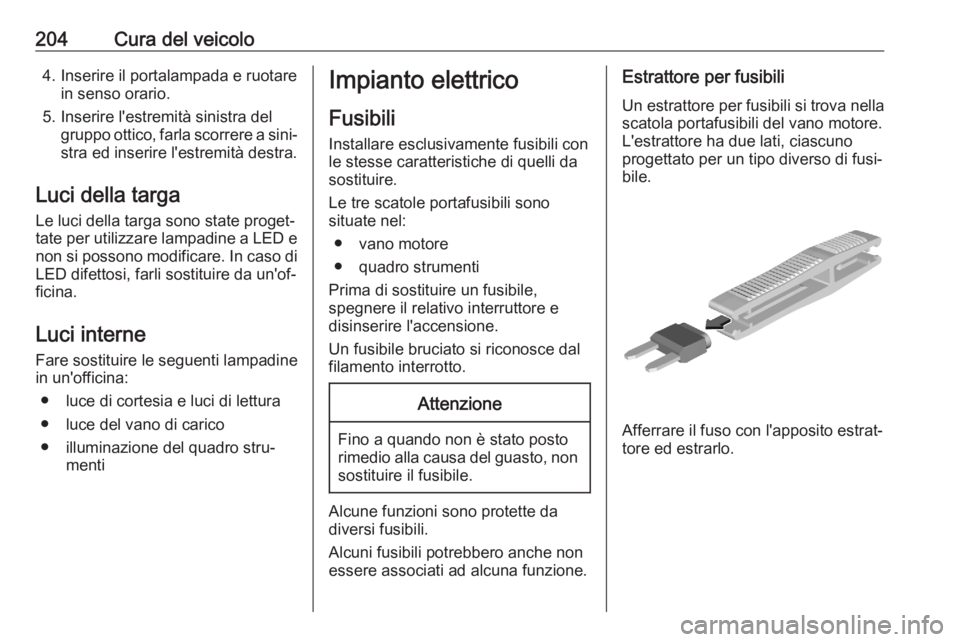

204Cura del veicolo4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra del gruppo ottico, farla scorrere a sini‐
stra ed inserire l'estremità destra.
Luci della targa
Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Le tre scatole portafusibili sono
situate nel:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.
Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.

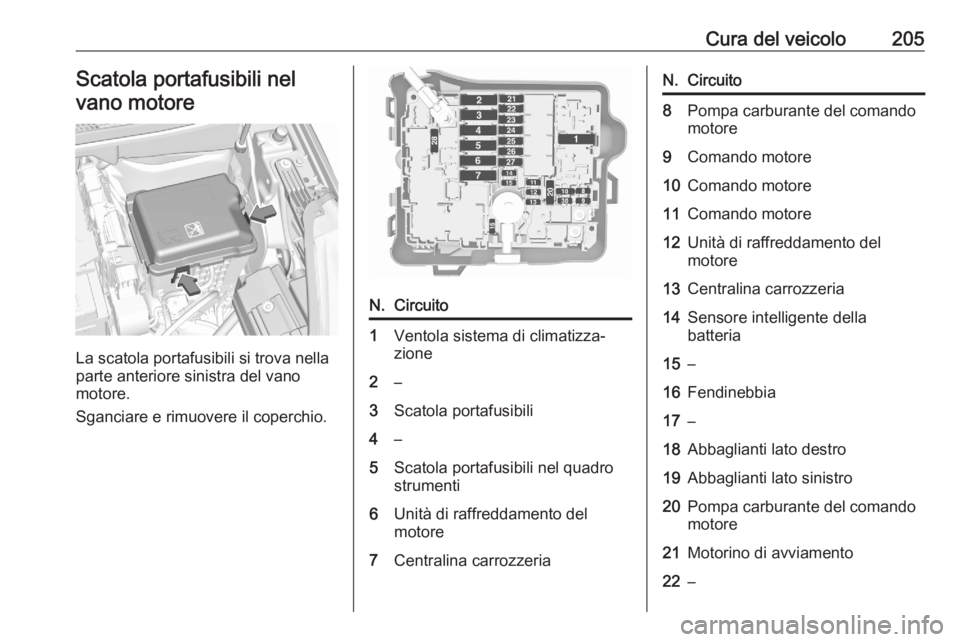

Cura del veicolo205Scatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.
N.Circuito1Ventola sistema di climatizza‐
zione2–3Scatola portafusibili4–5Scatola portafusibili nel quadro
strumenti6Unità di raffreddamento del
motore7Centralina carrozzeriaN.Circuito8Pompa carburante del comando
motore9Comando motore10Comando motore11Comando motore12Unità di raffreddamento del
motore13Centralina carrozzeria14Sensore intelligente della
batteria15–16Fendinebbia17–18Abbaglianti lato destro19Abbaglianti lato sinistro20Pompa carburante del comando
motore21Motorino di avviamento22–

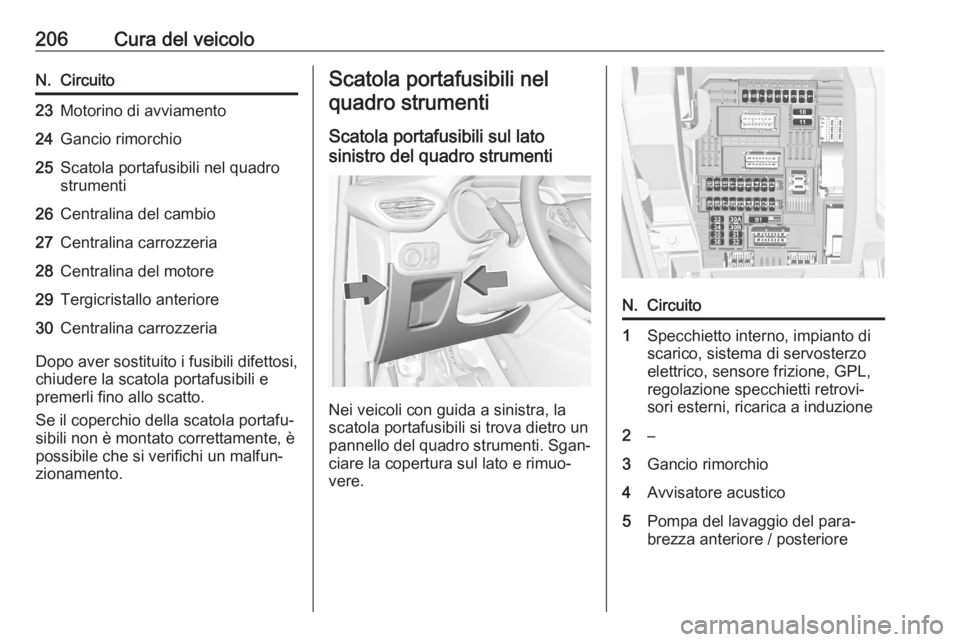

206Cura del veicoloN.Circuito23Motorino di avviamento24Gancio rimorchio25Scatola portafusibili nel quadro
strumenti26Centralina del cambio27Centralina carrozzeria28Centralina del motore29Tergicristallo anteriore30Centralina carrozzeria
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
Scatola portafusibili sul lato
sinistro del quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
pannello del quadro strumenti. Sgan‐
ciare la copertura sul lato e rimuo‐
vere.
N.Circuito1Specchietto interno, impianto di
scarico, sistema di servosterzo
elettrico, sensore frizione, GPL,
regolazione specchietti retrovi‐
sori esterni, ricarica a induzione2–3Gancio rimorchio4Avvisatore acustico5Pompa del lavaggio del para‐
brezza anteriore / posteriore

Cura del veicolo207N.Circuito6Pompa del lavaggio del para‐
brezza anteriore / posteriore7Volante riscaldato8Tergilunotto9–10Chiusura centralizzata11Chiusura centralizzata12Quadro strumenti13Sistema di climatizzazione, USB14Modulo BTA15Quadro strumenti, climatizzatore16Freno, motorino di avviamento,
potenza trattenuta disattivata17Quadro strumenti18Dispositivo di assistenza al
parcheggio avanzato19Modulo piantone dello sterzo
superiore, modulo controllo
rimorchioN.Circuito20–21Impianto di allarme antifurto,
pulsante di avviamento22Sensore pioggia, telecamera
frontale23Modulo portiere24Dispositivo di assistenza al
parcheggio avanzato, teleca‐
mera, Infotainment25Airbag26Modulo piantone dello sterzo
superiore27Impianto di allarme antifurto28–29Infotainment30–31Infotainment32Presa per accessori anteriore33–N.Circuito34Specchietti retrovisori esterni
riscaldati, modulo portiere35Quadro strumenti, interruttore
dei fari, dispositivo di assistenza
al parcheggio avanzato, centra‐
lina del cambio36Luci di cortesia, luci nelle alette
parasole, luce del cassettino
portaoggetti
Scatola portafusibili sul lato
destro del quadro strumenti

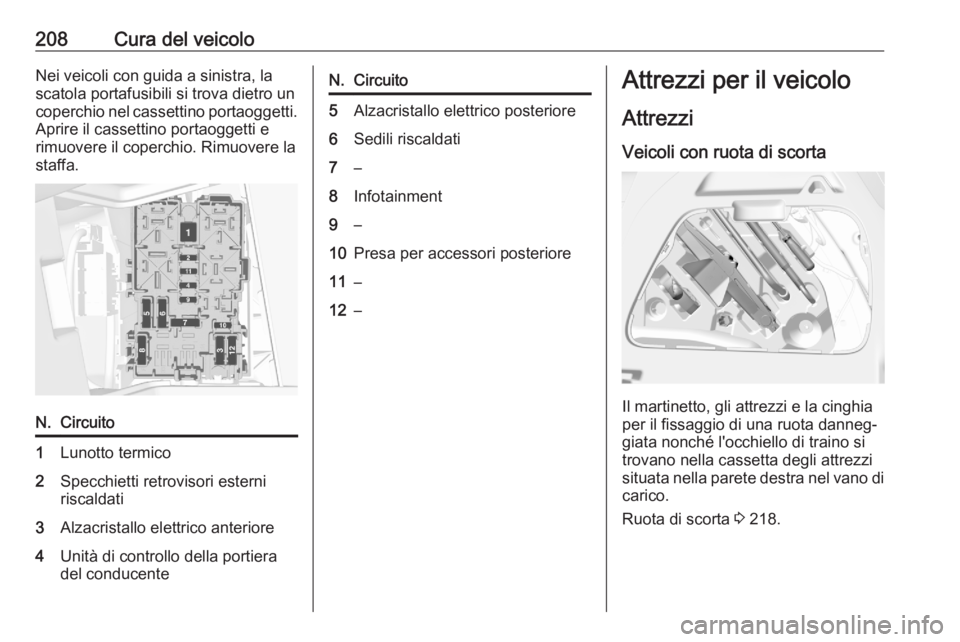

208Cura del veicoloNei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e
rimuovere il coperchio. Rimuovere la
staffa.N.Circuito1Lunotto termico2Specchietti retrovisori esterni
riscaldati3Alzacristallo elettrico anteriore4Unità di controllo della portiera
del conducenteN.Circuito5Alzacristallo elettrico posteriore6Sedili riscaldati7–8Infotainment9–10Presa per accessori posteriore11–12–Attrezzi per il veicolo
Attrezzi
Veicoli con ruota di scorta
Il martinetto, gli attrezzi e la cinghia
per il fissaggio di una ruota danneg‐
giata nonché l'occhiello di traino si
trovano nella cassetta degli attrezzi
situata nella parete destra nel vano di
carico.
Ruota di scorta 3 218.
