Istmed, turvaistmed59ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
KaaluklassSuurusklassKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XRühm 0+: kuni 13 kgEISO/R1XXIL1XDISO/R2XXIL 1XCISO/R3XXIL1XRühm I: 9 kuni 18 kgDISO/R2XXIL1,2XCISO/R3XXIL 1,2XBISO/F2XXIL/IUF 1,2XB1ISO/F2XXXIL/IUF1,2XAISO/F3XXIL/IUF1,2XRühm II: 15 kuni 25 kgXXIL1,2XRühm III: 22 kuni 36 kgXXIL1,2XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidel

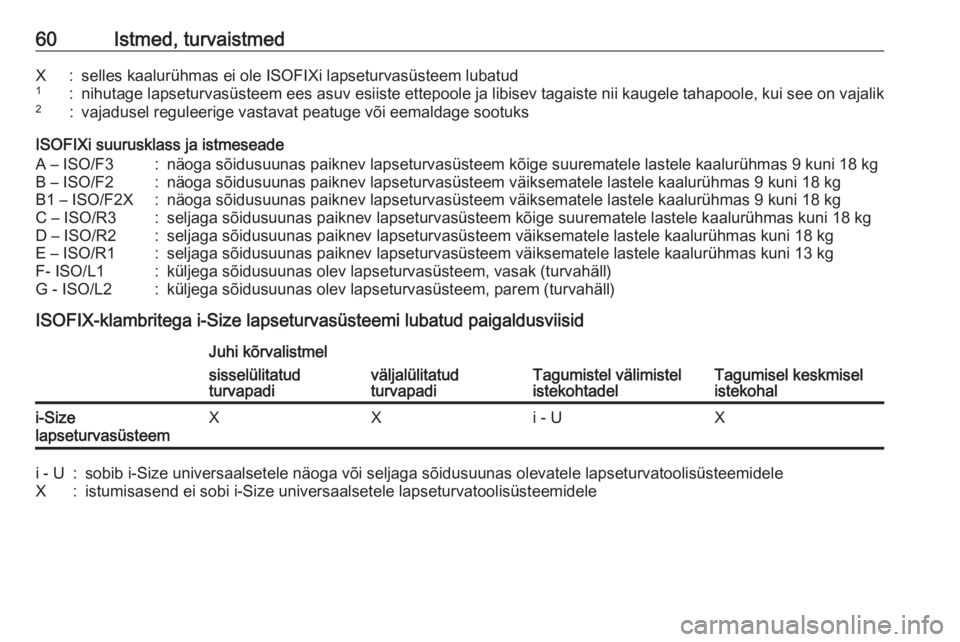

60Istmed, turvaistmedX:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:nihutage lapseturvasüsteem ees asuv esiiste ettepoole ja libisev tagaiste nii kaugele tahapoole, kui see on vajalik2:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

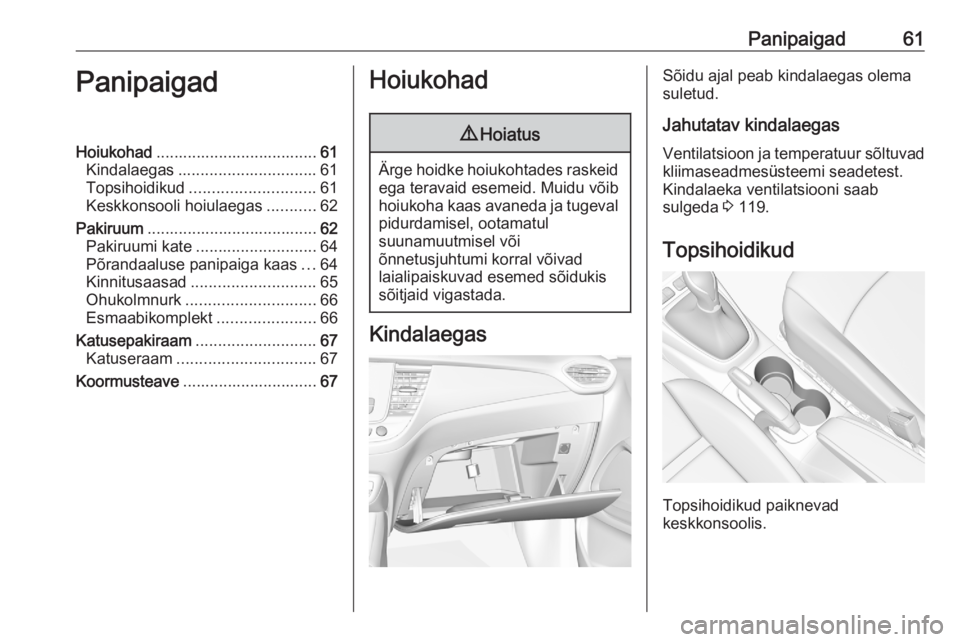

Panipaigad61PanipaigadHoiukohad.................................... 61
Kindalaegas ............................... 61
Topsihoidikud ............................ 61
Keskkonsooli hoiulaegas ...........62
Pakiruum ...................................... 62
Pakiruumi kate ........................... 64
Põrandaaluse panipaiga kaas ...64
Kinnitusaasad ............................ 65
Ohukolmnurk ............................. 66
Esmaabikomplekt ......................66
Katusepakiraam ........................... 67
Katuseraam ............................... 67
Koormusteave .............................. 67Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Jahutatav kindalaegas Ventilatsioon ja temperatuur sõltuvad
kliimaseadmesüsteemi seadetest.
Kindalaeka ventilatsiooni saab
sulgeda 3 119.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

62PanipaigadKeskkonsooli hoiulaegasPanipaika võib kasutada väikeste
esemete hoidmiseks.
Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Pakiruum
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Enne tagaistme seljatugede
kokkuklappimist tehke vajadusel
järgmist:
● Eemaldada pakiruumi kate 3 64.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 40.
● Sisestage turvavööd
juhtfiksaatoritesse.
Pakiruumipikendus (hoovaga
versioon)

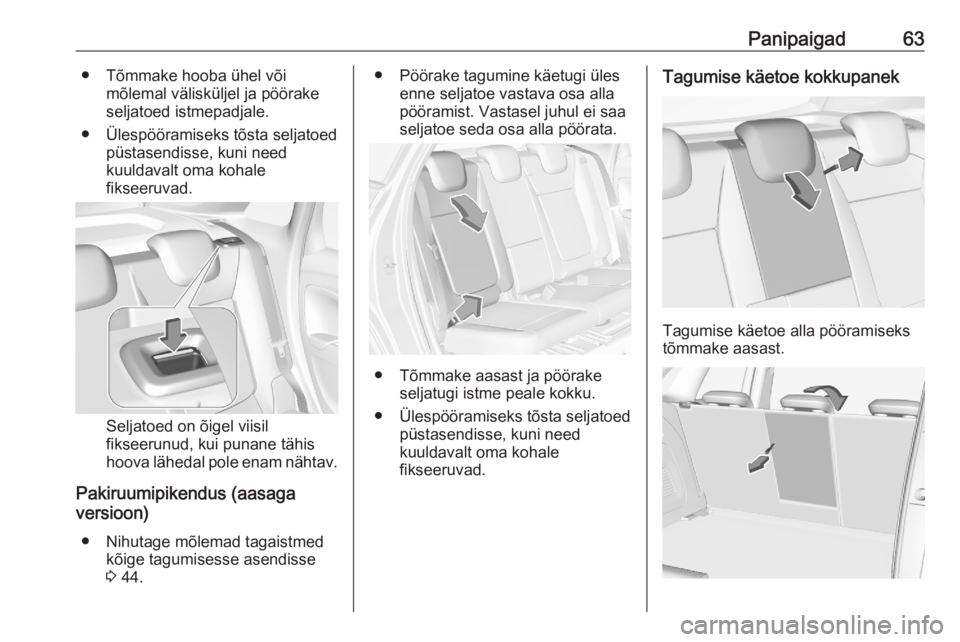

Panipaigad63● Tõmmake hooba ühel võimõlemal välisküljel ja pöörake
seljatoed istmepadjale.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
hoova lähedal pole enam nähtav.
Pakiruumipikendus (aasaga
versioon)
● Nihutage mõlemad tagaistmed kõige tagumisesse asendisse
3 44.
● Pöörake tagumine käetugi üles
enne seljatoe vastava osa alla
pööramist. Vastasel juhul ei saa seljatoe seda osa alla pöörata.
● Tõmmake aasast ja pöörake seljatugi istme peale kokku.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Tagumise käetoe kokkupanek
Tagumise käetoe alla pööramiseks
tõmmake aasast.

64PanipaigadKäetuge saab ka pakiruumist allapöörata – selleks tõmmake aasa ja
lükake seljatoe keskosa.
Seljatoe keskosa on õigel viisil
fikseerunud, kui punane tähis aasal
pole enam nähtav.
Pakiruumi kateKattele ei tohi asetada esemeid.
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõstke kaas üles, painutage seda
pisut ja pöörake.
Eemaldage kaas.
Katte hoidmine
Pakiruumi katet saab hoida tagaistmeseljatugede taga.
Haakige kinnitusrihmad lahti ja tõstke
kate üles, kuni see vabaneb
kinnitusest. Seejärel libistage see
mööda istme seljatugede taga
asuvaid juhikuid alla.
Katte paigaldamineÜhendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Põrandaaluse panipaigakaas

Panipaigad65Tõstke kate süvendilt üles, et saada
juurdepääs hädaabivahenditele.
Rehviparanduskomplekt 3 199.
Varuratas 3 203.
Pakiruumi topeltpõrand Pakiruumi topeltpõranda saab
paigutada pakiruumi kahes asendis:
● alumine asend põrandaaluse panipaiga katte kohal
● ülemine asend fikseerituna käepideme abil tagapaneeli
iluliistu külge
Eemaldamiseks vajutage topeltpõranda lukustusest
vabastamiseks käepidet ja tõstke see käepidet kasutades üles.
Kui topeltpõrand on paigutatud
ülemisse asendisse, saab põranda ja
varurattasüvendi vahelist ruumi
kasutada panipaigana.
Selles asendis, kui tagaistmete
seljatoed on pööratud ettepoole, tekib
peaaegu täiesti tasane laadimisruum.
Ülemises asendis talub pakiruumi
topeltpõrand maksimaalset koormust
100 kg. Alumises asendis talub
pakiruumi topeltpõrand
maksimaalset lubatud koormust.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt kui
kasutatakse kinnitusrihmu või
pagasivõrku.

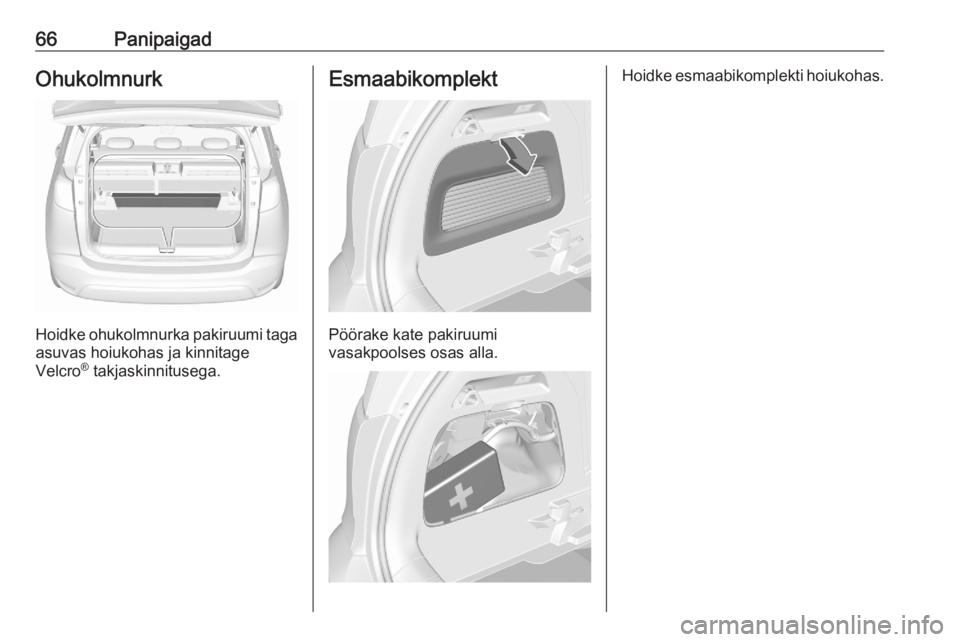

66PanipaigadOhukolmnurk
Hoidke ohukolmnurka pakiruumi tagaasuvas hoiukohas ja kinnitage
Velcro ®
takjaskinnitusega.
Esmaabikomplekt
Pöörake kate pakiruumi
vasakpoolses osas alla.
Hoidke esmaabikomplekti hoiukohas.

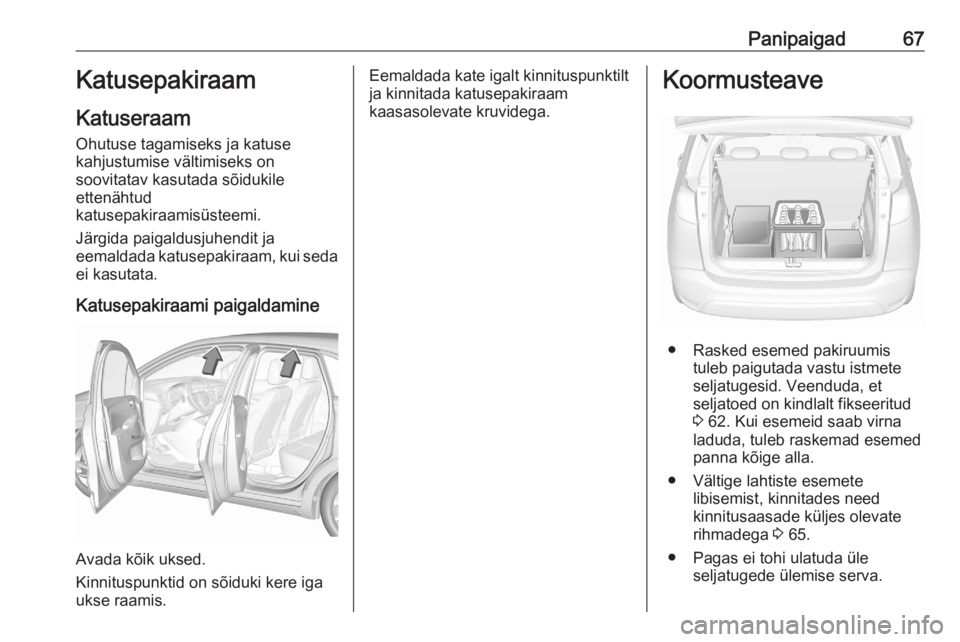

Panipaigad67Katusepakiraam
Katuseraam Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katusepakiraami paigaldamine
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.
Eemaldada kate igalt kinnituspunktilt
ja kinnitada katusepakiraam
kaasasolevate kruvidega.Koormusteave
● Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed on kindlalt fikseeritud 3 62. Kui esemeid saab virna
laduda, tuleb raskemad esemed panna kõige alla.
● Vältige lahtiste esemete libisemist, kinnitades need
kinnitusaasade küljes olevate
rihmadega 3 65.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.

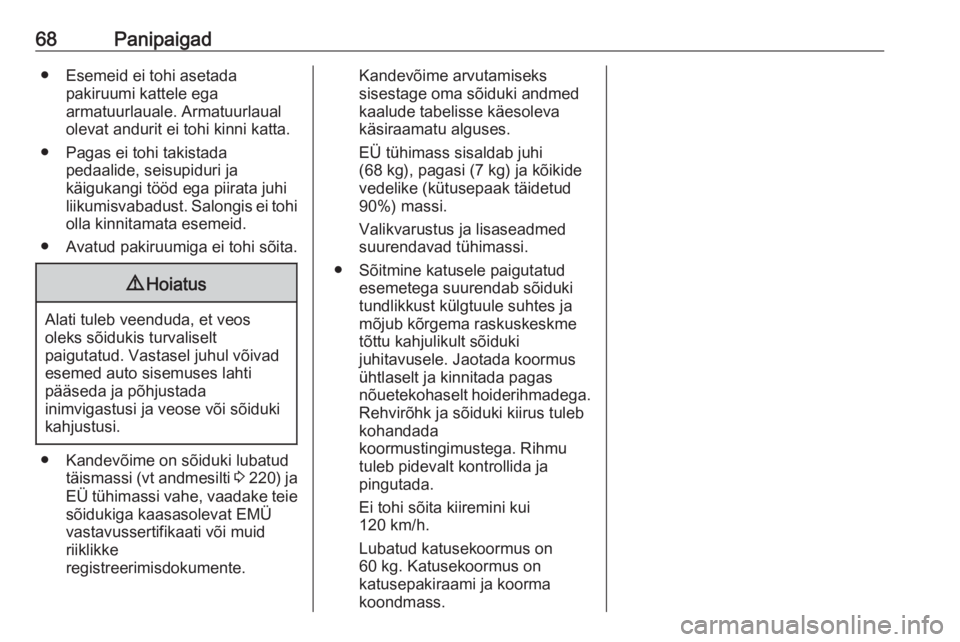

68Panipaigad● Esemeid ei tohi asetadapakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesilti 3 220 ) ja
EÜ tühimassi vahe, vaadake teie
sõidukiga kaasasolevat EMÜ
vastavussertifikaati või muid
riiklikke
registreerimisdokumente.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide vedelike (kütusepaak täidetud90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
● Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega. Rehvirõhk ja sõiduki kiirus tuleb
kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on
60 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.
