OPEL CROSSLAND X 2020 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky79Výstražné kontrolky, měřicí přístroje a ukazatele

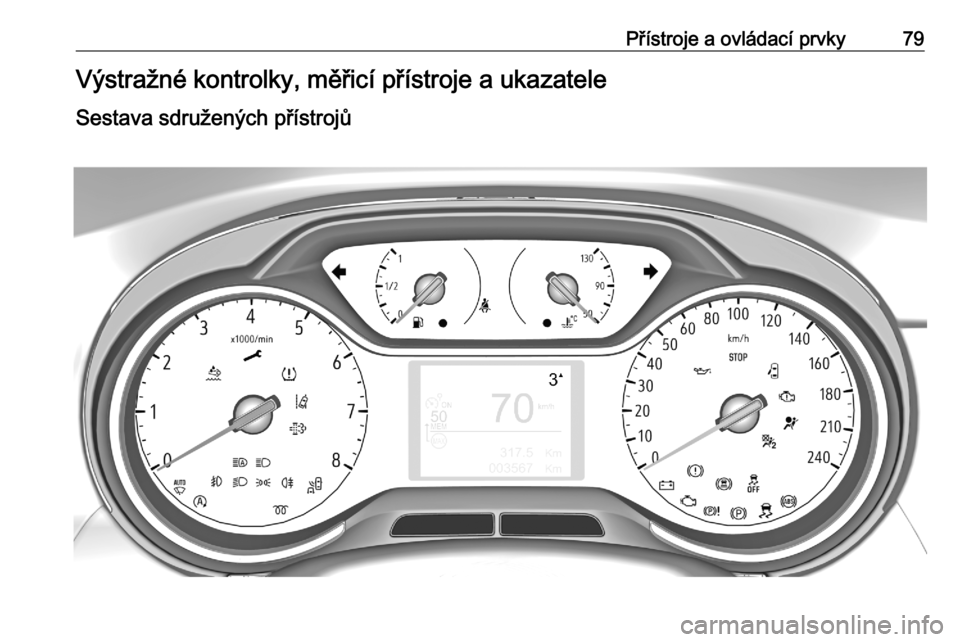

Sestava sdružených přístrojů

80Přístroje a ovládací prvkyPřehledOSměrová světla 3 84XPřipomenutí bezpeč‐
nostního pásu 3 85vAirbag a předpínačů
bezpečnostních pásů
3 85VVypnutí airbagu 3 86pSystém dobíjení
3 86ZKontrolka nesprávné
funkce 3 86CCo nejdříve proveďte
servis vozidla 3 86ZASTAVTEVypněte motor 3 86JKontrola systému
3 87RSystém brzd a spojky
3 87mParkovací brzda
3 87uProtiblokovací systém
brzd (ABS) 3 87RŘazení převodových
stupňů 3 87)Varování o opuštění
jízdního pruhu 3 88bElektronická stabilizace
vozidla a systém
kontroly trakce 3 88aElektronická stabilizace
vozidla a systém
kontroly trakce vypnuty
3 88WoVysoká teplota chladicí
kapaliny motoru 3 88!Žhavení 3 88%Filtr výfuku 3 88YKapalina AdBlue
3 89wSystém detekce úniku
vzduchu 3 89ITlak motorového oleje
3 89
Sledování hladiny
motorového oleje
3 83YoNízká hladina paliva
3 90DAutomatické vypnutí
Autostop 3 908Vnější osvětlení 3 909Tlumená světla 3 90CDálková světla 3 90fPodpora ovládání
dálkových světel
3 90>Přední mlhová světla
3 90øZadní světlo do mlhy
3 90 3 90mTempomat 3 90

Přístroje a ovládací prvky81BUpozornění na mrtvý
úhel 3 91ØAktivní brzdění
v kritické situaci 3 91ßOmezovač rychlosti
3 91hOtevřené dveře 3 91

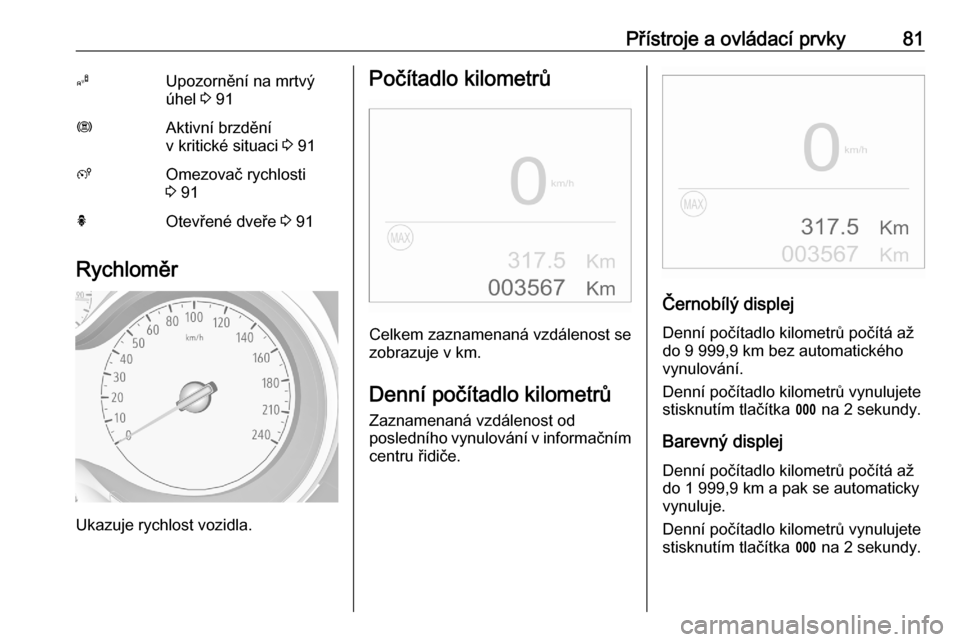

Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů Zaznamenaná vzdálenost od
posledního vynulování v informačním centru řidiče.
Černobílý displej
Denní počítadlo kilometrů počítá až
do 9 999,9 km bez automatického
vynulování.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.
Barevný displej
Denní počítadlo kilometrů počítá až
do 1 999,9 km a pak se automaticky
vynuluje.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.

82Přístroje a ovládací prvkyNabídka informací o jízdě/palivu
poskytuje navíc další dvě denní
počítadla kilometrů 3 91.
Otáčkoměr
Ukazuje otáčky motoru.
Pokud je to možné, udržujte při každé zařazené rychlosti nízké otáčky
motoru.
Červená značka udává začátek
výstražné zóny příliš vysokých
otáček. U vznětových motorů tato
výstražná zóna začíná na 5000 ot/
min. U zážehových motorů tato
výstražná zóna začíná na 7000 ot/
min.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka o.
Palivovou nádrž nesmíte nikdy zcela
vyprázdnit.
Protože v nádrži zůstalo nějaké
palivo, může být doplněné množství
menší než uvedený objem palivové
nádrže.
Ukazatel teploty chladicíkapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50:motor ještě nedosáhl provozní
teploty90:normální provozní teplota130:teplota je příliš vysoká
Kontrolka o se rozsvítí, pokud je příliš
vysoká teplota chladicí kapaliny
motoru.

Přístroje a ovládací prvky83Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Sledování hladiny
motorového oleje
Stav hladiny motorového oleje se
zobrazí v informačním centru řidiče
několik sekund následně po
servisních informacích po zapnutí
zapalování.
Správný stav motorového oleje je
signalizován zprávou Správná
hladina oleje .
Pokud je hladina motorového oleje nízká, bliká I a zobrazí se zpráva
Nesprávná hladina oleje
doprovázená kontrolkou C.
Pomocí měrky zkontrolujte výšku hladiny motorového oleje a doplňtepotřebné množství motorového oleje.
Motorový olej 3 182.
Chyba měření je signalizována
zprávou Neplatné měření hladiny
oleje . Zkontrolujte výšku hladiny
motorového oleje ručně pomocí
měrky.
Servisní displej Servisní systém poskytuje informace
o intervalu výměny motorového oleje
a filtru nebo servisu vozidla. Podle
jízdních podmínek se interval, v němž
je vyžadována výměna motorového
oleje a filtru, může značně lišit.
Servisní informace 3 223.
Požadovaný interval provedení
servisu se zobrazuje v informačním
centru řidiče po dobu 7 sekund po
zapnutí zapalování.
Informace o nutnosti provést servis se na displeji nezobrazí, pokud není
servis požadován v průběhu příštích
3000 nebo více kilometrů.
Pokud je v průběhu příštích 3000 km
vyžadován servis, zobrazí se na několik sekund zbývající vzdálenost
nebo čas. Současně se jako
připomenutí trvale rozsvítí symbol
C .Pokud je servis vyžadován za méně
než 1000 km, kontrolka C zabliká
a dále svítí trvale. Zbývající
vzdálenost nebo čas se zobrazí na
několik sekund.
Překročení intervalu servisu je
signalizováno zprávou v informačním
centru řidiče, která udává
překročenou vzdálenost. Kontrolka
C zabliká a pak bude svítit trvale,
dokud nebude servis proveden.

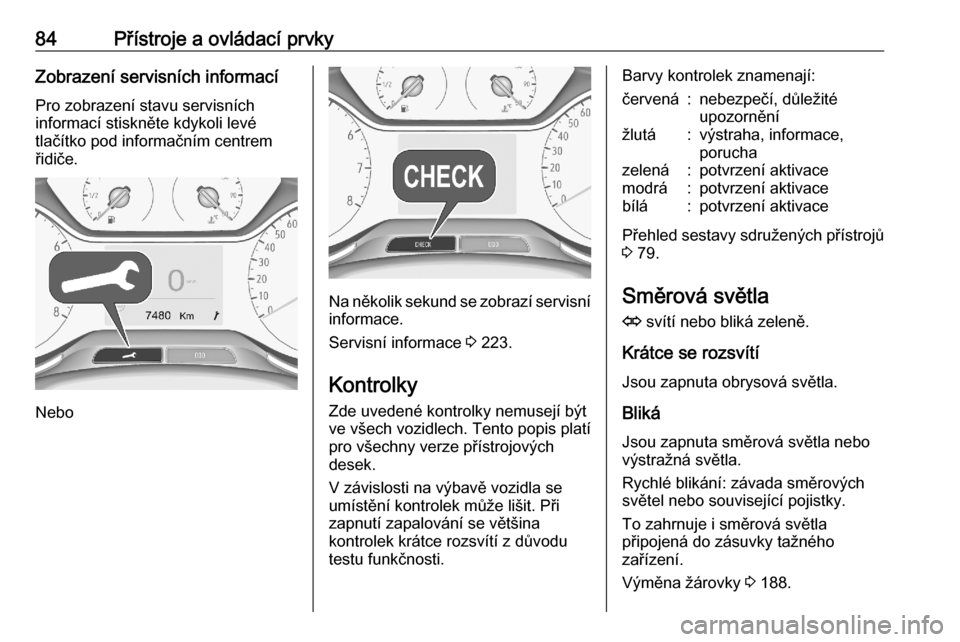

Vynulování servisního intervalu Pro zajištění správné funkce se musí
indikátor servisu po každém
provedení servisu vynulovat.
Doporučujeme vyhledat pomoc
autorizovaného servisu.
Postupujte podle následujícího
postupu:
● vypněte zapalování
● stiskněte a podržte tlačítko M
nebo CHECK
● zapněte zapalování, zahájí se odpočítávání vzdálenosti
● po zobrazení údaje =0 tlačítko
uvolněte
C zmizí.

84Přístroje a ovládací prvkyZobrazení servisních informacíPro zobrazení stavu servisních
informací stiskněte kdykoli levé
tlačítko pod informačním centrem
řidiče.
Nebo
Na několik sekund se zobrazí servisní informace.
Servisní informace 3 223.
Kontrolky
Zde uvedené kontrolky nemusejí být ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek.
V závislosti na výbavě vozidla se
umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace
Přehled sestavy sdružených přístrojů 3 79.
Směrová světla
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Jsou zapnuta směrová světla nebo
výstražná světla.
Rychlé blikání: závada směrových světel nebo související pojistky.
To zahrnuje i směrová světla
připojená do zásuvky tažného
zařízení.
Výměna žárovky 3 188.

Přístroje a ovládací prvky85Pojistky 3 197.
Směrová světla 3 109.
Připomenutí
bezpečnostního pásu
Připomenutí zapnutí
bezpečnostních pásů na všech
sedadlech
Kontrolka X svítí nebo bliká červeně
na sestavě sdružených přístrojů
spolu se signalizací jednotlivých
bezpečnostních pásů na stropní
konzole.● Při zapnutém zapalování se na sestavě sdružených přístrojů
rozsvítí kontrolka X a na stropní
konzole se rozsvítí příslušný
symbol, pokud není zapnut
bezpečnostní pás na kterémkoli
obsazeném sedadle.
● Po rozjetí vozidla bude kontrolka X na sestavě sdružených
přístrojů a příslušný symbol na
stropní konzole po určitou dobu
blikat spolu se zvukovým
signálem. Po určité době bude
kontrolka X svítit trvale, dokud
nebude příslušný bezpečnostní
pás zapnut, nebo pokud kterýkoli
spolujezdec rozepne
bezpečnostní pás.
Bezpečnostní pásy 3 47.
Airbag a předpínače bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systémuairbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače bezpečnostních pásů
3 47.
Systém airbagů 3 50.

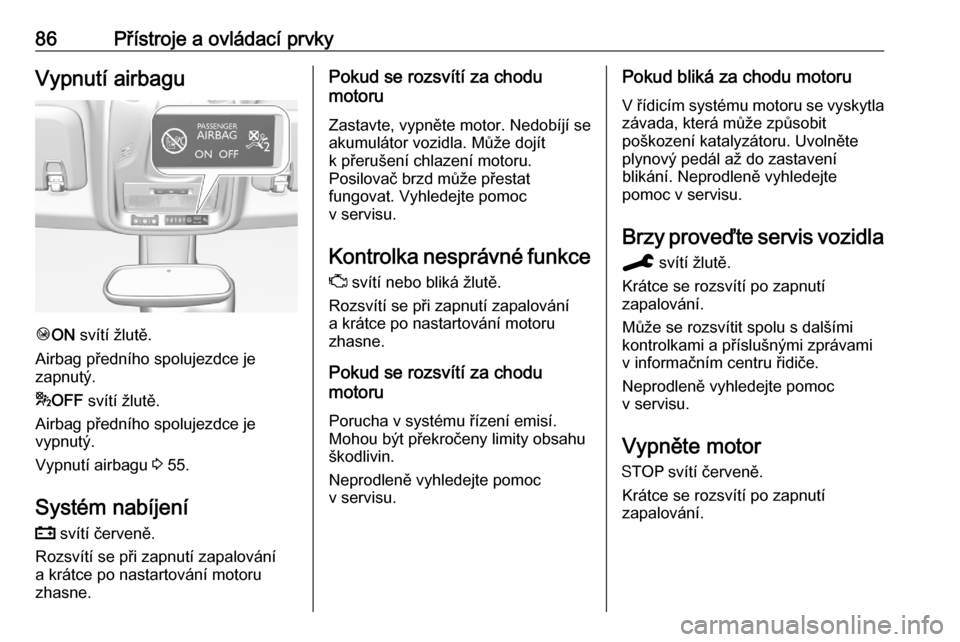

86Přístroje a ovládací prvkyVypnutí airbagu
ÓON svítí žlutě.
Airbag předního spolujezdce je
zapnutý.
* OFF svítí žlutě.
Airbag předního spolujezdce je
vypnutý.
Vypnutí airbagu 3 55.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin.
Neprodleně vyhledejte pomoc
v servisu.Pokud bliká za chodu motoru
V řídicím systému motoru se vyskytla závada, která může způsobit
poškození katalyzátoru. Uvolněte
plynový pedál až do zastavení
blikání. Neprodleně vyhledejte
pomoc v servisu.
Brzy proveďte servis vozidla
C svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Může se rozsvítit spolu s dalšími
kontrolkami a příslušnými zprávami
v informačním centru řidiče.
Neprodleně vyhledejte pomoc
v servisu.
Vypněte motor
Y svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.

Přístroje a ovládací prvky87Rozsvítí se spolu s jinými
kontrolkami, je doprovázena se
varovným zvukovým signálem a v
informačním centru řidiče se zobrazí
odpovídající zpráva.
Vypněte ihned motor a vyhledejte
pomoc v servisu.
Kontrola systému
Kontrolka J se svítí žlutě nebo
červeně.
Svítí žlutě
Byla zjištěna méně závažná závada
motoru.
Svítí červeně
Byla zjištěna závažná závada
motoru.
Co možná nejdříve vypněte motor
a vyhledejte pomoc autorizovaného
servisu.
Systém brzd a spojky R svítí červeně.Příliš nízká hladina brzdové
a spojkové kapaliny, pokud není
zabrzděna parkovací brzda 3 185.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Rozsvítí se při zabrzdění ruční
parkovací brzdy při zapnutém
zapalování 3 142.
Brzdová kapalina 3 185.
Parkovací brzda
m svítí červeně.
Rozsvítí se po zabrzdění parkovací
brzdy při zapnutém zapalování
3 142.
Protiblokovací systém brzd (ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo pokud se
rozsvítí během jízdy, došlo k poruše
v systému ABS. Brzdová soustava je
i nadále funkční, ale bez možnosti
regulace systémem ABS.
Protiblokovací systém brzd 3 142.

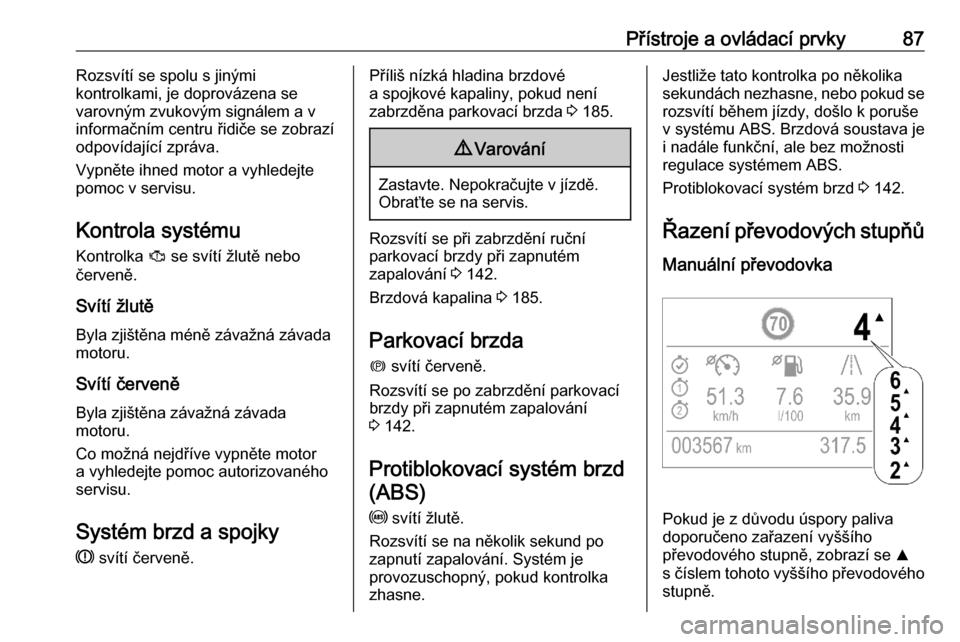

Řazení převodových stupňů Manuální převodovka
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího
převodového stupně, zobrazí se R
s číslem tohoto vyššího převodového
stupně.

88Přístroje a ovládací prvkyManuální režim automatické
převodovky
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího
převodového stupně, zobrazí se R.
Varování o opuštění jízdního pruhu
Kontrolka ) bliká žlutě, pokud systém
zaznamená nechtěnou změnu
jízdního pruhu.
Varování o opuštění jízdního pruhu
3 168.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Systém elektronické stabilizace
vozidla a kontroly trakce 3 143.
Elektronická stabilizace vozidla a systém kontroly
trakce vypnuty
n svítí žlutě.
Systémy jsou deaktivovány.
Teplota chladicí kapalinymotoru
o svítí červeně.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte ihned hladinu chladicí
kapaliny 3 183.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení ! svítí žlutě.
Žhavení vznětového motoru je
aktivní. Zapne se pouze při nízké
venkovní teplotě. Motor nastartujte až po zhasnutí kontrolky.
Startování motoru 3 128.
Filtr výfuku
% nebo C svítí žlutě.
Filtr výfuku vyžaduje vyčištění.
Pokračujte v jízdě, dokud kontrolka nezhasne.
