Догляд за автомобілем209
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Посунувши патрон лампи вліво,
витягніть його з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи в рефлектор і натисніть на нього
вперед, щоб він зафіксувався.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передні протитуманні
фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.

210Догляд за автомобілем
2. Від’єднайте патрон від роз’єму,натискаючи на вушкофіксатора.
3. Витягніть лампу, замініть її на нову і підключіть роз’єм.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі
У деяких модифікаціях в задніх
ліхтарях і стоп-сигналах
використовуються світлодіоди. У
разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Ліхтар у зборі в кузові
Знімання ліхтаря в зборі
1. Відкрутіть два гвинти, на яких кріпиться ліхтар у зборі.
2. Зніміть ліхтар у зборі,потягнувши його назад.
3. Вийміть патрон лампи. а) Модифікація без
світлодіодних ламп:

Догляд за автомобілем211Відкрутіть три гвинти і вийміть
патрон.
b) Модифікація зі
світлодіодними лампами:
Вийміть патрон з блока ліхтаря,
повертаючи його проти
годинникової стрілки.
4. Вийміть лампу. а) Модифікація безсвітлодіодних ламп:
Витягніть і замініть.
1: задній ліхтар / стоп-сигнал
2: вказівник повороту
b) Модифікація зі
світлодіодними лампами:
Витягніть з патрона і замініть.
Встановлення ліхтаря в зборі 1. Залежно від модифікації, слід прикріпити тримач лампи до
блока ліхтаря трьома гвинтами
або прикріпити патрон лампи
вказівника повороту.
2. Установіть блок ліхтаря в кузов автомобіля й закріпіть двома
гвинтами.

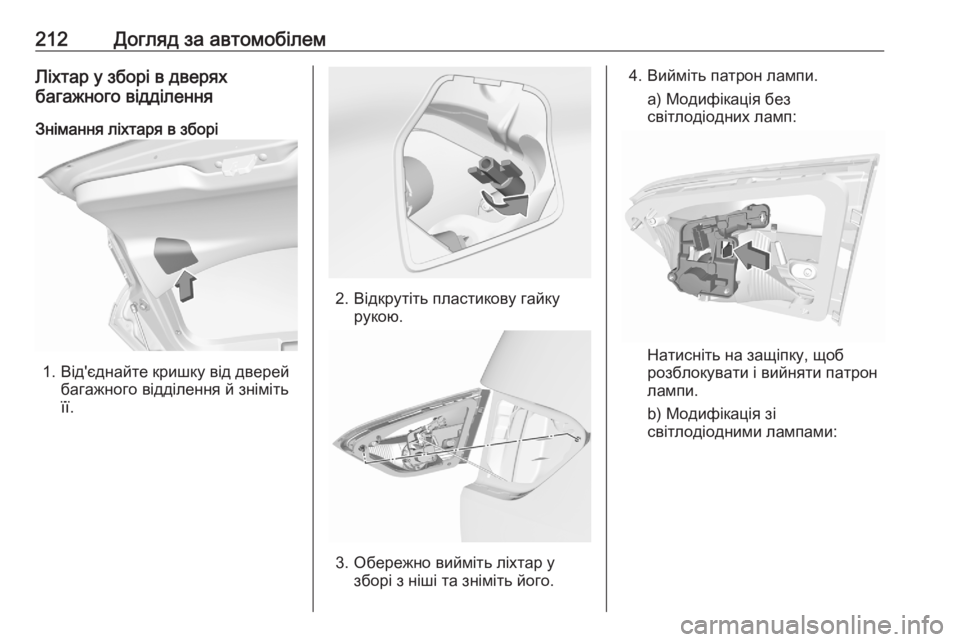

212Догляд за автомобілемЛіхтар у зборі в дверях
багажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення й зніміть
її.
2. Відкрутіть пластикову гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Вийміть патрон лампи.
а) Модифікація без
світлодіодних ламп:
Натисніть на защіпку, щоб
розблокувати і вийняти патрон
лампи.
b) Модифікація зі
світлодіодними лампами:

Догляд за автомобілем213
Вийміть патрон лампи з блока
ліхтаря заднього ходу,
повертаючи його проти
годинникової стрілки.
5. Витягніть лампу. а) Модифікація без
світлодіодних ламп:Вийміть і замініть.
1: задній ліхтар 2: задня протитуманна фара
або ліхтар заднього ходу
b) Модифікація зі
світлодіодними лампами:Витягніть і замініть.
Встановлення ліхтаря в зборі 1. Залежно від модифікації, слід прикріпити тримач лампи до
блока ліхтаря або прикріпити
патрон лампи ліхтаря заднього
ходу.

214Догляд за автомобілем
2.Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть блок ліхтаря пластмасовою гайкою.
4. Приєднайте кришку до дверей багажного відділення.
Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус ліхтаря:
1. Посуньте ліхтар у зборі вперед і зніміть його в задній частині.
2. Поверніть патрон лампи проти годинникової стрілки й вийміть
його ліхтаря в зборі.
3. Витягніть лампу з патрона і встановіть нову.

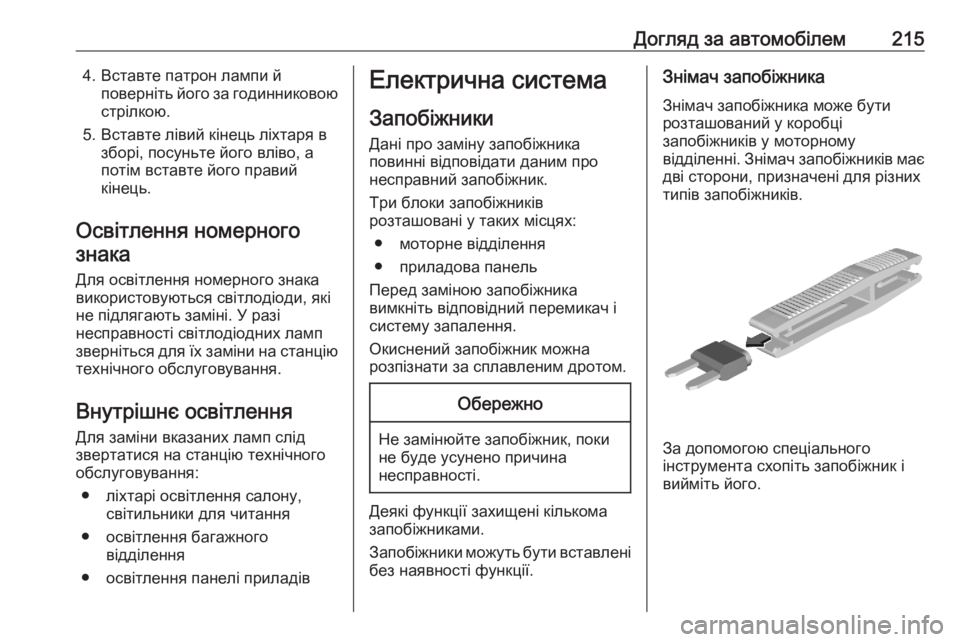

Догляд за автомобілем2154. Вставте патрон лампи йповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець ліхтаря в зборі, посуньте його вліво, а
потім вставте його правий
кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Для заміни вказаних ламп слід
звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладівЕлектрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
Три блоки запобіжників
розташовані у таких місцях:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окиснений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.

216Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Вентилятор системи клімат-
контролю2–3Блок запобіжників кузова4–5Коробка із запобіжниками
приладової панелі6Блок охолодження двигуна7Модуль керування кузовом8Керування двигуном, паливний насос9Блок керування двигуном№Контур10Блок керування двигуном11Блок керування двигуном12Блок охолодження двигуна13Модуль керування кузовом14Датчик акумулятора15–16Передні протитуманні фари17–18Дальнє світло справа19Дальнє світло зліва20Керування двигуном, паливнийнасос21Стартер22–23Стартер24Зчіпний пристрій причепа25Коробка із запобіжниками
приладової панелі26Модуль керування трансмісією27Модуль керування кузовом

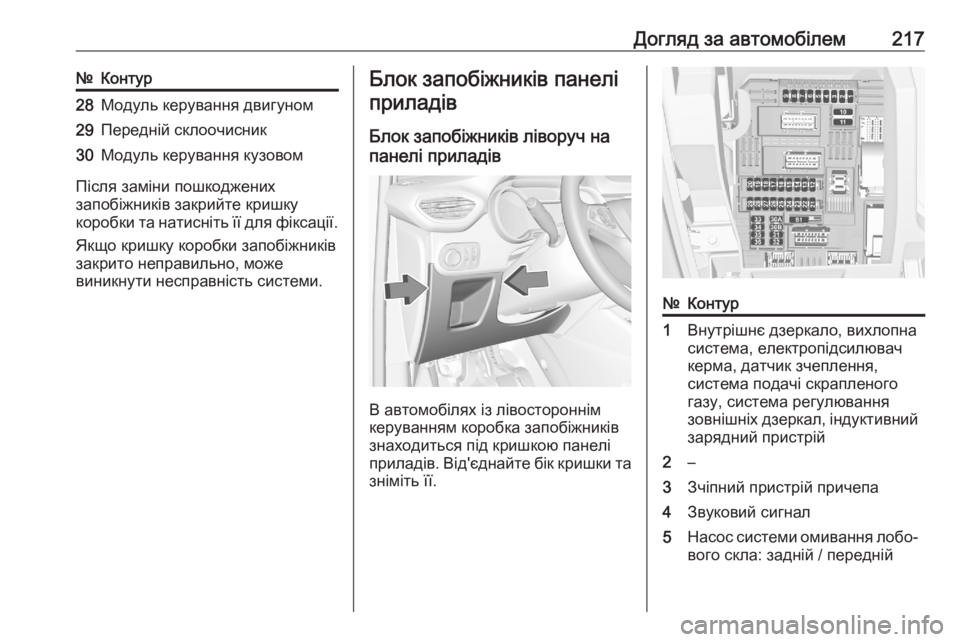

Догляд за автомобілем217№Контур28Модуль керування двигуном29Передній склоочисник30Модуль керування кузовом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників ліворуч на панелі приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів. Від'єднайте бік кришки та
зніміть її.
№Контур1Внутрішнє дзеркало, вихлопна
система, електропідсилювач
керма, датчик зчеплення,
система подачі скрапленого
газу, система регулювання
зовнішніх дзеркал, індуктивний
зарядний пристрій2–3Зчіпний пристрій причепа4Звуковий сигнал5Насос системи омивання лобо‐ вого скла: задній / передній

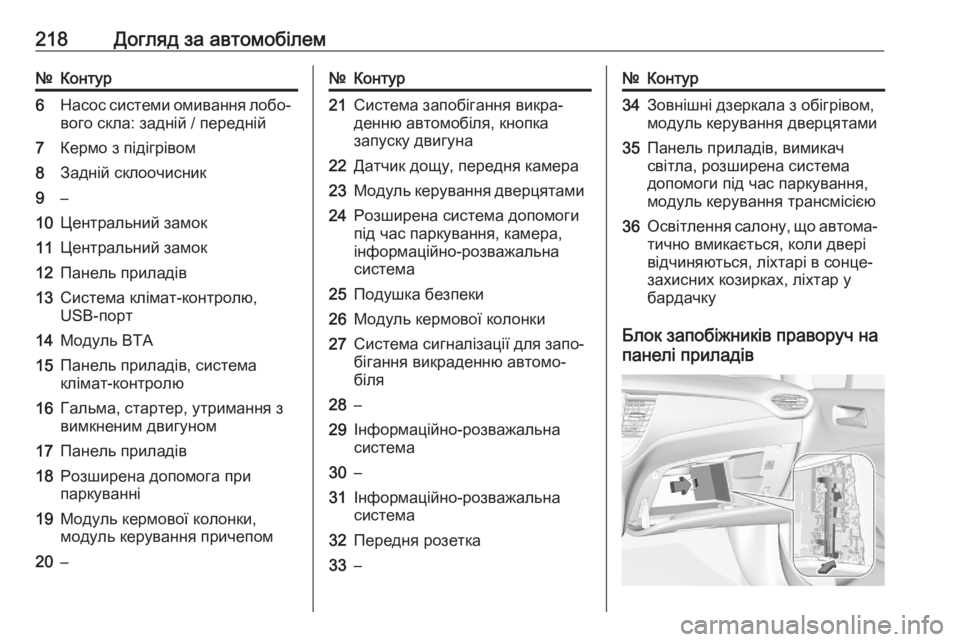

218Догляд за автомобілем№Контур6Насос системи омивання лобо‐вого скла: задній / передній7Кермо з підігрівом8Задній склоочисник9–10Центральний замок11Центральний замок12Панель приладів13Система клімат-контролю,
USB-порт14Модуль BTA15Панель приладів, система
клімат-контролю16Гальма, стартер, утримання з
вимкненим двигуном17Панель приладів18Розширена допомога при
паркуванні19Модуль кермової колонки,
модуль керування причепом20–№Контур21Система запобігання викра‐
денню автомобіля, кнопка
запуску двигуна22Датчик дощу, передня камера23Модуль керування дверцятами24Розширена система допомоги
під час паркування, камера,
інформаційно-розважальна
система25Подушка безпеки26Модуль кермової колонки27Система сигналізації для запо‐
бігання викраденню автомо‐
біля28–29Інформаційно-розважальна
система30–31Інформаційно-розважальна
система32Передня розетка33–№Контур34Зовнішні дзеркала з обігрівом,
модуль керування дверцятами35Панель приладів, вимикач
світла, розширена система
допомоги під час паркування,
модуль керування трансмісією36Освітлення салону, що автома‐
тично вмикається, коли двері
відчиняються, ліхтарі в сонце‐
захисних козирках, ліхтар у
бардачку
Блок запобіжників праворуч на
панелі приладів
