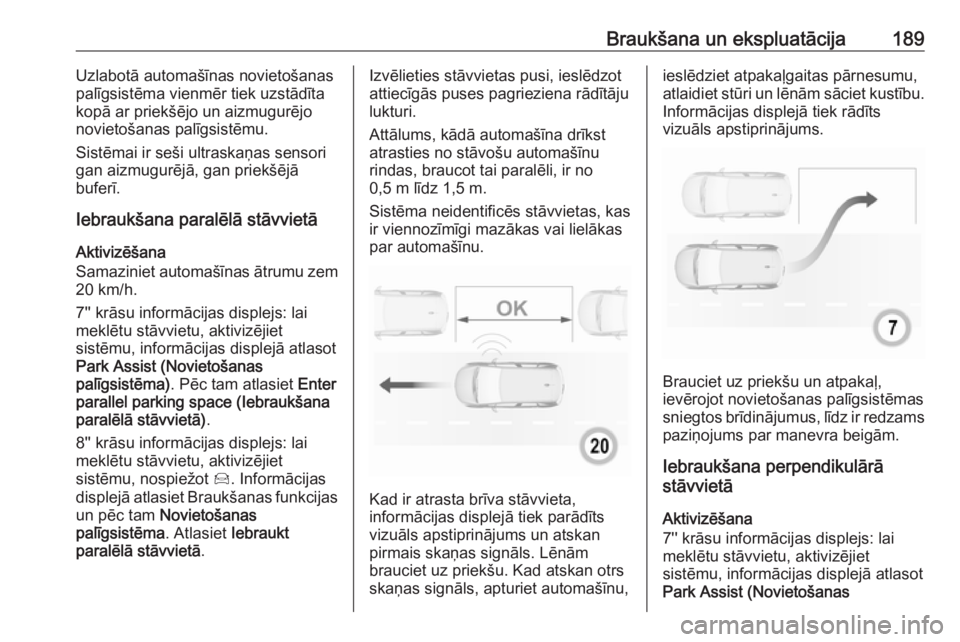

Braukšana un ekspluatācija189Uzlabotā automašīnas novietošanas
palīgsistēma vienmēr tiek uzstādīta
kopā ar priekšējo un aizmugurējo
novietošanas palīgsistēmu.
Sistēmai ir seši ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Iebraukšana paralēlā stāvvietā
Aktivizēšana
Samaziniet automašīnas ātrumu zem
20 km/h.
7'' krāsu informācijas displejs: lai
meklētu stāvvietu, aktivizējiet
sistēmu, informācijas displejā atlasot
Park Assist (Novietošanas
palīgsistēma) . Pēc tam atlasiet Enter
parallel parking space (Iebraukšana
paralēlā stāvvietā) .
8'' krāsu informācijas displejs: lai
meklētu stāvvietu, aktivizējiet
sistēmu, nospiežot Í. Informācijas
displejā atlasiet Braukšanas funkcijas un pēc tam Novietošanas
palīgsistēma . Atlasiet Iebraukt
paralēlā stāvvietā .Izvēlieties stāvvietas pusi, ieslēdzot
attiecīgās puses pagrieziena rādītāju
lukturi.
Attālums, kādā automašīna drīkst
atrasties no stāvošu automašīnu
rindas, braucot tai paralēli, ir no
0,5 m līdz 1,5 m.
Sistēma neidentificēs stāvvietas, kas
ir viennozīmīgi mazākas vai lielākas
par automašīnu.
Kad ir atrasta brīva stāvvieta,
informācijas displejā tiek parādīts
vizuāls apstiprinājums un atskan pirmais skaņas signāls. Lēnām
brauciet uz priekšu. Kad atskan otrs
skaņas signāls, apturiet automašīnu,
ieslēdziet atpakaļgaitas pārnesumu,
atlaidiet stūri un lēnām sāciet kustību. Informācijas displejā tiek rādīts
vizuāls apstiprinājums.
Brauciet uz priekšu un atpakaļ,
ievērojot novietošanas palīgsistēmas
sniegtos brīdinājumus, līdz ir redzams
paziņojums par manevra beigām.
Iebraukšana perpendikulārā
stāvvietā
Aktivizēšana
7'' krāsu informācijas displejs: lai
meklētu stāvvietu, aktivizējiet
sistēmu, informācijas displejā atlasot
Park Assist (Novietošanas

190Braukšana un ekspluatācijapalīgsistēma). Pēc tam atlasiet Enter
perpendicular parking space
(Iebraukšana perpendikulārā
stāvvietā) .
8'' krāsu informācijas displejs:
meklējot stāvvietu, aktivizējiet
sistēmu, nospiežot Í. Informācijas
displejā atlasiet Braukšanas funkcijas
un pēc tam Novietošanas
palīgsistēma . Atlasiet Iebraukt
stāvvietā .
Samaziniet automašīnas ātrumu zem 20 km/h.
Izvēlieties stāvvietas pusi, ieslēdzot attiecīgās puses pagrieziena rādītāju
lukturi.
Attālums, kādā automašīna drīkst
atrasties no stāvošu automašīnu
rindas, braucot tai paralēli, ir no
0,5 m līdz 1,5 m.
Ja ir atrastas vairākas secīgas
stāvvietas, automašīna tiek virzīta uz
pēdējo.
Kad ir atrasta brīva stāvvieta,
informācijas displejā tiek parādīts
vizuāls apstiprinājums un atskan
skaņas signāls. Apturiet automašīnu,
ieslēdziet atpakaļgaitas pārnesumu,
atlaidiet stūri un sāciet kustību,
nepārsniedzot 7 km/h.Brauciet uz priekšu un atpakaļ, kā
norādīts, ievērojot novietošanas
palīgsistēmas sniegtos brīdinājumus
un pievēršot uzmanību skaņas
signāliem, līdz ir redzams paziņojums par manevra beigām. Kad manevrs ir
pabeigts, $ instrumentu panelī
nodziest.
Novietošanas manevra laikā sistēma
tiek automātiski deaktivizēta, kad
automašīnas aizmugure atrodas 50
cm attālumā no šķēršļa.

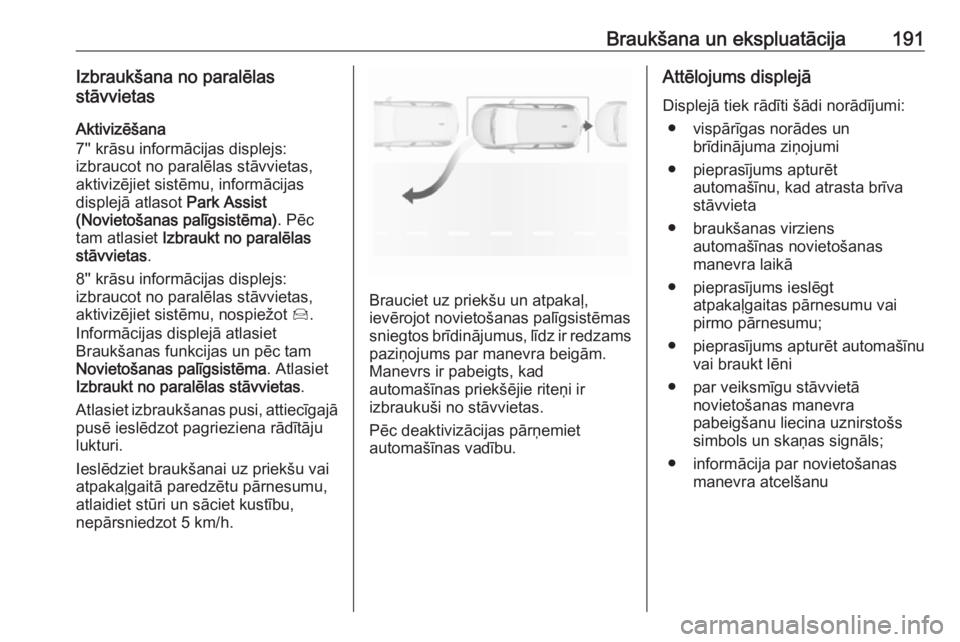

Braukšana un ekspluatācija191Izbraukšana no paralēlas
stāvvietas
Aktivizēšana
7'' krāsu informācijas displejs:
izbraucot no paralēlas stāvvietas,
aktivizējiet sistēmu, informācijas
displejā atlasot Park Assist
(Novietošanas palīgsistēma) . Pēc
tam atlasiet Izbraukt no paralēlas
stāvvietas .
8'' krāsu informācijas displejs:
izbraucot no paralēlas stāvvietas,
aktivizējiet sistēmu, nospiežot Í.
Informācijas displejā atlasiet
Braukšanas funkcijas un pēc tam
Novietošanas palīgsistēma . Atlasiet
Izbraukt no paralēlas stāvvietas .
Atlasiet izbraukšanas pusi, attiecīgajā pusē ieslēdzot pagrieziena rādītāju
lukturi.
Ieslēdziet braukšanai uz priekšu vai
atpakaļgaitā paredzētu pārnesumu,
atlaidiet stūri un sāciet kustību,
nepārsniedzot 5 km/h.
Brauciet uz priekšu un atpakaļ,
ievērojot novietošanas palīgsistēmas
sniegtos brīdinājumus, līdz ir redzams
paziņojums par manevra beigām.
Manevrs ir pabeigts, kad
automašīnas priekšējie riteņi ir
izbraukuši no stāvvietas.
Pēc deaktivizācijas pārņemiet
automašīnas vadību.
Attēlojums displejā
Displejā tiek rādīti šādi norādījumi: ● vispārīgas norādes un brīdinājuma ziņojumi
● pieprasījums apturēt automašīnu, kad atrasta brīva
stāvvieta
● braukšanas virziens automašīnas novietošanas
manevra laikā
● pieprasījums ieslēgt atpakaļgaitas pārnesumu vai
pirmo pārnesumu;
● pieprasījums apturēt automašīnu vai braukt lēni
● par veiksmīgu stāvvietā novietošanas manevra
pabeigšanu liecina uznirstošs simbols un skaņas signāls;
● informācija par novietošanas manevra atcelšanu

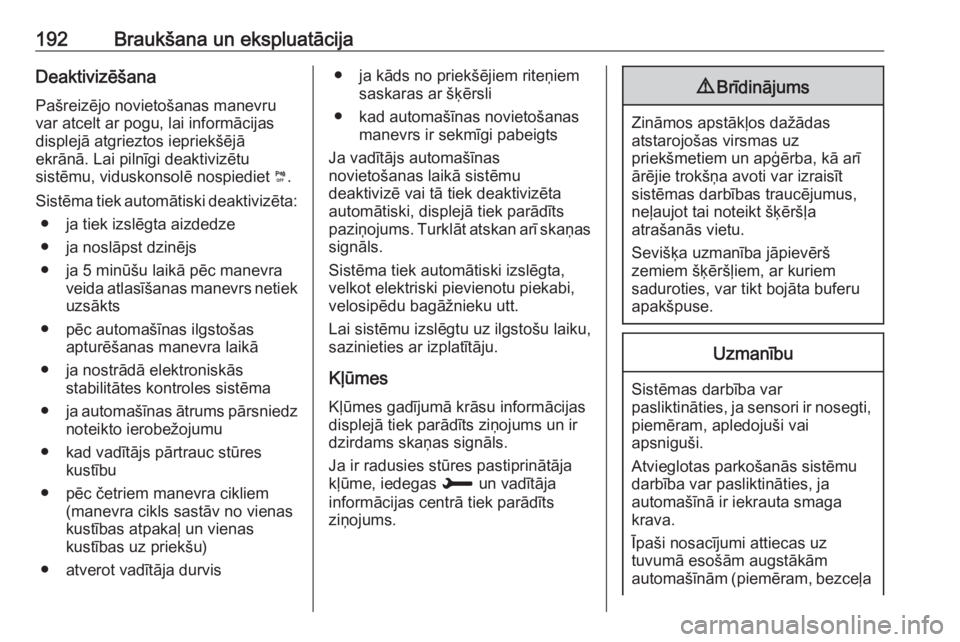

192Braukšana un ekspluatācijaDeaktivizēšanaPašreizējo novietošanas manevru
var atcelt ar pogu, lai informācijas
displejā atgrieztos iepriekšējā
ekrānā. Lai pilnīgi deaktivizētu
sistēmu, viduskonsolē nospiediet ¼.
Sistēma tiek automātiski deaktivizēta: ● ja tiek izslēgta aizdedze
● ja noslāpst dzinējs
● ja 5 minūšu laikā pēc manevra veida atlasīšanas manevrs netiekuzsākts
● pēc automašīnas ilgstošas apturēšanas manevra laikā
● ja nostrādā elektroniskās stabilitātes kontroles sistēma
● ja automašīnas ātrums pārsniedz
noteikto ierobežojumu
● kad vadītājs pārtrauc stūres kustību
● pēc četriem manevra cikliem (manevra cikls sastāv no vienas
kustības atpakaļ un vienas
kustības uz priekšu)
● atverot vadītāja durvis● ja kāds no priekšējiem riteņiem saskaras ar šķērsli
● kad automašīnas novietošanas manevrs ir sekmīgi pabeigts
Ja vadītājs automašīnas
novietošanas laikā sistēmu
deaktivizē vai tā tiek deaktivizēta
automātiski, displejā tiek parādīts
paziņojums. Turklāt atskan arī skaņas
signāls.
Sistēma tiek automātiski izslēgta,
velkot elektriski pievienotu piekabi,
velosipēdu bagāžnieku utt.
Lai sistēmu izslēgtu uz ilgstošu laiku,
sazinieties ar izplatītāju.
Kļūmes Kļūmes gadījumā krāsu informācijas
displejā tiek parādīts ziņojums un ir
dzirdams skaņas signāls.
Ja ir radusies stūres pastiprinātāja
kļūme, iedegas H un vadītāja
informācijas centrā tiek parādīts
ziņojums.9 Brīdinājums
Zināmos apstākļos dažādas
atstarojošas virsmas uz
priekšmetiem un apģērba, kā arī
ārējie trokšņa avoti var izraisīt
sistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Sevišķa uzmanība jāpievērš
zemiem šķēršļiem, ar kuriem
saduroties, var tikt bojāta buferu
apakšpuse.
Uzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti,
piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām (piemēram, bezceļa

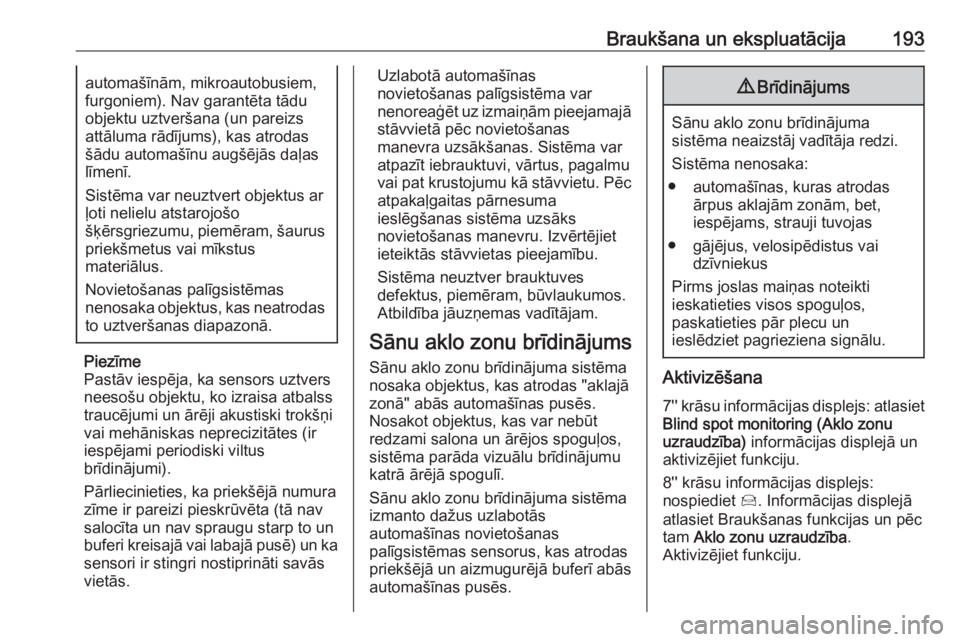

Braukšana un ekspluatācija193automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas to uztveršanas diapazonā.
Piezīme
Pastāv iespēja, ka sensors uztvers
neesošu objektu, ko izraisa atbalss
traucējumi un ārēji akustiski trokšņi
vai mehāniskas neprecizitātes (ir
iespējami periodiski viltus
brīdinājumi).
Pārliecinieties, ka priekšējā numura zīme ir pareizi pieskrūvēta (tā nav
salocīta un nav spraugu starp to un
buferi kreisajā vai labajā pusē) un ka
sensori ir stingri nostiprināti savās
vietās.
Uzlabotā automašīnas
novietošanas palīgsistēma var
nenoreaģēt uz izmaiņām pieejamajā
stāvvietā pēc novietošanas
manevra uzsākšanas. Sistēma var
atpazīt iebrauktuvi, vārtus, pagalmu
vai pat krustojumu kā stāvvietu. Pēc atpakaļgaitas pārnesuma
ieslēgšanas sistēma uzsāks
novietošanas manevru. Izvērtējiet
ieteiktās stāvvietas pieejamību.
Sistēma neuztver brauktuves
defektus, piemēram, būvlaukumos.
Atbildība jāuzņemas vadītājam.
Sānu aklo zonu brīdinājums
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sānu aklo zonu brīdinājuma sistēma
izmanto dažus uzlabotās
automašīnas novietošanas
palīgsistēmas sensorus, kas atrodas
priekšējā un aizmugurējā buferī abās
automašīnas pusēs.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas
● gājējus, velosipēdistus vai dzīvniekus
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Aktivizēšana
7'' krāsu informācijas displejs: atlasiet
Blind spot monitoring (Aklo zonu
uzraudzība) informācijas displejā un
aktivizējiet funkciju.
8'' krāsu informācijas displejs:
nospiediet Í. Informācijas displejā
atlasiet Braukšanas funkcijas un pēc
tam Aklo zonu uzraudzība .
Aktivizējiet funkciju.

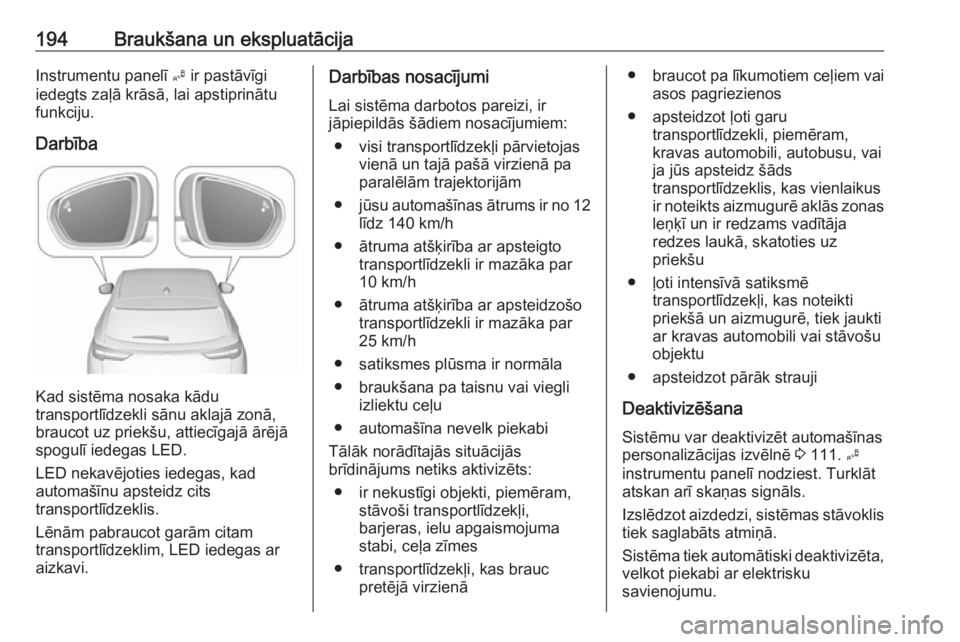

194Braukšana un ekspluatācijaInstrumentu panelī B ir pastāvīgi
iedegts zaļā krāsā, lai apstiprinātu
funkciju.
Darbība
Kad sistēma nosaka kādu
transportlīdzekli sānu aklajā zonā,
braucot uz priekšu, attiecīgajā ārējā
spogulī iedegas LED.
LED nekavējoties iedegas, kad
automašīnu apsteidz cits
transportlīdzeklis.
Lēnām pabraucot garām citam
transportlīdzeklim, LED iedegas ar
aizkavi.
Darbības nosacījumi
Lai sistēma darbotos pareizi, ir
jāpiepildās šādiem nosacījumiem:
● visi transportlīdzekļi pārvietojas vienā un tajā pašā virzienā paparalēlām trajektorijām
● jūsu automašīnas ātrums ir no 12
līdz 140 km/h
● ātruma atšķirība ar apsteigto transportlīdzekli ir mazāka par
10 km/h
● ātruma atšķirība ar apsteidzošo transportlīdzekli ir mazāka par
25 km/h
● satiksmes plūsma ir normāla
● braukšana pa taisnu vai viegli izliektu ceļu
● automašīna nevelk piekabi
Tālāk norādītajās situācijās
brīdinājums netiks aktivizēts:
● ir nekustīgi objekti, piemēram, stāvoši transportlīdzekļi,
barjeras, ielu apgaismojuma
stabi, ceļa zīmes
● transportlīdzekļi, kas brauc pretējā virzienā●braucot pa līkumotiem ceļiem vai
asos pagriezienos
● apsteidzot ļoti garu transportlīdzekli, piemēram,
kravas automobili, autobusu, vai
ja jūs apsteidz šāds
transportlīdzeklis, kas vienlaikus
ir noteikts aizmugurē aklās zonas leņķī un ir redzams vadītāja
redzes laukā, skatoties uz
priekšu
● ļoti intensīvā satiksmē transportlīdzekļi, kas noteiktipriekšā un aizmugurē, tiek jaukti
ar kravas automobili vai stāvošu
objektu
● apsteidzot pārāk strauji
Deaktivizēšana Sistēmu var deaktivizēt automašīnas
personalizācijas izvēlnē 3 111. B
instrumentu panelī nodziest. Turklāt
atskan arī skaņas signāls.
Izslēdzot aizdedzi, sistēmas stāvoklis
tiek saglabāts atmiņā.
Sistēma tiek automātiski deaktivizēta,
velkot piekabi ar elektrisku
savienojumu.

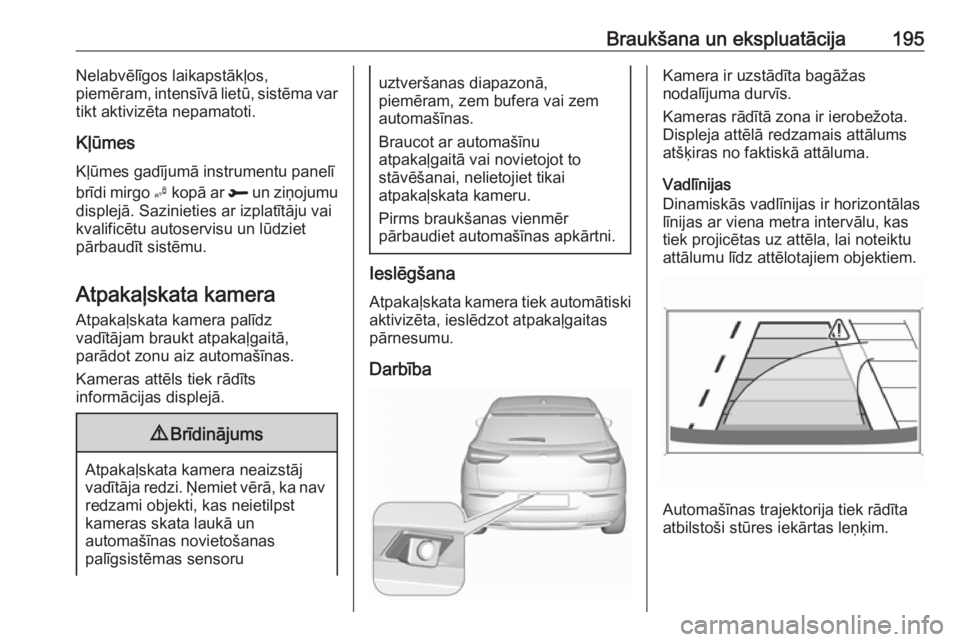

Braukšana un ekspluatācija195Nelabvēlīgos laikapstākļos,
piemēram, intensīvā lietū, sistēma var
tikt aktivizēta nepamatoti.
Kļūmes
Kļūmes gadījumā instrumentu panelī
brīdi mirgo B kopā ar R un ziņojumu
displejā. Sazinieties ar izplatītāju vai
kvalificētu autoservisu un lūdziet
pārbaudīt sistēmu.
Atpakaļskata kamera
Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Braucot ar automašīnu
atpakaļgaitā vai novietojot to
stāvēšanai, nelietojiet tikai
atpakaļskata kameru.
Pirms braukšanas vienmēr
pārbaudiet automašīnas apkārtni.
Ieslēgšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta bagāžas
nodalījuma durvīs.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar viena metra intervālu, kas
tiek projicētas uz attēla, lai noteiktu
attālumu līdz attēlotajiem objektiem.
Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.

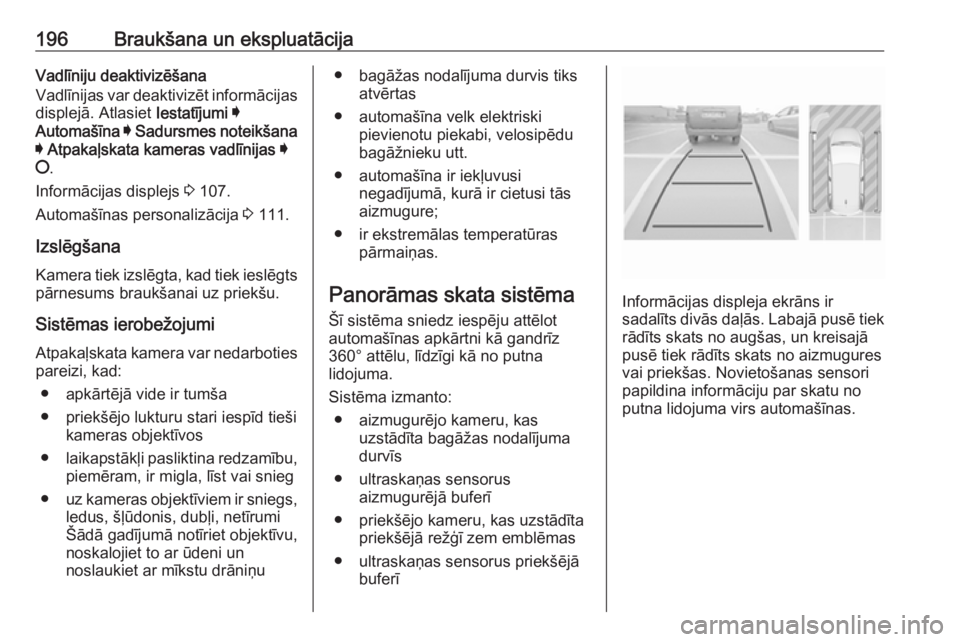

196Braukšana un ekspluatācijaVadlīniju deaktivizēšana
Vadlīnijas var deaktivizēt informācijas
displejā. Atlasiet Iestatījumi I
Automašīna I Sadursmes noteikšana
I Atpakaļskata kameras vadlīnijas I
§ .
Informācijas displejs 3 107.
Automašīnas personalizācija 3 111.
Izslēgšana
Kamera tiek izslēgta, kad tiek ieslēgts pārnesums braukšanai uz priekšu.
Sistēmas ierobežojumi
Atpakaļskata kamera var nedarboties pareizi, kad:
● apkārtējā vide ir tumša
● priekšējo lukturu stari iespīd tieši kameras objektīvos
● laikapstākļi pasliktina redzamību,
piemēram, ir migla, līst vai snieg
● uz kameras objektīviem ir sniegs,
ledus, šļūdonis, dubļi, netīrumi
Šādā gadījumā notīriet objektīvu, noskalojiet to ar ūdeni un
noslaukiet ar mīkstu drāniņu● bagāžas nodalījuma durvis tiks atvērtas
● automašīna velk elektriski pievienotu piekabi, velosipēdu
bagāžnieku utt.
● automašīna ir iekļuvusi negadījumā, kurā ir cietusi tās
aizmugure;
● ir ekstremālas temperatūras pārmaiņas.
Panorāmas skata sistēma
Šī sistēma sniedz iespēju attēlot
automašīnas apkārtni kā gandrīz
360° attēlu, līdzīgi kā no putna
lidojuma.
Sistēma izmanto: ● aizmugurējo kameru, kas uzstādīta bagāžas nodalījuma
durvīs
● ultraskaņas sensorus aizmugurējā buferī
● priekšējo kameru, kas uzstādīta priekšējā režģī zem emblēmas
● ultraskaņas sensorus priekšējā buferī
Informācijas displeja ekrāns ir
sadalīts divās daļās. Labajā pusē tiek
rādīts skats no augšas, un kreisajā
pusē tiek rādīts skats no aizmugures
vai priekšas. Novietošanas sensori papildina informāciju par skatu no
putna lidojuma virs automašīnas.

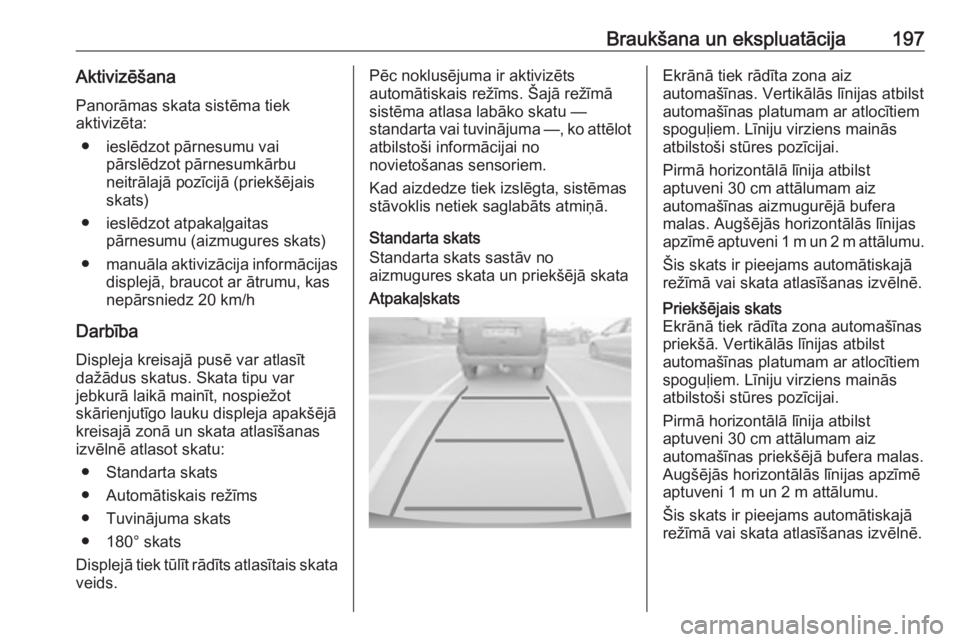

Braukšana un ekspluatācija197AktivizēšanaPanorāmas skata sistēma tiek
aktivizēta:
● ieslēdzot pārnesumu vai pārslēdzot pārnesumkārbu
neitrālajā pozīcijā (priekšējais skats)
● ieslēdzot atpakaļgaitas pārnesumu (aizmugures skats)
● manuāla aktivizācija informācijas
displejā, braucot ar ātrumu, kas
nepārsniedz 20 km/h
Darbība
Displeja kreisajā pusē var atlasīt
dažādus skatus. Skata tipu var
jebkurā laikā mainīt, nospiežot
skārienjutīgo lauku displeja apakšējā
kreisajā zonā un skata atlasīšanas
izvēlnē atlasot skatu:
● Standarta skats
● Automātiskais režīms
● Tuvinājuma skats
● 180° skats
Displejā tiek tūlīt rādīts atlasītais skata veids.Pēc noklusējuma ir aktivizēts
automātiskais režīms. Šajā režīmā
sistēma atlasa labāko skatu —
standarta vai tuvinājuma —, ko attēlot
atbilstoši informācijai no
novietošanas sensoriem.
Kad aizdedze tiek izslēgta, sistēmas
stāvoklis netiek saglabāts atmiņā.
Standarta skats
Standarta skats sastāv no
aizmugures skata un priekšējā skataAtpakaļskatsEkrānā tiek rādīta zona aiz
automašīnas. Vertikālās līnijas atbilst
automašīnas platumam ar atlocītiem
spoguļiem. Līniju virziens mainās
atbilstoši stūres pozīcijai.
Pirmā horizontālā līnija atbilst
aptuveni 30 cm attālumam aiz
automašīnas aizmugurējā bufera
malas. Augšējās horizontālās līnijas
apzīmē aptuveni 1 m un 2 m attālumu.
Šis skats ir pieejams automātiskajā
režīmā vai skata atlasīšanas izvēlnē.Priekšējais skats
Ekrānā tiek rādīta zona automašīnas
priekšā. Vertikālās līnijas atbilst
automašīnas platumam ar atlocītiem
spoguļiem. Līniju virziens mainās
atbilstoši stūres pozīcijai.
Pirmā horizontālā līnija atbilst
aptuveni 30 cm attālumam aiz
automašīnas priekšējā bufera malas.
Augšējās horizontālās līnijas apzīmē
aptuveni 1 m un 2 m attālumu.
Šis skats ir pieejams automātiskajā
režīmā vai skata atlasīšanas izvēlnē.

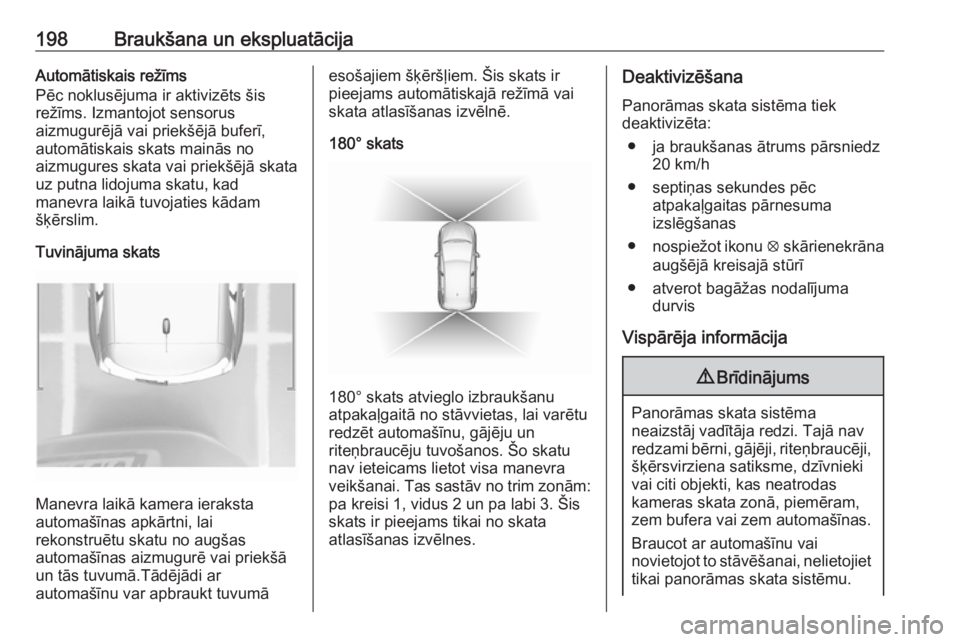

198Braukšana un ekspluatācijaAutomātiskais režīms
Pēc noklusējuma ir aktivizēts šis
režīms. Izmantojot sensorus
aizmugurējā vai priekšējā buferī,
automātiskais skats mainās no
aizmugures skata vai priekšējā skata
uz putna lidojuma skatu, kad
manevra laikā tuvojaties kādam
šķērslim.
Tuvinājuma skats
Manevra laikā kamera ieraksta
automašīnas apkārtni, lai
rekonstruētu skatu no augšas
automašīnas aizmugurē vai priekšā un tās tuvumā.Tādējādi ar
automašīnu var apbraukt tuvumā
esošajiem šķēršļiem. Šis skats ir
pieejams automātiskajā režīmā vai
skata atlasīšanas izvēlnē.
180° skats
180° skats atvieglo izbraukšanu
atpakaļgaitā no stāvvietas, lai varētu
redzēt automašīnu, gājēju un
riteņbraucēju tuvošanos. Šo skatu
nav ieteicams lietot visa manevra
veikšanai. Tas sastāv no trim zonām: pa kreisi 1, vidus 2 un pa labi 3. Šis
skats ir pieejams tikai no skata
atlasīšanas izvēlnes.
Deaktivizēšana
Panorāmas skata sistēma tiek
deaktivizēta:
● ja braukšanas ātrums pārsniedz 20 km/h
● septiņas sekundes pēc atpakaļgaitas pārnesuma
izslēgšanas
● nospiežot ikonu q skārienekrāna
augšējā kreisajā stūrī
● atverot bagāžas nodalījuma durvis
Vispārēja informācija9 Brīdinājums
Panorāmas skata sistēma
neaizstāj vadītāja redzi. Tajā nav
redzami bērni, gājēji, riteņbraucēji, šķērsvirziena satiksme, dzīvnieki
vai citi objekti, kas neatrodas
kameras skata zonā, piemēram,
zem bufera vai zem automašīnas.
Braucot ar automašīnu vai
novietojot to stāvēšanai, nelietojiet tikai panorāmas skata sistēmu.
