OPEL GRANDLAND X 2018.5 Instruksjonsbok

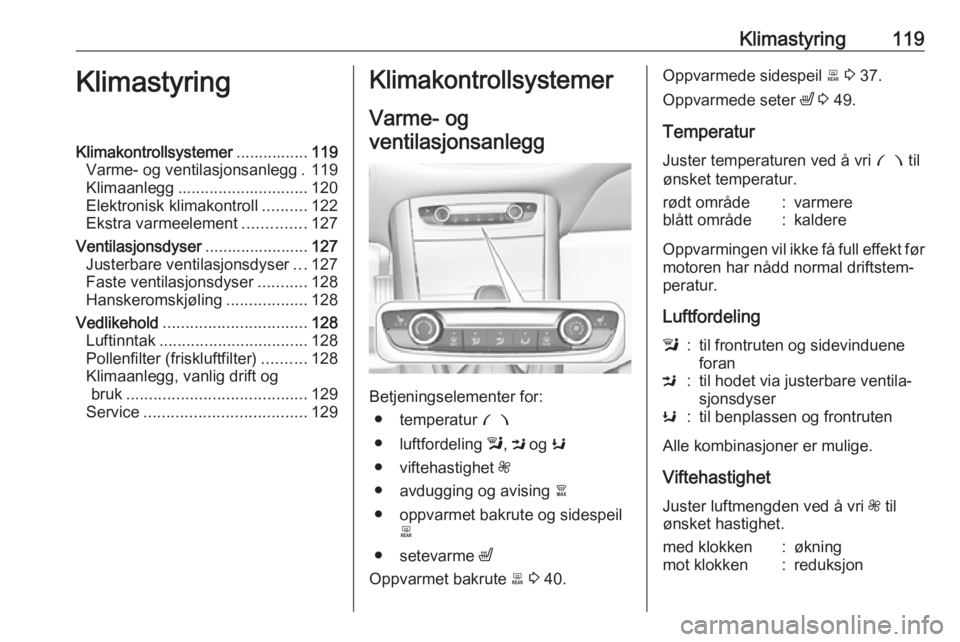

Klimastyring119KlimastyringKlimakontrollsystemer................119
Varme- og ventilasjonsanlegg . 119
Klimaanlegg ............................. 120
Elektronisk klimakontroll ..........122
Ekstra varmeelement ..............127
Ventilasjonsdyser .......................127
Justerbare ventilasjonsdyser ...127
Faste ventilasjonsdyser ...........128
Hanskeromskjøling ..................128
Vedlikehold ................................ 128
Luftinntak ................................. 128
Pollenfilter (friskluftfilter) ..........128
Klimaanlegg, vanlig drift og
bruk ........................................ 129
Service .................................... 129Klimakontrollsystemer
Varme- og
ventilasjonsanlegg
Betjeningselementer for: ● temperatur £
● luftfordeling l, M og K
● viftehastighet Z
● avdugging og avising à
● oppvarmet bakrute og sidespeil b
● setevarme ß
Oppvarmet bakrute b 3 40.
Oppvarmede sidespeil b 3 37.
Oppvarmede seter ß 3 49.
Temperatur
Juster temperaturen ved å vri £ til
ønsket temperatur.rødt område:varmereblått område:kaldere
Oppvarmingen vil ikke få full effekt før motoren har nådd normal driftstem‐
peratur.
Luftfordeling
l:til frontruten og sidevinduene
foranM:til hodet via justerbare ventila‐
sjonsdyserK:til benplassen og frontruten
Alle kombinasjoner er mulige.
Viftehastighet
Juster luftmengden ved å vri Z til
ønsket hastighet.
med klokken:økningmot klokken:reduksjon

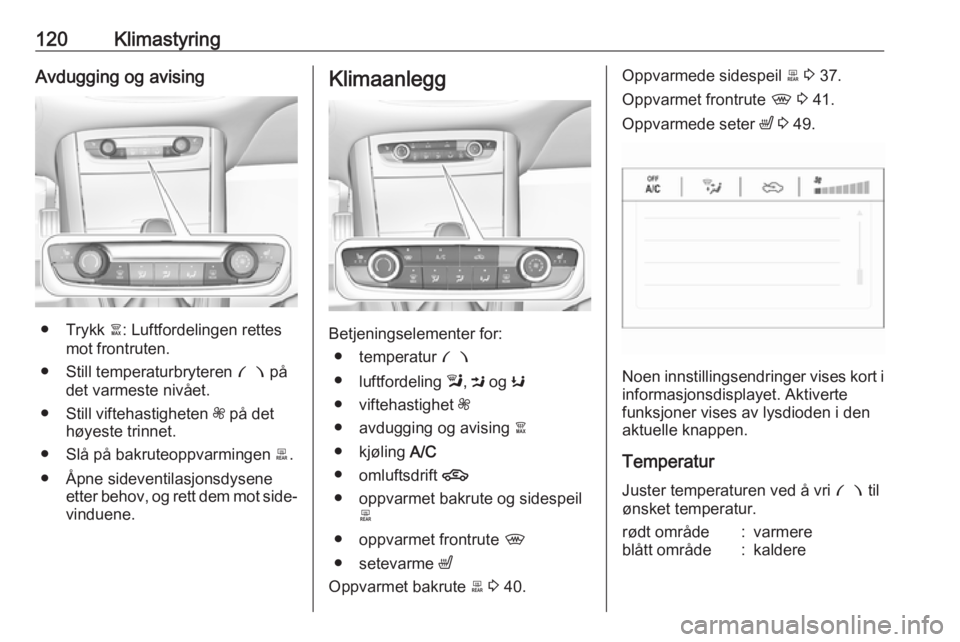

120KlimastyringAvdugging og avising
● Trykk à: Luftfordelingen rettes
mot frontruten.
● Still temperaturbryteren £ på
det varmeste nivået.
● Still viftehastigheten Z på det
høyeste trinnet.
● Slå på bakruteoppvarmingen b.
● Åpne sideventilasjonsdysene etter behov, og rett dem mot side‐
vinduene.
Klimaanlegg
Betjeningselementer for:
● temperatur £
● luftfordeling l, M og K
● viftehastighet Z
● avdugging og avising à
● kjøling A/C
● omluftsdrift 4
● oppvarmet bakrute og sidespeil b
● oppvarmet frontrute ,
● setevarme ß
Oppvarmet bakrute b 3 40.
Oppvarmede sidespeil b 3 37.
Oppvarmet frontrute , 3 41.
Oppvarmede seter ß 3 49.
Noen innstillingsendringer vises kort i
informasjonsdisplayet. Aktiverte
funksjoner vises av lysdioden i den aktuelle knappen.
Temperatur
Juster temperaturen ved å vri £ til
ønsket temperatur.
rødt område:varmereblått område:kaldere

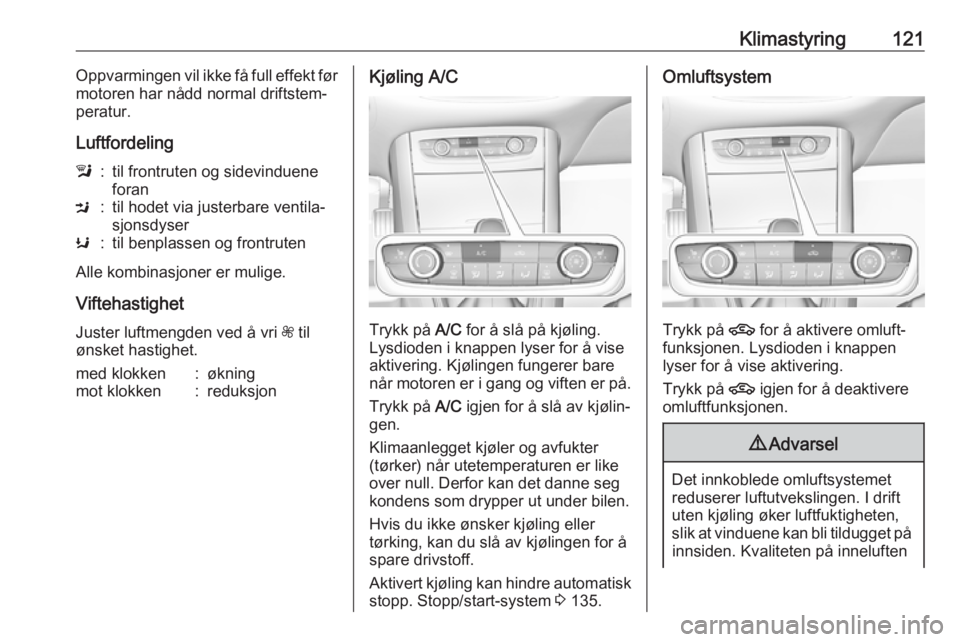

Klimastyring121Oppvarmingen vil ikke få full effekt før
motoren har nådd normal driftstem‐
peratur.
Luftfordelingl:til frontruten og sidevinduene
foranM:til hodet via justerbare ventila‐
sjonsdyserK:til benplassen og frontruten
Alle kombinasjoner er mulige.
Viftehastighet
Juster luftmengden ved å vri Z til
ønsket hastighet.
med klokken:økningmot klokken:reduksjonKjøling A/C
Trykk på A/C for å slå på kjøling.
Lysdioden i knappen lyser for å vise
aktivering. Kjølingen fungerer bare
når motoren er i gang og viften er på.
Trykk på A/C igjen for å slå av kjølin‐
gen.
Klimaanlegget kjøler og avfukter
(tørker) når utetemperaturen er like
over null. Derfor kan det danne seg
kondens som drypper ut under bilen.
Hvis du ikke ønsker kjøling eller
tørking, kan du slå av kjølingen for å
spare drivstoff.
Aktivert kjøling kan hindre automatisk stopp. Stopp/start-system 3 135.
Omluftsystem
Trykk på 4 for å aktivere omluft‐
funksjonen. Lysdioden i knappen
lyser for å vise aktivering.
Trykk på 4 igjen for å deaktivere
omluftfunksjonen.
9 Advarsel
Det innkoblede omluftsystemet
reduserer luftutvekslingen. I drift
uten kjøling øker luftfuktigheten,
slik at vinduene kan bli tildugget på innsiden. Kvaliteten på inneluften

122Klimastyringreduseres etter hvert, noe som
kan medføre tretthetstegn hos
passasjerene.
I varme og svært fuktige omgivelser
vil det kunne dannes damp på utsiden
av frontruten når det tilføres kald luft
mot denne. Hvis det dannes damp på utsiden, aktiveres vindusviskeren og
l deaktiveres.
Maksimal kjøling
Åpne vinduene en liten stund, slik at
den varme luften kan slippe raskt ut.
● Sett på kjølingen A/C.
● Trykk 4 for å slå på resirkule‐
ringssystemet.
● Trykk på M for luftfordeling.
● Still temperaturbryteren £ på
det kaldeste nivået.
● Still viftehastigheten Z på det
høyeste trinnet.
● Åpne alle dysene.
Avdugging og avising av vinduer
● Trykk à: Luftfordelingen rettes
mot frontruten.
● Still temperaturbryteren £ på
det varmeste nivået.
● Slå på kjøling A/C ved behov.
● Still viftehastigheten Z på det
høyeste trinnet.
● Slå på bakruteoppvarmingen b.
● Slå på oppvarmet frontrute ,.
● Åpne sideventilasjonsdysene etter behov, og rett dem mot side‐
vinduene.
Les dette
Hvis à trykkes inn mens motoren
går, vil automatisk stopp hindres helt til à trykkes igjen.
Hvis à trykkes inn mens motoren er
i automatisk stans, startes motoren
igjen automatisk.
Stopp/start-system 3 135.
Elektronisk klimakontroll
Klimakontrollen med to soner gjør det mulig å stille inn temperaturen ulikt forfører- og passasjersiden.
I automatisk modus for temperatur
reguleres viftehastigheten og luftfor‐
delingen automatisk.

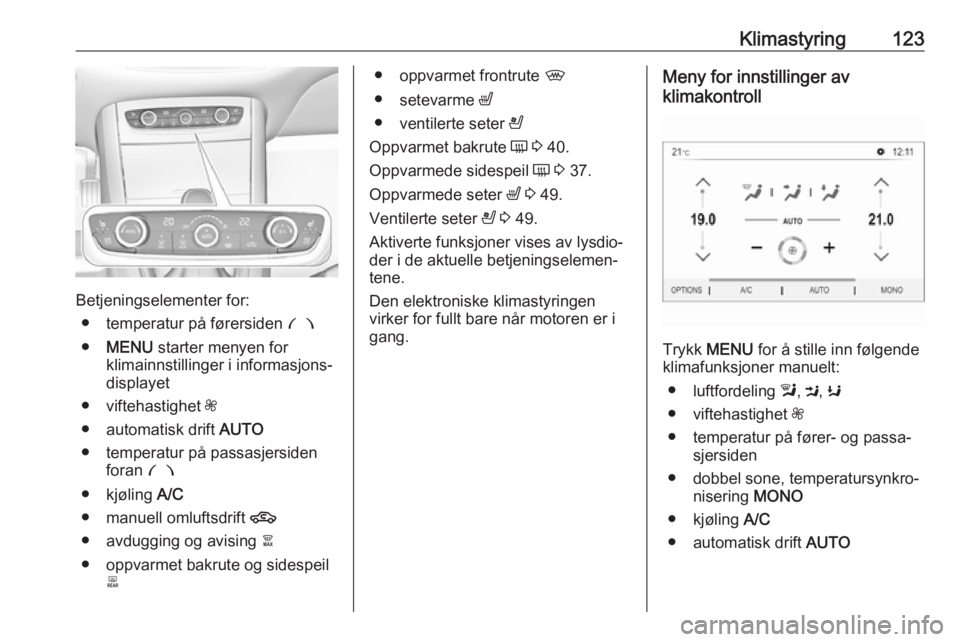

Klimastyring123
Betjeningselementer for:● temperatur på førersiden £
● MENU starter menyen for
klimainnstillinger i informasjons‐
displayet
● viftehastighet Z
● automatisk drift AUTO
● temperatur på passasjersiden foran £
● kjøling A/C
● manuell omluftsdrift 4
● avdugging og avising à
● oppvarmet bakrute og sidespeil b
● oppvarmet frontrute ,
● setevarme ß
● ventilerte seter A
Oppvarmet bakrute Ü 3 40.
Oppvarmede sidespeil Ü 3 37.
Oppvarmede seter ß 3 49.
Ventilerte seter A 3 49.
Aktiverte funksjoner vises av lysdio‐
der i de aktuelle betjeningselemen‐ tene.
Den elektroniske klimastyringen
virker for fullt bare når motoren er i
gang.Meny for innstillinger av
klimakontroll
Trykk MENU for å stille inn følgende
klimafunksjoner manuelt:
● luftfordeling l, M , K
● viftehastighet Z
● temperatur på fører- og passa‐ sjersiden
● dobbel sone, temperatursynkro‐ nisering MONO
● kjøling A/C
● automatisk drift AUTO

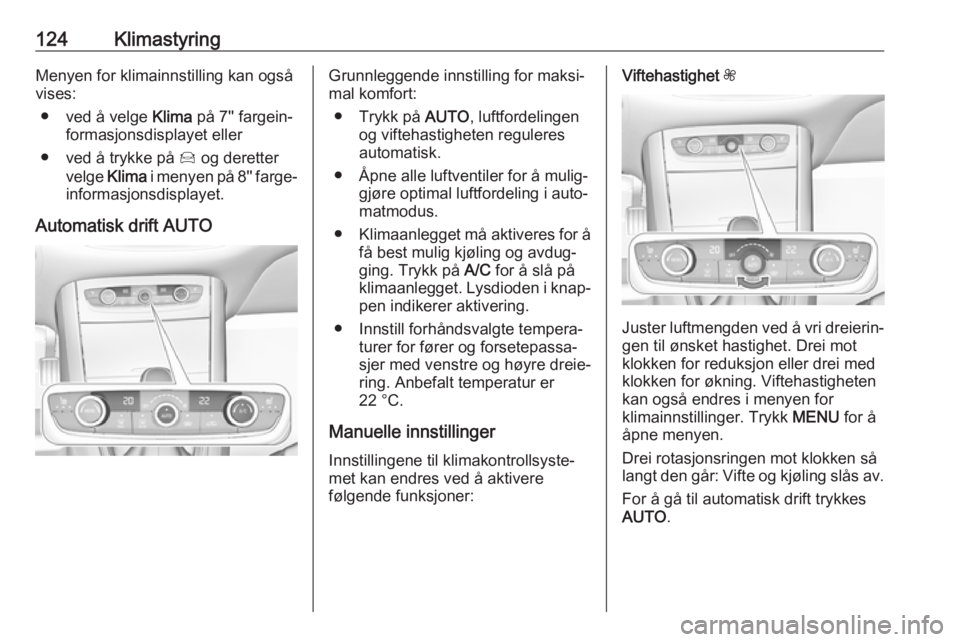

124KlimastyringMenyen for klimainnstilling kan også
vises:
● ved å velge Klima på 7'' fargein‐
formasjonsdisplayet eller
● ved å trykke på Í og deretter
velge Klima i menyen på 8'' farge‐
informasjonsdisplayet.
Automatisk drift AUTOGrunnleggende innstilling for maksi‐
mal komfort:
● Trykk på AUTO, luftfordelingen
og viftehastigheten reguleres
automatisk.
● Åpne alle luftventiler for å mulig‐ gjøre optimal luftfordeling i auto‐
matmodus.
● Klimaanlegget må aktiveres for å
få best mulig kjøling og avdug‐
ging. Trykk på A/C for å slå på
klimaanlegget. Lysdioden i knap‐
pen indikerer aktivering.
● Innstill forhåndsvalgte tempera‐ turer for fører og forsetepassa‐sjer med venstre og høyre dreie‐
ring. Anbefalt temperatur er
22 °C.
Manuelle innstillinger
Innstillingene til klimakontrollsyste‐
met kan endres ved å aktivere
følgende funksjoner:Viftehastighet Z
Juster luftmengden ved å vri dreierin‐
gen til ønsket hastighet. Drei mot
klokken for reduksjon eller drei med
klokken for økning. Viftehastigheten
kan også endres i menyen for
klimainnstillinger. Trykk MENU for å
åpne menyen.
Drei rotasjonsringen mot klokken så
langt den går: Vifte og kjøling slås av.
For å gå til automatisk drift trykkes
AUTO .

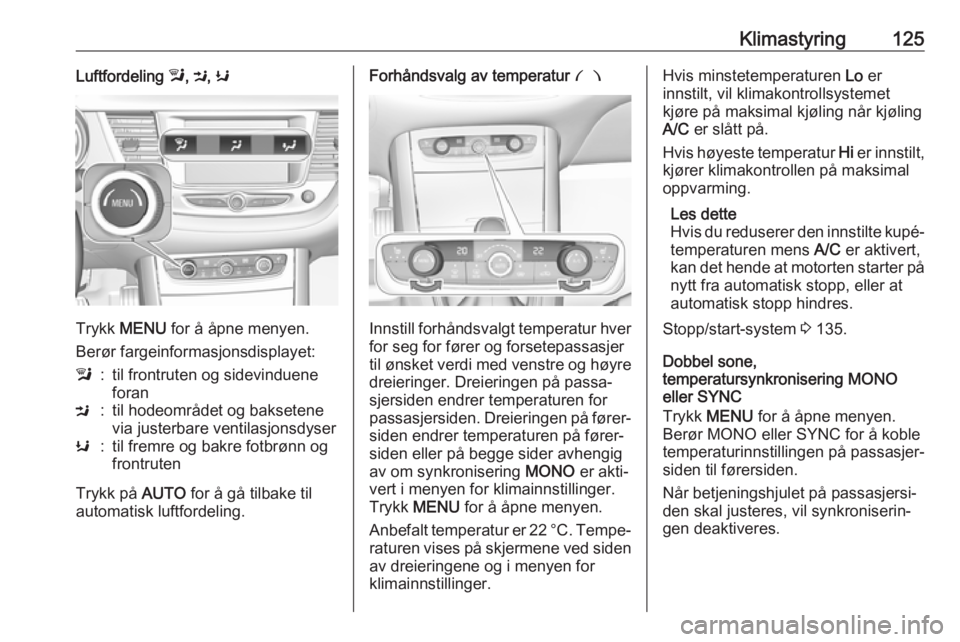

Klimastyring125Luftfordeling l, M , K
Trykk MENU for å åpne menyen.
Berør fargeinformasjonsdisplayet:
l:til frontruten og sidevinduene
foranM:til hodeområdet og baksetene
via justerbare ventilasjonsdyserK:til fremre og bakre fotbrønn og
frontruten
Trykk på AUTO for å gå tilbake til
automatisk luftfordeling.
Forhåndsvalg av temperatur £
Innstill forhåndsvalgt temperatur hver
for seg for fører og forsetepassasjer
til ønsket verdi med venstre og høyre
dreieringer. Dreieringen på passa‐
sjersiden endrer temperaturen for
passasjersiden. Dreieringen på fører‐ siden endrer temperaturen på fører‐
siden eller på begge sider avhengig
av om synkronisering MONO er akti‐
vert i menyen for klimainnstillinger. Trykk MENU for å åpne menyen.
Anbefalt temperatur er 22 °C. Tempe‐ raturen vises på skjermene ved siden
av dreieringene og i menyen for
klimainnstillinger.
Hvis minstetemperaturen Lo er
innstilt, vil klimakontrollsystemet
kjøre på maksimal kjøling når kjøling
A/C er slått på.
Hvis høyeste temperatur Hi er innstilt,
kjører klimakontrollen på maksimal
oppvarming.
Les dette
Hvis du reduserer den innstilte kupé‐
temperaturen mens A/C er aktivert,
kan det hende at motorten starter på nytt fra automatisk stopp, eller at
automatisk stopp hindres.
Stopp/start-system 3 135.
Dobbel sone,
temperatursynkronisering MONO
eller SYNC
Trykk MENU for å åpne menyen.
Berør MONO eller SYNC for å koble
temperaturinnstillingen på passasjer‐
siden til førersiden.
Når betjeningshjulet på passasjersi‐
den skal justeres, vil synkroniserin‐
gen deaktiveres.

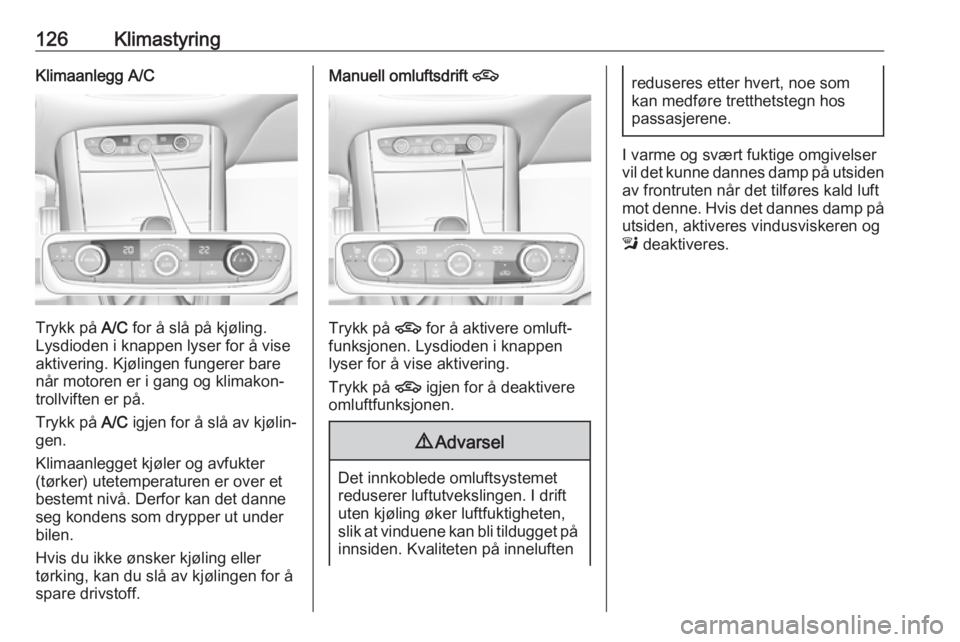

126KlimastyringKlimaanlegg A/C
Trykk på A/C for å slå på kjøling.
Lysdioden i knappen lyser for å vise
aktivering. Kjølingen fungerer bare
når motoren er i gang og klimakon‐
trollviften er på.
Trykk på A/C igjen for å slå av kjølin‐
gen.
Klimaanlegget kjøler og avfukter
(tørker) utetemperaturen er over et
bestemt nivå. Derfor kan det danne
seg kondens som drypper ut under
bilen.
Hvis du ikke ønsker kjøling eller
tørking, kan du slå av kjølingen for å
spare drivstoff.
Manuell omluftsdrift 4
Trykk på 4 for å aktivere omluft‐
funksjonen. Lysdioden i knappen
lyser for å vise aktivering.
Trykk på 4 igjen for å deaktivere
omluftfunksjonen.
9 Advarsel
Det innkoblede omluftsystemet
reduserer luftutvekslingen. I drift
uten kjøling øker luftfuktigheten,
slik at vinduene kan bli tildugget på innsiden. Kvaliteten på inneluften
reduseres etter hvert, noe som
kan medføre tretthetstegn hos
passasjerene.
I varme og svært fuktige omgivelser vil det kunne dannes damp på utsiden av frontruten når det tilføres kald luftmot denne. Hvis det dannes damp på
utsiden, aktiveres vindusviskeren og
l deaktiveres.

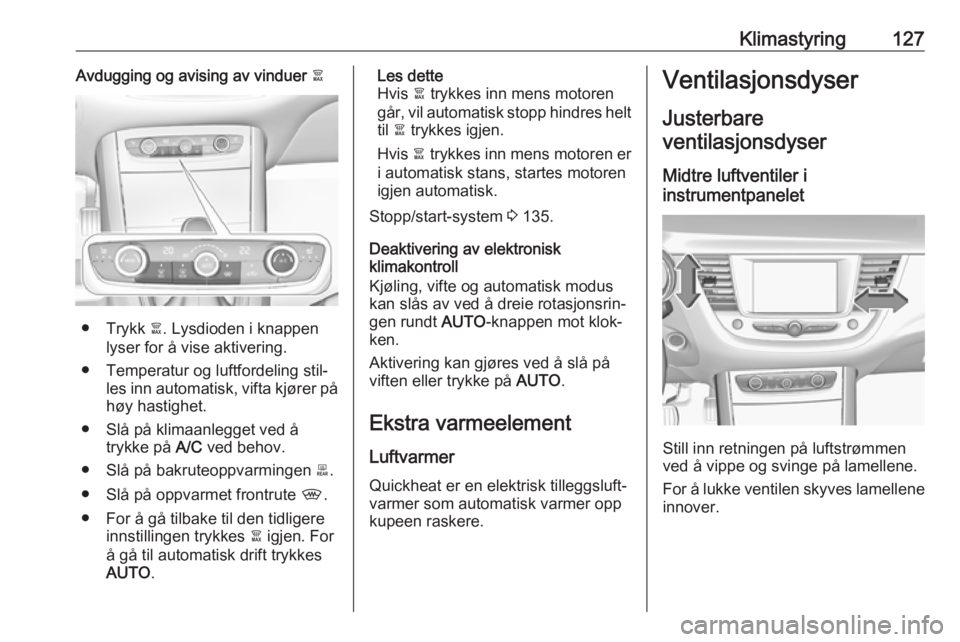

Klimastyring127Avdugging og avising av vinduer à
● Trykk à. Lysdioden i knappen
lyser for å vise aktivering.
● Temperatur og luftfordeling stil‐ les inn automatisk, vifta kjører på
høy hastighet.
● Slå på klimaanlegget ved å trykke på A/C ved behov.
● Slå på bakruteoppvarmingen b.
● Slå på oppvarmet frontrute ,.
● For å gå tilbake til den tidligere innstillingen trykkes à igjen. For
å gå til automatisk drift trykkes
AUTO .
Les dette
Hvis à trykkes inn mens motoren
går, vil automatisk stopp hindres helt
til à trykkes igjen.
Hvis à trykkes inn mens motoren er
i automatisk stans, startes motoren
igjen automatisk.
Stopp/start-system 3 135.
Deaktivering av elektronisk
klimakontroll
Kjøling, vifte og automatisk modus kan slås av ved å dreie rotasjonsrin‐
gen rundt AUTO-knappen mot klok‐
ken.
Aktivering kan gjøres ved å slå på
viften eller trykke på AUTO.
Ekstra varmeelement Luftvarmer
Quickheat er en elektrisk tilleggsluft‐
varmer som automatisk varmer opp
kupeen raskere.Ventilasjonsdyser
Justerbare
ventilasjonsdyser
Midtre luftventiler i
instrumentpanelet
Still inn retningen på luftstrømmen
ved å vippe og svinge på lamellene.
For å lukke ventilen skyves lamellene
innover.

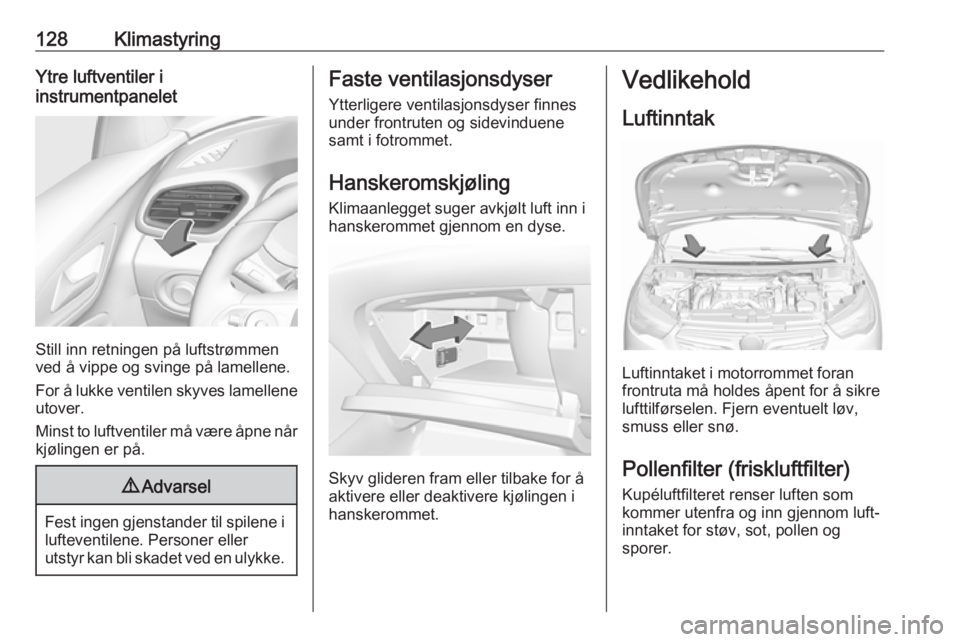

128KlimastyringYtre luftventiler i
instrumentpanelet
Still inn retningen på luftstrømmen
ved å vippe og svinge på lamellene.
For å lukke ventilen skyves lamellene
utover.
Minst to luftventiler må være åpne når
kjølingen er på.
9 Advarsel
Fest ingen gjenstander til spilene i
lufteventilene. Personer eller
utstyr kan bli skadet ved en ulykke.
Faste ventilasjonsdyser
Ytterligere ventilasjonsdyser finnesunder frontruten og sidevinduene
samt i fotrommet.
Hanskeromskjøling
Klimaanlegget suger avkjølt luft inn i
hanskerommet gjennom en dyse.
Skyv glideren fram eller tilbake for å
aktivere eller deaktivere kjølingen i hanskerommet.
Vedlikehold
Luftinntak
Luftinntaket i motorrommet foran
frontruta må holdes åpent for å sikre
lufttilførselen. Fjern eventuelt løv,
smuss eller snø.
Pollenfilter (friskluftfilter)
Kupéluftfilteret renser luften som
kommer utenfra og inn gjennom luft‐
inntaket for støv, sot, pollen og
sporer.
