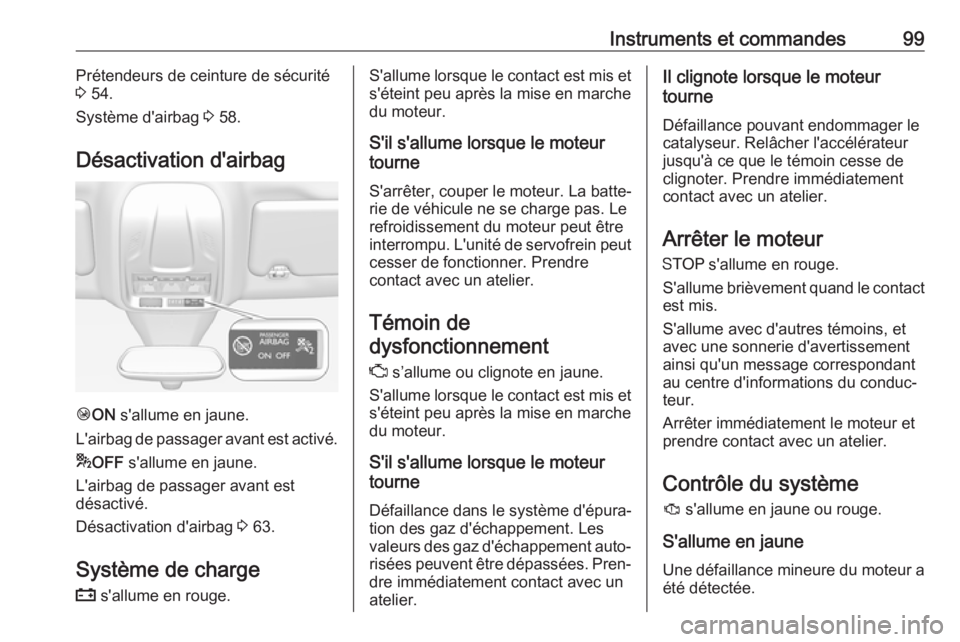

Instruments et commandes99Prétendeurs de ceinture de sécurité
3 54.
Système d'airbag 3 58.
Désactivation d'airbag
Ó ON s'allume en jaune.
L'airbag de passager avant est activé. * OFF s'allume en jaune.
L'airbag de passager avant est
désactivé.
Désactivation d'airbag 3 63.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐ rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐ tion des gaz d'échappement. Les valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐ dre immédiatement contact avec un
atelier.Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Arrêter le moteur
Y s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'allume avec d'autres témoins, et
avec une sonnerie d'avertissement
ainsi qu'un message correspondant
au centre d'informations du conduc‐
teur.
Arrêter immédiatement le moteur et
prendre contact avec un atelier.
Contrôle du système
J s'allume en jaune ou rouge.
S'allume en jaune
Une défaillance mineure du moteur a été détectée.

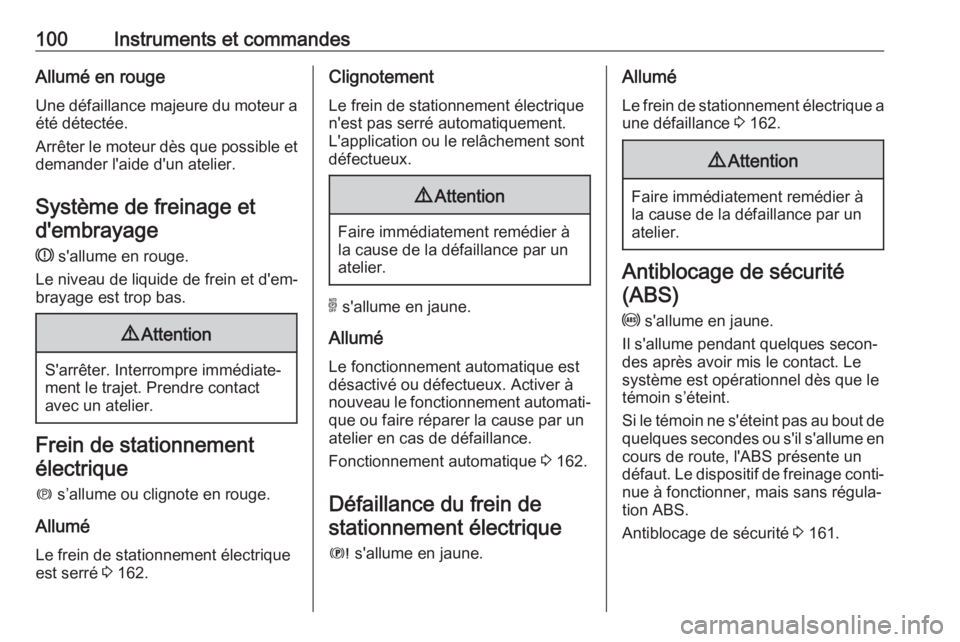

100Instruments et commandesAllumé en rouge
Une défaillance majeure du moteur a été détectée.
Arrêter le moteur dès que possible et
demander l'aide d'un atelier.
Système de freinage etd'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 162.
Clignotement
Le frein de stationnement électrique
n'est pas serré automatiquement.
L'application ou le relâchement sont
défectueux.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
o s'allume en jaune.
Allumé
Le fonctionnement automatique est
désactivé ou défectueux. Activer à nouveau le fonctionnement automati‐
que ou faire réparer la cause par un
atelier en cas de défaillance.
Fonctionnement automatique 3 162.
Défaillance du frein de stationnement électrique
E s'allume en jaune.
Allumé
Le frein de stationnement électrique a une défaillance 3 162.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le
système est opérationnel dès que le témoin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un
défaut. Le dispositif de freinage conti‐ nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 161.

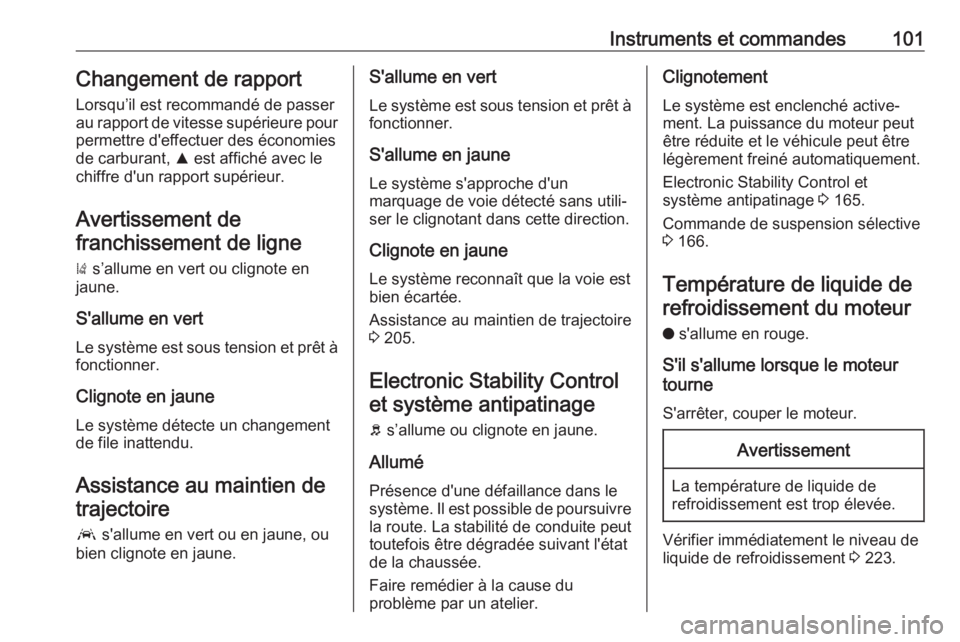

Instruments et commandes101Changement de rapportLorsqu’il est recommandé de passer
au rapport de vitesse supérieure pour
permettre d'effectuer des économies
de carburant, R est affiché avec le
chiffre d'un rapport supérieur.
Avertissement de franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vertLe système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.
Assistance au maintien de trajectoire
a s'allume en vert ou en jaune, ou
bien clignote en jaune.S'allume en vert
Le système est sous tension et prêt à
fonctionner.
S'allume en jaune
Le système s'approche d'un
marquage de voie détecté sans utili‐
ser le clignotant dans cette direction.
Clignote en jaune
Le système reconnaît que la voie est
bien écartée.
Assistance au maintien de trajectoire
3 205.
Electronic Stability Control et système antipatinage
b s’allume ou clignote en jaune.
Allumé Présence d'une défaillance dans lesystème. Il est possible de poursuivre
la route. La stabilité de conduite peut
toutefois être dégradée suivant l'état
de la chaussée.
Faire remédier à la cause du
problème par un atelier.Clignotement
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement.
Electronic Stability Control et
système antipatinage 3 165.
Commande de suspension sélective
3 166.
Température de liquide de refroidissement du moteur
o s'allume en rouge.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Vérifier immédiatement le niveau de
liquide de refroidissement 3 223.

102Instruments et commandesS'il y a suffisamment de liquide de
refroidissement, prendre contact
avec un atelier.
Préchauffage ! s'allume en jaune.
Le préchauffage du moteur diesel est
activé. Il s'enclenche uniquement
lorsque la température extérieure est
basse. Démarrer le moteur lorsque le témoin s'éteint.
Filtre à particules (pour
diesel)
% ou H s'allume en jaune.
Le filtre à particules doit être nettoyé.
Continuer à rouler jusqu'à l'extinction
du témoin.
S'allume temporairement Début de la saturation du filtre à parti‐
cules. Lancer le processus de
nettoyage dès que possible en
roulant à une vitesse de véhicule d'au
moins 60 km/h.S'allume en permanence
Indication d'un bas niveau d'additif.Prendre contact avec un atelier.
Filtre à particules pour diesel 3 153.
AdBlue
Y clignote ou s'allume en jaune.
S'allume en jaune L'autonomie restante est comprise
entre 600 et 2 400 km.
Faire ajouter du produit AdBlue® dès que possible par un atelier qualifié.
Vous pouvez ajouter jusqu'à 10 l de
produit AdBlue à son réservoir.
Clignote en jaune L'autonomie restante est comprise
entre 0 et 600 km.
Faire ajouter du produit AdBlue dès
que possible pour éviter une panne
par un atelier qualifié. Vous pouvez
ajouter jusqu'à 10 l de produit AdBlue
à son réservoir.Système de détection de
dégonflage des pneus
w s’allume ou clignote en jaune.
Allumé
Un ou plusieurs pneus dégonflés.
S'arrêter immédiatement et vérifier la
pression de gonflage.
Clignotement Défaillance dans le système. Prendre
contact avec un atelier.
Système de détection de dégonflage
des pneus 3 241.
Pression d'huile moteur
I s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.

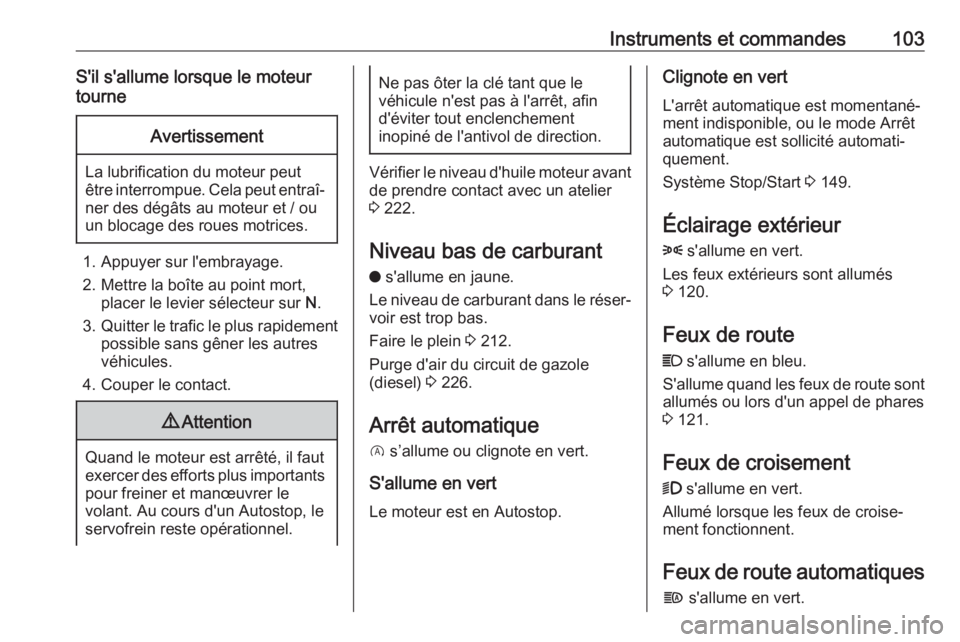

Instruments et commandes103S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et / ou
un blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, placer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement
inopiné de l'antivol de direction.
Vérifier le niveau d'huile moteur avant
de prendre contact avec un atelier
3 222.
Niveau bas de carburant o s'allume en jaune.
Le niveau de carburant dans le réser‐
voir est trop bas.
Faire le plein 3 212.
Purge d'air du circuit de gazole
(diesel) 3 226.
Arrêt automatique
D s’allume ou clignote en vert.
S'allume en vert Le moteur est en Autostop.
Clignote en vertL'arrêt automatique est momentané‐
ment indisponible, ou le mode Arrêt
automatique est sollicité automati‐
quement.
Système Stop/Start 3 149.
Éclairage extérieur 8 s'allume en vert.
Les feux extérieurs sont allumés
3 120.
Feux de route
C s'allume en bleu.
S'allume quand les feux de route sont allumés ou lors d'un appel de phares
3 121.
Feux de croisement
9 s'allume en vert.
Allumé lorsque les feux de croise‐
ment fonctionnent.
Feux de route automatiques f s'allume en vert.

104Instruments et commandesLes feux de route automatiques sont
activés 3 122.
Phares à DEL
H s'allume et un message d'aver‐
tissement est affiché sur le centre
d'informations du conducteur.
Prendre contact avec un atelier.
Antibrouillard
> s'allume en vert.
Les phares antibrouillard sont allu‐
més 3 126.
Feu antibrouillard arrière r s'allume en jaune.
Le feu antibrouillard arrière est allumé 3 127.
Détecteur de pluie
< s'allume en vert.
Éclairé lorsque la position du détec‐
teur de pluie de la tige d'essuie-glace est sélectionnée.Alerte d'angle mort latéral
B s'allume en vert.
Le système est actif.
Régulateur de vitesse m s'allume en blanc ou en vert.
S'allume en blanc
Le système est sous tension.
S'allume en vertLe régulateur de vitesse est activé. La
vitesse de consigne est indiquée
dans le centre d'informations du
conducteur.
Régulateur de vitesse 3 169.
Régulateur de vitesse adaptatif
m s'allume en blanc ou en vert.
C s'allume dans le centre d'informa‐
tions du conducteur.
m s'allume en blanc
Le système est sous tension.m s'allume en vert
Le régulateur de vitesse adaptatif est activé.
Lorsque le régulateur de vitesse
adaptatif est allumé ou activé, C avec
la vitesse de consigne est affiché sur
le centre d'informations du conduc‐
teur.
Régulateur de vitesse adaptatif
3 174.
Véhicule détecté à l'avant
A s'allume en vert.
S'allume en vert
Un véhicule est détecté en avant
dans la même file.
Régulateur de vitesse adaptatif 3 174.
Alerte de collision avant 3 182.
Alerte d'angle mort latéral
B reste allumé en vert dans le
combiné d'instruments.
Le système est actif 3 197.

Instruments et commandes105Freinage d'urgence actifm s’allume ou clignote en jaune.
Allumé Le système a été désactivé ou une
défaillance a été détectée.
De plus, un message d'avertissement est affiché sur le centre d'informations
du conducteur.
Vérifier la raison de la désactivation
3 184 et en cas de défaillance
système, demander l'aide d'un
atelier.
Clignotement
Le système est enclenché active‐ ment.
Selon la situation, le véhicule peut
freiner automatiquement de façon
modérée ou brusque.
Alerte de collision avant 3 182.
Protection des piétons à l'avant
3 187.Limiteur de vitesse
L'activation du limiteur de vitesse est
signalée par l'éclairage du ß sur le
centre d'informations du conducteur.
Régler la vitesse indiquée le long du
symbole ß.
Limiteur de vitesse 3 172.
Porte ouverte
h s'allume en rouge.
Une des portes ou le hayon est
ouvert.Écrans
Centre d'informations du conducteur
Le centre d'informations du conduc‐
teur se trouve dans le combiné d'ins‐
truments.
Le centre d'informations du conduc‐ teur indique :
● le totalisateur ou le compteur kilométrique journalier
● la vitesse sous forme numérique ● le menu d'information sur le trajet / le carburant
● indication de rapport de vitesse
● informations sur le service
● les messages de véhicule et d'avertissement
● des messages d'aide au conduc‐
teur
● des messages instantanés

106Instruments et commandesSélection des menus et des
fonctions
Les menus et les fonctions peuvent
être sélectionnés via les boutons de
la tige placée à gauche du volant.
Faire tourner la molette de réglage
pour sélectionner une page dans le
menu d'informations de trajet/carbu‐
rant.
Appuyer sur SET / CLR pour confir‐
mer ou réinitialiser une fonction.
Les messages de véhicule et de
service s'affichent sur le centre d'in‐
formations du conducteur en cas de
besoin. Faire défiler les messages en
faisant tourner la molette de réglage.
Confirmer les messages en appuyant
sur SET / CLR .
Messages du véhicule 3 109.
Le menu d'information sur le
trajet / le carburant
Différentes pages avec l'information
combinée peuvent être sélection‐ nées.
Faire tourner la molette de réglage
pour sélectionner une page.
Page d'information :
Autonomie en carburant
L'autonomie est calculée à partir du
niveau actuel de carburant et de la
consommation actuelle. L'affichage
donne des valeurs moyennes.
Après avoir rajouté du carburant, l'au‐ tonomie est automatiquement mise à
jour après un bref instant.
Lorsque le niveau du réservoir de
carburant est bas, un message s'affi‐
che sur l'écran et le témoin o de la
jauge à carburant s'allume 3 103.
Consommation instantanée de
carburant
Affichage de la consommation instan‐ tanée.
Page 1 de trajet :
Vitesse moyenne
Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout moment.
Consommation moyenne de
carburant
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée
avec une valeur par défaut.
Distance parcourue

Instruments et commandes107Affiche la distance actuelle du trajet 1
depuis la réinitialisation.
Les valeurs de la page de trajet 1 peuvent être réinitialisées en
appuyant sur SET / CLR pendant
quelques secondes.
Page de trajet 2 :
Vitesse moyenne
Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout moment.
Consommation moyenne de
carburant
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée avec une valeur par défaut.
Distance parcourue
Affichage la distance actuelle pour le
trajet 2 depuis une certaine réinitiali‐
sation.
Les valeurs de la page de trajet 2 peuvent être réinitialisées en
appuyant sur SET / CLR pendant
quelques secondes.Page d'indication numérique de
vitesse
Affichage numérique de la vitesse instantanée.
Compteur horaire d'arrêt
automatique
Un compteur horaire calcule le temps
passé en arrêt automatique pendant un voyage. Il se remet à zéro chaque
fois que le contact est mis.
Page de boussole
Affiche la direction géographique du
trajet.
Page vide
Aucune information de trajet / carbu‐
rant ne s'affiche.
Affichage d'informations
L'affichage d'informations se trouve
dans le tableau de bord, près du combiné d'instruments.
Selon sa configuration, le véhicule
possède un
● Affichage graphique des
informationsou
● Affichage d'informations en
couleur de 7 po avec fonctionna‐
lité d'écran tactile
ou
● Affichage d'informations en
couleur de 8 po avec fonctionna‐
lité d'écran tactile
L'affichage d'informations peut indi‐
quer :
● l'heure 3 86
● la température extérieure 3 86
● la date 3 86
● Infotainment System, voir la description dans le manuel de
l'Infotainment System
● indication de caméra arrière 3 199
● indication du système de vision panoramique 3 201
● indication des instructions d'aide au stationnement 3 188
● navigation, voir la description dans le manuel de l'Infotainment
System

108Instruments et commandes● messages de véhicule et desystème 3 109
● les réglages de personnalisation du véhicule 3 111
Affichage graphique des
informations
Appuyer sur X
pour allumer l'écran.
Appuyer sur MENU pour sélectionner
une page de menu principal.
Appuyer sur èäåé pour sélection‐
ner une page de menu.
Appuyer sur OK pour confirmer une
sélection.
Appuyer sur BACK pour quitter un
menu sans changer de réglage.
Affichage d'informations en
couleur 7 po
Sélection des menus et des réglages
Les menus et réglages sont accessi‐ bles via l'affichage.
Appuyer sur X pour allumer l'écran.
Appuyer sur ; pour afficher la page
d'accueil.
Toucher l'icône d'affichage du menu voulu avec le doigt.
Toucher une icône correspondante pour confirmer une sélection.
Toucher 9 pour revenir au niveau
supérieur de menu suivant.
Appuyer sur ; pour retourner à la
page d'accueil.
Pour de plus amples informations,
consulter le guide de l'Infotainment.
Personnalisation du véhicule 3 111.
Affichage d'informations en
couleur 8 po
Sélection des menus et des réglages
Il existe trois possibilités d'utilisation
de l'affichage :
● via les boutons placés sous l'écran
● en touchant l'écran tactile du doigt
● via la reconnaissance vocale
