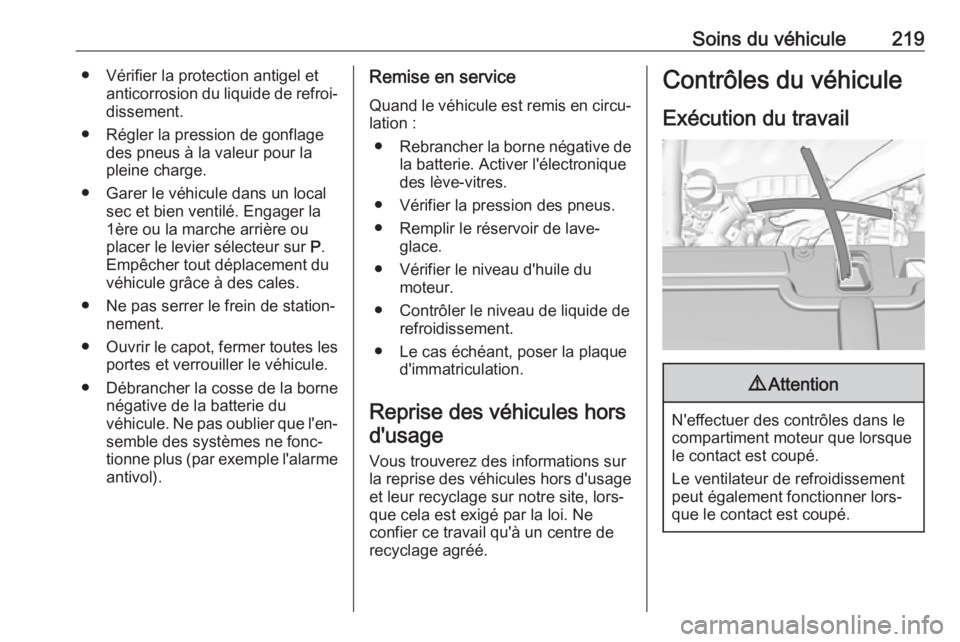

Soins du véhicule219● Vérifier la protection antigel etanticorrosion du liquide de refroi‐dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).Remise en service
Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage et leur recyclage sur notre site, lors‐que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

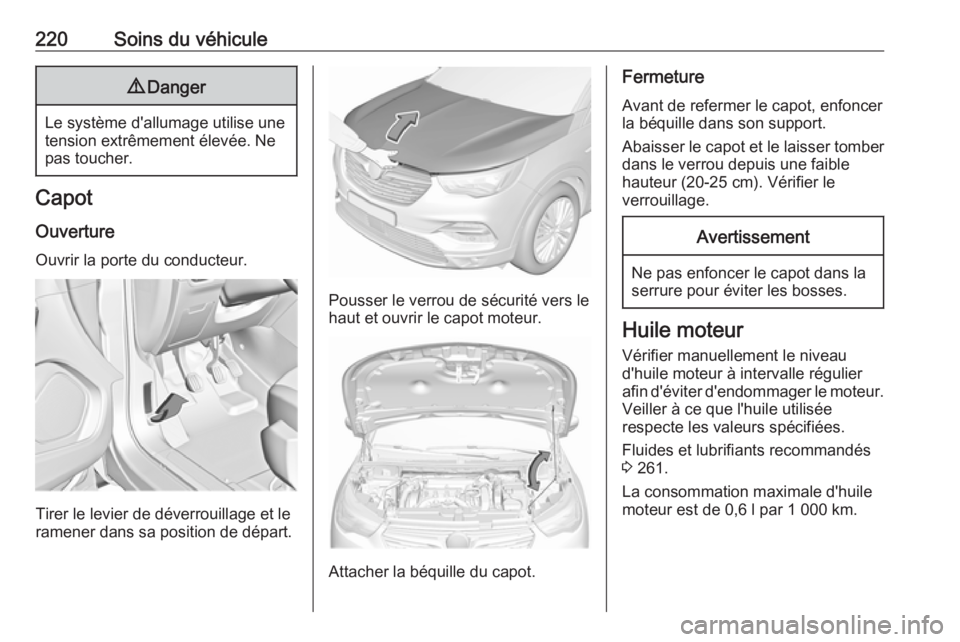

220Soins du véhicule9Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Ouvrir la porte du conducteur.
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Attacher la béquille du capot.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot et le laisser tomber
dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 261.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.

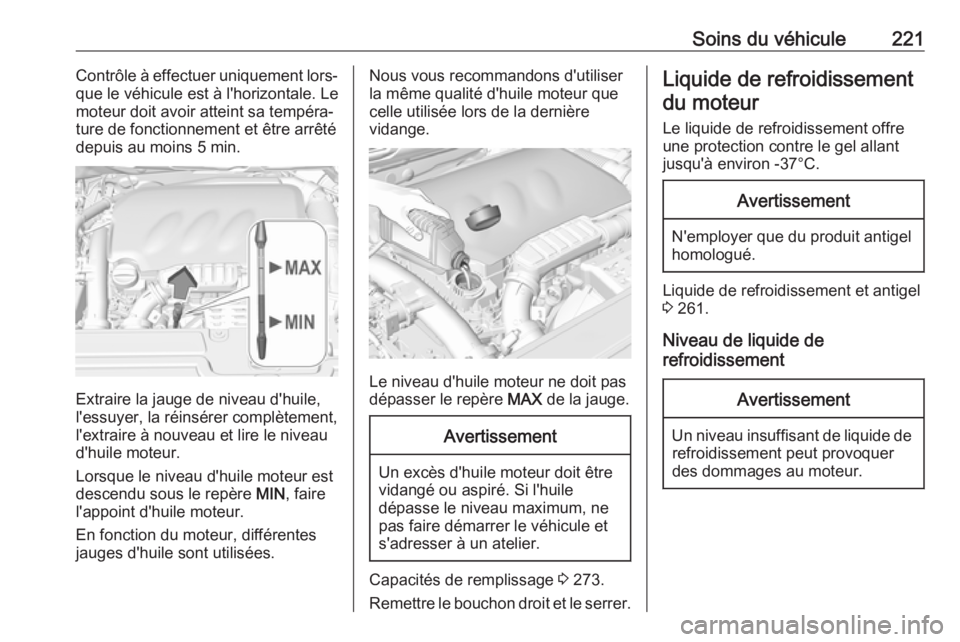

Soins du véhicule221Contrôle à effectuer uniquement lors‐
que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 min.
Extraire la jauge de niveau d'huile,
l'essuyer, la réinsérer complètement,
l'extraire à nouveau et lire le niveau
d'huile moteur.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que
celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 273.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel allant
jusqu'à environ -37°C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 261.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.

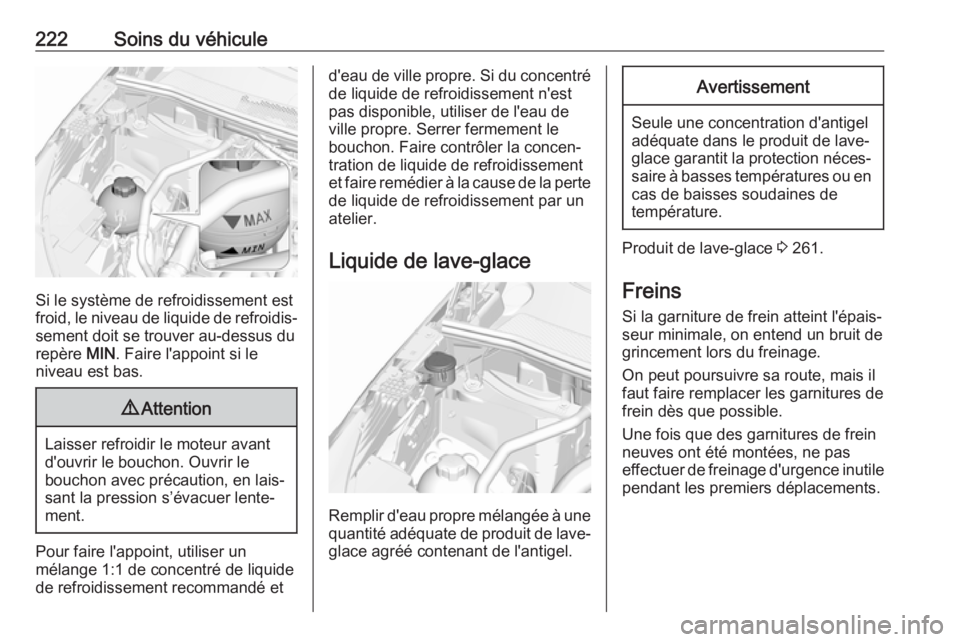

222Soins du véhicule
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère MIN. Faire l'appoint si le
niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 261.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.

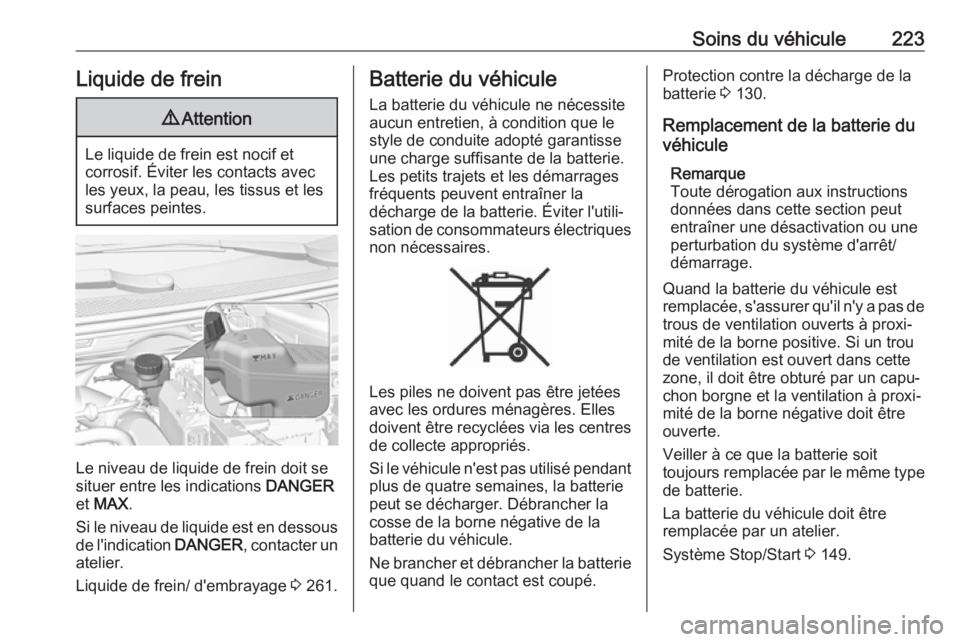

Soins du véhicule223Liquide de frein9Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre les indications DANGER
et MAX .
Si le niveau de liquide est en dessous
de l'indication DANGER, contacter un
atelier.
Liquide de frein/ d'embrayage 3 261.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter l'utili‐
sation de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 130.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.
Veiller à ce que la batterie soit
toujours remplacée par le même type de batterie.
La batterie du véhicule doit être
remplacée par un atelier.
Système Stop/Start 3 149.

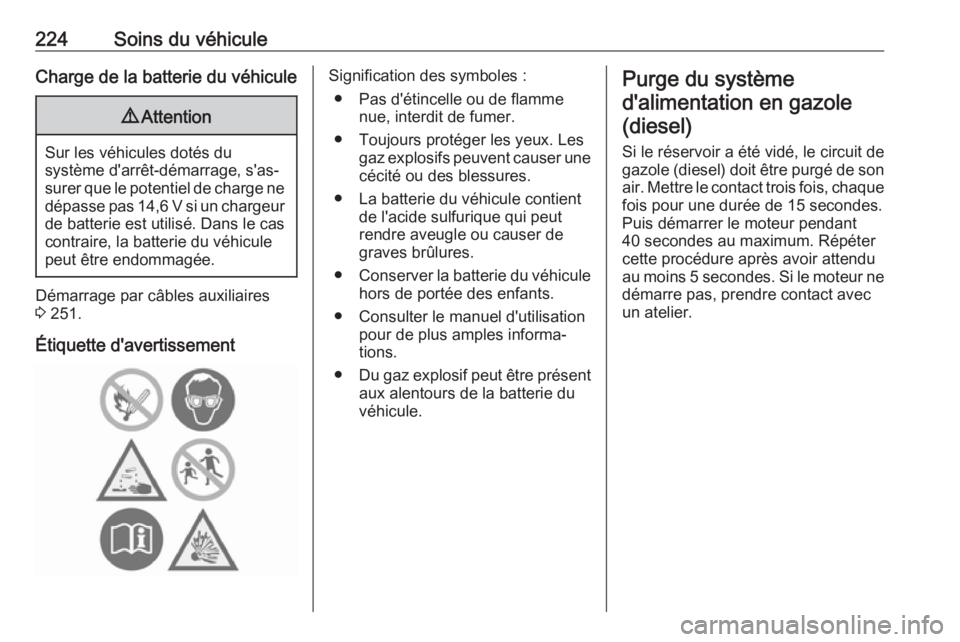

224Soins du véhiculeCharge de la batterie du véhicule9Attention
Sur les véhicules dotés du
système d'arrêt-démarrage, s'as‐
surer que le potentiel de charge ne
dépasse pas 14,6 V si un chargeur de batterie est utilisé. Dans le cas
contraire, la batterie du véhicule
peut être endommagée.
Démarrage par câbles auxiliaires
3 251.
Étiquette d'avertissement
Signification des symboles : ● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● Consulter le manuel d'utilisation pour de plus amples informa‐
tions.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.Purge du système
d'alimentation en gazole(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.

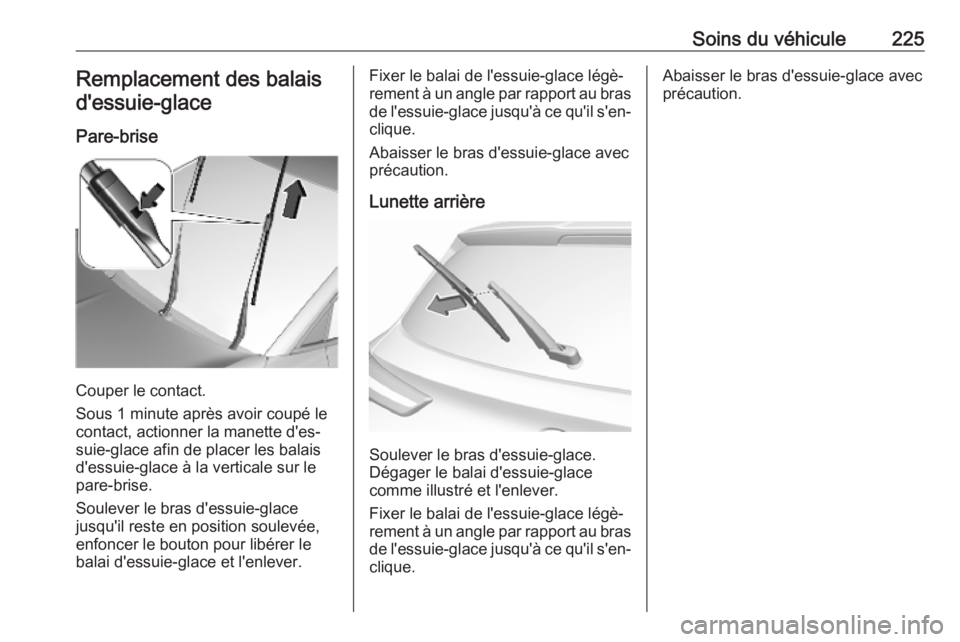

Soins du véhicule225Remplacement des balaisd'essuie-glace
Pare-brise
Couper le contact.
Sous 1 minute après avoir coupé le
contact, actionner la manette d'es‐
suie-glace afin de placer les balais
d'essuie-glace à la verticale sur le
pare-brise.
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.
Lunette arrière
Soulever le bras d'essuie-glace.
Dégager le balai d'essuie-glace
comme illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
clique.
Abaisser le bras d'essuie-glace avec
précaution.

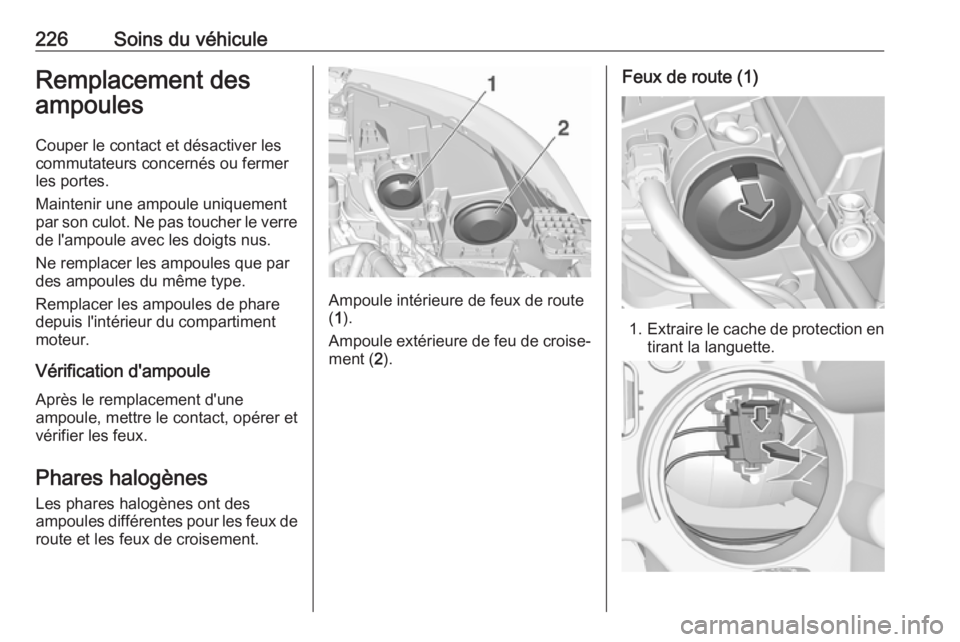

226Soins du véhiculeRemplacement des
ampoules
Couper le contact et désactiver lescommutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule
Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Phares halogènes
Les phares halogènes ont des
ampoules différentes pour les feux de route et les feux de croisement.
Ampoule intérieure de feux de route
( 1 ).
Ampoule extérieure de feu de croise‐
ment ( 2).
Feux de route (1)
1. Extraire le cache de protection en
tirant la languette.

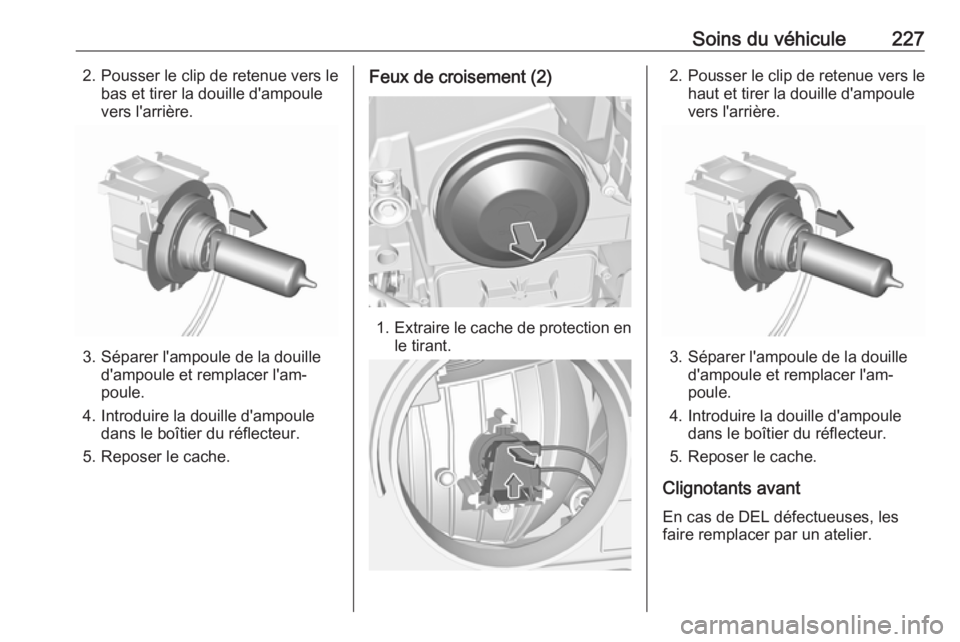

Soins du véhicule2272. Pousser le clip de retenue vers lebas et tirer la douille d'ampoule
vers l'arrière.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Introduire la douille d'ampoule dans le boîtier du réflecteur.
5. Reposer le cache.
Feux de croisement (2)
1. Extraire le cache de protection en
le tirant.
2. Pousser le clip de retenue vers le haut et tirer la douille d'ampoule
vers l'arrière.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Introduire la douille d'ampoule dans le boîtier du réflecteur.
5. Reposer le cache.
Clignotants avant En cas de DEL défectueuses, les
faire remplacer par un atelier.

228Soins du véhiculeFeu de positionEn cas de DEL défectueuses, les
faire remplacer par un atelier.
Feux de jour
En cas de DEL défectueuses, les faire remplacer par un atelier.
Phares à DEL
Les phares pour les feux de croise‐
ment et de route, les feux de signali‐
sation, les feux de jour et les cligno‐
tants sont conçus de façon que les
DEL ne peuvent pas être changées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Phares antibrouillard Faire remplacer les ampoules par un
atelier.Feux arrière
Les feux arrière, les feux de jour et le troisième feu stop sont constitués
d'ampoules LED. En cas de défail‐
lance, faire remplacer les LED par un atelier.
Bloc optique dans la carrosserie
1. Ouvrir le hayon puis déclipser le couvercle d'accès du côté corres‐
pondant.
2. Desserrer l'écrou de fixation du bloc optique à l'aide d'une clé à
douille ou d'une douille.
Pour éviter de perdre l'écrou s'il
tombait dans la garniture d'aile,
placer d'abord un chiffon sous
l'écrou.
3. Dévisser manuellement et extraire l'écrou de fixation du blocoptique.
4. Déclipser le clip de retenue, tout en poussant légèrement le bloc
optique vers l'extérieur.
