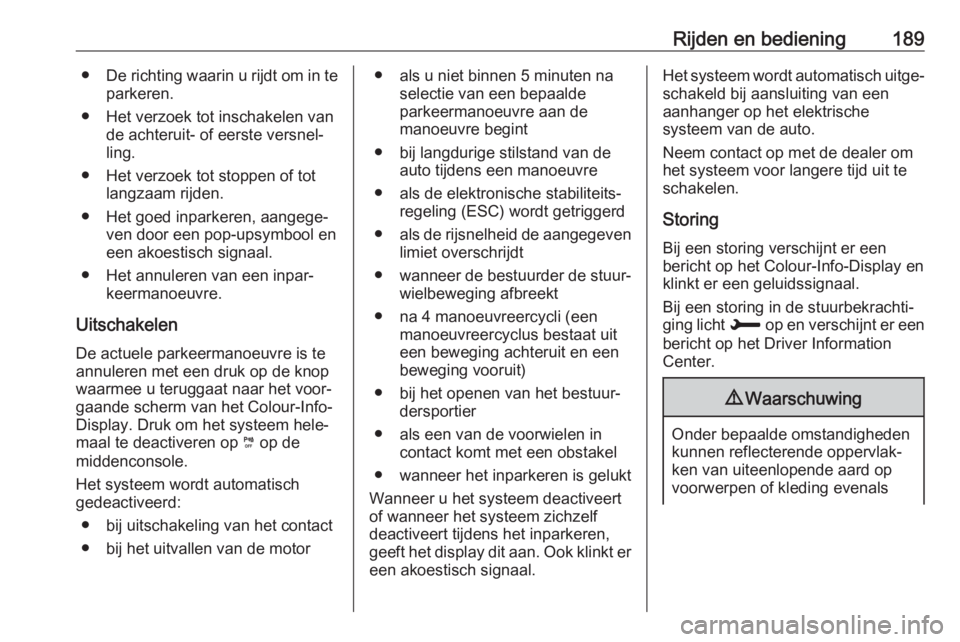

Rijden en bediening189●De richting waarin u rijdt om in te
parkeren.
● Het verzoek tot inschakelen van de achteruit- of eerste versnel‐ling.
● Het verzoek tot stoppen of tot langzaam rijden.
● Het goed inparkeren, aangege‐ ven door een pop-upsymbool en
een akoestisch signaal.
● Het annuleren van een inpar‐ keermanoeuvre.
Uitschakelen
De actuele parkeermanoeuvre is te
annuleren met een druk op de knop
waarmee u teruggaat naar het voor‐
gaande scherm van het Colour-Info-
Display. Druk om het systeem hele‐
maal te deactiveren op ¼ op de
middenconsole.
Het systeem wordt automatisch
gedeactiveerd:
● bij uitschakeling van het contact● bij het uitvallen van de motor● als u niet binnen 5 minuten na selectie van een bepaalde
parkeermanoeuvre aan de
manoeuvre begint
● bij langdurige stilstand van de auto tijdens een manoeuvre
● als de elektronische stabiliteits‐ regeling (ESC) wordt getriggerd
● als de rijsnelheid de aangegeven
limiet overschrijdt
● wanneer de bestuurder de stuur‐
wielbeweging afbreekt
● na 4 manoeuvreercycli (een manoeuvreercyclus bestaat uiteen beweging achteruit en een
beweging vooruit)
● bij het openen van het bestuur‐ dersportier
● als een van de voorwielen in contact komt met een obstakel
● wanneer het inparkeren is gelukt
Wanneer u het systeem deactiveert of wanneer het systeem zichzelf
deactiveert tijdens het inparkeren,
geeft het display dit aan. Ook klinkt er een akoestisch signaal.Het systeem wordt automatisch uitge‐
schakeld bij aansluiting van een
aanhanger op het elektrische
systeem van de auto.
Neem contact op met de dealer om
het systeem voor langere tijd uit te
schakelen.
Storing
Bij een storing verschijnt er een
bericht op het Colour-Info-Display en
klinkt er een geluidssignaal.
Bij een storing in de stuurbekrachti‐
ging licht H op en verschijnt er een
bericht op het Driver Information
Center.9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals

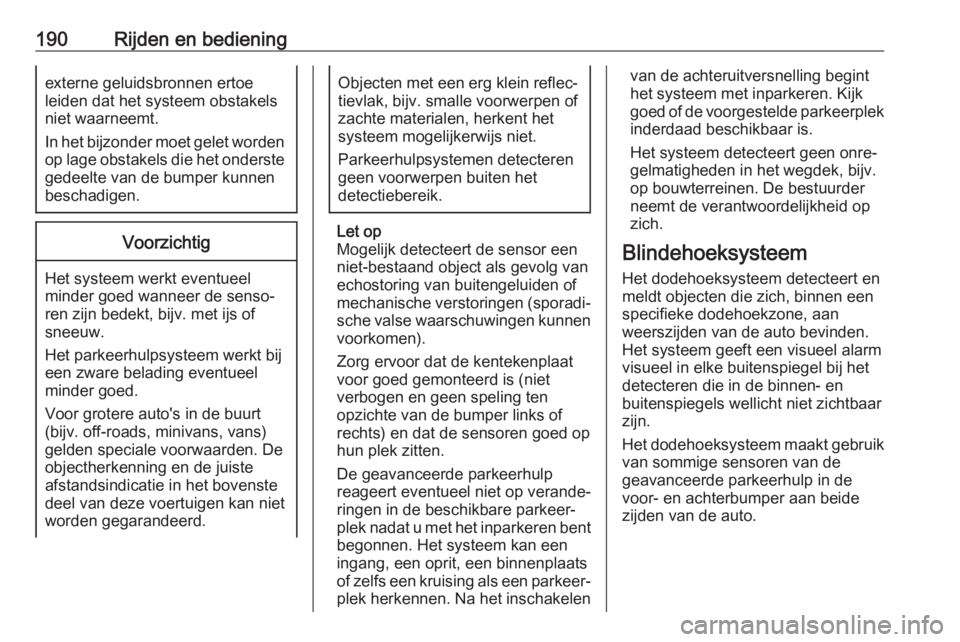

190Rijden en bedieningexterne geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen
van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op
zich.
Blindehoeksysteem
Het dodehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke dodehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar zijn.
Het dodehoeksysteem maakt gebruik van sommige sensoren van de
geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.

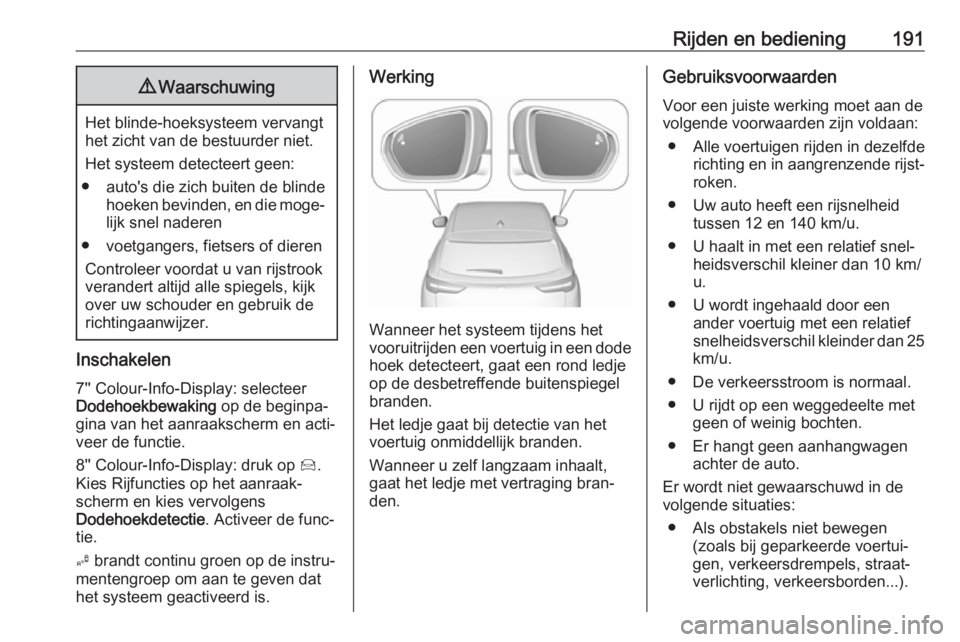

Rijden en bediening1919Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Inschakelen
7'' Colour-Info-Display: selecteer
Dodehoekbewaking op de beginpa‐
gina van het aanraakscherm en acti‐
veer de functie.
8'' Colour-Info-Display: druk op Í.
Kies Rijfuncties op het aanraak‐ scherm en kies vervolgens
Dodehoekdetectie . Activeer de func‐
tie.
B brandt continu groen op de instru‐
mentengroep om aan te geven dat
het systeem geactiveerd is.
Werking
Wanneer het systeem tijdens het
vooruitrijden een voertuig in een dode hoek detecteert, gaat een rond ledje
op de desbetreffende buitenspiegel
branden.
Het ledje gaat bij detectie van het
voertuig onmiddellijk branden.
Wanneer u zelf langzaam inhaalt,
gaat het ledje met vertraging bran‐
den.
Gebruiksvoorwaarden
Voor een juiste werking moet aan de
volgende voorwaarden zijn voldaan:
● Alle voertuigen rijden in dezelfde richting en in aangrenzende rijst‐
roken.
● Uw auto heeft een rijsnelheid tussen 12 en 140 km/u.
● U haalt in met een relatief snel‐ heidsverschil kleiner dan 10 km/
u.
● U wordt ingehaald door een ander voertuig met een relatief
snelheidsverschil kleinder dan 25
km/u.
● De verkeersstroom is normaal.
● U rijdt op een weggedeelte met geen of weinig bochten.
● Er hangt geen aanhangwagen achter de auto.
Er wordt niet gewaarschuwd in de
volgende situaties:
● Als obstakels niet bewegen (zoals bij geparkeerde voertui‐
gen, verkeersdrempels, straat‐
verlichting, verkeersborden...).

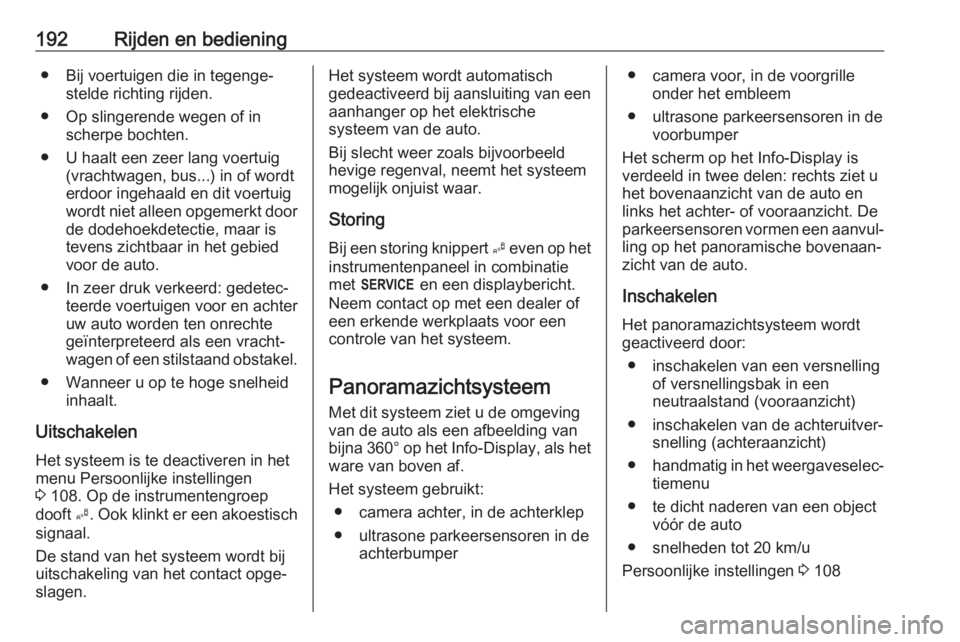

192Rijden en bediening● Bij voertuigen die in tegenge‐stelde richting rijden.
● Op slingerende wegen of in scherpe bochten.
● U haalt een zeer lang voertuig (vrachtwagen, bus...) in of wordt
erdoor ingehaald en dit voertuig
wordt niet alleen opgemerkt door de dodehoekdetectie, maar is
tevens zichtbaar in het gebied
voor de auto.
● In zeer druk verkeerd: gedetec‐ teerde voertuigen voor en achter
uw auto worden ten onrechte
geïnterpreteerd als een vracht‐
wagen of een stilstaand obstakel.
● Wanneer u op te hoge snelheid inhaalt.
Uitschakelen
Het systeem is te deactiveren in het
menu Persoonlijke instellingen
3 108. Op de instrumentengroep
dooft B. Ook klinkt er een akoestisch
signaal.
De stand van het systeem wordt bij
uitschakeling van het contact opge‐
slagen.Het systeem wordt automatisch
gedeactiveerd bij aansluiting van een
aanhanger op het elektrische
systeem van de auto.
Bij slecht weer zoals bijvoorbeeld
hevige regenval, neemt het systeem
mogelijk onjuist waar.
Storing
Bij een storing knippert B even op het
instrumentenpaneel in combinatie met F en een displaybericht.
Neem contact op met een dealer of
een erkende werkplaats voor een
controle van het systeem.
Panoramazichtsysteem
Met dit systeem ziet u de omgeving
van de auto als een afbeelding van
bijna 360° op het Info-Display, als het ware van boven af.
Het systeem gebruikt: ● camera achter, in de achterklep
● ultrasone parkeersensoren in de achterbumper● camera voor, in de voorgrille onder het embleem
● ultrasone parkeersensoren in de voorbumper
Het scherm op het Info-Display is
verdeeld in twee delen: rechts ziet u
het bovenaanzicht van de auto en
links het achter- of vooraanzicht. De
parkeersensoren vormen een aanvul‐
ling op het panoramische bovenaan‐
zicht van de auto.
Inschakelen
Het panoramazichtsysteem wordt geactiveerd door:
● inschakelen van een versnelling of versnellingsbak in een
neutraalstand (vooraanzicht)
● inschakelen van de achteruitver‐ snelling (achteraanzicht)
● handmatig in het weergaveselec‐
tiemenu
● te dicht naderen van een object vóór de auto
● snelheden tot 20 km/u
Persoonlijke instellingen 3 108

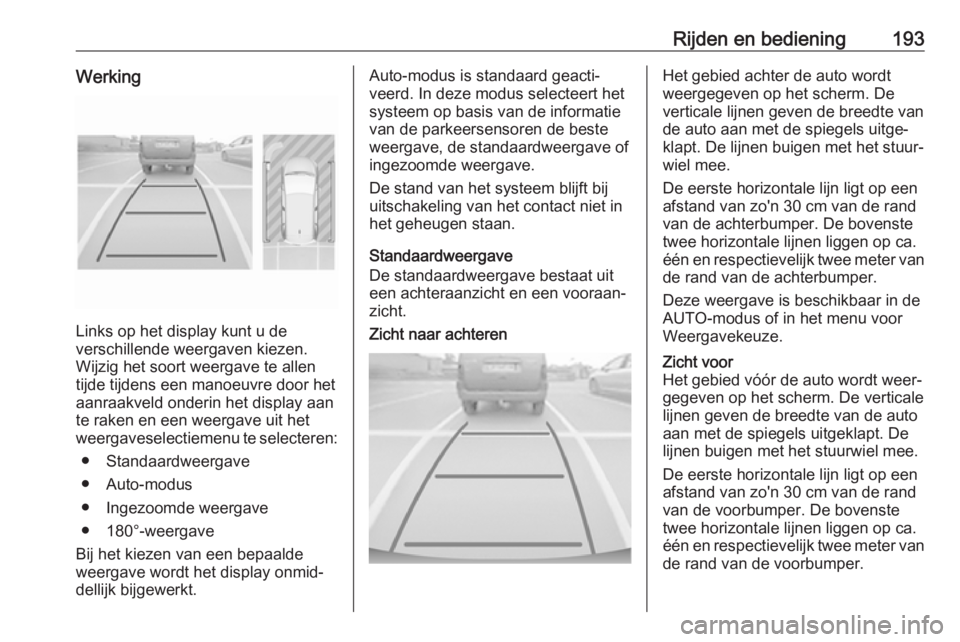

Rijden en bediening193Werking
Links op het display kunt u de
verschillende weergaven kiezen. Wijzig het soort weergave te allen
tijde tijdens een manoeuvre door het
aanraakveld onderin het display aan
te raken en een weergave uit het
weergaveselectiemenu te selecteren:
● Standaardweergave
● Auto-modus
● Ingezoomde weergave
● 180°-weergave
Bij het kiezen van een bepaalde
weergave wordt het display onmid‐
dellijk bijgewerkt.
Auto-modus is standaard geacti‐
veerd. In deze modus selecteert het
systeem op basis van de informatie
van de parkeersensoren de beste
weergave, de standaardweergave of
ingezoomde weergave.
De stand van het systeem blijft bij
uitschakeling van het contact niet in
het geheugen staan.
Standaardweergave
De standaardweergave bestaat uit
een achteraanzicht en een vooraan‐
zicht.Zicht naar achterenHet gebied achter de auto wordt
weergegeven op het scherm. De verticale lijnen geven de breedte vande auto aan met de spiegels uitge‐
klapt. De lijnen buigen met het stuur‐
wiel mee.
De eerste horizontale lijn ligt op een
afstand van zo'n 30 cm van de rand
van de achterbumper. De bovenste
twee horizontale lijnen liggen op ca.
één en respectievelijk twee meter van
de rand van de achterbumper.
Deze weergave is beschikbaar in de
AUTO-modus of in het menu voor
Weergavekeuze.Zicht voor
Het gebied vóór de auto wordt weer‐
gegeven op het scherm. De verticale
lijnen geven de breedte van de auto aan met de spiegels uitgeklapt. De
lijnen buigen met het stuurwiel mee.
De eerste horizontale lijn ligt op een
afstand van zo'n 30 cm van de rand van de voorbumper. De bovenste
twee horizontale lijnen liggen op ca.
één en respectievelijk twee meter van
de rand van de voorbumper.

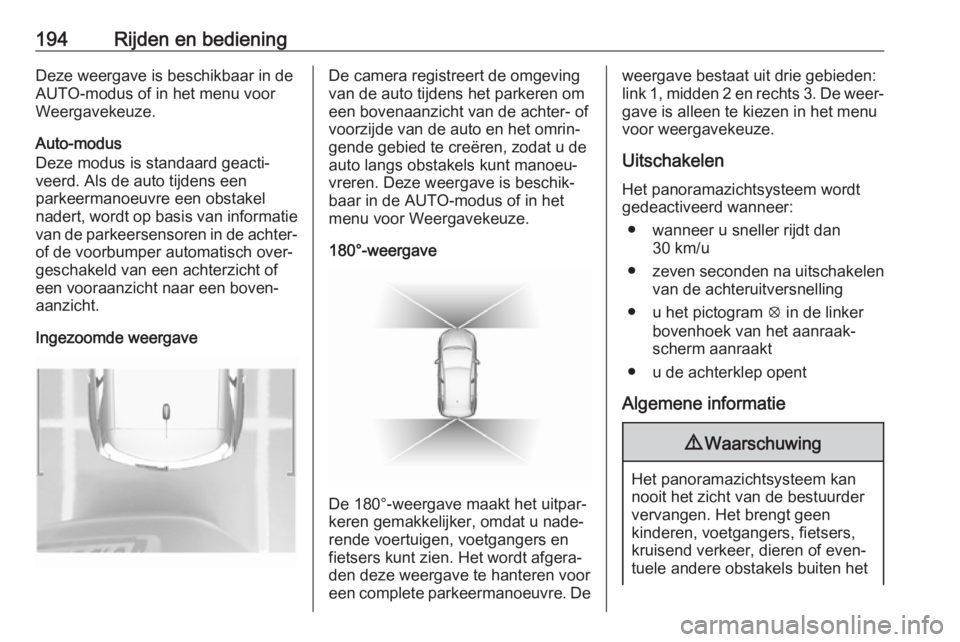

194Rijden en bedieningDeze weergave is beschikbaar in de
AUTO-modus of in het menu voor
Weergavekeuze.
Auto-modus
Deze modus is standaard geacti‐
veerd. Als de auto tijdens een
parkeermanoeuvre een obstakel
nadert, wordt op basis van informatie van de parkeersensoren in de achter-
of de voorbumper automatisch over‐
geschakeld van een achterzicht of
een vooraanzicht naar een boven‐
aanzicht.
Ingezoomde weergaveDe camera registreert de omgeving
van de auto tijdens het parkeren om
een bovenaanzicht van de achter- of
voorzijde van de auto en het omrin‐
gende gebied te creëren, zodat u de
auto langs obstakels kunt manoeu‐
vreren. Deze weergave is beschik‐ baar in de AUTO-modus of in het
menu voor Weergavekeuze.
180°-weergave
De 180°-weergave maakt het uitpar‐
keren gemakkelijker, omdat u nade‐
rende voertuigen, voetgangers en
fietsers kunt zien. Het wordt afgera‐
den deze weergave te hanteren voor
een complete parkeermanoeuvre. De
weergave bestaat uit drie gebieden:
link 1, midden 2 en rechts 3. De weer‐ gave is alleen te kiezen in het menu
voor weergavekeuze.
Uitschakelen
Het panoramazichtsysteem wordt
gedeactiveerd wanneer:
● wanneer u sneller rijdt dan 30 km/u
● zeven seconden na uitschakelen
van de achteruitversnelling
● u het pictogram q in de linker
bovenhoek van het aanraak‐ scherm aanraakt
● u de achterklep opent
Algemene informatie9 Waarschuwing
Het panoramazichtsysteem kan
nooit het zicht van de bestuurder
vervangen. Het brengt geen
kinderen, voetgangers, fietsers,
kruisend verkeer, dieren of even‐
tuele andere obstakels buiten het

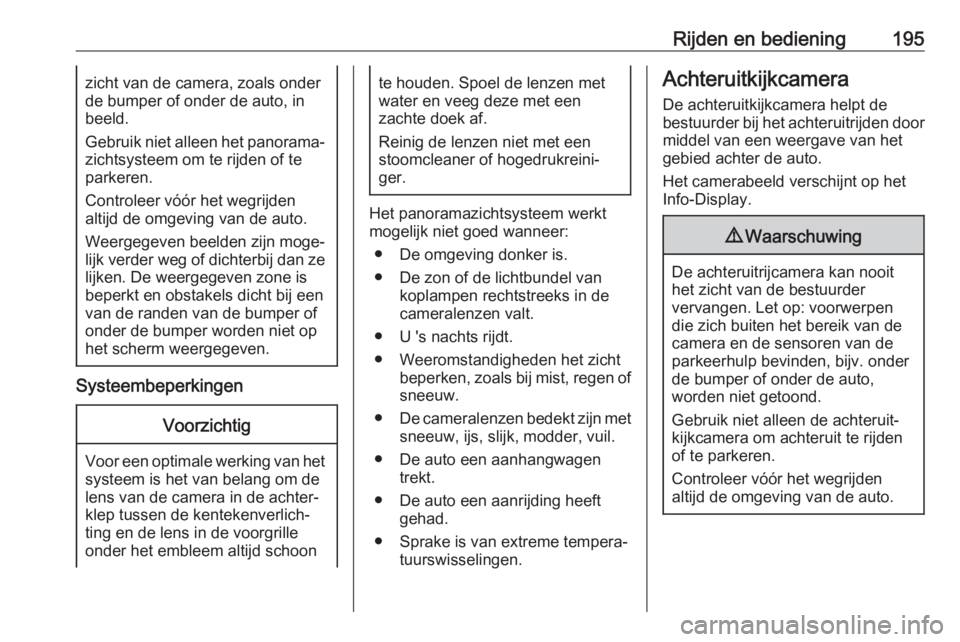

Rijden en bediening195zicht van de camera, zoals onder
de bumper of onder de auto, in
beeld.
Gebruik niet alleen het panorama‐
zichtsysteem om te rijden of te
parkeren.
Controleer vóór het wegrijden
altijd de omgeving van de auto.
Weergegeven beelden zijn moge‐
lijk verder weg of dichterbij dan ze lijken. De weergegeven zone is
beperkt en obstakels dicht bij een
van de randen van de bumper of
onder de bumper worden niet op
het scherm weergegeven.
Systeembeperkingen
Voorzichtig
Voor een optimale werking van het systeem is het van belang om de
lens van de camera in de achter‐
klep tussen de kentekenverlich‐
ting en de lens in de voorgrille
onder het embleem altijd schoon
te houden. Spoel de lenzen met
water en veeg deze met een
zachte doek af.
Reinig de lenzen niet met een
stoomcleaner of hogedrukreini‐
ger.
Het panoramazichtsysteem werkt
mogelijk niet goed wanneer:
● De omgeving donker is.
● De zon of de lichtbundel van koplampen rechtstreeks in decameralenzen valt.
● U 's nachts rijdt.
● Weeromstandigheden het zicht beperken, zoals bij mist, regen of
sneeuw.
● De cameralenzen bedekt zijn met
sneeuw, ijs, slijk, modder, vuil.
● De auto een aanhangwagen trekt.
● De auto een aanrijding heeft gehad.
● Sprake is van extreme tempera‐ tuurswisselingen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door middel van een weergave van het
gebied achter de auto.
Het camerabeeld verschijnt op het Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
parkeerhulp bevinden, bijv. onder
de bumper of onder de auto,
worden niet getoond.
Gebruik niet alleen de achteruit‐ kijkcamera om achteruit te rijden
of te parkeren.
Controleer vóór het wegrijden
altijd de omgeving van de auto.

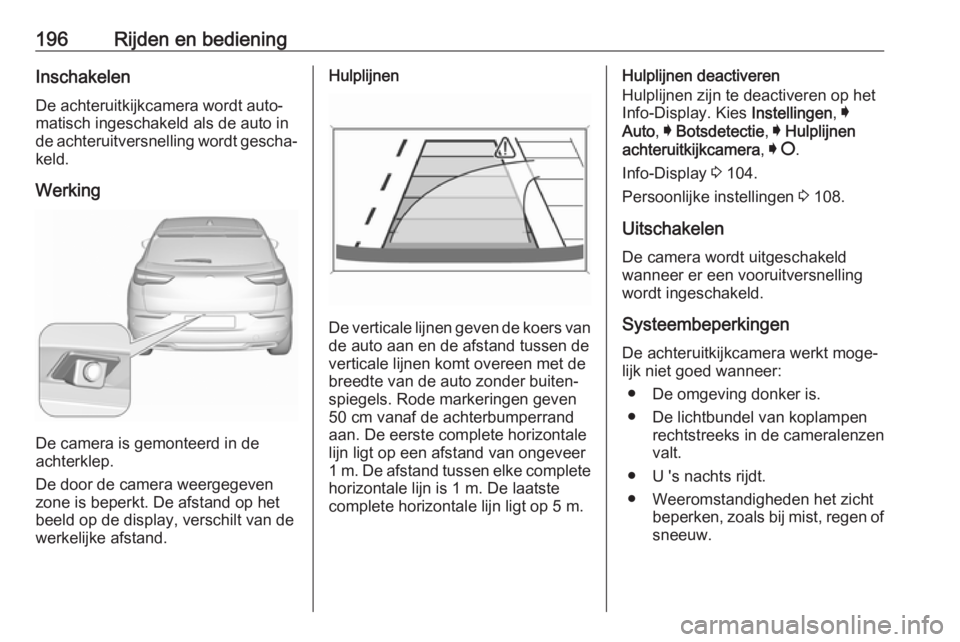

196Rijden en bedieningInschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐ keld.
Werking
De camera is gemonteerd in de
achterklep.
De door de camera weergegeven
zone is beperkt. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Hulplijnen
De verticale lijnen geven de koers van de auto aan en de afstand tussen de
verticale lijnen komt overeen met de
breedte van de auto zonder buiten‐
spiegels. Rode markeringen geven
50 cm vanaf de achterbumperrand aan. De eerste complete horizontale
lijn ligt op een afstand van ongeveer
1 m. De afstand tussen elke complete
horizontale lijn is 1 m. De laatste
complete horizontale lijn ligt op 5 m.
Hulplijnen deactiveren
Hulplijnen zijn te deactiveren op het
Info-Display. Kies Instellingen, I
Auto , I Botsdetectie , I Hulplijnen
achteruitkijkcamera , I § .
Info-Display 3 104.
Persoonlijke instellingen 3 108.
Uitschakelen De camera wordt uitgeschakeld
wanneer er een vooruitversnelling
wordt ingeschakeld.
Systeembeperkingen De achteruitkijkcamera werkt moge‐
lijk niet goed wanneer:
● De omgeving donker is.
● De lichtbundel van koplampen rechtstreeks in de cameralenzen
valt.
● U 's nachts rijdt.
● Weeromstandigheden het zicht beperken, zoals bij mist, regen ofsneeuw.

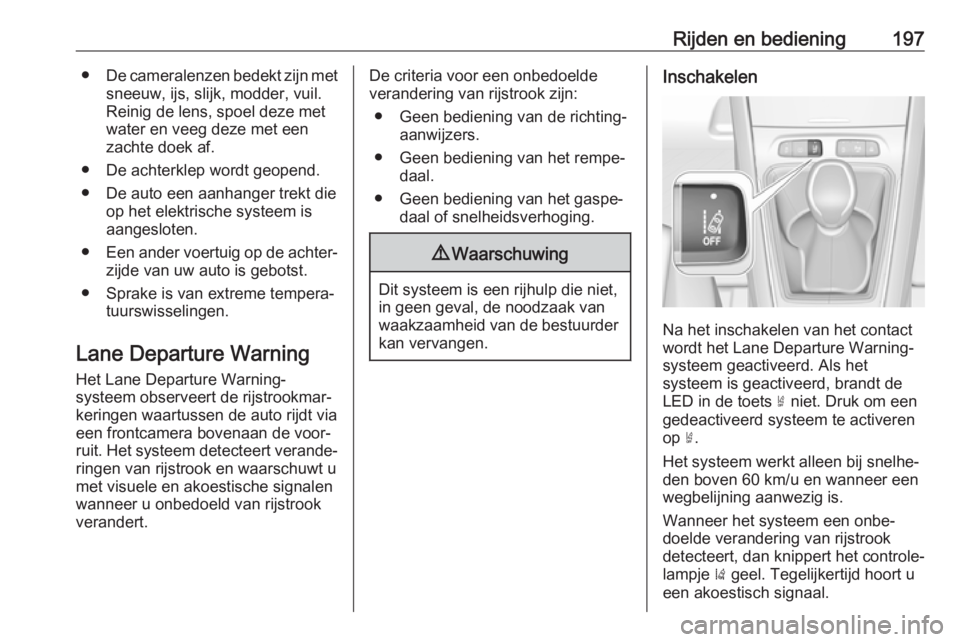

Rijden en bediening197●De cameralenzen bedekt zijn met
sneeuw, ijs, slijk, modder, vuil.
Reinig de lens, spoel deze met
water en veeg deze met een
zachte doek af.
● De achterklep wordt geopend.
● De auto een aanhanger trekt die op het elektrische systeem is
aangesloten.
● Een ander voertuig op de achter‐
zijde van uw auto is gebotst.
● Sprake is van extreme tempera‐ tuurswisselingen.
Lane Departure Warning Het Lane Departure Warning-
systeem observeert de rijstrookmar‐
keringen waartussen de auto rijdt via
een frontcamera bovenaan de voor‐
ruit. Het systeem detecteert verande‐
ringen van rijstrook en waarschuwt u
met visuele en akoestische signalen
wanneer u onbedoeld van rijstrook
verandert.De criteria voor een onbedoelde verandering van rijstrook zijn:
● Geen bediening van de richting‐ aanwijzers.
● Geen bediening van het rempe‐ daal.
● Geen bediening van het gaspe‐ daal of snelheidsverhoging.9Waarschuwing
Dit systeem is een rijhulp die niet,
in geen geval, de noodzaak van
waakzaamheid van de bestuurder kan vervangen.
Inschakelen
Na het inschakelen van het contact
wordt het Lane Departure Warning- systeem geactiveerd. Als het
systeem is geactiveerd, brandt de LED in de toets ½ niet. Druk om een
gedeactiveerd systeem te activeren
op ½.
Het systeem werkt alleen bij snelhe‐
den boven 60 km/u en wanneer een
wegbelijning aanwezig is.
Wanneer het systeem een onbe‐ doelde verandering van rijstrook
detecteert, dan knippert het controle‐
lampje ) geel. Tegelijkertijd hoort u
een akoestisch signaal.

198Rijden en bediening
Uitschakelen
U deactiveert het systeem door op ½
te drukken. Als het systeem is
gedeactiveerd, brandt de LED in de
toets ½.
Bij snelheden lager dan 60 km/u
werkt het systeem niet.
Storing
Bij een storing verschijnt H op het
instrumentenpaneel in combinatie
met een displaybericht. Neem contact
op met een dealer of een erkende
werkplaats voor een controle van het
systeem.
Systeembeperkingen
Het systeem werkt mogelijk niet goed
wanneer:
● De rijsnelheid is lager dan 60 km/u.
● Voorruit is niet schoon of is bedekt met vreemde voorwer‐
pen, bijv. stickers.
● Rijden op bochtige of heuvelach‐
tige wegen.
● U 's nachts rijdt.
● Omgevingsomstandigheden zijn ongunstig, zoals harde regen,sneeuw, direct zonlicht of scha‐
duwen.
● De sensor in de voorruit is bedekt
met sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
werkt slechter door vreemde
voorwerpen, bijv. stickers.
● De zon valt rechtstreeks in de cameralens.
● Voorliggers vlakbij.
● Rijden op verhoogde wegen.
● Rijden aan de rand van de weg.● Rijden op wegen met vage rijst‐ rookmarkeringen.
● Plotselinge veranderingen in de lichtsterkte.
Het systeem kan niet werken als geen
rijbaanmarkering wordt gedetec‐
teerd.
Lane keep assist Lane Keep Assist helpt bij het voor‐
komen van botsingen wanneer de rijstrook per ongeluk werd verlaten.
De frontcamera observeert de
wegmarkeringen waar de auto tussen rijdt. Wanneer de auto de markerin‐
gen nadert, wordt het stuurwiel licht
verdraaid om de auto binnen de
rijstrook te houden. Draai het stuur‐
wiel in dezelfde richting mee als het
systeem onvoldoende stuurt. Draai
het stuurwiel rustig in de tegenover‐
gestelde richting als u van rijstrook
wilt wisselen.
Als een wegmarkering wordt over‐
schreden, geeft Lane Keep Assist
een zicht- en hoorbare waarschu‐
wing.
