Kjøring og bruk169Systemet identifiserer ikke parke‐
ringsplasser som er klart mindre eller
større enn bilen.
Når en ledig plass oppdages, vises en
visuell tilbakemelding i informasjons‐
displayet, og det første lydsignalet
kan høres. Kjør forover i lav hastighet. Når det andre lydsignalet høres, stop‐ per du bilen, setter giret i revers, slip‐
per rattet og begynner å kjøre lang‐
somt. En visuell tilbakemelding gis på
informasjonsdisplayet.
Kjør forover og bakover mens du
følger varslene fra parkeringsrada‐ ren, inntil det angis at manøveren er
avsluttet.
Kjøring inn på en vinkelrett
parkeringsplass
Koble inn
7'' fargeinformasjonsdisplay: For å
søke etter en parkeringsplass aktive‐
rer du systemet ved å velge
Parkeringshjelp på informasjonsdis‐
playet. Deretter velger du Kjør inn i
vinkelrett parkeringsplass .
8'' fargeinformasjonsdisplay: Når du
søker etter en parkeringsplass, akti‐
verer du systemet ved å trykke på
Í . Velg Kjørefunksjoner på informa‐
sjonsdisplayet og deretter Park
Assist . Velg Innkjøring på oppmerket
plass .
Reduser bilens hastighet til under
20 km/t.
Velg hvilken side bilen skal parkeres
på, ved å slå på blinklyset for den
aktuelle siden.
Tillatt parallell avstand mellom bilen
og en rekke med parkerte biler er
mellom 0,5 m og 1,5 m.
Hvis systemet finner flere plasser
etter hverandre, blir bilen styrt mot
den siste.

170Kjøring og bruk
Når en ledig plass oppdages, vises en
visuell tilbakemelding i informasjons‐
displayet, og et lydsignal kan høres.
Stopp bilen, sett giret i revers, slipp
rattet og begynn å kjøre uten å over‐
skride 7 km/t.Kjør forover og bakover som beskre‐
vet i varslene fra parkeringsradaren
og mens du følger med på lydsigna‐
lene, inntil det angis at manøveren er avsluttet. Når manøveren er avsluttet, slukker $ i instrumentgruppen.
Mens parkeringsmanøveren pågår,
blir systemet automatisk deaktivert
hvis bilens bakside kommer nærmere
enn 50 cm fra en hindring.
Kjøring ut av en parallell
parkeringsplass
Koble inn
7'' fargeinformasjonsdisplay: Når du skal kjøre ut av en parallell parke‐
ringsplass aktiverer du systemet ved
å velge Parkeringshjelp på informa‐
sjonsdisplayet. Deretter velger du
Kjør ut av parallell parkeringsplass .
8'' fargeinformasjonsdisplay: Når du skal kjøre ut av en parallell parke‐
ringsplass, aktiverer du systemet ved
å trykke på Í. Velg Kjørefunksjoner
på informasjonsdisplayet og deretter
Park Assist . Velg Utkjøring
lukeparkering .
Velg utkjøringsside ved å slå på det aktuelle blinklyset.
Sett giret i revers eller forover, slipp
rattet og begynn å kjøre uten å over‐
skride 5 km/t.

Kjøring og bruk171
Kjør forover og bakover mens du
følger varslene fra parkeringsrada‐
ren, inntil det angis at manøveren er avsluttet. Manøveren er fullført når
bilens forhjul er utenfor parkerings‐
plassen.
Sjekk at du har kontroll over bilen
etter deaktiveringen.
Displayvisning
Anvisningene som vises i displayet: ● generelle råd og advarsler
● oppfordring om å stoppe bilen når en parkeringsplass er regist‐
rert
● kjøreretningen under parkerings‐
manøveren
● oppfordring om å legge inn revers eller 1. gir
● oppfordring om å stoppe eller kjøre langsomt
● fullført parkeringsmanøver angis av et symbol og en varsellyd
● avbrudd i parkeringsmanøver
Utkobling
Den aktuelle parkeringsradar-manø‐
veren avbrytes med knappen for å gå tilbake til det forrige skjermbildet i
informasjonsdisplayet. For å deakti‐
vere systemet helt, trykkes ¼ i midt‐
konsollen.
Systemet deaktiveres automatisk: ● når tenningen slås av
● hvis motoren kveles
● hvis ingen manøver blir startet innen 5 minutter etter at manøv‐
reringstype er valgt
● etter at bilen har hatt en langvarig
stopp under en manøver
● hvis elektronisk stabilitetskontroll
utløses● hvis bilens hastighet overskrider den angitte grensen
● når føreren avbryter rattets beve‐
gelse
● etter fire manøvreringssykluser (en manøvreringssyklus består
av en bevegelse bakover og en
bevegelse forover)
● hvis førerdøren åpnes
● hvis en av forhjulene møter en hindring
● parkering utført
Deaktivering som gjøres av føreren
eller systemet under manøvrering,
vises på skjermen. I tillegg høres et
lydsignal.
Systemet slås automatisk av ved
sleping av en elektrisk tilkoblet
tilhenger, sykkelholder osv.
Ta kontakt med forhandleren for å få
hjelp hvis systemet skal være avslått
i en lang periode.
Feil
Ved feil vises en melding i fargeinfor‐
masjonsdisplayet sammen med et
akustisk signal.

172Kjøring og brukHvis det er en feil i servostyringen,
tennes C, og en melding vises i
førerinformasjonen.9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere dekket av for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten (for
eksempel terrengbiler og varebi‐
ler). Det er ikke sikkert at systemet
oppdager hindringer og angir riktig avstand i det øvre partiet på slike
kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern
akustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskiltet foran er riktig montert (ikke bøyd, og ingen
mellomrom til støtfangeren verken
på venstre eller høyre side) og at
følerne er fast på plass.
Det er ikke sikkert lukeparkerings‐
hjelpen reagerer på endringer i den
tilgengelige parkeringsplassen etter
at parkeringsmanøveren er innledet.
Det kan hende at systemet oppfatter et inngangsparti, en port, gårdsplass
eller til og med et veikryss som en
parkeringsplass. Etter at du har lagt
inn revers, vil systemet starte en parkeringsmanøver. Forviss deg om at den foreslåtte parkeringsplassen
finnes.
Ujevnheter i bakken, f.eks. på byggeplasser, registreres ikke av
systemet. Føreren har ansvaret.
Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐ ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
blindsone. Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.
Varslingen om dødvinkel på siden
benytter seg av noen av følerne for
lukeparkeringshjelpen, som er plas‐
sert i støtfangeren foran og bak, på
begge sider av bilen.

Kjøring og bruk1739Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Koble inn
7" fargeinformasjonsdisplay: Velg
Dødvinkelalarm i informasjonsdis‐
playet og aktiver funksjonen.
8-tommers fargeinformasjonsdisplay:
Trykk Í. Velg Kjørefunksjoner på
informasjonsdisplayet og deretter
Dødvinkelalarm . Aktiver funksjonen.
B lyser hele tiden grønt på instru‐
mentgruppen for å bekrefte funksjo‐
nen.
Funksjonalitet
Når systemet oppdager et kjøretøy i
blindsonen for bilen mens bilen kjører forover, lyser en lysdiode i det
aktuelle sidespeilet.
LED-lyset tennes umiddelbart ved
passering.
LED-lyset tennes etter en forsinkelse
når bilen langsomt passerer et annet
kjøretøy.
Forhold for betjening
Følgende betingelser må være
oppfylt for riktig betjening:
● Alle kjøretøy må bevege seg i samme retning og i tilstøtende
filer
● Bilen din må ha en hastighet på mellom 12 og 140 km/t
● Bilen må passere et kjøretøy med
en hastighetsforskjell som er
mindre enn 10 km/t
● Et annet kjøretøy må passere med en hastighetsforskjell som
er mindre enn 25 km/t
● Trafikkflyten er normal
● Bilen må kjøre på en rett vei eller
en vei som svinger svakt
● Bilen sleper ikke en tilhenger
I følgende situasjoner gis det ingen varsler:
● I nærvær av objekter som ikke beveger seg, f.eks. parkerte biler,
hindringer, gatelys, veiskilt osv
● Biler som kjører i motsatt retning
● Når bilen kjører på en svingete vei eller rundt en skarp sving

174Kjøring og bruk● Når bilen passerer eller blirpassert av et svært langt kjøre‐
tøy, f.eks. lastebil, buss osv., som
samtidig både oppdages i
blindsonen bak og er nærvæ‐ rende i førerens synsfelt forover
● I svært tung trafikk vil kjøretøy som oppdages foran og bak, feil‐
aktig blir tatt for å være en lastebil eller et objekt som står stille
● Når bilen passerer for raskt
Utkobling Systemet deaktiveres i menyen
Personlig tilpasning av bilen 3 101.
B i instrumentgruppen slukker. I
tillegg høres et lydsignal.
Systemstatusen lagres når tenningen slås av.
Systemet deaktiveres automatisk når
bilen tauer en elektrisk tilkoblet
tilhenger.
På grunn av dårlige værforhold, som
for eksempel kraftig regn, kan det
forekomme feilregistreringer.Feil
Hvis det oppstår en feil, blinker B i
instrumentpanelet i noen få sekunder
og C vises sammen med en
melding på skjermen. Ta kontakt med
en forhandler eller et autorisert verk‐
sted slik at de kan kontrollere
systemet.
Panoramavisningssystem
Dette systemet gir mulighet for
visning av bilens omgivelser som et
tilnærmet 360° bilde i informasjons‐
displayet, på samme måte som en
fugleperspektivvisning.
Systemet bruker: ● kamera bak, montert i bakluken
● ultrasoniske parkeringsfølere i støtfangerne bak
● frontkamera, montert i frontgrillen
under emblemet
● ultrasoniske parkeringsfølere i støtfangeren foran
Skjermen i informasjonsdisplayet er
delt i to deler. På høyre side er det en oversikt over bilen sett ovenfra og på
venstre side vises bildet fra baksiden
eller framsiden. Parkeringsfølerne
kompletterer informasjonen på
visningen fra oversiden av bilen.

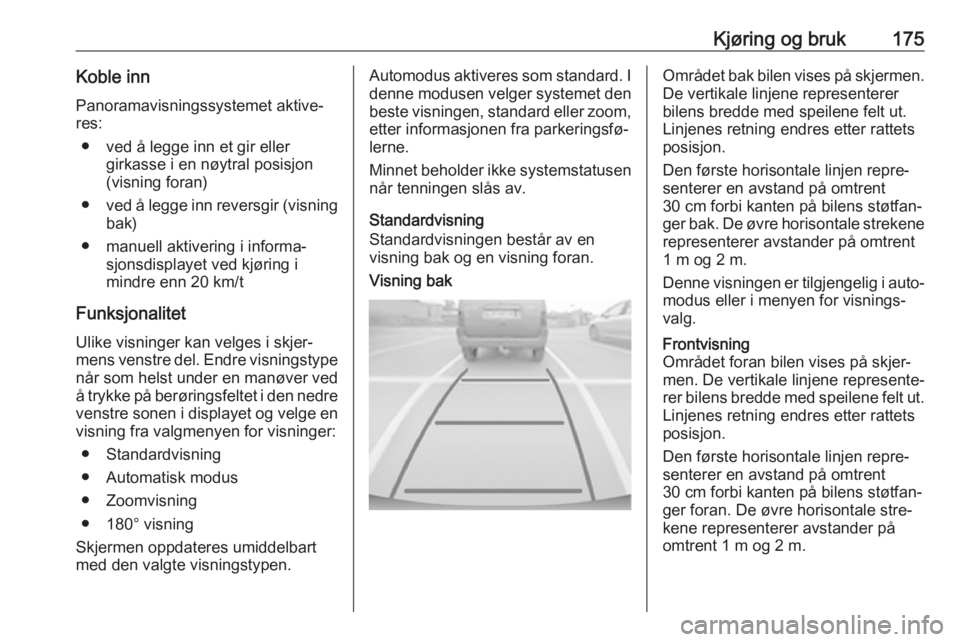

Kjøring og bruk175Koble innPanoramavisningssystemet aktive‐
res:
● ved å legge inn et gir eller girkasse i en nøytral posisjon
(visning foran)
● ved å legge inn reversgir (visning
bak)
● manuell aktivering i informa‐ sjonsdisplayet ved kjøring i
mindre enn 20 km/t
Funksjonalitet Ulike visninger kan velges i skjer‐mens venstre del. Endre visningstype når som helst under en manøver ved
å trykke på berøringsfeltet i den nedre
venstre sonen i displayet og velge en
visning fra valgmenyen for visninger:
● Standardvisning
● Automatisk modus
● Zoomvisning
● 180° visning
Skjermen oppdateres umiddelbart
med den valgte visningstypen.Automodus aktiveres som standard. I denne modusen velger systemet den
beste visningen, standard eller zoom,
etter informasjonen fra parkeringsfø‐
lerne.
Minnet beholder ikke systemstatusen når tenningen slås av.
Standardvisning
Standardvisningen består av en
visning bak og en visning foran.Visning bakOmrådet bak bilen vises på skjermen. De vertikale linjene representerer
bilens bredde med speilene felt ut.
Linjenes retning endres etter rattets posisjon.
Den første horisontale linjen repre‐
senterer en avstand på omtrent
30 cm forbi kanten på bilens støtfan‐
ger bak. De øvre horisontale strekene
representerer avstander på omtrent
1 m og 2 m.
Denne visningen er tilgjengelig i auto‐
modus eller i menyen for visnings‐
valg.Frontvisning
Området foran bilen vises på skjer‐
men. De vertikale linjene represente‐
rer bilens bredde med speilene felt ut.
Linjenes retning endres etter rattets
posisjon.
Den første horisontale linjen repre‐ senterer en avstand på omtrent
30 cm forbi kanten på bilens støtfan‐
ger foran. De øvre horisontale stre‐
kene representerer avstander på
omtrent 1 m og 2 m.

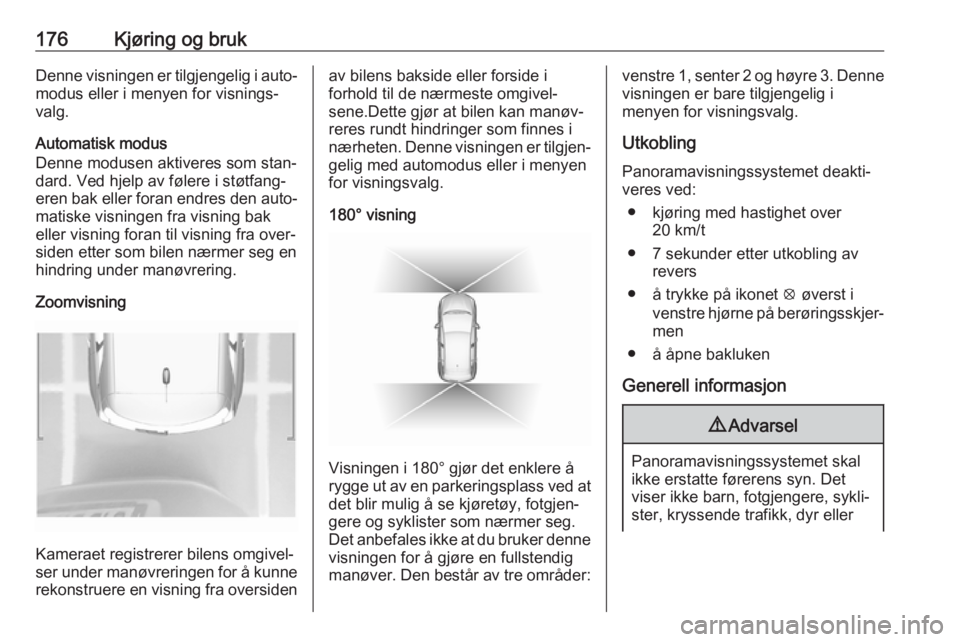

176Kjøring og brukDenne visningen er tilgjengelig i auto‐modus eller i menyen for visnings‐
valg.
Automatisk modus
Denne modusen aktiveres som stan‐
dard. Ved hjelp av følere i støtfang‐
eren bak eller foran endres den auto‐
matiske visningen fra visning bak
eller visning foran til visning fra over‐
siden etter som bilen nærmer seg en
hindring under manøvrering.
Zoomvisning
Kameraet registrerer bilens omgivel‐
ser under manøvreringen for å kunne rekonstruere en visning fra oversiden
av bilens bakside eller forside i
forhold til de nærmeste omgivel‐
sene.Dette gjør at bilen kan manøv‐
reres rundt hindringer som finnes i
nærheten. Denne visningen er tilgjen‐ gelig med automodus eller i menyen
for visningsvalg.
180° visning
Visningen i 180° gjør det enklere å
rygge ut av en parkeringsplass ved at det blir mulig å se kjøretøy, fotgjen‐
gere og syklister som nærmer seg.
Det anbefales ikke at du bruker denne visningen for å gjøre en fullstendig
manøver. Den består av tre områder:
venstre 1, senter 2 og høyre 3. Denne visningen er bare tilgjengelig i
menyen for visningsvalg.
UtkoblingPanoramavisningssystemet deakti‐
veres ved:
● kjøring med hastighet over 20 km/t
● 7 sekunder etter utkobling av revers
● å trykke på ikonet q øverst i
venstre hjørne på berøringsskjer‐ men
● å åpne bakluken
Generell informasjon9 Advarsel
Panoramavisningssystemet skal
ikke erstatte førerens syn. Det
viser ikke barn, fotgjengere, sykli‐
ster, kryssende trafikk, dyr eller

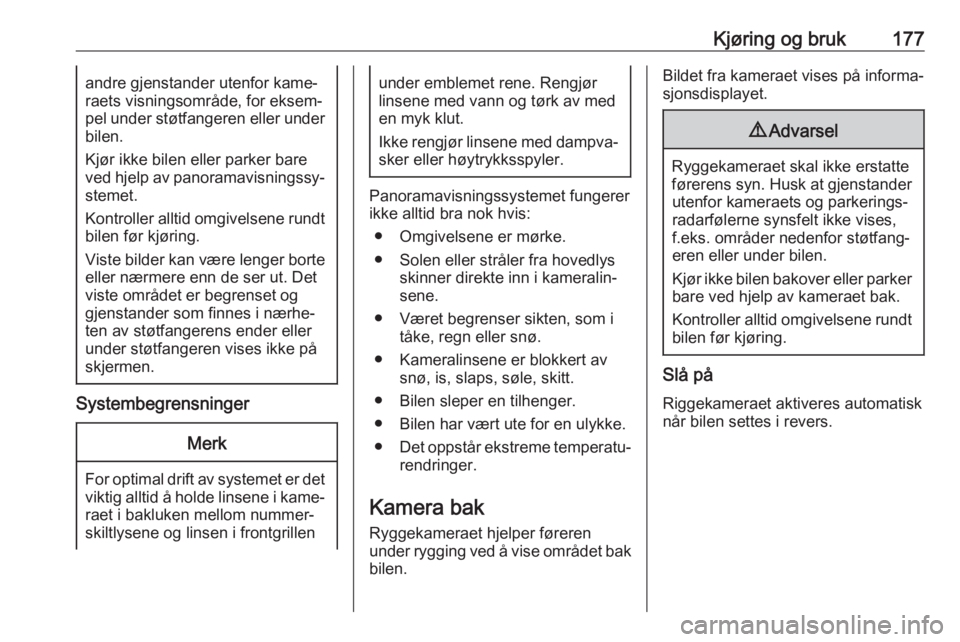

Kjøring og bruk177andre gjenstander utenfor kame‐
raets visningsområde, for eksem‐
pel under støtfangeren eller under bilen.
Kjør ikke bilen eller parker bare
ved hjelp av panoramavisningssy‐
stemet.
Kontroller alltid omgivelsene rundt bilen før kjøring.
Viste bilder kan være lenger borte
eller nærmere enn de ser ut. Det
viste området er begrenset og
gjenstander som finnes i nærhe‐
ten av støtfangerens ender eller
under støtfangeren vises ikke på
skjermen.
Systembegrensninger
Merk
For optimal drift av systemet er det
viktig alltid å holde linsene i kame‐ raet i bakluken mellom nummer‐
skiltlysene og linsen i frontgrillen
under emblemet rene. Rengjør
linsene med vann og tørk av med
en myk klut.
Ikke rengjør linsene med dampva‐
sker eller høytrykksspyler.
Panoramavisningssystemet fungerer
ikke alltid bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Været begrenser sikten, som i tåke, regn eller snø.
● Kameralinsene er blokkert av snø, is, slaps, søle, skitt.
● Bilen sleper en tilhenger.
● Bilen har vært ute for en ulykke.
● Det oppstår ekstreme temperatu‐
rendringer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på informa‐
sjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Kjør ikke bilen bakover eller parker bare ved hjelp av kameraet bak.
Kontroller alltid omgivelsene rundt bilen før kjøring.
Slå på
Riggekameraet aktiveres automatisk
når bilen settes i revers.

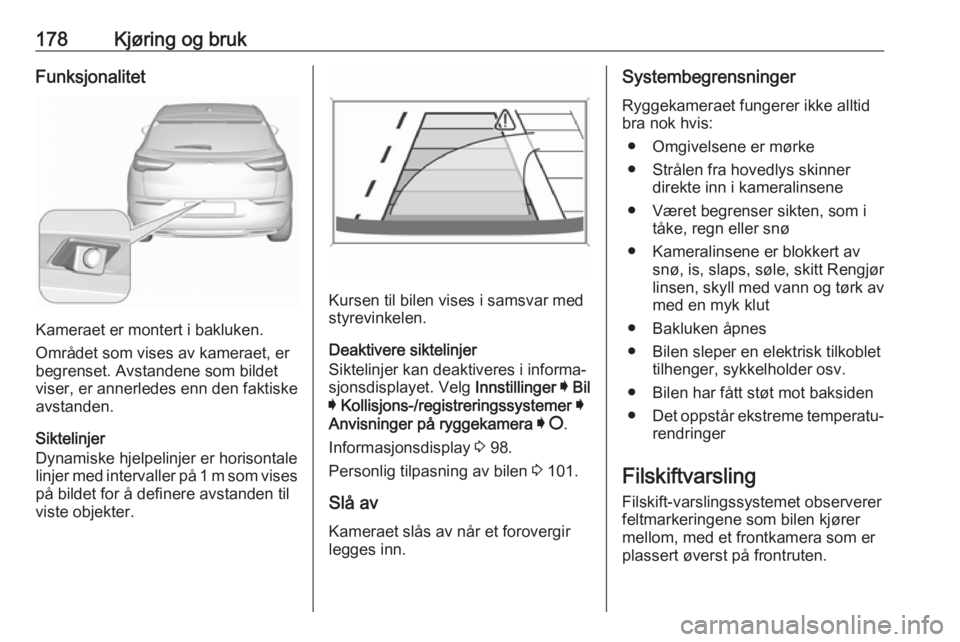

178Kjøring og brukFunksjonalitet
Kameraet er montert i bakluken.
Området som vises av kameraet, er begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Siktelinjer
Dynamiske hjelpelinjer er horisontale
linjer med intervaller på 1 m som vises på bildet for å definere avstanden til
viste objekter.
Kursen til bilen vises i samsvar med styrevinkelen.
Deaktivere siktelinjer
Siktelinjer kan deaktiveres i informa‐
sjonsdisplayet. Velg Innstillinger I Bil
I Kollisjons-/registreringssystemer I
Anvisninger på ryggekamera I § .
Informasjonsdisplay 3 98.
Personlig tilpasning av bilen 3 101.
Slå av
Kameraet slås av når et forovergir
legges inn.
Systembegrensninger
Ryggekameraet fungerer ikke alltid bra nok hvis:
● Omgivelsene er mørke
● Strålen fra hovedlys skinner direkte inn i kameralinsene
● Været begrenser sikten, som i tåke, regn eller snø
● Kameralinsene er blokkert av snø, is, slaps, søle, skitt Rengjør
linsen, skyll med vann og tørk av
med en myk klut
● Bakluken åpnes
● Bilen sleper en elektrisk tilkoblet tilhenger, sykkelholder osv.
● Bilen har fått støt mot baksiden
● Det oppstår ekstreme temperatu‐
rendringer
Filskiftvarsling
Filskift-varslingssystemet observerer
feltmarkeringene som bilen kjører
mellom, med et frontkamera som er
plassert øverst på frontruten.
