OPEL GRANDLAND X 2019.75 Uživatelská příručka (in Czech)

Péče o vozidlo209Zvýšené volnoběžné otáčky
Pokud stav akumulátoru vozidla
vyžaduje dobití, musí se zvýšit výkon
alternátoru. Přitom dojde ke zvýšení
volnoběžných otáček, což můžete slyšet.
V informačním centru řidiče se
zobrazí příslušná zpráva.
Napájecí zásuvka
Elektrické zásuvky se vypnou při
nízkém napětí akumulátoru vozidla.
Výstražný štítekVýznam symbolů: ● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.
Režimu úspory energie Tento režim deaktivuje elektrické
spotřebiče za účelem zabránění
vybití akumulátoru vozidla. Tyto
spotřebiče, například informační
systém, stěrače čelního skla, tlumená světla, komfortní osvětlení atd., lze
používat maximálně celkem
40 minut po vypnutí zapalování.Přepnutí do režimu úspory energie
Při aktivaci režimu úspory energie se
v informačním centru řidiče zobrazí
zpráva.
Aktivní telefonní hovor pomocí
hands-free bude udržován přibližně
o 10 minut déle.
Deaktivace režimu úspory energie
Režim úspory energie se automaticky deaktivuje při dalším nastartování
motoru. Délka chodu motoru pro
dostatečné dobití:
● méně než 10 minut pro použití spotřebičů po dobu přibližně
5 minut,
● déle než 10 minut pro použití spotřebičů po dobu přibližně až
30 minut.
Vyhřívací funkce Poznámky
Jednotlivé vyhřívací funkce, jako
jsou vyhřívaná sedadla nebo
vyhřívaný volant, mohou být
dočasně nedostupné v případě omezení elektrického zatížení. Tyto
funkce se po několika minutách
obnoví.

210Péče o vozidloOdvzdušnění palivovéhosystému u vznětovýchmotorů
Pokud jste zcela vyjeli nádrž, musí se
provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování a to vždy na
15 sekund. Potom startujte motor maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nenastartuje, vyhledejte
pomoc v servisu.
Výměna lišty stěrače
Čelní skloVypněte zapalování.
Do jedné minuty po vypnutí
zapalování nastavte pomocí páčky
stěračů lišty stěračů do svislé polohy
na čelním skle.
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.
Zadní oknoOdklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.

Péče o vozidlo211Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu použijte pouze stejný typ
žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety
Halogenové světlomety s oddělenými žárovkami pro potkávací a dálková
světla.
Dálkové světlo ( 1), vnitřní žárovka.
Tlumené světlo ( 2), vnější žárovka.

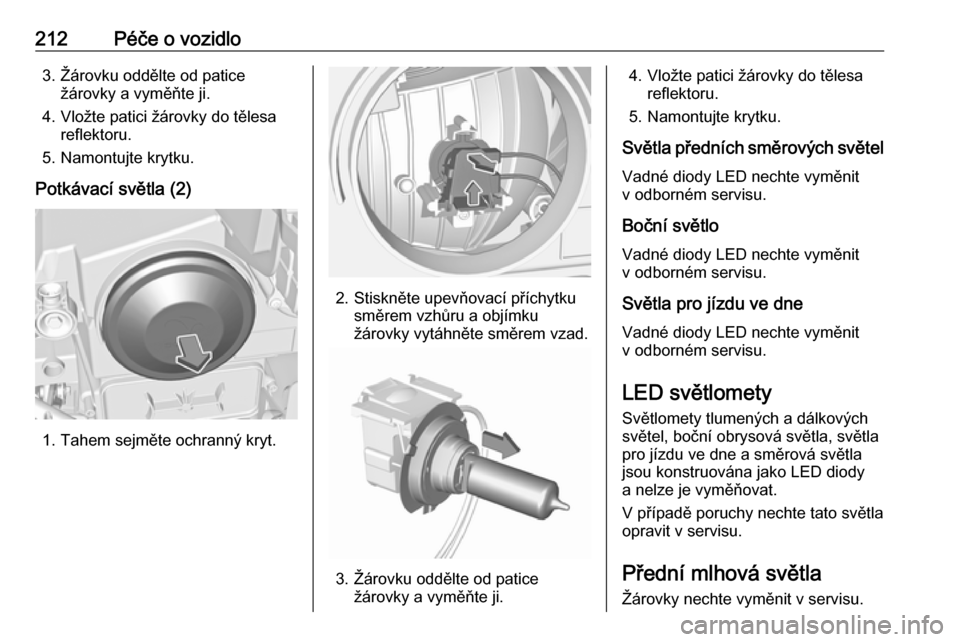

Dálková světla (1)
1. Zatáhnutím za jazýček odmontujte ochranný kryt.
2. Stiskněte upevňovací příchytku směrem dolů a objímku žárovky
vytáhněte směrem vzad.

212Péče o vozidlo3. Žárovku oddělte od paticežárovky a vyměňte ji.
4. Vložte patici žárovky do tělesa reflektoru.
5. Namontujte krytku.
Potkávací světla (2)
1. Tahem sejměte ochranný kryt.
2. Stiskněte upevňovací příchytku směrem vzhůru a objímku
žárovky vytáhněte směrem vzad.
3. Žárovku oddělte od patice žárovky a vyměňte ji.
4. Vložte patici žárovky do tělesareflektoru.
5. Namontujte krytku.
Světla předních směrových světel
Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světlo
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne
Vadné diody LED nechte vyměnit
v odborném servisu.
LED světlomety
Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a směrová světla jsou konstruována jako LED diody
a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.
Přední mlhová světla
Žárovky nechte vyměnit v servisu.

Péče o vozidlo213Koncová světlaKoncová světla, světla pro denní
svícení a středové vyvýšené brzdové
světlo jsou zkonstruována jako LED
diody. V případě poruchy dejte tyto
LED diody vyměnit odbornou dílnou.

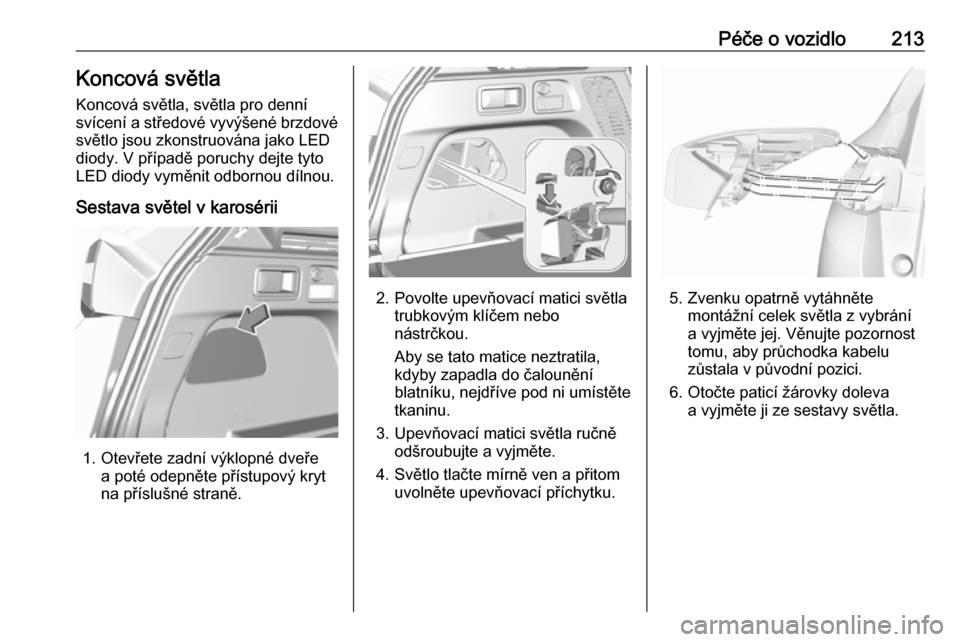

Sestava světel v karosérii
1. Otevřete zadní výklopné dveře a poté odepněte přístupový kryt
na příslušné straně.
2. Povolte upevňovací matici světla trubkovým klíčem nebo
nástrčkou.
Aby se tato matice neztratila,
kdyby zapadla do čalounění
blatníku, nejdříve pod ni umístěte
tkaninu.
3. Upevňovací matici světla ručně odšroubujte a vyjměte.
4. Světlo tlačte mírně ven a přitom uvolněte upevňovací příchytku.5. Zvenku opatrně vytáhněte montážní celek světla z vybrání
a vyjměte jej. Věnujte pozornost
tomu, aby průchodka kabelu
zůstala v původní pozici.
6. Otočte paticí žárovky doleva a vyjměte ji ze sestavy světla.

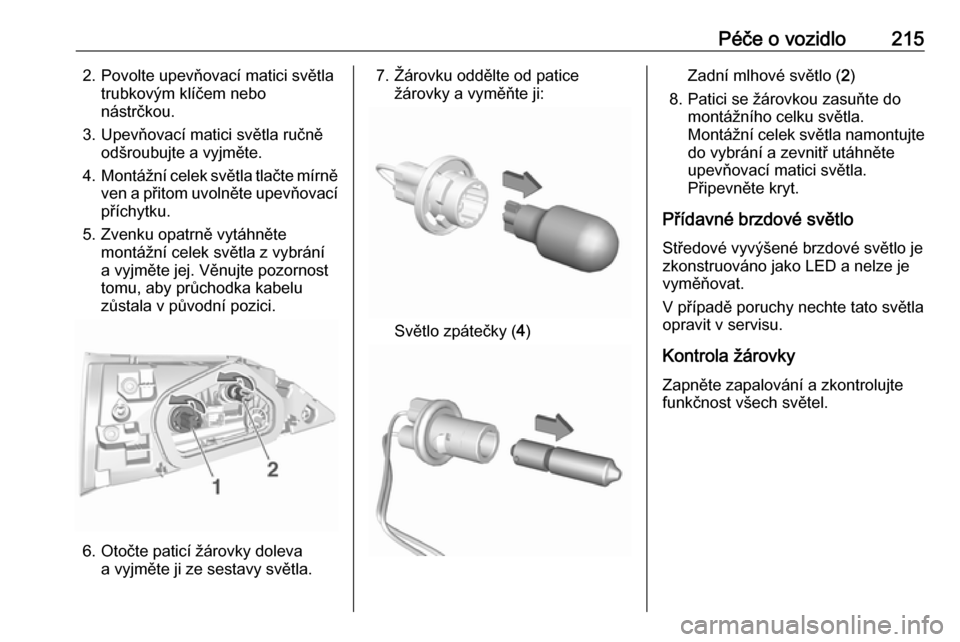

214Péče o vozidlo
7. Žárovku oddělte od paticežárovky a vyměňte ji.
Brzdové světlo ( 1)
Směrová světlo ( 2)
8. Patici se žárovkou zasuňte do montážního celku světla.
Montážní celek světla namontujte
do vybrání a zevnitř utáhněte
upevňovací matici světla.
Připevněte kryt.

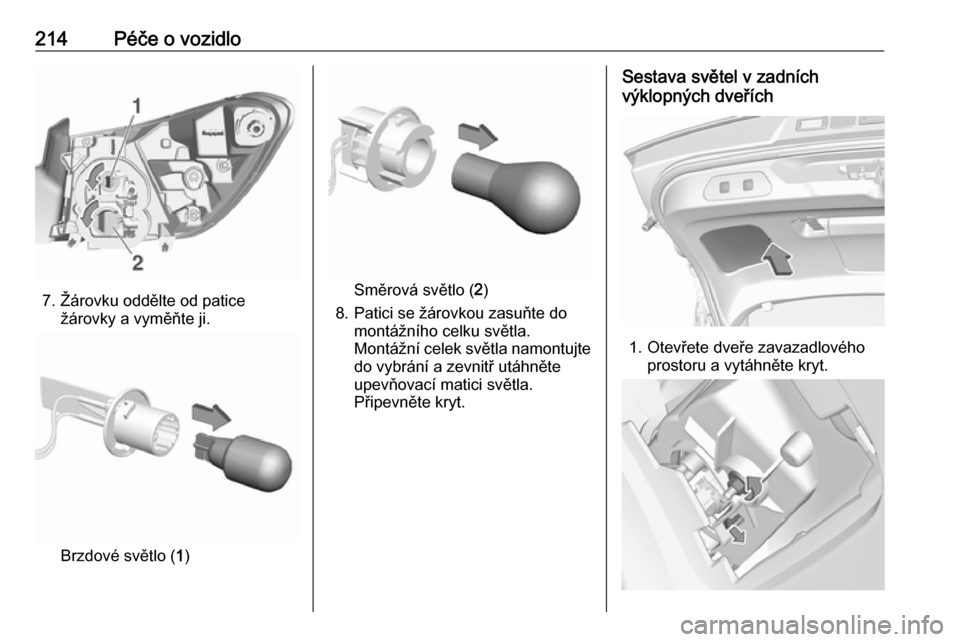

Sestava světel v zadních
výklopných dveřích
1. Otevřete dveře zavazadlového prostoru a vytáhněte kryt.

Péče o vozidlo2152. Povolte upevňovací matici světlatrubkovým klíčem nebo
nástrčkou.
3. Upevňovací matici světla ručně odšroubujte a vyjměte.
4. Montážní celek světla tlačte mírně
ven a přitom uvolněte upevňovací
příchytku.
5. Zvenku opatrně vytáhněte montážní celek světla z vybrání
a vyjměte jej. Věnujte pozornost
tomu, aby průchodka kabelu
zůstala v původní pozici.
6. Otočte paticí žárovky doleva a vyjměte ji ze sestavy světla.
7. Žárovku oddělte od patice žárovky a vyměňte ji:
Světlo zpátečky ( 4)
Zadní mlhové světlo ( 2)
8. Patici se žárovkou zasuňte do montážního celku světla.
Montážní celek světla namontujte
do vybrání a zevnitř utáhněte
upevňovací matici světla.
Připevněte kryt.
Přídavné brzdové světlo Středové vyvýšené brzdové světlo je
zkonstruováno jako LED a nelze je
vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.
Kontrola žárovky
Zapněte zapalování a zkontrolujte
funkčnost všech světel.

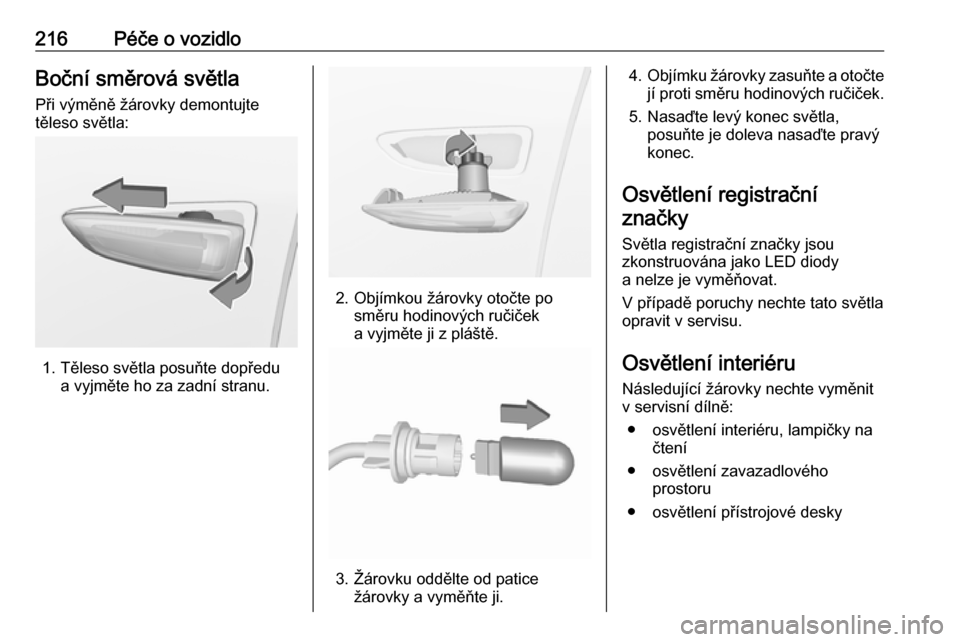

216Péče o vozidloBoční směrová světlaPři výměně žárovky demontujte
těleso světla:
1. Těleso světla posuňte dopředu a vyjměte ho za zadní stranu.
2. Objímkou žárovky otočte posměru hodinových ručiček
a vyjměte ji z pláště.
3. Žárovku oddělte od patice žárovky a vyměňte ji.
4.Objímku žárovky zasuňte a otočte
jí proti směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
Světla registrační značky jsou
zkonstruována jako LED diody
a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.
Osvětlení interiéru
Následující žárovky nechte vyměnit
v servisní dílně:
● osvětlení interiéru, lampičky na čtení
● osvětlení zavazadlového prostoru
● osvětlení přístrojové desky

Péče o vozidlo217Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● motorový prostor
● přístrojová deska
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku.Výstraha
Pojistky nevyměňujte, dokud
nebude příčina závady
odstraněna.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

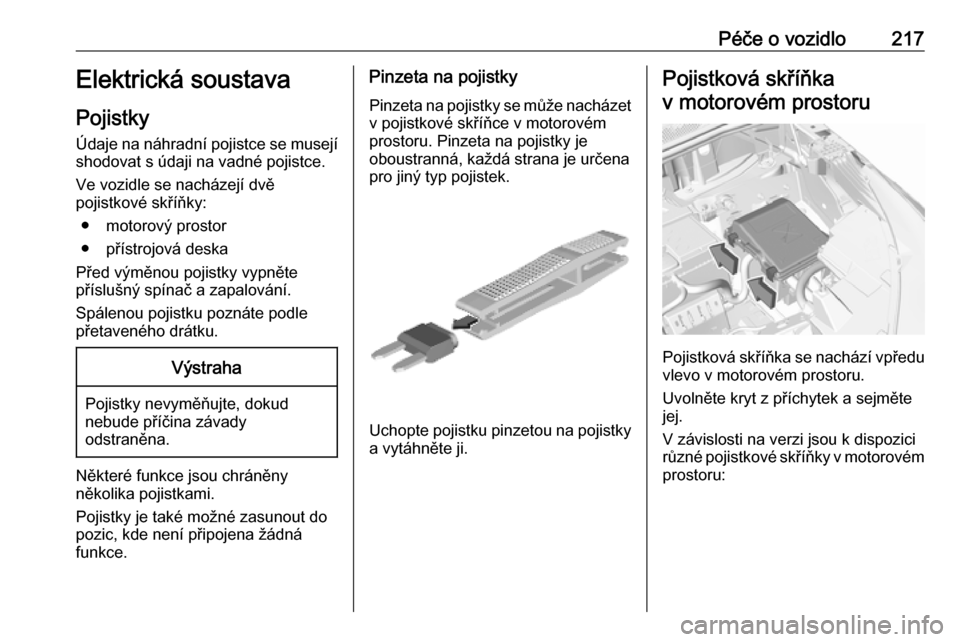

Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru. Pinzeta na pojistky je
oboustranná, každá strana je určena
pro jiný typ pojistek.
Uchopte pojistku pinzetou na pojistky
a vytáhněte ji.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.

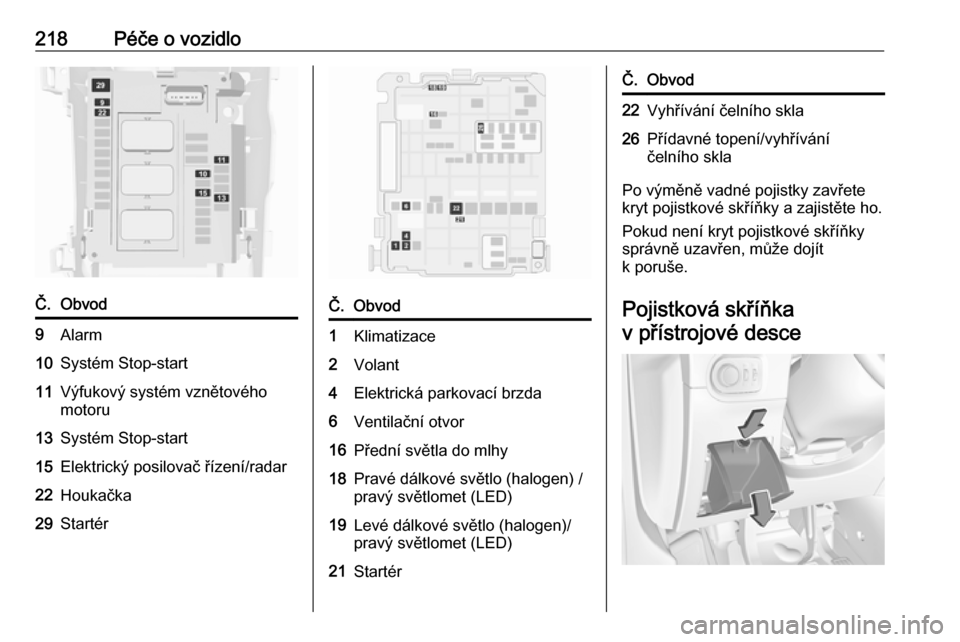

V závislosti na verzi jsou k dispozici
různé pojistkové skříňky v motorovém
prostoru:

218Péče o vozidloČ.Obvod9Alarm10Systém Stop-start11Výfukový systém vznětového
motoru13Systém Stop-start15Elektrický posilovač řízení/radar22Houkačka29StartérČ.Obvod1Klimatizace2Volant4Elektrická parkovací brzda6Ventilační otvor16Přední světla do mlhy18Pravé dálkové světlo (halogen) /
pravý světlomet (LED)19Levé dálkové světlo (halogen)/
pravý světlomet (LED)21StartérČ.Obvod22Vyhřívání čelního skla26Přídavné topení/vyhřívání
čelního skla
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a zajistěte ho.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka v přístrojové desce
