OPEL GRANDLAND X 2019 Kezelési útmutató (in Hungarian)

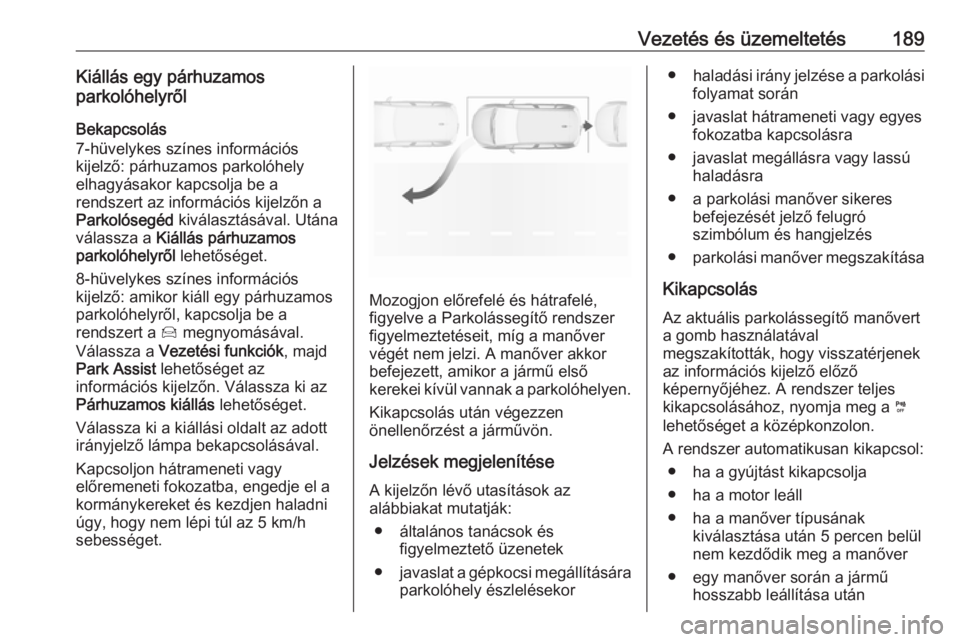

Vezetés és üzemeltetés189Kiállás egy párhuzamos
parkolóhelyről
Bekapcsolás
7-hüvelykes színes információs
kijelző: párhuzamos parkolóhely
elhagyásakor kapcsolja be a
rendszert az információs kijelzőn a
Parkolósegéd kiválasztásával. Utána
válassza a Kiállás párhuzamos
parkolóhelyről lehetőséget.
8-hüvelykes színes információs
kijelző: amikor kiáll egy párhuzamos
parkolóhelyről, kapcsolja be a
rendszert a Í megnyomásával.
Válassza a Vezetési funkciók , majd
Park Assist lehetőséget az
információs kijelzőn. Válassza ki az
Párhuzamos kiállás lehetőséget.
Válassza ki a kiállási oldalt az adott irányjelző lámpa bekapcsolásával.
Kapcsoljon hátrameneti vagy
előremeneti fokozatba, engedje el a
kormánykereket és kezdjen haladni úgy, hogy nem lépi túl az 5 km/h
sebességet.
Mozogjon előrefelé és hátrafelé,
figyelve a Parkolássegítő rendszer
figyelmeztetéseit, míg a manőver
végét nem jelzi. A manőver akkor
befejezett, amikor a jármű első
kerekei kívül vannak a parkolóhelyen.
Kikapcsolás után végezzen
önellenőrzést a járművön.
Jelzések megjelenítése
A kijelzőn lévő utasítások az
alábbiakat mutatják:
● általános tanácsok és figyelmeztető üzenetek
● javaslat a gépkocsi megállítására
parkolóhely észlelésekor
● haladási irány jelzése a parkolási
folyamat során
● javaslat hátrameneti vagy egyes fokozatba kapcsolásra
● javaslat megállásra vagy lassú haladásra
● a parkolási manőver sikeres befejezését jelző felugró
szimbólum és hangjelzés
● parkolási manőver megszakítása
Kikapcsolás
Az aktuális parkolássegítő manővert
a gomb használatával
megszakították, hogy visszatérjenek
az információs kijelző előző
képernyőjéhez. A rendszer teljes
kikapcsolásához, nyomja meg a ¼
lehetőséget a középkonzolon.
A rendszer automatikusan kikapcsol: ● ha a gyújtást kikapcsolja
● ha a motor leáll
● ha a manőver típusának kiválasztása után 5 percen belül
nem kezdődik meg a manőver
● egy manőver során a jármű hosszabb leállítása után

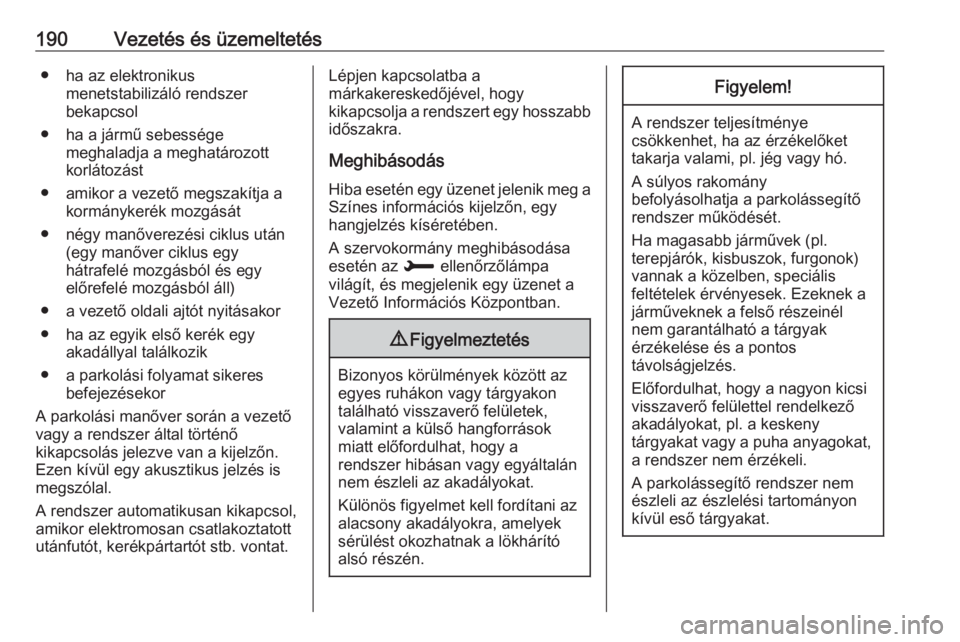

190Vezetés és üzemeltetés● ha az elektronikusmenetstabilizáló rendszer
bekapcsol
● ha a jármű sebessége meghaladja a meghatározott
korlátozást
● amikor a vezető megszakítja a kormánykerék mozgását
● négy manőverezési ciklus után (egy manőver ciklus egy
hátrafelé mozgásból és egy
előrefelé mozgásból áll)
● a vezető oldali ajtót nyitásakor
● ha az egyik első kerék egy akadállyal találkozik
● a parkolási folyamat sikeres befejezésekor
A parkolási manőver során a vezető
vagy a rendszer által történő
kikapcsolás jelezve van a kijelzőn.
Ezen kívül egy akusztikus jelzés is
megszólal.
A rendszer automatikusan kikapcsol, amikor elektromosan csatlakoztatott
utánfutót, kerékpártartót stb. vontat.Lépjen kapcsolatba a
márkakereskedőjével, hogy
kikapcsolja a rendszert egy hosszabb
időszakra.
Meghibásodás
Hiba esetén egy üzenet jelenik meg a Színes információs kijelzőn, egy
hangjelzés kíséretében.
A szervokormány meghibásodása
esetén az H ellenőrzőlámpa
világít, és megjelenik egy üzenet a Vezető Információs Központban.9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok)
vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon kívül eső tárgyakat.

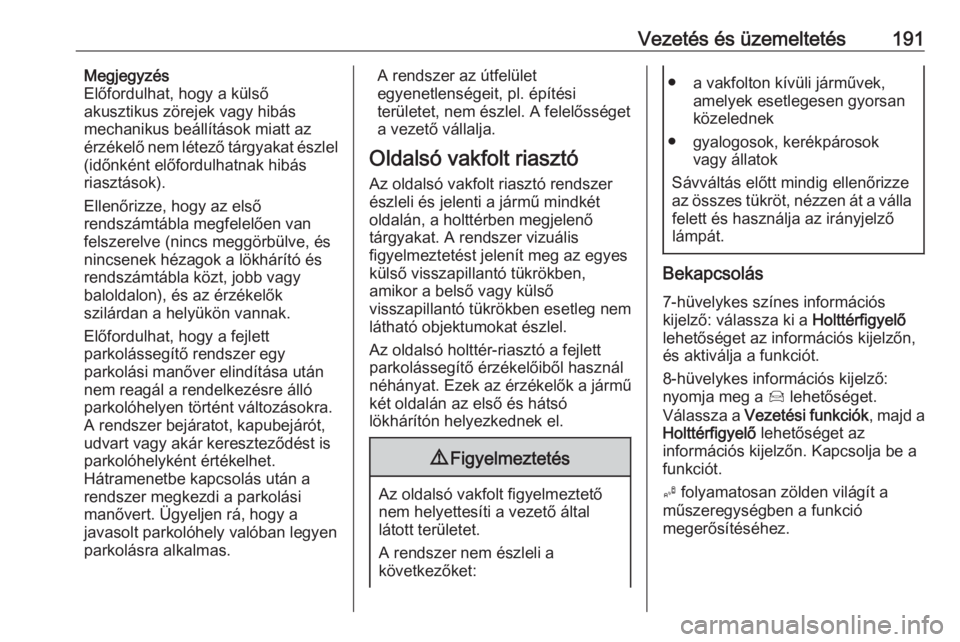

Vezetés és üzemeltetés191Megjegyzés
Előfordulhat, hogy a külső
akusztikus zörejek vagy hibás
mechanikus beállítások miatt az érzékelő nem létező tárgyakat észlel
(időnként előfordulhatnak hibás
riasztások).
Ellenőrizze, hogy az első
rendszámtábla megfelelően van
felszerelve (nincs meggörbülve, és
nincsenek hézagok a lökhárító és
rendszámtábla közt, jobb vagy
baloldalon), és az érzékelők
szilárdan a helyükön vannak.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
parkolási manőver elindítása után
nem reagál a rendelkezésre álló
parkolóhelyen történt változásokra.
A rendszer bejáratot, kapubejárót,
udvart vagy akár kereszteződést is
parkolóhelyként értékelhet.
Hátramenetbe kapcsolás után a
rendszer megkezdi a parkolási
manővert. Ügyeljen rá, hogy a
javasolt parkolóhely valóban legyen
parkolásra alkalmas.A rendszer az útfelület
egyenetlenségeit, pl. építési
területet, nem észlel. A felelősséget
a vezető vállalja.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, a holttérben megjelenő
tárgyakat. A rendszer vizuális
figyelmeztetést jelenít meg az egyes
külső visszapillantó tükrökben,
amikor a belső vagy külső
visszapillantó tükrökben esetleg nem
látható objektumokat észlel.
Az oldalsó holttér-riasztó a fejlett
parkolássegítő érzékelőiből használ
néhányat. Ezek az érzékelők a jármű két oldalán az első és hátsó
lökhárítón helyezkednek el.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelző
lámpát.
Bekapcsolás
7-hüvelykes színes információs
kijelző: válassza ki a Holttérfigyelő
lehetőséget az információs kijelzőn,
és aktiválja a funkciót.
8-hüvelykes információs kijelző:
nyomja meg a Í lehetőséget.
Válassza a Vezetési funkciók , majd a
Holttérfigyelő lehetőséget az
információs kijelzőn. Kapcsolja be a
funkciót.
B folyamatosan zölden világít a
műszeregységben a funkció
megerősítéséhez.

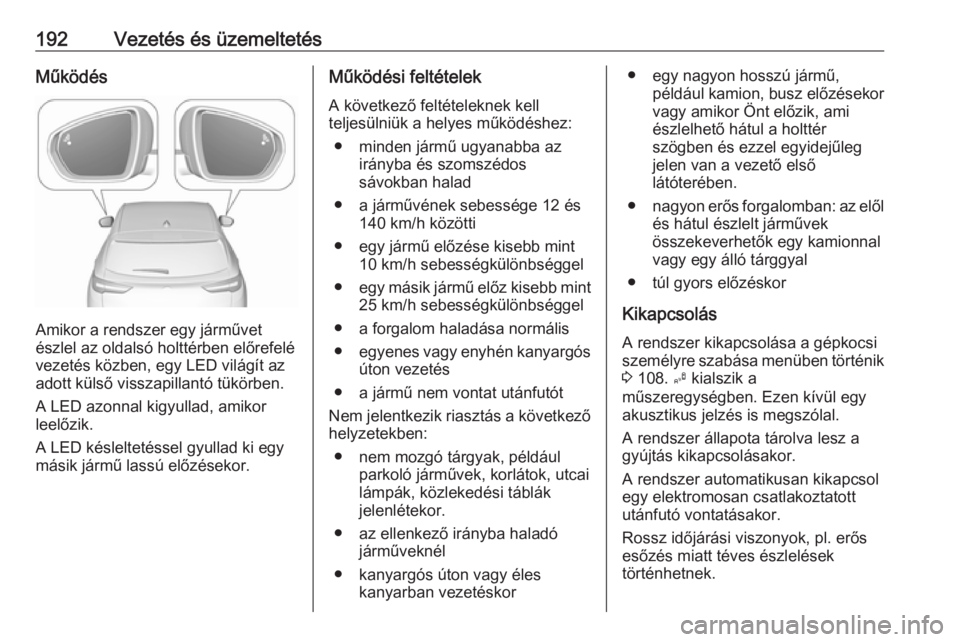

192Vezetés és üzemeltetésMűködés
Amikor a rendszer egy járművet
észlel az oldalsó holttérben előrefelé
vezetés közben, egy LED világít az
adott külső visszapillantó tükörben.
A LED azonnal kigyullad, amikor leelőzik.
A LED késleltetéssel gyullad ki egy
másik jármű lassú előzésekor.
Működési feltételek
A következő feltételeknek kell
teljesülniük a helyes működéshez:
● minden jármű ugyanabba az irányba és szomszédos
sávokban halad
● a járművének sebessége 12 és 140 km/h közötti
● egy jármű előzése kisebb mint 10 km/h sebességkülönbséggel
● egy másik jármű előz kisebb mint
25 km/h sebességkülönbséggel
● a forgalom haladása normális ● egyenes vagy enyhén kanyargós
úton vezetés
● a jármű nem vontat utánfutót
Nem jelentkezik riasztás a következő
helyzetekben:
● nem mozgó tárgyak, például parkoló járművek, korlátok, utcai
lámpák, közlekedési táblák
jelenlétekor.
● az ellenkező irányba haladó járműveknél
● kanyargós úton vagy éles kanyarban vezetéskor● egy nagyon hosszú jármű,például kamion, busz előzésekor
vagy amikor Önt előzik, ami
észlelhető hátul a holttér
szögben és ezzel egyidejűleg
jelen van a vezető első
látóterében.
● nagyon erős forgalomban: az elől
és hátul észlelt járművek
összekeverhetők egy kamionnal
vagy egy álló tárggyal
● túl gyors előzéskor
Kikapcsolás
A rendszer kikapcsolása a gépkocsi
személyre szabása menüben történik
3 108. B kialszik a
műszeregységben. Ezen kívül egy akusztikus jelzés is megszólal.
A rendszer állapota tárolva lesz a
gyújtás kikapcsolásakor.
A rendszer automatikusan kikapcsol
egy elektromosan csatlakoztatott
utánfutó vontatásakor.
Rossz időjárási viszonyok, pl. erős
esőzés miatt téves észlelések
történhetnek.

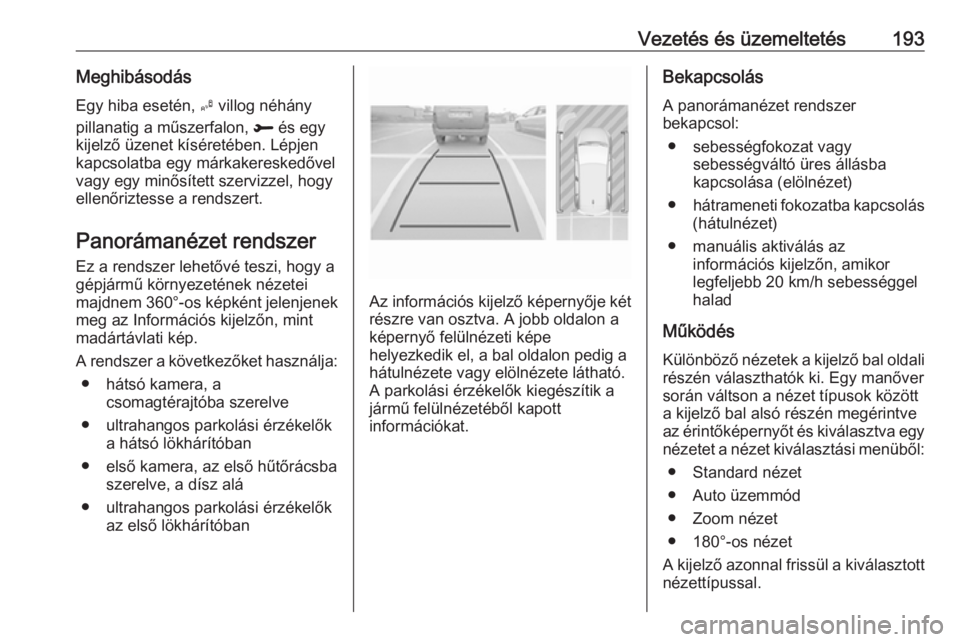

Vezetés és üzemeltetés193MeghibásodásEgy hiba esetén, B villog néhány
pillanatig a műszerfalon, R és egy
kijelző üzenet kíséretében. Lépjen
kapcsolatba egy márkakereskedővel
vagy egy minősített szervizzel, hogy
ellenőriztesse a rendszert.
Panorámanézet rendszer
Ez a rendszer lehetővé teszi, hogy a
gépjármű környezetének nézetei
majdnem 360°-os képként jelenjenek meg az Információs kijelzőn, mint
madártávlati kép.
A rendszer a következőket használja: ● hátsó kamera, a csomagtérajtóba szerelve
● ultrahangos parkolási érzékelők a hátsó lökhárítóban
● első kamera, az első hűtőrácsba szerelve, a dísz alá
● ultrahangos parkolási érzékelők az első lökhárítóban
Az információs kijelző képernyője két
részre van osztva. A jobb oldalon a
képernyő felülnézeti képe
helyezkedik el, a bal oldalon pedig a
hátulnézete vagy elölnézete látható.
A parkolási érzékelők kiegészítik a
jármű felülnézetéből kapott
információkat.
Bekapcsolás
A panorámanézet rendszer
bekapcsol:
● sebességfokozat vagy sebességváltó üres állásba
kapcsolása (elölnézet)
● hátrameneti fokozatba kapcsolás
(hátulnézet)
● manuális aktiválás az információs kijelzőn, amikor
legfeljebb 20 km/h sebességgel halad
Működés
Különböző nézetek a kijelző bal oldali
részén választhatók ki. Egy manőver
során váltson a nézet típusok között
a kijelző bal alsó részén megérintve
az érintőképernyőt és kiválasztva egy nézetet a nézet kiválasztási menüből:
● Standard nézet
● Auto üzemmód
● Zoom nézet
● 180°-os nézet
A kijelző azonnal frissül a kiválasztott
nézettípussal.

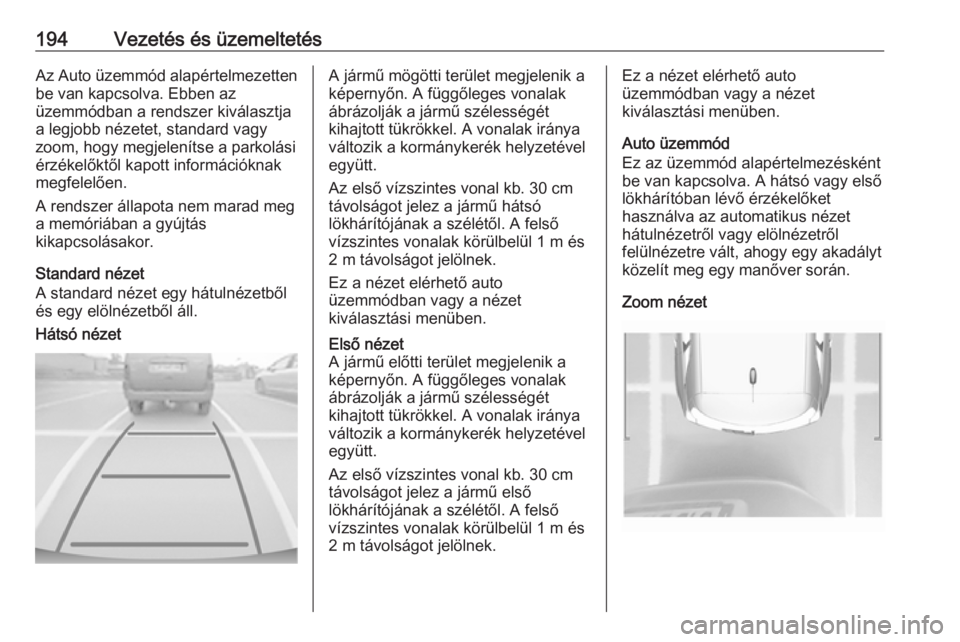

194Vezetés és üzemeltetésAz Auto üzemmód alapértelmezetten
be van kapcsolva. Ebben az
üzemmódban a rendszer kiválasztja
a legjobb nézetet, standard vagy
zoom, hogy megjelenítse a parkolási
érzékelőktől kapott információknak
megfelelően.
A rendszer állapota nem marad meg a memóriában a gyújtás
kikapcsolásakor.
Standard nézet
A standard nézet egy hátulnézetből
és egy elölnézetből áll.Hátsó nézetA jármű mögötti terület megjelenik a
képernyőn. A függőleges vonalak ábrázolják a jármű szélességét
kihajtott tükrökkel. A vonalak iránya változik a kormánykerék helyzetével
együtt.
Az első vízszintes vonal kb. 30 cm
távolságot jelez a jármű hátsó
lökhárítójának a szélétől. A felső
vízszintes vonalak körülbelül 1 m és
2 m távolságot jelölnek.
Ez a nézet elérhető auto
üzemmódban vagy a nézet
kiválasztási menüben.Első nézet
A jármű előtti terület megjelenik a
képernyőn. A függőleges vonalak
ábrázolják a jármű szélességét
kihajtott tükrökkel. A vonalak iránya
változik a kormánykerék helyzetével
együtt.
Az első vízszintes vonal kb. 30 cm
távolságot jelez a jármű első
lökhárítójának a szélétől. A felső
vízszintes vonalak körülbelül 1 m és 2 m távolságot jelölnek.Ez a nézet elérhető auto
üzemmódban vagy a nézet
kiválasztási menüben.
Auto üzemmód
Ez az üzemmód alapértelmezésként
be van kapcsolva. A hátsó vagy első
lökhárítóban lévő érzékelőket
használva az automatikus nézet hátulnézetről vagy elölnézetről
felülnézetre vált, ahogy egy akadályt
közelít meg egy manőver során.
Zoom nézet

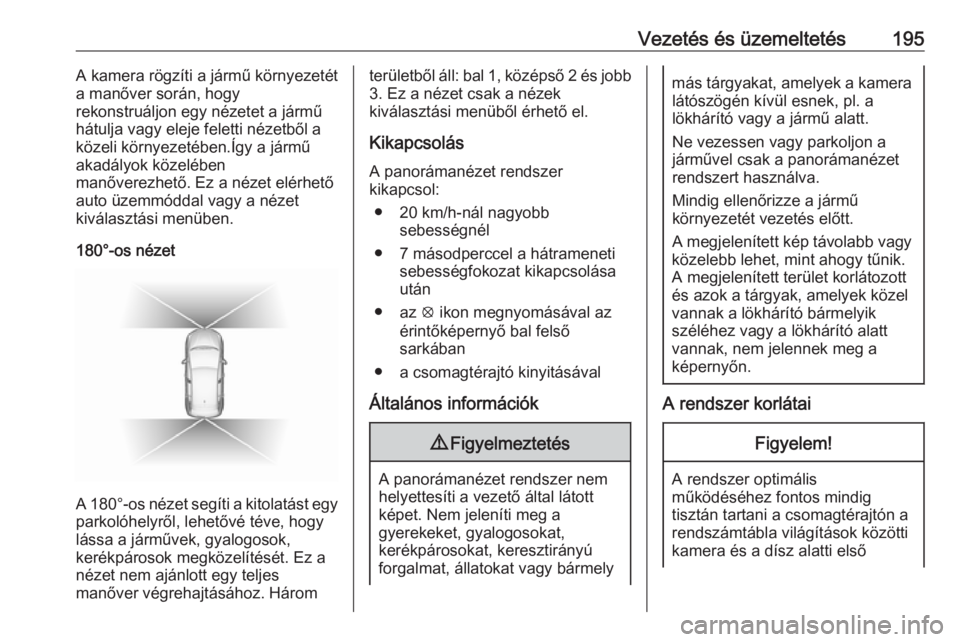

Vezetés és üzemeltetés195A kamera rögzíti a jármű környezetét
a manőver során, hogy
rekonstruáljon egy nézetet a jármű
hátulja vagy eleje feletti nézetből a
közeli környezetében.Így a jármű
akadályok közelében
manőverezhető. Ez a nézet elérhető
auto üzemmóddal vagy a nézet
kiválasztási menüben.
180°-os nézet
A 180°-os nézet segíti a kitolatást egy parkolóhelyről, lehetővé téve, hogy
lássa a járművek, gyalogosok,
kerékpárosok megközelítését. Ez a
nézet nem ajánlott egy teljes
manőver végrehajtásához. Három
területből áll: bal 1, középső 2 és jobb 3. Ez a nézet csak a nézek
kiválasztási menüből érhető el.
Kikapcsolás
A panorámanézet rendszer
kikapcsol:
● 20 km/h-nál nagyobb sebességnél
● 7 másodperccel a hátrameneti sebességfokozat kikapcsolása
után
● az q ikon megnyomásával az
érintőképernyő bal felső
sarkában
● a csomagtérajtó kinyitásával
Általános információk9 Figyelmeztetés
A panorámanézet rendszer nem
helyettesíti a vezető által látott
képet. Nem jeleníti meg a
gyerekeket, gyalogosokat,
kerékpárosokat, keresztirányú
forgalmat, állatokat vagy bármely
más tárgyakat, amelyek a kamera látószögén kívül esnek, pl. a
lökhárító vagy a jármű alatt.
Ne vezessen vagy parkoljon a
járművel csak a panorámanézet
rendszert használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.
A megjelenített kép távolabb vagy
közelebb lehet, mint ahogy tűnik.
A megjelenített terület korlátozott
és azok a tárgyak, amelyek közel
vannak a lökhárító bármelyik
széléhez vagy a lökhárító alatt
vannak, nem jelennek meg a
képernyőn.
A rendszer korlátai
Figyelem!
A rendszer optimális
működéséhez fontos mindig
tisztán tartani a csomagtérajtón a
rendszámtábla világítások közötti
kamera és a dísz alatti első

196Vezetés és üzemeltetésrácsban lévő kamera lencséjét.
Öblítse le a lencséket vízzel és
törölje át puha ronggyal.
Ne tisztítsa a lencséket
gőzborotvával vagy nagynyomású
tisztítóberendezéssel.
A panorámanézet rendszer helytelen
működését okozhatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamera lencséibe
világítanak.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.
● A kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.
● A jármű utánfutót vontat.
● A gépjárműnek balesete volt.
● Szélsőséges hőmérsékleti változások történnek.

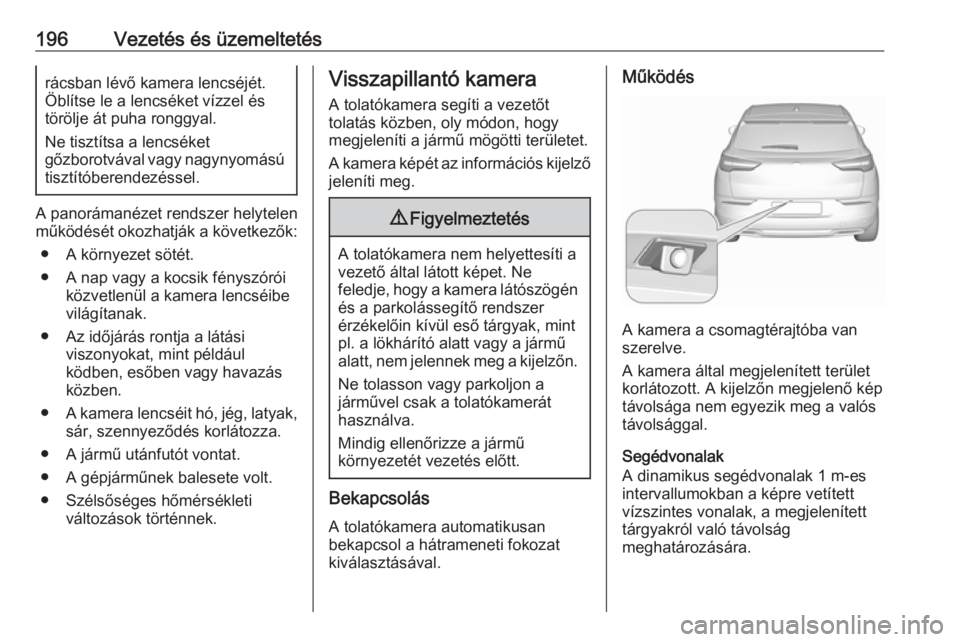

Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét az információs kijelző
jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén
és a parkolássegítő rendszer
érzékelőin kívül eső tárgyak, mint
pl. a lökhárító alatt vagy a jármű
alatt, nem jelennek meg a kijelzőn.
Ne tolasson vagy parkoljon a
járművel csak a tolatókamerát
használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a csomagtérajtóba van
szerelve.
A kamera által megjelenített terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Segédvonalak
A dinamikus segédvonalak 1 m-es
intervallumokban a képre vetített
vízszintes vonalak, a megjelenített
tárgyakról való távolság
meghatározására.

Vezetés és üzemeltetés197

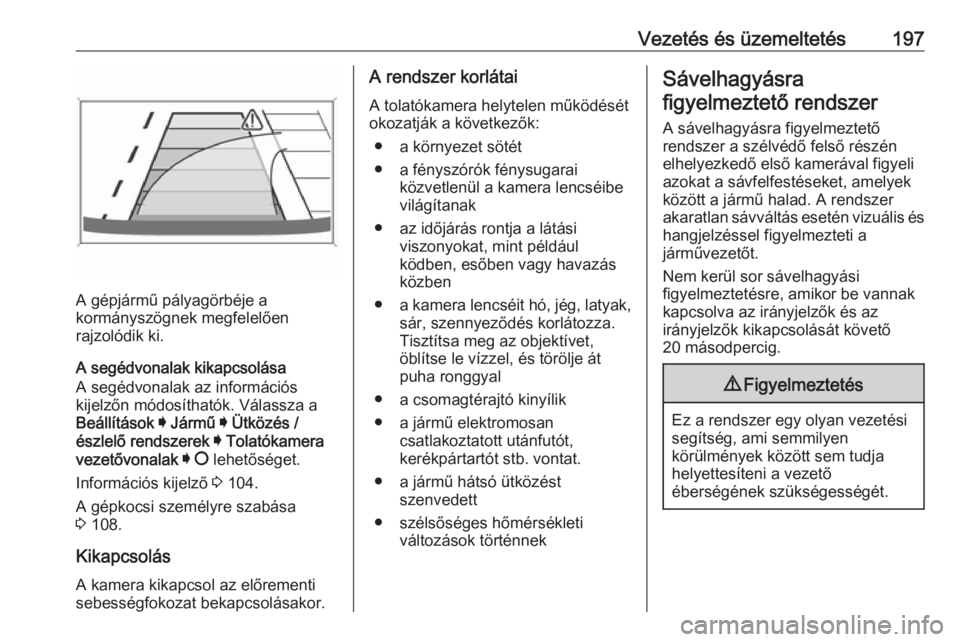

A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A segédvonalak kikapcsolása
A segédvonalak az információs
kijelzőn módosíthatók. Válassza a
Beállítások I Jármű I Ütközés /
észlelő rendszerek I Tolatókamera
vezetővonalak I § lehetőséget.
Információs kijelző 3 104.
A gépkocsi személyre szabása
3 108.
Kikapcsolás A kamera kikapcsol az előrementi
sebességfokozat bekapcsolásakor.
A rendszer korlátai
A tolatókamera helytelen működését
okozatják a következők:
● a környezet sötét
● a fényszórók fénysugarai közvetlenül a kamera lencséibe
világítanak
● az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben
● a kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át
puha ronggyal
● a csomagtérajtó kinyílik
● a jármű elektromosan csatlakoztatott utánfutót,
kerékpártartót stb. vontat.
● a jármű hátsó ütközést szenvedett
● szélsőséges hőmérsékleti változások történnekSávelhagyásra
figyelmeztető rendszer
A sávelhagyásra figyelmeztető
rendszer a szélvédő felső részén
elhelyezkedő első kamerával figyeli
azokat a sávfelfestéseket, amelyek
között a jármű halad. A rendszer
akaratlan sávváltás esetén vizuális és hangjelzéssel figyelmezteti a
járművezetőt.
Nem kerül sor sávelhagyási
figyelmeztetésre, amikor be vannak
kapcsolva az irányjelzők és az
irányjelzők kikapcsolását követő
20 másodpercig.9 Figyelmeztetés
Ez a rendszer egy olyan vezetési
segítség, ami semmilyen
körülmények között sem tudja
helyettesíteni a vezető
éberségének szükségességét.

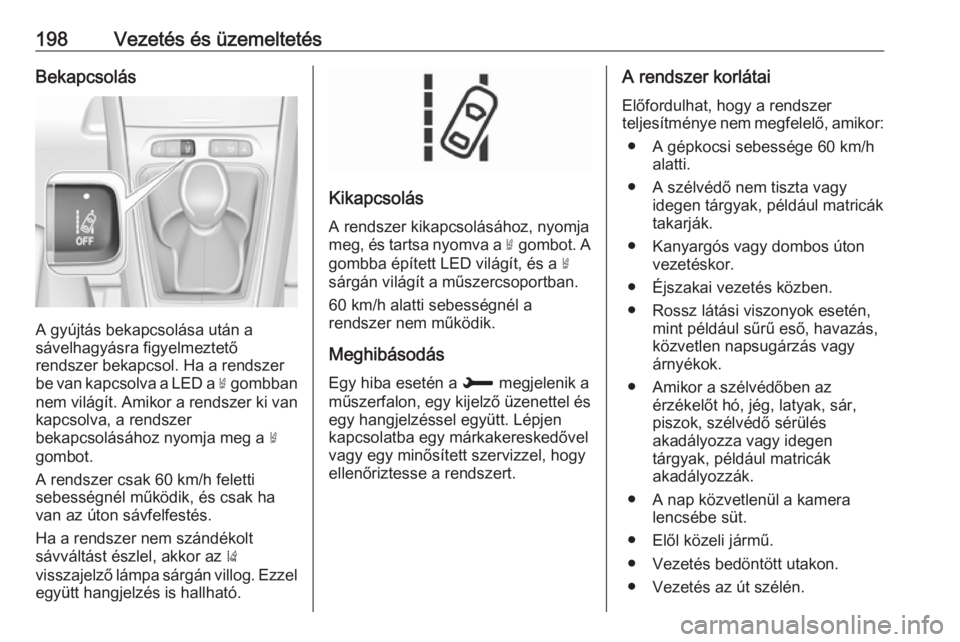

198Vezetés és üzemeltetésBekapcsolás
A gyújtás bekapcsolása után a
sávelhagyásra figyelmeztető
rendszer bekapcsol. Ha a rendszer
be van kapcsolva a LED a ½ gombban
nem világít. Amikor a rendszer ki van
kapcsolva, a rendszer
bekapcsolásához nyomja meg a ½
gombot.
A rendszer csak 60 km/h feletti
sebességnél működik, és csak ha
van az úton sávfelfestés.
Ha a rendszer nem szándékolt
sávváltást észlel, akkor az )
visszajelző lámpa sárgán villog. Ezzel
együtt hangjelzés is hallható.
Kikapcsolás
A rendszer kikapcsolásához, nyomjameg, és tartsa nyomva a ½ gombot. A
gombba épített LED világít, és a ½
sárgán világít a műszercsoportban.
60 km/h alatti sebességnél a
rendszer nem működik.
Meghibásodás
Egy hiba esetén a H megjelenik a
műszerfalon, egy kijelző üzenettel és
egy hangjelzéssel együtt. Lépjen
kapcsolatba egy márkakereskedővel
vagy egy minősített szervizzel, hogy
ellenőriztesse a rendszert.
A rendszer korlátai
Előfordulhat, hogy a rendszer
teljesítménye nem megfelelő, amikor:
● A gépkocsi sebessége 60 km/h alatti.
● A szélvédő nem tiszta vagy idegen tárgyak, például matricák
takarják.
● Kanyargós vagy dombos úton vezetéskor.
● Éjszakai vezetés közben.
● Rossz látási viszonyok esetén, mint például sűrű eső, havazás,
közvetlen napsugárzás vagy
árnyékok.
● Amikor a szélvédőben az érzékelőt hó, jég, latyak, sár,
piszok, szélvédő sérülés
akadályozza vagy idegen
tárgyak, például matricák
akadályozzák.
● A nap közvetlenül a kamera lencsébe süt.
● Elől közeli jármű.
● Vezetés bedöntött utakon.
● Vezetés az út szélén.
