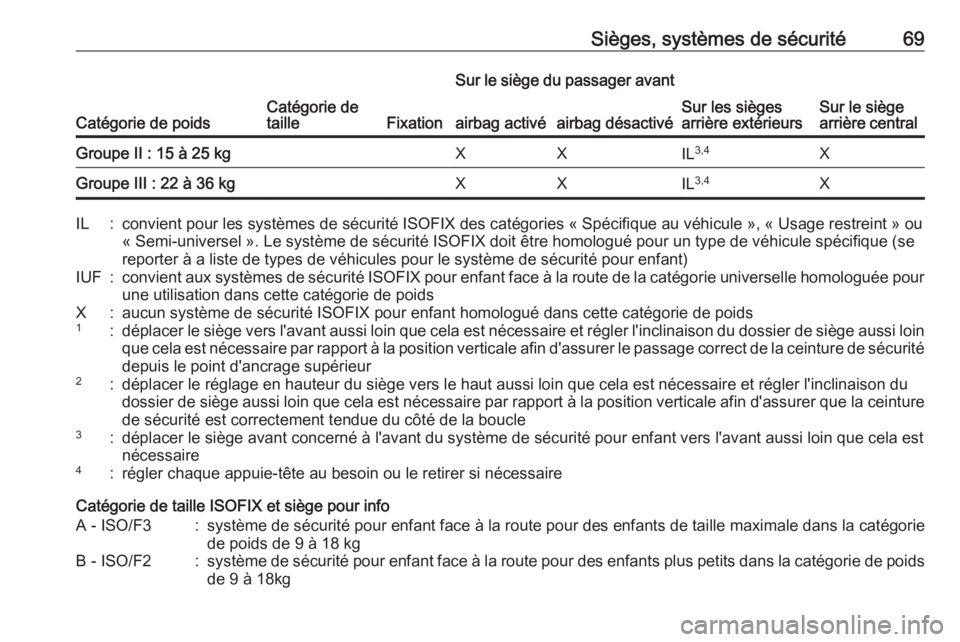

Sièges, systèmes de sécurité69
Catégorie de poidsCatégorie de
tailleFixation
Sur le siège du passager avant
Sur les sièges
arrière extérieursSur le siège
arrière centralairbag activéairbag désactivéGroupe II : 15 à 25 kgXXIL 3,4XGroupe III : 22 à 36 kgXXIL3,4XIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour un type de véhicule spécifique (se
reporter à a liste de types de véhicules pour le système de sécurité pour enfant)IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour une utilisation dans cette catégorie de poidsX:aucun système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler l'inclinaison du dossier de siège aussi loin
que cela est nécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le point d'ancrage supérieur2:déplacer le réglage en hauteur du siège vers le haut aussi loin que cela est nécessaire et régler l'inclinaison dudossier de siège aussi loin que cela est nécessaire par rapport à la position verticale afin d'assurer que la ceinture de sécurité est correctement tendue du côté de la boucle3:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaire
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kgB - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kg

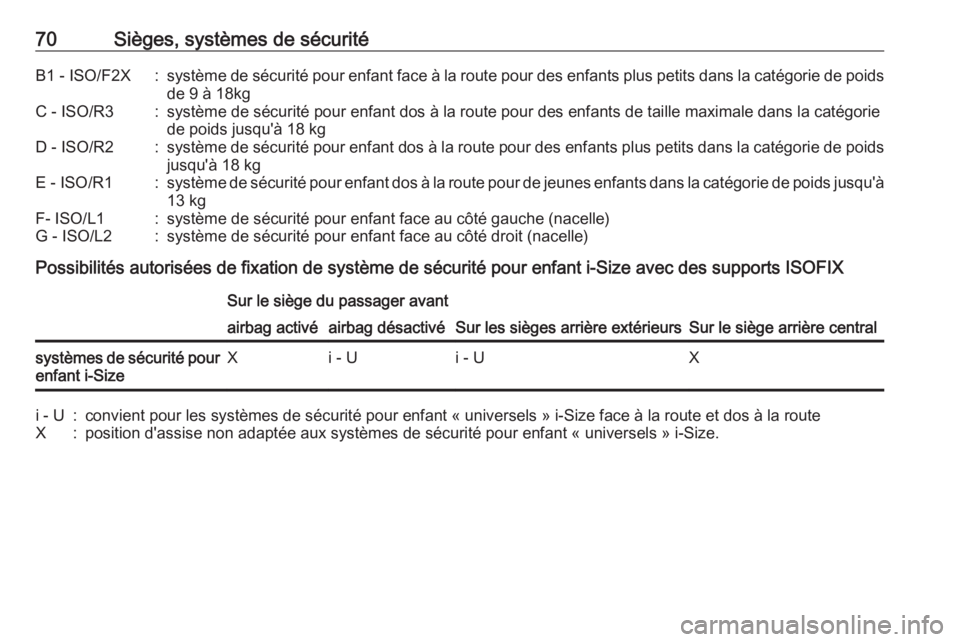

70Sièges, systèmes de sécuritéB1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kgD - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 18 kgE - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à
13 kgF- ISO/L1:système de sécurité pour enfant face au côté gauche (nacelle)G - ISO/L2:système de sécurité pour enfant face au côté droit (nacelle)
Possibilités autorisées de fixation de système de sécurité pour enfant i-Size avec des supports ISOFIX
Sur le siège du passager avant
Sur les sièges arrière extérieursSur le siège arrière central
airbag activéairbag désactivésystèmes de sécurité pour
enfant i-SizeXi - Ui - UXi - U:convient pour les systèmes de sécurité pour enfant « universels » i-Size face à la route et dos à la routeX:position d'assise non adaptée aux systèmes de sécurité pour enfant « universels » i-Size.

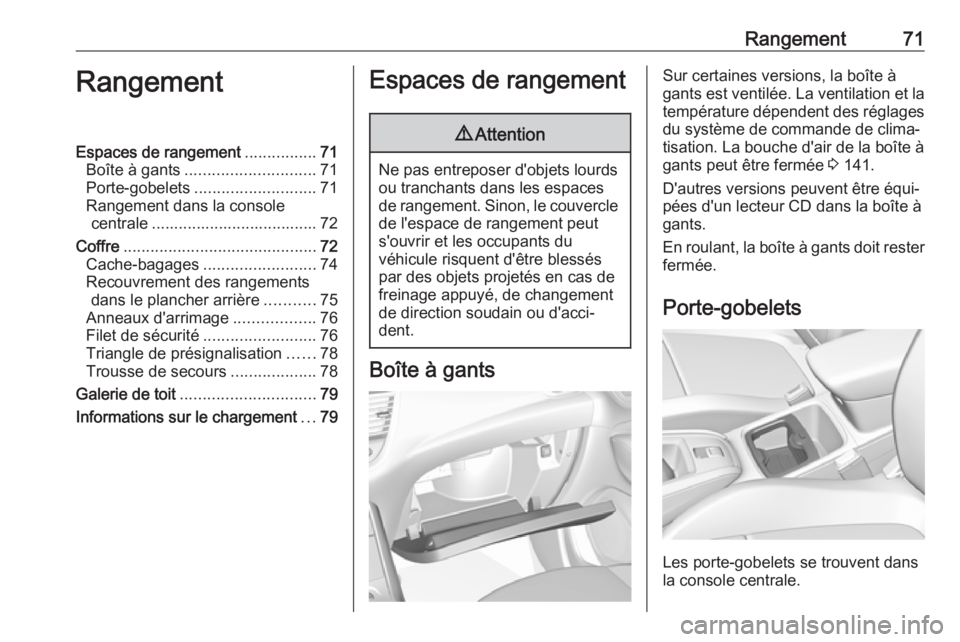

Rangement71RangementEspaces de rangement................71
Boîte à gants ............................. 71
Porte-gobelets ........................... 71
Rangement dans la console centrale ..................................... 72
Coffre ........................................... 72
Cache-bagages ......................... 74
Recouvrement des rangements dans le plancher arrière ...........75
Anneaux d'arrimage ..................76
Filet de sécurité ......................... 76
Triangle de présignalisation ......78
Trousse de secours ...................78
Galerie de toit .............................. 79
Informations sur le chargement ...79Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
Sur certaines versions, la boîte à
gants est ventilée. La ventilation et la
température dépendent des réglages du système de commande de clima‐
tisation. La bouche d'air de la boîte à
gants peut être fermée 3 141.
D'autres versions peuvent être équi‐
pées d'un lecteur CD dans la boîte à gants.
En roulant, la boîte à gants doit rester fermée.
Porte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.

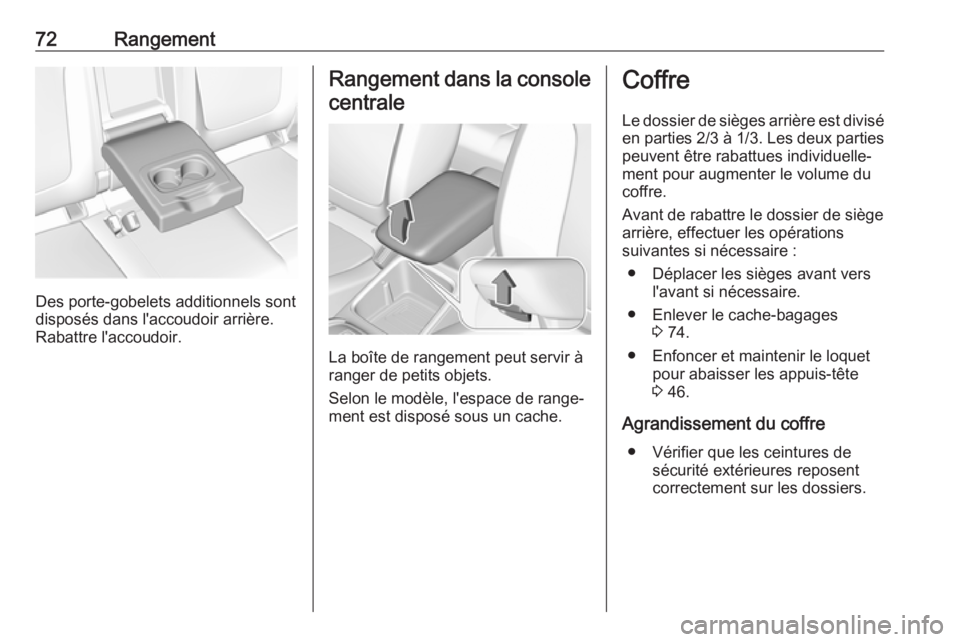

72Rangement
Des porte-gobelets additionnels sont
disposés dans l'accoudoir arrière.
Rabattre l'accoudoir.
Rangement dans la console
centrale
La boîte de rangement peut servir à
ranger de petits objets.
Selon le modèle, l'espace de range‐
ment est disposé sous un cache.
Coffre
Le dossier de sièges arrière est divisé en parties 2/3 à 1/3. Les deux parties
peuvent être rabattues individuelle‐
ment pour augmenter le volume du
coffre.
Avant de rabattre le dossier de siège
arrière, effectuer les opérations
suivantes si nécessaire :
● Déplacer les sièges avant vers l'avant si nécessaire.
● Enlever le cache-bagages 3 74.
● Enfoncer et maintenir le loquet pour abaisser les appuis-tête
3 46.
Agrandissement du coffre ● Vérifier que les ceintures de sécurité extérieures reposent
correctement sur les dossiers.

Rangement73
● Tirer la manette de déverrouil‐lage d'un ou des deux côtés exté‐
rieurs, et rabattre les dossiers sur l'assise.
● Ou bien rabattre le dossier des sièges depuis le coffre : tirer lecommutateur de la paroi gauche
ou droite du coffre pour rabattre
la partie correspondante du
dossier.9 Attention
Faire attention lors de l'actionne‐
ment des dossiers de siège arrière depuis le coffre. Le dossier se
replie avec beaucoup de force. Risque de blessure, en particulier
pour les enfants.
Vérifier que rien n'est fixé aux
sièges arrière ou posé sur l'assise.
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.
9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causerdes blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.

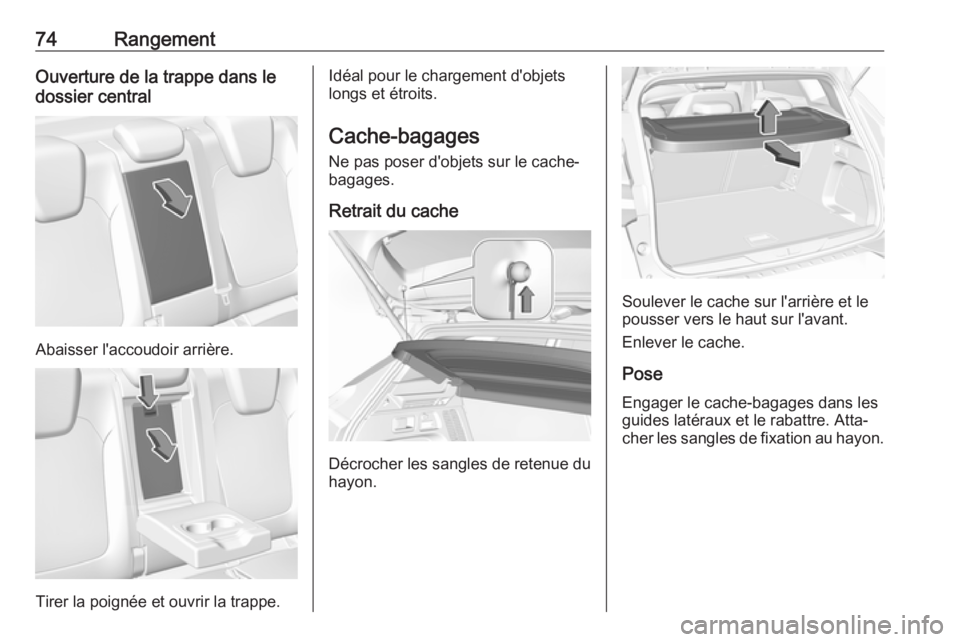

74RangementOuverture de la trappe dans le
dossier central
Abaisser l'accoudoir arrière.
Tirer la poignée et ouvrir la trappe.
Idéal pour le chargement d'objets
longs et étroits.
Cache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Retrait du cache
Décrocher les sangles de retenue du
hayon.
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Pose Engager le cache-bagages dans les
guides latéraux et le rabattre. Atta‐
cher les sangles de fixation au hayon.

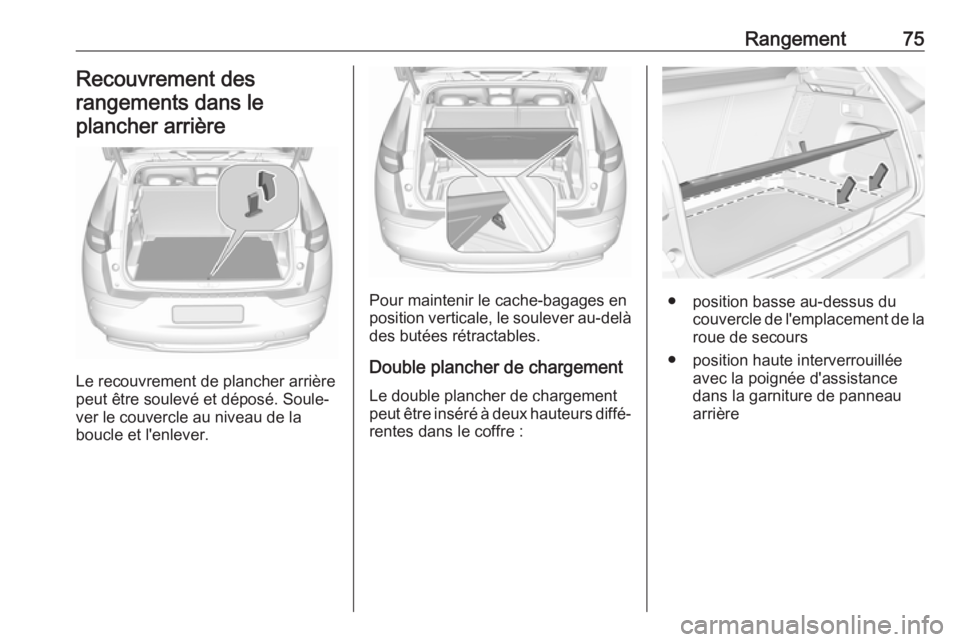

Rangement75Recouvrement des
rangements dans le plancher arrière
Le recouvrement de plancher arrière
peut être soulevé et déposé. Soule‐
ver le couvercle au niveau de la
boucle et l'enlever.
Pour maintenir le cache-bagages en
position verticale, le soulever au-delà des butées rétractables.
Double plancher de chargement
Le double plancher de chargement
peut être inséré à deux hauteurs diffé‐
rentes dans le coffre :● position basse au-dessus du couvercle de l'emplacement de laroue de secours
● position haute interverrouillée avec la poignée d'assistance
dans la garniture de panneau
arrière

76Rangement
Pour déposer, appuyer sur la poignée
pour déverrouiller le plancher de
chargement et lever en utilisant la
poignée.
S'il est monté en position supérieure,
l'espace compris entre le plancher de chargement et le couvercle de niche
de roue de secours peut être utilisé
comme compartiment de rangement.
Dans cette position, si les dossiers de
siège arrière sont rabattus vers
l'avant, il est possible de créer un
espace de chargement presque tota‐
lement plat.
En position supérieure, ce double
plancher de chargement peut résister
à une charge maximale de 100 kg. En
position inférieure, le double plancher
de chargement peut résister à la
charge maximale de 150 kg.
Anneaux d'arrimage
Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.
Filet de sécurité
Le filet de sécurité peut être monté
derrière les sièges arrière ou, si les
dossiers de siège arrière sont rabat‐
tus, derrière les sièges avant.
Le transport de personnes est interdit
derrière le filet de sécurité.
Pose
Derrière les sièges arrière
● Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges arrière : suspendre et engager la tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.

Rangement77
● Insérer les crochets de sanglesde sécurité dans les anneaux
d'arrimage derrière les sièges
arrière.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
● Les dossiers de siège arrière doivent être relevés.
Derrière les sièges avant
● Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges avant : suspendre et engager la
tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.
● Fixer les crochets des attaches du filet de sécurité dans les
boucles du plancher à l'avant des sièges arrière. Pour accéder à
ces boucles, enfoncer les parties perforées du couvercle de plan‐
cher des deux côtés.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
● Abaisser les appuis-tête et rabat‐
tre les dossiers de siège arrière
3 72.

78RangementDémontage
Tirer le volet au niveau du tendeur
des deux côtés pour libérer les atta‐
ches. Détacher les crochets des
boucles.
Décrocher les tiges du filet de sécu‐
rité des ouvertures d'installation du
cadre de toit.
Rouler le filet et le fixer avec une
sangle.
Triangle de présignalisation
Ranger le triangle de présignalisation
dans l'espace sur l'intérieur du hayon et le fixer au moyen de la bande
Velcro ®
.
Trousse de secours
Ranger la trousse de secours dans le
compartiment utilitaire sur le côté
droit du coffre.
