OPEL GRANDLAND X 2019 Uživatelská příručka (in Czech)

Péče o vozidlo2099Nebezpečí
Systém zapalování používá
mimořádně vysoké napětí.
Nedotýkejte se ho.
Kapota motoru
Otevření Otevřete dveře řidiče.
Zatáhněte za uvolňovací páčku
a vraťte jí do původní polohy.
Zatlačte bezpečnostní západku
směrem vzhůru a otevřete kapotu
motoru.
Zajistěte vzpěru kapoty.
Zavření
Před zavřením kapoty zatlačte vzpěru
do držáku.
Sklopte kapotu a nechte je spadnout
z malé výšky (20-25 cm). Zkontrolujte, zda je kapota zajištěná.Výstraha
Abyste předešli vytvoření
prohlubní, nezamačkujte kapotu do západky.
Motorový olej
Kontrolujte pravidelně hladinu
motorového oleje, abyste předešli poškození motoru. Ujistěte se, že je
použit motorový olej správné
specifikace.
Doporučené kapaliny a maziva
3 250.
Maximální spotřeba oleje je 0,6 l na
1 000 km.
Kontrolu provádějte s vozidlem na vodorovném povrchu. Motor musí mít
provozní teplotu a musí být vypnutý
minimálně 5 minut.

210Péče o vozidlo
Vytáhněte měrku, otřete ji a ji znovu
zcela zasuňte zpět. Znovu ji
vytáhněte a zkontrolujte výšku
hladiny motorového oleje.
Jakmile hladina motorového oleje
klesne na značku MIN, motorový olej
doplňte.
V závislosti na variantě motoru jsou
použity rozdílné měrky.
Doporučujeme použít stejně kvalitní
motorový olej, který byl použit při
poslední výměně.Hladina motorového oleje nesmí
překročit značku MAX na měrce.
Výstraha
Při přeplnění musí být nadbytečný
motorový olej vypuštěn nebo
odsát. Pokud je výška hladiny
oleje vyšší než maximální úroveň, nikdy nestartujte vozidlo
a kontaktujte servis.
Objemy provozních náplní 3 262.
Rovně nasaďte víčko a utáhněte jej.
Chladicí kapalina motoru
Výrobní náplň chladicí kapaliny
poskytuje ochranu proti zamrznutí
přibližně do -37 °C.Výstraha
Používejte pouze schválenou nemrznoucí kapalinu.
Chladicí kapalina a nemrznoucí
kapalina 3 250.
Hladina chladicí kapaliny
Výstraha
Příliš nízká hladina chladicí
kapaliny může způsobit poškození motoru.

Péče o vozidlo211
Když je chladicí systém studený,
měla by být hladina chladicí kapaliny nad značkou MIN. Pokud je hladina
nízká, proveďte doplnění.
9 Varování
Před otevřením víčka nechte
vychladnout motor. Opatrně
otevřete víčko, přičemž pomalu
uvolňujte tlak.
Při doplňování použijte směs 1:1
povoleného koncentrátu chladicí
kapaliny smíchaného s čistou vodou
z vodovodu. Pokud nemáte
koncentrát chladicí kapaliny
k dispozici, použijte čistou vodu
z vodovodu. Víčko pevně utáhněte.
Nechte zkontrolovat koncentraci
chladicí kapaliny a odstranit příčinu
úniku chladicí kapaliny v servisu.
Kapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím schválené
kapaliny do ostřikovačů, která
obsahuje nemrznoucí kapalinu.
Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Kapalina ostřikovače 3 250.
Brzdy
V případě minimální tloušťky
brzdového obložení se při brzdění
ozývá kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.

212Péče o vozidloBrzdová kapalina9Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami DANGER
(Nebezpečí) a MAX .
Jestliže hladina kapaliny je pod
značkou DANGER (Nebezpečí) ,
obraťte se pro pomoc na odbornou
dílnu.
Brzdová a spojková kapalina 3 250.
Akumulátor vozidla Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
3 124.
Výměna akumulátoru vozidla Poznámky
Jakákoliv odchylka od pokynů
uvedených v této kapitole může mít
za následek dočasnou deaktivaci
nebo narušení systému Stop – Start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Zajistěte, aby akumulátor byl vždy
nahrazen akumulátorem stejného
typu.
Akumulátor vozidla musí být
vyměněn odbornou dílnou.
Systém Stop-start 3 142.

Péče o vozidlo213Dobíjení akumulátoru vozidla9Varování
Při použití nabíječky akumulátorů
u vozidel se systémem stop-start
zajistěte, aby nabíjecí napětí
nepřekročilo 14,6 V. V opačném
případě může dojít k poškození
akumulátoru.
Startování pomocí startovacích
kabelů 3 239.
Výstražný štítek
Význam symbolů: ● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.Odvzdušnění palivového
systému u vznětovýchmotorů
Pokud jste zcela vyjeli nádrž, musí se
provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nenastartuje, vyhledejte
pomoc v servisu.
Výměna lišty stěrače
Čelní sklo

214Péče o vozidloVypněte zapalování.
Do jedné minuty po vypnutí
zapalování nastavte pomocí páčky
stěračů lišty stěračů do svislé polohy
na čelním skle.
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.

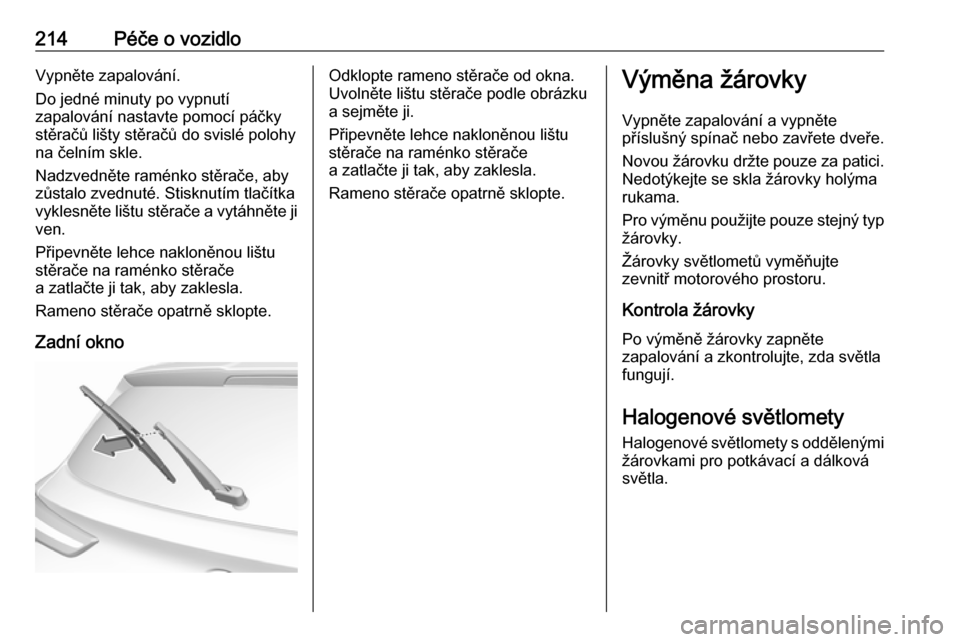

Zadní oknoOdklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu použijte pouze stejný typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety Halogenové světlomety s oddělenými
žárovkami pro potkávací a dálková
světla.

Péče o vozidlo215

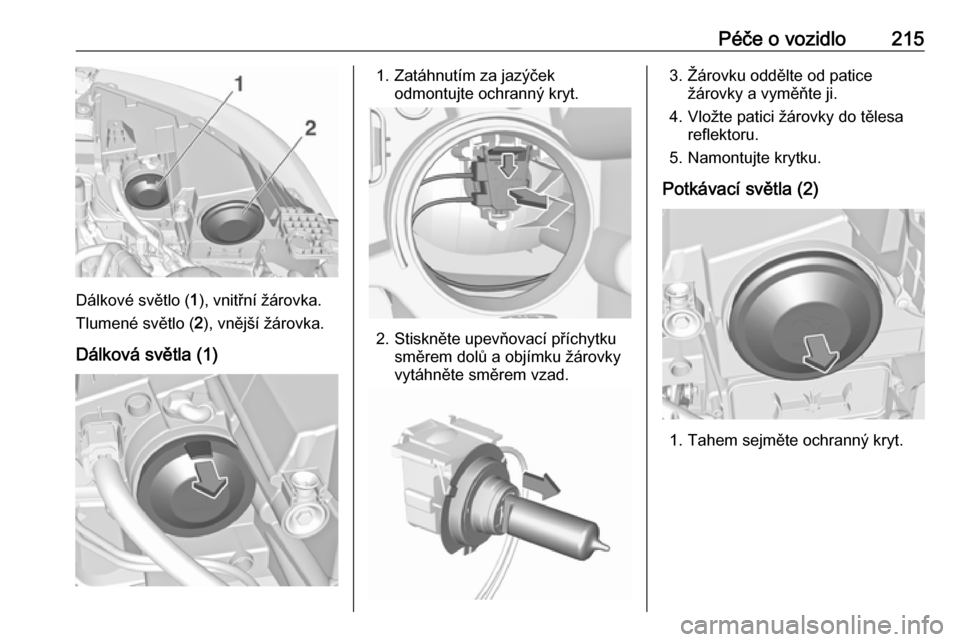

Dálkové světlo (1), vnitřní žárovka.
Tlumené světlo ( 2), vnější žárovka.
Dálková světla (1)
1. Zatáhnutím za jazýček odmontujte ochranný kryt.
2. Stiskněte upevňovací příchytku směrem dolů a objímku žárovky
vytáhněte směrem vzad.
3. Žárovku oddělte od patice žárovky a vyměňte ji.
4. Vložte patici žárovky do tělesa reflektoru.
5. Namontujte krytku.
Potkávací světla (2)
1. Tahem sejměte ochranný kryt.

216Péče o vozidlo

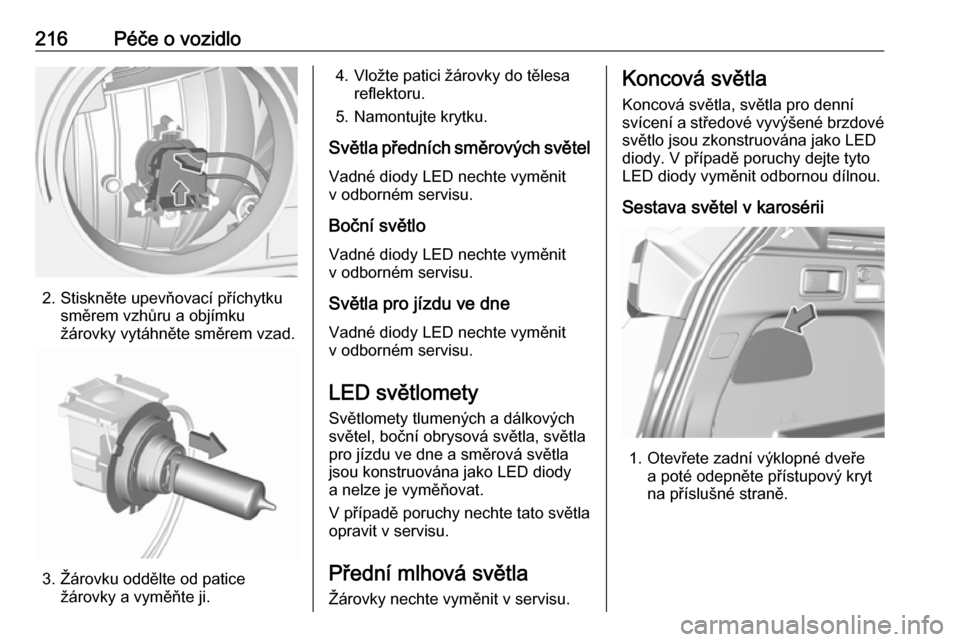

2. Stiskněte upevňovací příchytkusměrem vzhůru a objímku
žárovky vytáhněte směrem vzad.
3. Žárovku oddělte od patice žárovky a vyměňte ji.
4. Vložte patici žárovky do tělesareflektoru.
5. Namontujte krytku.
Světla předních směrových světel
Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světlo
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne
Vadné diody LED nechte vyměnit
v odborném servisu.
LED světlomety
Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a směrová světla jsou konstruována jako LED diody
a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.
Přední mlhová světla
Žárovky nechte vyměnit v servisu.Koncová světla Koncová světla, světla pro denní
svícení a středové vyvýšené brzdové
světlo jsou zkonstruována jako LED
diody. V případě poruchy dejte tyto
LED diody vyměnit odbornou dílnou.

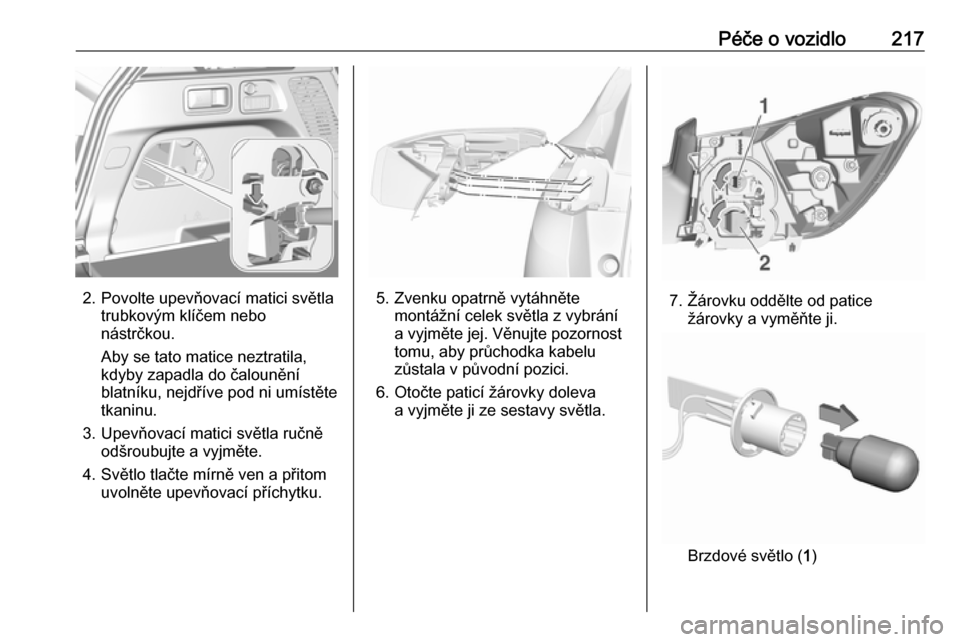

Sestava světel v karosérii
1. Otevřete zadní výklopné dveře a poté odepněte přístupový kryt
na příslušné straně.

Péče o vozidlo217
2. Povolte upevňovací matici světlatrubkovým klíčem nebo
nástrčkou.
Aby se tato matice neztratila,
kdyby zapadla do čalounění
blatníku, nejdříve pod ni umístěte
tkaninu.
3. Upevňovací matici světla ručně odšroubujte a vyjměte.
4. Světlo tlačte mírně ven a přitom uvolněte upevňovací příchytku.5. Zvenku opatrně vytáhněte montážní celek světla z vybrání
a vyjměte jej. Věnujte pozornost
tomu, aby průchodka kabelu
zůstala v původní pozici.

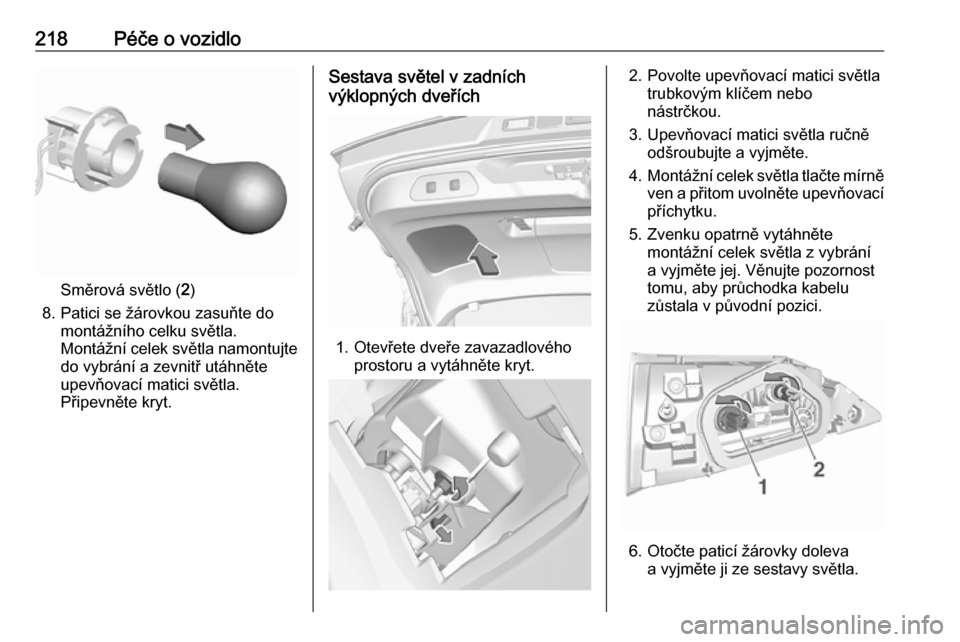

6. Otočte paticí žárovky doleva a vyjměte ji ze sestavy světla.7. Žárovku oddělte od patice žárovky a vyměňte ji.
Brzdové světlo ( 1)

218Péče o vozidlo
Směrová světlo (2)
8. Patici se žárovkou zasuňte do montážního celku světla.
Montážní celek světla namontujte
do vybrání a zevnitř utáhněte
upevňovací matici světla.
Připevněte kryt.
Sestava světel v zadních
výklopných dveřích
1. Otevřete dveře zavazadlového prostoru a vytáhněte kryt.
2. Povolte upevňovací matici světlatrubkovým klíčem nebo
nástrčkou.
3. Upevňovací matici světla ručně odšroubujte a vyjměte.
4. Montážní celek světla tlačte mírně
ven a přitom uvolněte upevňovací příchytku.
5. Zvenku opatrně vytáhněte montážní celek světla z vybrání
a vyjměte jej. Věnujte pozornost
tomu, aby průchodka kabelu
zůstala v původní pozici.
6. Otočte paticí žárovky doleva a vyjměte ji ze sestavy světla.
