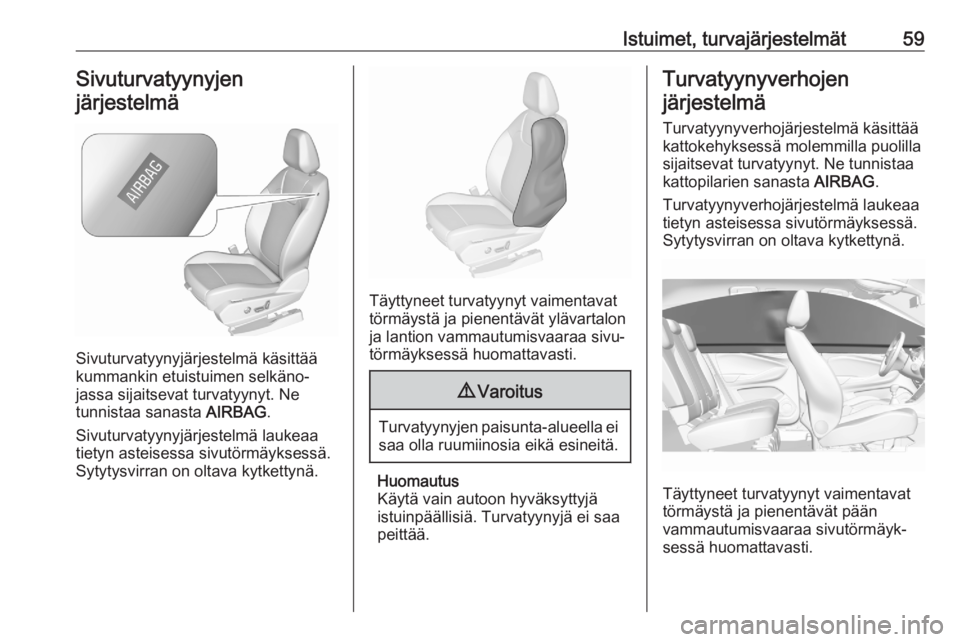

Istuimet, turvajärjestelmät59Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä käsittää
kummankin etuistuimen selkäno‐
jassa sijaitsevat turvatyynyt. Ne
tunnistaa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa
peittää.
Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa
kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään
vammautumisvaaraa sivutörmäyk‐
sessä huomattavasti.

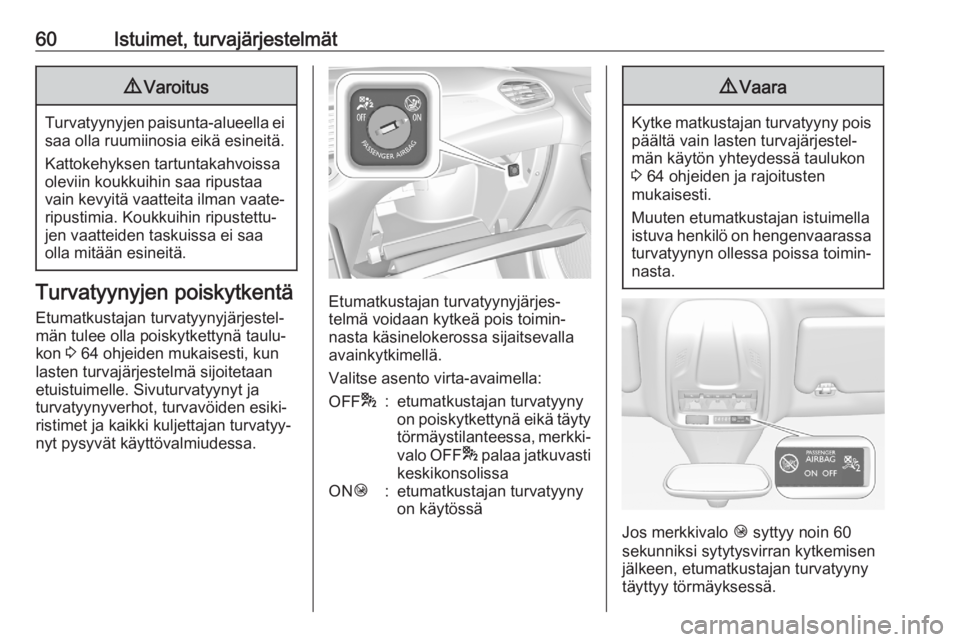

60Istuimet, turvajärjestelmät9Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjestel‐
män tulee olla poiskytkettynä taulu‐
kon 3 64 ohjeiden mukaisesti, kun
lasten turvajärjestelmä sijoitetaan
etuistuimelle. Sivuturvatyynyt ja
turvatyynyverhot, turvavöiden esiki‐
ristimet ja kaikki kuljettajan turvatyy‐
nyt pysyvät käyttövalmiudessa.Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois toimin‐
nasta käsinelokerossa sijaitsevalla
avainkytkimellä.
Valitse asento virta-avaimella:
OFF *:etumatkustajan turvatyyny
on poiskytkettynä eikä täyty törmäystilanteessa, merkki‐
valo OFF * palaa jatkuvasti
keskikonsolissaON Ó:etumatkustajan turvatyyny
on käytössä9 Vaara
Kytke matkustajan turvatyyny pois
päältä vain lasten turvajärjestel‐
män käytön yhteydessä taulukon
3 64 ohjeiden ja rajoitusten
mukaisesti.
Muuten etumatkustajan istuimella
istuva henkilö on hengenvaarassa turvatyynyn ollessa poissa toimin‐
nasta.
Jos merkkivalo Ó syttyy noin 60
sekunniksi sytytysvirran kytkemisen
jälkeen, etumatkustajan turvatyyny
täyttyy törmäyksessä.

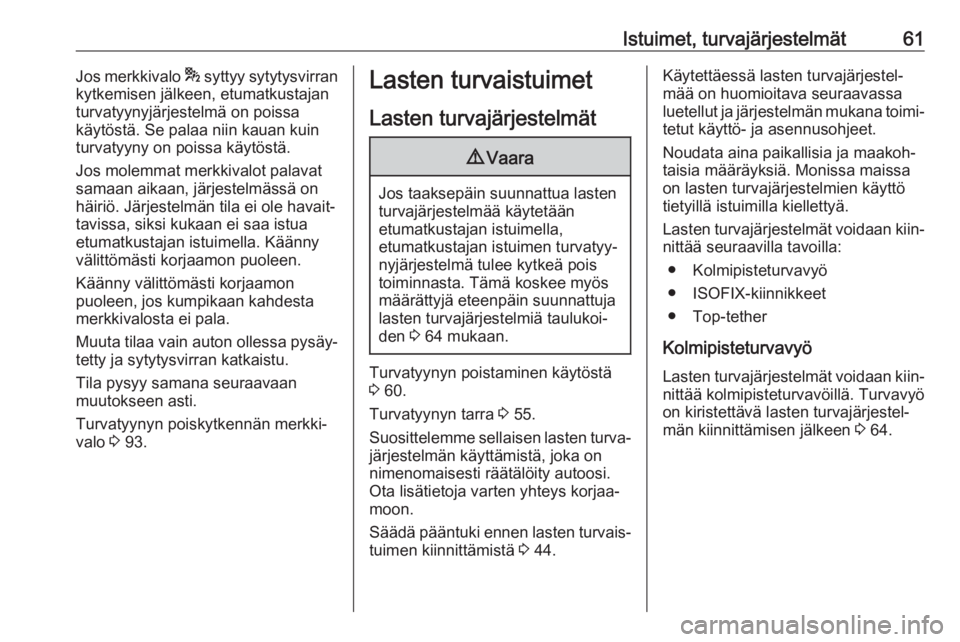

Istuimet, turvajärjestelmät61Jos merkkivalo * syttyy sytytysvirran
kytkemisen jälkeen, etumatkustajan
turvatyynyjärjestelmä on poissa
käytöstä. Se palaa niin kauan kuin
turvatyyny on poissa käytöstä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Käänny välittömästi korjaamon
puoleen, jos kumpikaan kahdesta
merkkivalosta ei pala.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 93.Lasten turvaistuimet
Lasten turvajärjestelmät9 Vaara
Jos taaksepäin suunnattua lasten
turvajärjestelmää käytetään
etumatkustajan istuimella,
etumatkustajan istuimen turvatyy‐
nyjärjestelmä tulee kytkeä pois
toiminnasta. Tämä koskee myös määrättyjä eteenpäin suunnattuja
lasten turvajärjestelmiä taulukoi‐
den 3 64 mukaan.
Turvatyynyn poistaminen käytöstä
3 60.
Turvatyynyn tarra 3 55.
Suosittelemme sellaisen lasten turva‐
järjestelmän käyttämistä, joka on
nimenomaisesti räätälöity autoosi.
Ota lisätietoja varten yhteys korjaa‐
moon.
Säädä pääntuki ennen lasten turvais‐
tuimen kiinnittämistä 3 44.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.
Lasten turvajärjestelmät voidaan kiin‐
nittää seuraavilla tavoilla:
● Kolmipisteturvavyö
● ISOFIX-kiinnikkeet
● Top-tether
Kolmipisteturvavyö
Lasten turvajärjestelmät voidaan kiin‐ nittää kolmipisteturvavöillä. Turvavyö
on kiristettävä lasten turvajärjestel‐ män kiinnittämisen jälkeen 3 64.

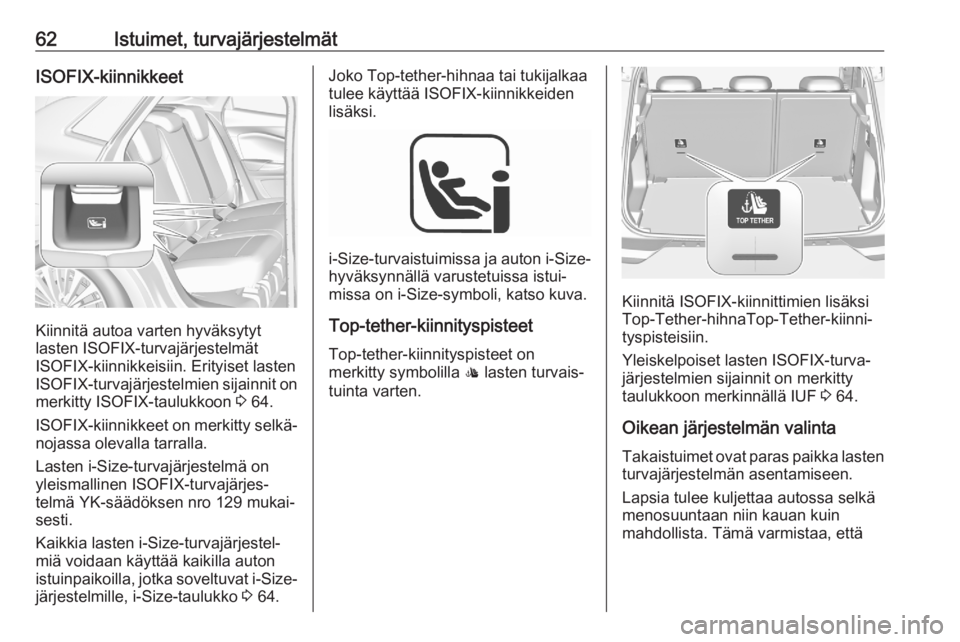

62Istuimet, turvajärjestelmätISOFIX-kiinnikkeet
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnikkeisiin. Erityiset lasten ISOFIX -turvajärjestelmien sijainnit on
merkitty ISOFIX-taulukkoon 3 64.
ISOFIX -kiinnikkeet on merkitty selkä‐
nojassa olevalla tarralla.
Lasten i-Size-turvajärjestelmä on
yleismallinen ISOFIX-turvajärjes‐
telmä YK-säädöksen nro 129 mukai‐ sesti.
Kaikkia lasten i-Size-turvajärjestel‐
miä voidaan käyttää kaikilla auton
istuinpaikoilla, jotka soveltuvat i-Size-
järjestelmille, i-Size-taulukko 3 64.
Joko Top-tether-hihnaa tai tukijalkaa
tulee käyttää ISOFIX-kiinnikkeiden
lisäksi.
i-Size -turvaistuimissa ja auton i-Size-
hyväksynnällä varustetuissa istui‐ missa on i-Size-symboli, katso kuva.
Top-tether-kiinnityspisteetTop-tether-kiinnityspisteet on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Kiinnitä ISOFIX-kiinnittimien lisäksi
Top-Tether-hihnaTop-Tether-kiinni‐
tyspisteisiin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 64.
Oikean järjestelmän valinta
Takaistuimet ovat paras paikka lasten turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että

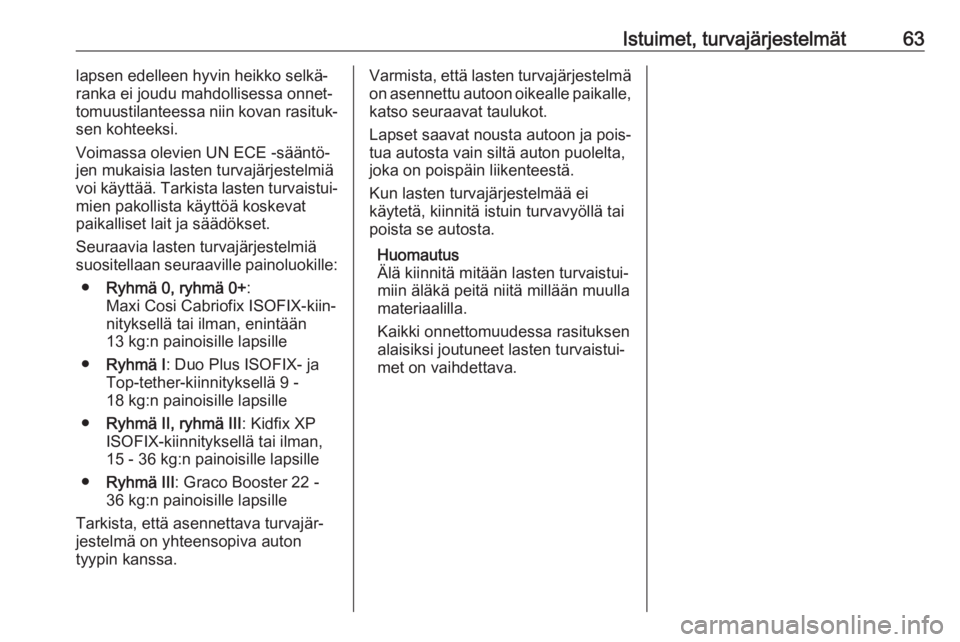

Istuimet, turvajärjestelmät63lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐ tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐
jen mukaisia lasten turvajärjestelmiä
voi käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Seuraavia lasten turvajärjestelmiä
suositellaan seuraaville painoluokille:
● Ryhmä 0, ryhmä 0+ :
Maxi Cosi Cabriofix ISOFIX-kiin‐ nityksellä tai ilman, enintään
13 kg:n painoisille lapsille
● Ryhmä I : Duo Plus ISOFIX- ja
Top-tether-kiinnityksellä 9 -
18 kg:n painoisille lapsille
● Ryhmä II, ryhmä III : Kidfix XP
ISOFIX-kiinnityksellä tai ilman,
15 - 36 kg:n painoisille lapsille
● Ryhmä III : Graco Booster 22 -
36 kg:n painoisille lapsille
Tarkista, että asennettava turvajär‐ jestelmä on yhteensopiva auton
tyypin kanssa.Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

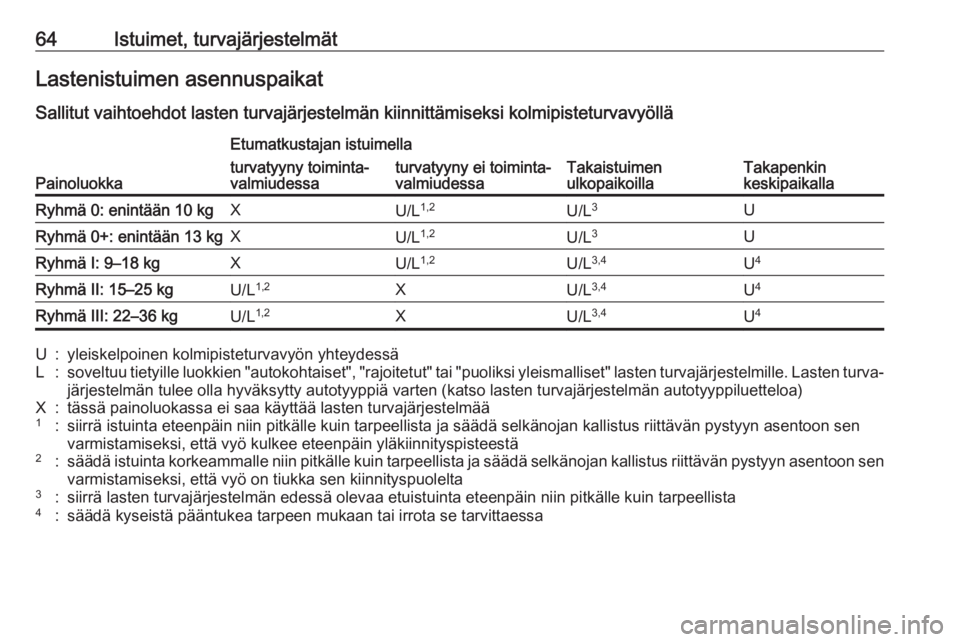

64Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut vaihtoehdot lasten turvajärjestelmän kiinnittämiseksi kolmipisteturvavyöllä
Painoluokka
Etumatkustajan istuimella
Takaistuimen
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toiminta‐
valmiudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU/L 1,2U/L 3URyhmä 0+: enintään 13 kgXU/L1,2U/L3URyhmä I: 9–18 kgXU/L 1,2U/L3,4U4Ryhmä II: 15–25 kgU/L 1,2XU/L3,4U4Ryhmä III: 22–36 kgU/L 1,2XU/L3,4U4U:yleiskelpoinen kolmipisteturvavyön yhteydessäL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" lasten turvajärjestelmille. Lasten turva‐
järjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluetteloa)X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon senvarmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa

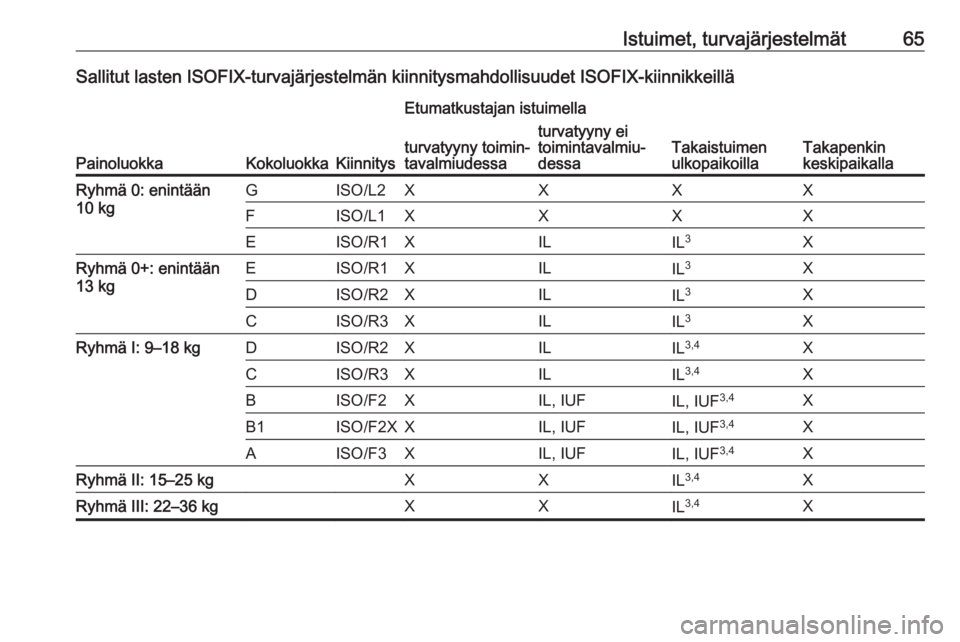

Istuimet, turvajärjestelmät65Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeillä
PainoluokkaKokoluokkaKiinnitys
Etumatkustajan istuimella
Takaistuimen
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimin‐
tavalmiudessaturvatyyny ei
toimintavalmiu‐
dessaRyhmä 0: enintään
10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XRyhmä 0+: enintään
13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XRyhmä I: 9–18 kgDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF 3,4XAISO/F3XIL, IUFIL, IUF3,4XRyhmä II: 15–25 kgXXIL3,4XRyhmä III: 22–36 kgXXIL3,4X

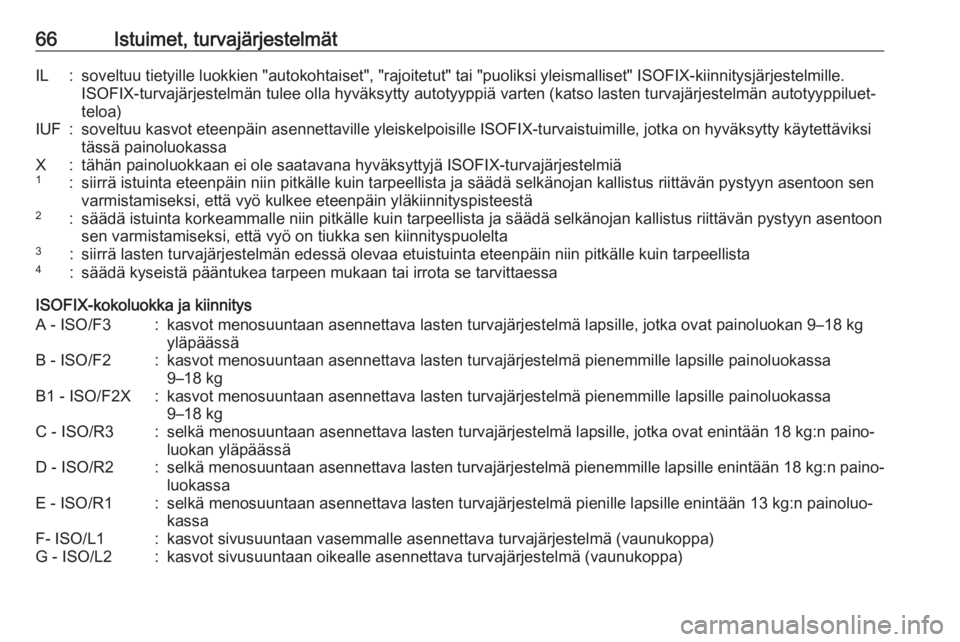

66Istuimet, turvajärjestelmätIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-turvajärjestelmän tulee olla hyväksytty autotyyppiä varten (katso lasten turvajärjestelmän autotyyppiluet‐
teloa)IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä1:siirrä istuinta eteenpäin niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon senvarmistamiseksi, että vyö kulkee eteenpäin yläkiinnityspisteestä2:säädä istuinta korkeammalle niin pitkälle kuin tarpeellista ja säädä selkänojan kallistus riittävän pystyyn asentoon
sen varmistamiseksi, että vyö on tiukka sen kiinnityspuolelta3:siirrä lasten turvajärjestelmän edessä olevaa etuistuinta eteenpäin niin pitkälle kuin tarpeellista4:säädä kyseistä pääntukea tarpeen mukaan tai irrota se tarvittaessa
ISOFIX-kokoluokka ja kiinnitys
A - ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg yläpäässäB - ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 - ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC - ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD - ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassaF- ISO/L1:kasvot sivusuuntaan vasemmalle asennettava turvajärjestelmä (vaunukoppa)G - ISO/L2:kasvot sivusuuntaan oikealle asennettava turvajärjestelmä (vaunukoppa)

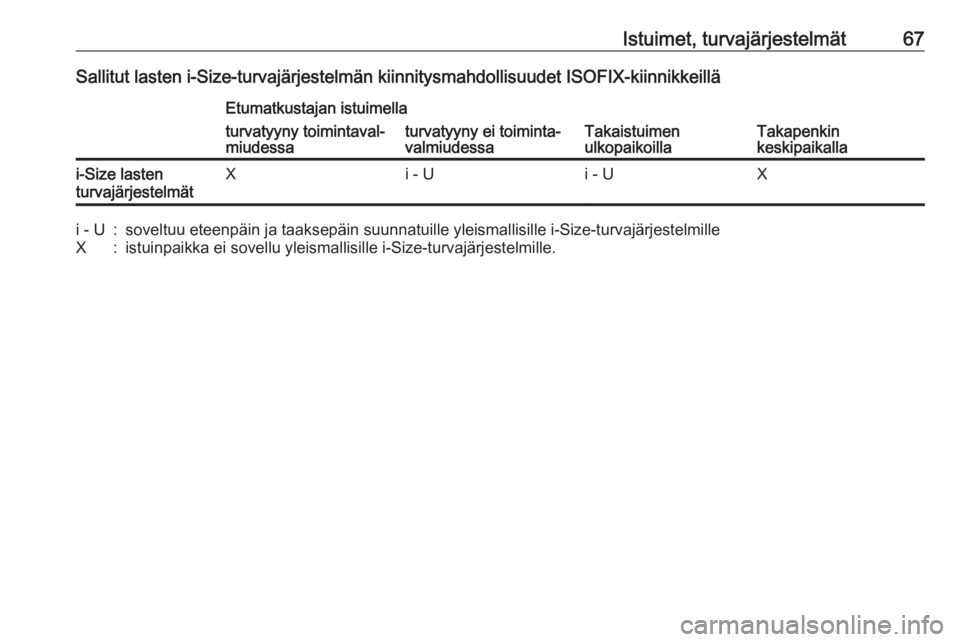

Istuimet, turvajärjestelmät67Sallitut lasten i-Size-turvajärjestelmän kiinnitysmahdollisuudet ISOFIX-kiinnikkeilläEtumatkustajan istuimella
Takaistuimen
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toiminta‐
valmiudessai-Size lasten
turvajärjestelmätXi - Ui - UXi - U:soveltuu eteenpäin ja taaksepäin suunnatuille yleismallisille i-Size-turvajärjestelmilleX:istuinpaikka ei sovellu yleismallisille i-Size-turvajärjestelmille.

68SäilytysSäilytysSäilytystilat................................... 68
Käsinelokero .............................. 68
Mukinpitimet .............................. 68
Keskikonsolin säilytystila ...........69
Tavaratila ..................................... 69
Tavaratilan suoja .......................71
Tavaratilan lattian suojalevy ......72
Kiinnityssilmukat ........................73
Turvaverkko ............................... 73
Varoituskolmio ........................... 75
Ensiapupakkaus ........................75
Kattotelinejärjestelmä ..................75
Kattoteline ................................. 75
Lastaustietoa ............................... 76Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Joissakin versioissa käsinelokero on
tuuletettu. Tuuletus ja lämpötila riip‐
puvat lämmitys- ja ilmastointijärjestel‐
män asetuksista. Käsinelokeron
tuuletussuulake voidaan sulkea
3 133.
Toisissa versioissa käsinelokerossa
voi olla CD-soitin.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.
