Page 80 of 289

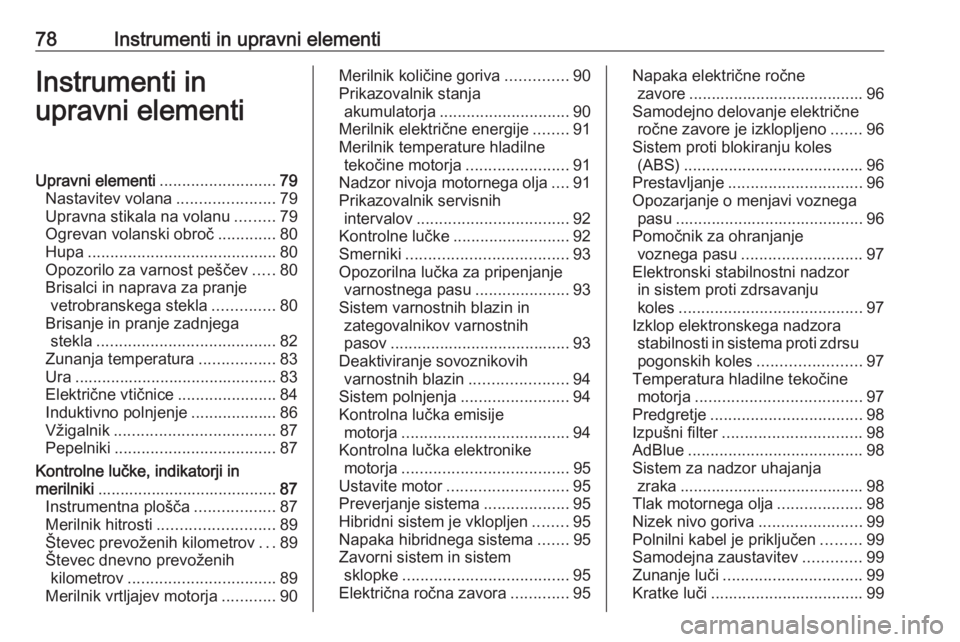

78Instrumenti in upravni elementiInstrumenti in
upravni elementiUpravni elementi ..........................79
Nastavitev volana ......................79
Upravna stikala na volanu .........79
Ogrevan volanski obroč .............80
Hupa .......................................... 80
Opozorilo za varnost peščev .....80
Brisalci in naprava za pranje vetrobranskega stekla ..............80
Brisanje in pranje zadnjega stekla ........................................ 82
Zunanja temperatura .................83
Ura ............................................. 83
Električne vtičnice ......................84
Induktivno polnjenje ...................86
Vžigalnik .................................... 87
Pepelniki .................................... 87
Kontrolne lučke, indikatorji in
merilniki ........................................ 87
Instrumentna plošča ..................87
Merilnik hitrosti .......................... 89
Števec prevoženih kilometrov ...89
Števec dnevno prevoženih kilometrov ................................. 89
Merilnik vrtljajev motorja ............90Merilnik količine goriva ..............90
Prikazovalnik stanja akumulatorja ............................. 90
Merilnik električne energije ........91
Merilnik temperature hladilne tekočine motorja .......................91
Nadzor nivoja motornega olja ....91
Prikazovalnik servisnih intervalov .................................. 92
Kontrolne lučke .......................... 92
Smerniki .................................... 93
Opozorilna lučka za pripenjanje varnostnega pasu .....................93
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ........................................ 93
Deaktiviranje sovoznikovih varnostnih blazin ......................94
Sistem polnjenja ........................94
Kontrolna lučka emisije motorja ..................................... 94
Kontrolna lučka elektronike motorja ..................................... 95
Ustavite motor ........................... 95
Preverjanje sistema ...................95
Hibridni sistem je vklopljen ........95
Napaka hibridnega sistema .......95
Zavorni sistem in sistem sklopke ..................................... 95
Električna ročna zavora .............95Napaka električne ročne
zavore ....................................... 96
Samodejno delovanje električne ročne zavore je izklopljeno .......96
Sistem proti blokiranju koles (ABS) ........................................ 96
Prestavljanje .............................. 96
Opozarjanje o menjavi voznega pasu .......................................... 96
Pomočnik za ohranjanje voznega pasu ........................... 97
Elektronski stabilnostni nadzor in sistem proti zdrsavanju
koles ......................................... 97
Izklop elektronskega nadzora stabilnosti in sistema proti zdrsu
pogonskih koles .......................97
Temperatura hladilne tekočine motorja ..................................... 97
Predgretje .................................. 98
Izpušni filter ............................... 98
AdBlue ....................................... 98
Sistem za nadzor uhajanja zraka ......................................... 98
Tlak motornega olja ...................98
Nizek nivo goriva .......................99
Polnilni kabel je priključen .........99
Samodejna zaustavitev .............99
Zunanje luči ............................... 99
Kratke luči .................................. 99
Page 90 of 289

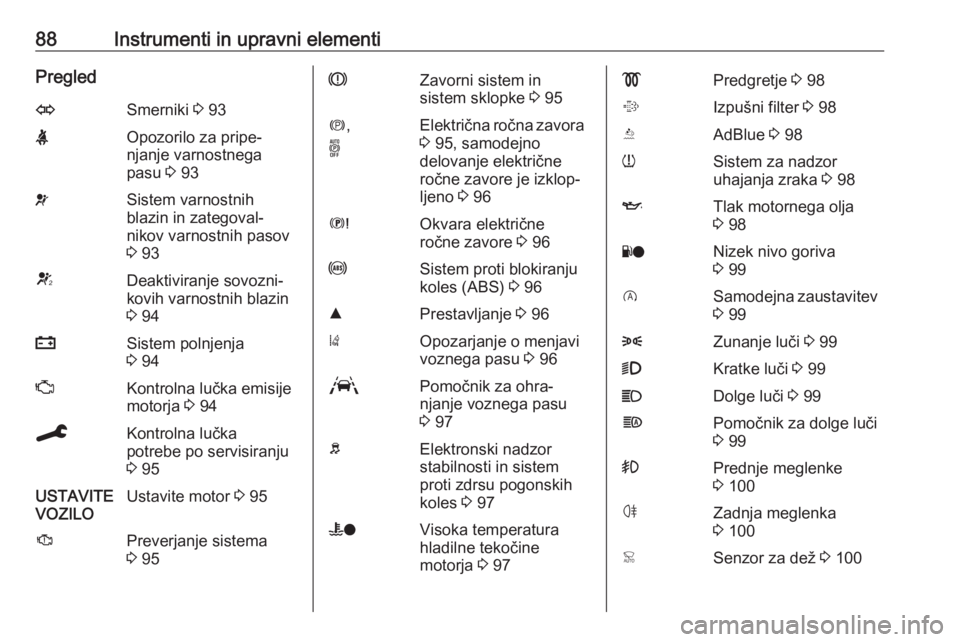

88Instrumenti in upravni elementiPregledOSmerniki 3 93XOpozorilo za pripe‐
njanje varnostnega
pasu 3 93vSistem varnostnih
blazin in zategoval‐
nikov varnostnih pasov
3 93VDeaktiviranje sovozni‐
kovih varnostnih blazin
3 94pSistem polnjenja
3 94ZKontrolna lučka emisije
motorja 3 94CKontrolna lučka
potrebe po servisiranju
3 95USTAVITE
VOZILOUstavite motor 3 95JPreverjanje sistema
3 95RZavorni sistem in
sistem sklopke 3 95m ,
oElektrična ročna zavora 3 95, samodejno
delovanje električne
ročne zavore je izklop‐
ljeno 3 96EOkvara električne
ročne zavore 3 96uSistem proti blokiranju
koles (ABS) 3 96RPrestavljanje 3 96)Opozarjanje o menjavi
voznega pasu 3 96LPomočnik za ohra‐
njanje voznega pasu
3 97bElektronski nadzor
stabilnosti in sistem
proti zdrsu pogonskih
koles 3 97WoVisoka temperatura
hladilne tekočine
motorja 3 97!Predgretje 3 98%Izpušni filter 3 98YAdBlue 3 98wSistem za nadzor
uhajanja zraka 3 98ITlak motornega olja
3 98YoNizek nivo goriva
3 99DSamodejna zaustavitev
3 998Zunanje luči 3 999Kratke luči 3 99CDolge luči 3 99fPomočnik za dolge luči
3 99>Prednje meglenke
3 100øZadnja meglenka
3 100
Page 100 of 289
98Instrumenti in upravni elementiSvarilo
Previsoka temperatura hladilne
tekočine.
Nemudoma preverite nivo hladilne tekočine 3 219.
Če je nivo hladilne tekočine zadosten, poiščite strokovno pomoč.
Predgretje
! sveti rumeno.
Predgretje dizelskega motorja je
vklopljeno. Deluje le pri nizkih
zunanjih temperaturah. Motor
zaženite, ko kontrolna lučka ugasne.
Zagon motorja 3 139.
Izpušni filter
% ali C zasveti v rumeni barvi.
Izpušni filter je treba očistiti.
Nadaljujte vožnjo, dokler krmilna
lučka ne ugasne.
Začasno zasveti
Začetek zasičenosti filtra izpuha.
Takoj ko bo mogoče, zaženite
postopek čiščenja z vožnjo pri hitrosti
najmanj 60 km/h.
Neprekinjeno sveti
Znak, da je premalo aditiva. Poiščite
strokovno pomoč v servisni delavnici.
Izpušni filter 3 144.
AdBlue Y sveti ali utripa rumeno.
Sveti rumeno
Preostala razdalja, ki jo lahko še
prevozite, je med 600 km in
2.400 km.
Utripa rumeno
Preostala razdalja, ki jo lahko še
prevozite, je med 0 in 600 km.
Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen. Dolijete lahko največ
10 l tekočine AdBlue.
AdBlue 3 145.Sistem za nadzor uhajanja
zraka
w sveti ali utripa rumeno.
Sveti
Znižanje tlak v pnevmatiki enega ali več koles. Nemudoma ustavite vozilo in preverite tlak pnevmatik.
Utripa Motnje v sistemu. Poiščite servisno
delavnico.
Sistem za nadzor uhajanja zraka
3 237.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Page 103 of 289

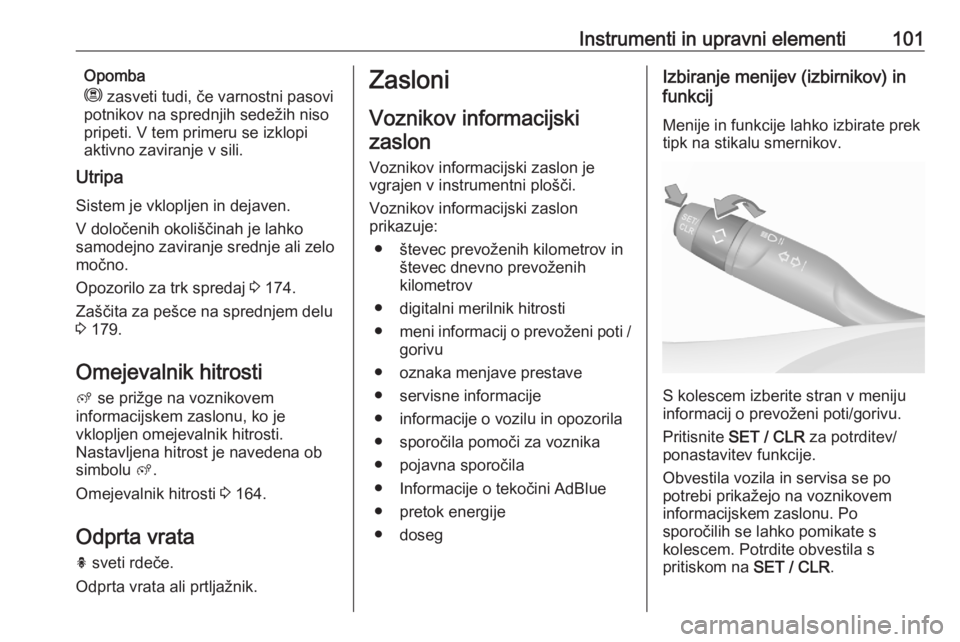

Instrumenti in upravni elementi101Opomba
m zasveti tudi, če varnostni pasovi
potnikov na sprednjih sedežih niso
pripeti. V tem primeru se izklopi
aktivno zaviranje v sili.
Utripa
Sistem je vklopljen in dejaven.
V določenih okoliščinah je lahko
samodejno zaviranje srednje ali zelo
močno.
Opozorilo za trk spredaj 3 174.
Zaščita za pešce na sprednjem delu
3 179.
Omejevalnik hitrosti
ß se prižge na voznikovem
informacijskem zaslonu, ko je
vklopljen omejevalnik hitrosti.
Nastavljena hitrost je navedena ob
simbolu ß.
Omejevalnik hitrosti 3 164.
Odprta vrata h sveti rdeče.
Odprta vrata ali prtljažnik.Zasloni
Voznikov informacijskizaslon
Voznikov informacijski zaslon je
vgrajen v instrumentni plošči.
Voznikov informacijski zaslon
prikazuje:
● števec prevoženih kilometrov in števec dnevno prevoženih
kilometrov
● digitalni merilnik hitrosti
● meni informacij o prevoženi poti /
gorivu
● oznaka menjave prestave
● servisne informacije
● informacije o vozilu in opozorila
● sporočila pomoči za voznika
● pojavna sporočila
● Informacije o tekočini AdBlue
● pretok energije
● dosegIzbiranje menijev (izbirnikov) in
funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
S kolescem izberite stran v meniju
informacij o prevoženi poti/gorivu.
Pritisnite SET / CLR za potrditev/
ponastavitev funkcije.
Obvestila vozila in servisa se po
potrebi prikažejo na voznikovem
informacijskem zaslonu. Po
sporočilih se lahko pomikate s
kolescem. Potrdite obvestila s
pritiskom na SET / CLR.
Page 105 of 289
Instrumenti in upravni elementi103Prikaz povprečne hitrosti vozila.
Kadarkoli lahko sprožite novo
meritev.
Povprečna poraba goriva
Prikaz povprečne porabe goriva.
Merjenje je mogoče kadar koli
ponastaviti in znova začeti s privzeto vrednostjo.
Prevožena pot
Prikaže trenutno prevoženo razdaljo
2 od zadnje ponastavitve.
Vrednost prevožene razdalje 2
ponastavite tako, da pritisnete gumb
SET / CLR in ga držite nekaj sekund.
Stran digitalnega prikaza hitrosti
Prikaz trenutne hitrosti vozila.
Števec časa funkcije Autostop
Števec, ki sešteva čas, ki ste ga med
potjo porabili v načinu Autostop.
Ponastavi se vsakič, ko izklopite
kontakt.
Stran kompasa
Prikaže geografsko smer vožnje.Prazna stran
Informacije o prevoženi razdalji / porabi goriva niso prikazane.
AdBlue Pritiskajte CHECK, dokler se ne
prikaže meni AdBlue.
Doseg s tekočino AdBlue
Kaže ocenjeni nivo tekočine AdBlue.
Sporočilo vas obvešča, ali je tekočine
dovolj ali premalo.
3 145.
Pretok energije Prikazuje trenutni pretok energije v
hibridnem sistem, npr. ko vozilo
deluje v električnem načinu ali med
obnavljanjem energije.
Doseg Prikazuje izbrani način vožnje, doseg visokonapetostnega akumulatorja in
kombinirani doseg, npr. doseg
visokonapetostnega akumulatorja in
rezervoarja za gorivo.Informacijski prikazovalnik
Informacijski zaslon je na armaturni
plošči v bližini instrumentne plošče.
Odvisno od konfiguracije vozila je v
vozilu lahko vgrajen
● Grafični informacijski
prikazovalnik
ali
● 7-palčni barvni informacijski
prikazovalnik s funkcijami
zaslona na dotik
ali
● 8-palčni barvni informacijski
prikazovalnik s funkcijami
zaslona na dotik
Informacijski prikazi lahko kažejo: ● uro 3 83
● zunanjo temperaturo 3 83
● datum 3 83
● Infotainment sistem; glejte opis v
navodilih za uporabo
Infotainment sistema
● prikaz vzvratne kamere 3 192
● prikaz panoramskega sistema 3 189
Page 138 of 289

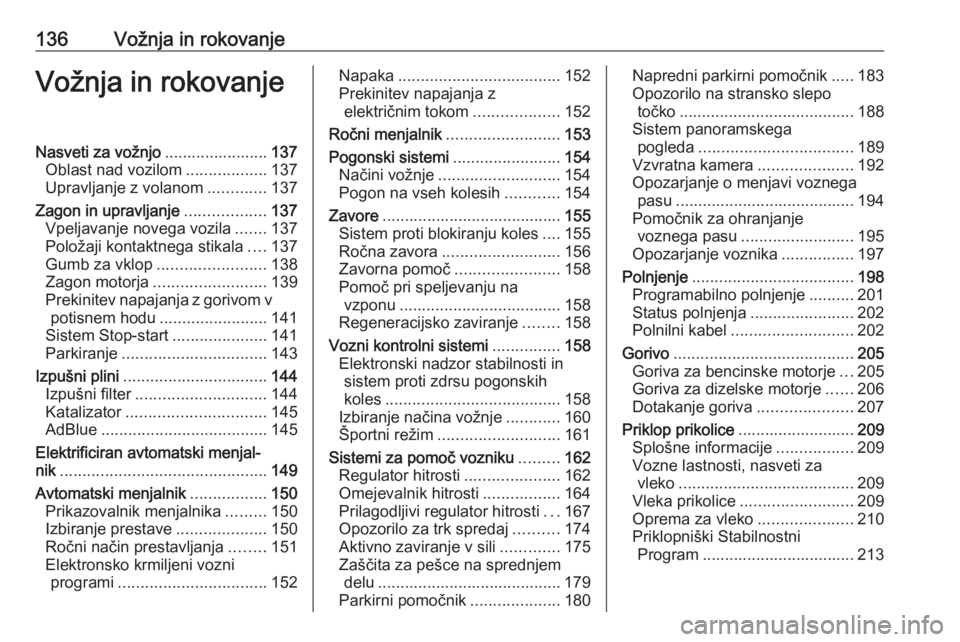

136Vožnja in rokovanjeVožnja in rokovanjeNasveti za vožnjo.......................137
Oblast nad vozilom ..................137
Upravljanje z volanom .............137
Zagon in upravljanje ..................137
Vpeljavanje novega vozila .......137
Položaji kontaktnega stikala ....137
Gumb za vklop ........................ 138
Zagon motorja ......................... 139
Prekinitev napajanja z gorivom v potisnem hodu ........................ 141
Sistem Stop-start .....................141
Parkiranje ................................ 143
Izpušni plini ................................ 144
Izpušni filter ............................. 144
Katalizator ............................... 145
AdBlue ..................................... 145
Elektrificiran avtomatski menjal‐ nik .............................................. 149
Avtomatski menjalnik .................150
Prikazovalnik menjalnika .........150
Izbiranje prestave ....................150
Ročni način prestavljanja ........151
Elektronsko krmiljeni vozni programi ................................. 152Napaka.................................... 152
Prekinitev napajanja z električnim tokom ...................152
Ročni menjalnik ......................... 153
Pogonski sistemi ........................154
Načini vožnje ........................... 154
Pogon na vseh kolesih ............154
Zavore ........................................ 155
Sistem proti blokiranju koles ....155
Ročna zavora .......................... 156
Zavorna pomoč .......................158
Pomoč pri speljevanju na vzponu .................................... 158
Regeneracijsko zaviranje ........158
Vozni kontrolni sistemi ...............158
Elektronski nadzor stabilnosti in sistem proti zdrsu pogonskih
koles ....................................... 158
Izbiranje načina vožnje ............160
Športni režim ........................... 161
Sistemi za pomoč vozniku .........162
Regulator hitrosti .....................162
Omejevalnik hitrosti .................164
Prilagodljivi regulator hitrosti ...167
Opozorilo za trk spredaj ..........174
Aktivno zaviranje v sili .............175
Zaščita za pešce na sprednjem delu ......................................... 179
Parkirni pomočnik ....................180Napredni parkirni pomočnik .....183
Opozorilo na stransko slepo točko ....................................... 188
Sistem panoramskega pogleda .................................. 189
Vzvratna kamera .....................192
Opozarjanje o menjavi voznega pasu ........................................ 194
Pomočnik za ohranjanje voznega pasu ......................... 195
Opozarjanje voznika ................197
Polnjenje .................................... 198
Programabilno polnjenje ..........201
Status polnjenja .......................202
Polnilni kabel ........................... 202
Gorivo ........................................ 205
Goriva za bencinske motorje ...205
Goriva za dizelske motorje ......206
Dotakanje goriva .....................207
Priklop prikolice .......................... 209
Splošne informacije .................209
Vozne lastnosti, nasveti za vleko ....................................... 209
Vleka prikolice ......................... 209
Oprema za vleko .....................210
Priklopniški Stabilnostni Program .................................. 213
Page 147 of 289
Vožnja in rokovanje145Začetek nasičenosti filtra izpuha
označuje začasni vklop indikatorja
% ali C , ob tem pa se na
voznikovem informacijskem zaslonu
prikaže ustrezno sporočilo.
Takoj ko bo mogoče, izvedite
postopek regeneracije filtra z vožnjo
nad 60 km/h, dokler kontrolna lučka
ne ugasne.
Opomba
Pri novem vozilu bo morda pri prvi uporabi regeneracije filtra izpuha
mogoče opaziti vonj po zažganem,
kar je normalno. Po daljšem
delovanju vozila pri zelo nizki hitrosti
ali v prostem teku bo pri
pospeševanju iz izpuha izhajala
vodna para. To ne vpliva na
delovanje vozila in ne škoduje
okolju.
Postopka čiščenja ni mogoče
izvesti
Če indikator % ali C ne ugasne in
se poleg tega sproži zvočno opozorilo
ali prikaže sporočilo, to pomeni, da je
nivo aditiva za filter izpuha prenizek.Nemudoma napolnite posodo aditiva. Poiščite strokovno pomoč v servisnidelavnici.
Katalizator
Katalizator zmanjša delež škodljivih
sestavin v izpušnih plinih.Svarilo
Uporaba ostalih gradacij goriv, ki
niso podana na straneh 3 205,
3 264 utegne poškodovati
katalizator.
Če zaide v katalizator nezgorelo
gorivo, lahko povzroči pregretje in nepopravljivo okvaro katalizatorja. Zato se izogibajte nepotrebnemu
dolgemu aktiviranju zaganjača,
vožnji "do zadnje kaplje goriva" in
zaganjanju motorja s porivanjem ali vleko.
V primerih neenakomernega tekahladnega motorja, občutno
zmanjšane zmogljivosti motorja ali
drugih nenavadnih motenj
nemudoma poiščite servisno
delavnico. V nujnih primerih lahko za
kratek čas nadaljujete s počasno
vožnjo na nizkem številu vrtljajev
motorja.
AdBlue Splošne informacije
Selektivna katalitična redukcija
(BlueInjection) je tehnologija, ki
občutno znižuje vsebnost dušikovih
oksidov v emisiji izpušnih plinov. Pri
tem se v izpušni sistem vbrizgava
tekočina za izpušne pline dizelskih
motorjev (DEF). Amoniak, ki se
sprošča iz tekočine, reagira z
dušikovimi oksidi (NO x) v izpušnem
plinu, tako da nastaneta dušik in voda.
Oznaka te tekočine je AdBlue ®
. To je
nestrupena, nevnetljiva tekočina brez
barve in vonja, sestavljena iz 32 %
sintetične sečne kisline in 68 % vode.
Page 148 of 289
146Vožnja in rokovanje9Opozorilo
Izogibajte se stika oči ali kože s
tekočino AdBlue.
Ob stiku z očmi ali kožo izperite z
vodo.
Svarilo
Preprečite stik laka vozila s
tekočino AdBlue.
V primeru stika izperite z vodo.
Tekočina AdBlue zmrzuje pri
temperaturi okoli -11 °C. Ker je v
vozilo vgrajen predgrelnik tekočine
AdBlue, je zagotovljeno
zmanjševanje emisij pri nizkih
temperaturah. Predgrelnik tekočine
AdBlue deluje samodejno.
Opomba
Zamrznjeno in ponovno
utekočinjeno tekočino AdBlue je
mogoče uporabiti brez izgube
kakovosti.
Običajna poraba tekočine AdBlue
znaša približno 0,85 l na 1.000 km, vendar je pri določenih načinih vožnje
(npr. visoka obremenitev ali vleka)
lahko tudi višja.
Opozorila o količiniSporočila, ki se prikazujejo na
voznikovem informacijskem zaslonu,
so odvisna od razdalje, ki jo je
mogoče prevoziti s preostalo količino
tekočine AdBlue. Sporočila in
omejitve so zakonsko predpisani.
1. Prvo možno opozorilo je Dolijte
protiemisijsko sredstvo: vžig bo
onemogočen čez 2.400 km .
Ko vklopite vžig se bo to opozorilo enkrat na kratko prikazalo skupaj
z izračunanim dosegom. Poleg
tega bo zasvetila kontrolna lučka
u , oglasilo pa se bo tudi zvočno
opozorilo. Z vožnjo je mogoče
nadaljevati brez omejitev.
Med vožnjo se sporočilo prikaže
na vsakih 300 km, dokler ne
dolijete aditiva.
2. Naslednja raven opozoril se začne, ko preostali doseg padepod 600 km. Sporočilo s
preostalim dosegom se prikaže
ob vsakem vklopu kontakta.
Poleg tega bo utripnila kontrolna
lučka u, oglasilo pa se bo tudi
zvočno opozorilo. Tekočino
AdBlue morate doliti, preden
dosežete naslednjo raven
opozorila.
Med vožnjo se sporočilo prikaže
na vsakih 30 sekund, dokler ne
dolijete aditiva.
3. Zadnja stopnja opozoril nastopi, ko se rezervoar za tekočinoAdBlue izprazni. Zagon motorja ni več mogoč. Prikaže se naslednje
opozorilo:
Dolijte protiemisijski aditiv: Vžig je
onemogočen
Poleg tega bo utripnila kontrolna
lučka u, oglasilo pa se bo tudi
zvočno opozorilo.
V posodo dolijte tekočino AdBlue
do nivoja vsaj 5 l, drugače ponovni
zagon motorja ni mogoč.
Page 149 of 289
Vožnja in rokovanje147Opozorila za visoke emisije
V primeru okvare sistema za nadzor
emisij, se lahko na voznikovem
informacijskem zaslonu prikažejo
različna sporočila. Sporočila in
omejitve so zakonsko predpisani.
1. Ko sistem prvič zazna napako, se
prikaže opozorilo Napaka emisij.
Poleg tega bodo zasvetile
kontrolne lučke u, C in Z,
oglasilo pa se bo tudi zvočno
opozorilo. Z vožnjo je mogoče
nadaljevati brez omejitev.
Če gre le za prehodno napako, bo opozorilo pri naslednji vožnji
izginilo, ko bo sistem za nadzor
emisij izvedel samodiagnostični
postopek.
2. Če sistem za nadzor emisij potrdi,
da gre za napako, se prikaže
naslednje sporočilo:
Napaka emisij: vžig bo
onemogočen čez 1.100 km .
Poleg tega bodo zasvetile
kontrolne lučke u, C in Z,
oglasilo pa se bo tudi zvočno
opozorilo.Med vožnjo se sporočilo prikaže
na vsakih 30 sekund, dokler
napake ne odpravite.
3. Če tekočina doseže nivo zadnjega sporočila, se prikaže
naslednje opozorilo:
Napaka emisij: Vžig je
onemogočen
Poleg tega bodo zasvetile
kontrolne lučke u, C in Z,
oglasilo pa se bo tudi zvočno opozorilo.
Pomoč poiščite v servisni
delavnici.
Dolivanje sredstva AdBlueSvarilo
Uporabljajte le tekočino AdBlue, ki je v skladu z evropskimi standardi
DIN 70 070 in ISO 22241-1.
Ne uporabljajte aditivov.
Sredstva AdBlue ne redčite.
Če tega ne upoštevate, lahko
pride do okvare v sistemu
selektivne katalitične redukcije.
Opomba
Če na bencinski postaji črpalka z
ustreznim dulcem ni na voljo,
uporabite posodo ali ročko s
tekočino AdBlue z zatesnjenim
nastavkom za dolivanje, da
preprečite pljuskanje in razlivanje ter to, da bi se hlapi iz rezervoarja ujeli
v vsebnik. Tekočina AdBlue v
posodah in ročkah je na voljo na
mnogih bencinskih postajah, kupite
pa jo lahko tudi pri prodajalcih vozil
Opel in drugih specializiranih
trgovinah.
Uporabnost tekočine AdBlue je
omejena, zato pred vsakim
dolivanjem preverite rok trajanja.
Opomba
V posodo dolijte tekočino AdBlue do
nivoja vsaj 5 l, na ta način se
prepričate, da je bil nov nivo
tekočine AdBlue zaznan.
Če ni bilo zaznano uspešno
dolivanje tekočine AdBlue:
Page 150 of 289
148Vožnja in rokovanje1. Vozilo 10 minut neprekinjenovozite, pri tem pa se prepričajte,
da je hitrost vozila vedno nad
20 km/h.
2. Če je bilo dolivanje tekočine AdBlue uspešno zaznano, bodo
opozorila ali omejitve za
dolivanje tekočine izginile.
Če dolivanje tekočine AdBlue ni bilo
zaznano, poiščite strokovno pomoč
v servisni delavnici.
Če je treba tekočino AdBlue doliti pri
temperaturah, nižjih od -11 °C,
sistem morda ne bo zaznal dolite
tekočine AdBlue. V tem primeru parkirajte vozilo tam, kjer je
temperatura okolice višja, in
počakajte, da se AdBlue utekočini.
Opomba
Pri odvijanju zaščitnega pokrova
lahko iz polnilne odprtine uhajajo
hlapi amoniaka. Hlapi imajo dražeč
vonj, zato jih ne vdihavajte. Hlapi ob
vdihavanju niso zdravju škodljivi.
Rezervoar za tekočino AdBlue
napolnite do vrha. To morate storiti,
če je sporočilo o onemogočenem zagonu motorja že prikazano.Vozilo parkirajte na vodoravni
podlagi.
Polnilni priključek za tekočino AdBlue je pod loputo rezervoarja goriva na
desni strani vozila.
Pokrov rezervoarja goriva odpirajte
le, ko vozilo miruje.
1. Izvlecite ključ iz kontaktne ključavnice.
2. Zaprite vsa vrata, da preprečite vdor amoniakovih hlapov v vozilo.
3. Odprite loputo rezervoarja goriva s potiskom lopute navznoter
3 207.
4. Odvijte zaščitni pokrovček s
polnilnega priključka.
5. Odprite ročko s tekočino AdBlue.
6. Pritrdite en konec cevi na ročko in
privijte drugi konec na polnilni
priključek.
7. Ročko dvigajte, dokler je ne izpraznite oziroma dokler ne
iztočite vse tekočine. To lahko
traja do 5 minut.
8. Ročko postavite na tla, da izpraznite cev; počakajte
15 sekund.
9. Odvijte cev s polnilnega priključka.
10. Pritrdite zaščitni pokrov in ga vrtite
na desno, dokler se ne zaskoči.
Opomba
Prazno ročko tekočine AdBlue
odstranite v skladu z okoljskimi
predpisi. Gibko cev lahko uporabite
znova, vendar jo morate izprati s
čisto vodo, preden se tekočina
AdBlue zasuši.
