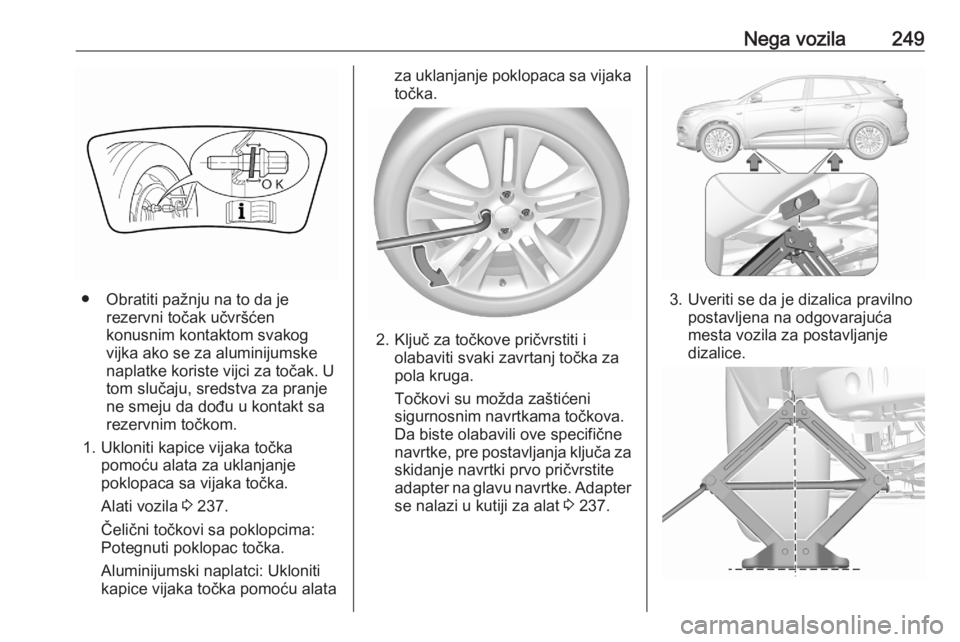

Nega vozila249
● Obratiti pažnju na to da jerezervni točak učvršćen
konusnim kontaktom svakog
vijka ako se za aluminijumske
naplatke koriste vijci za točak. U
tom slučaju, sredstva za pranje
ne smeju da dođu u kontakt sa
rezervnim točkom.
1. Ukloniti kapice vijaka točka pomoću alata za uklanjanje
poklopaca sa vijaka točka.
Alati vozila 3 237.
Čelični točkovi sa poklopcima:
Potegnuti poklopac točka.
Aluminijumski naplatci: Ukloniti
kapice vijaka točka pomoću alata
za uklanjanje poklopaca sa vijaka
točka.
2. Ključ za točkove pričvrstiti i olabaviti svaki zavrtanj točka za
pola kruga.
Točkovi su možda zaštićeni
sigurnosnim navrtkama točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter se nalazi u kutiji za alat 3 237.
3. Uveriti se da je dizalica pravilno
postavljena na odgovarajuća
mesta vozila za postavljanje dizalice.
Page 252 of 293

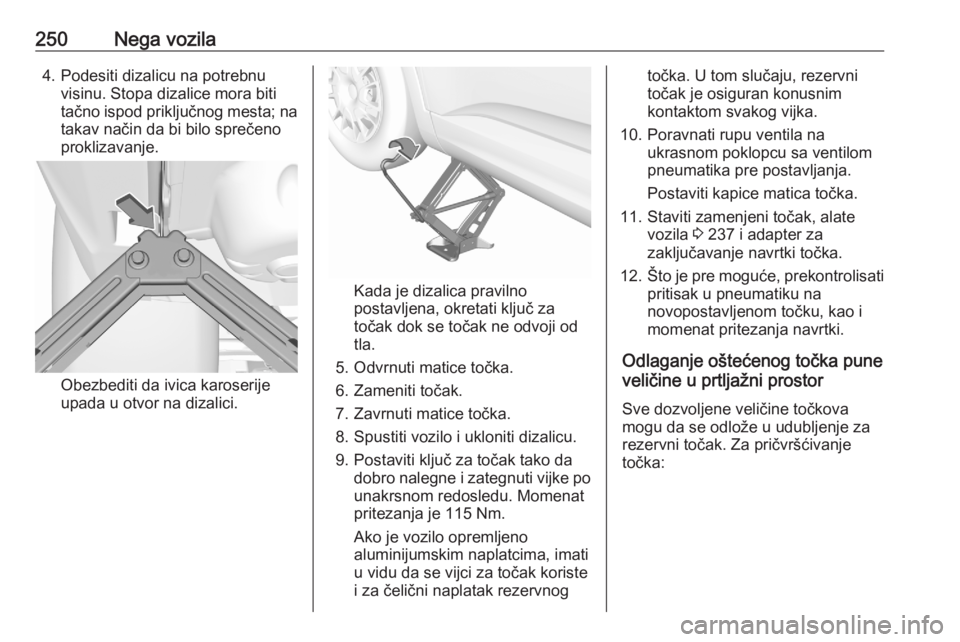

250Nega vozila4. Podesiti dizalicu na potrebnuvisinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.
Kada je dizalica pravilno
postavljena, okretati ključ za
točak dok se točak ne odvoji od
tla.
5. Odvrnuti matice točka.
6. Zameniti točak.
7. Zavrnuti matice točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ za točak tako da dobro nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 115 Nm.
Ako je vozilo opremljeno
aluminijumskim naplatcima, imati
u vidu da se vijci za točak koriste
i za čelični naplatak rezervnog
točka. U tom slučaju, rezervni točak je osiguran konusnim
kontaktom svakog vijka.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
11. Staviti zamenjeni točak, alate vozila 3 237 i adapter za
zaključavanje navrtki točka.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Sve dozvoljene veličine točkova
mogu da se odlože u udubljenje za
rezervni točak. Za pričvršćivanje
točka:
Page 253 of 293

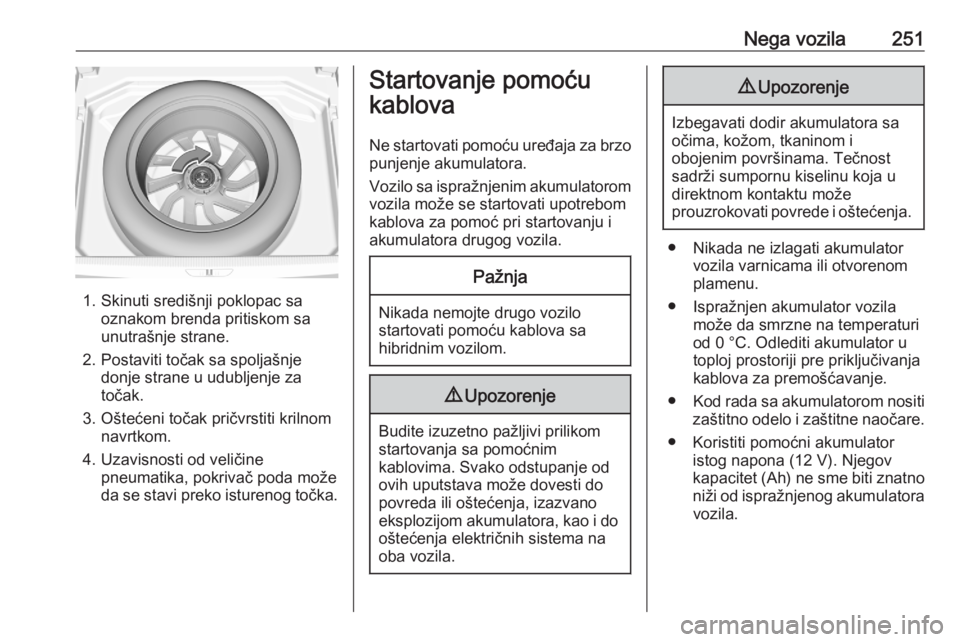

Nega vozila251
1. Skinuti središnji poklopac saoznakom brenda pritiskom sa
unutrašnje strane.
2. Postaviti točak sa spoljašnje donje strane u udubljenje zatočak.
3. Oštećeni točak pričvrstiti krilnom navrtkom.
4. Uzavisnosti od veličine pneumatika, pokrivač poda može
da se stavi preko isturenog točka.
Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.Pažnja
Nikada nemojte drugo vozilo
startovati pomoću kablova sa
hibridnim vozilom.
9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator u
toploj prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne sme biti znatno niži od ispražnjenog akumulatora vozila.
Page 254 of 293
252Nega vozila● Koristiti kablove zapremošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanja ne naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.

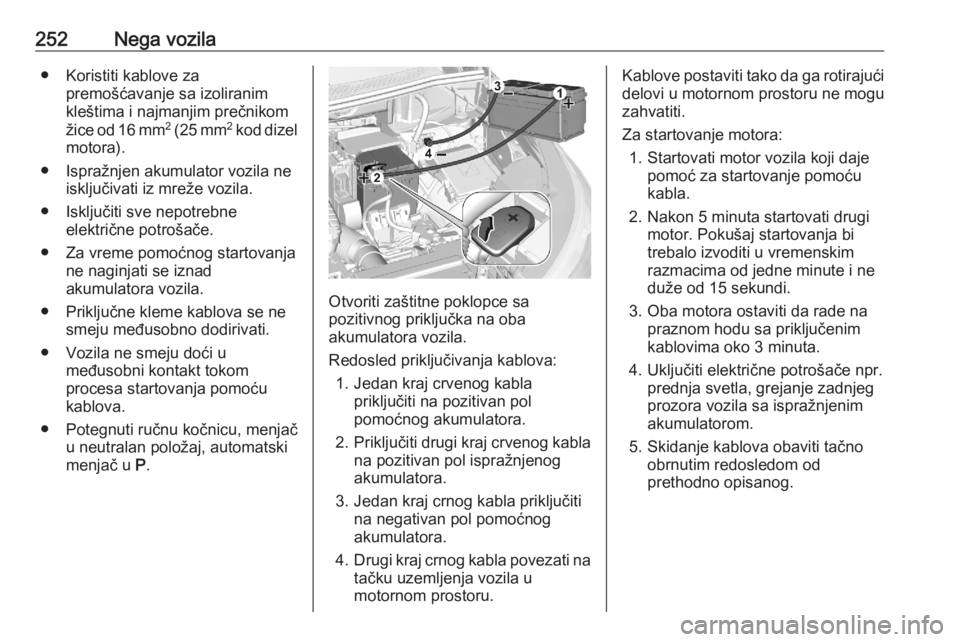

Otvoriti zaštitne poklopce sa
pozitivnog priključka na oba
akumulatora vozila.
Redosled priključivanja kablova: 1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnogakumulatora.
4. Drugi kraj crnog kabla povezati na
tačku uzemljenja vozila u motornom prostoru.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
2. Nakon 5 minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko 3 minuta.
4. Uključiti električne potrošače npr. prednja svetla, grejanje zadnjeg
prozora vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.
Page 255 of 293

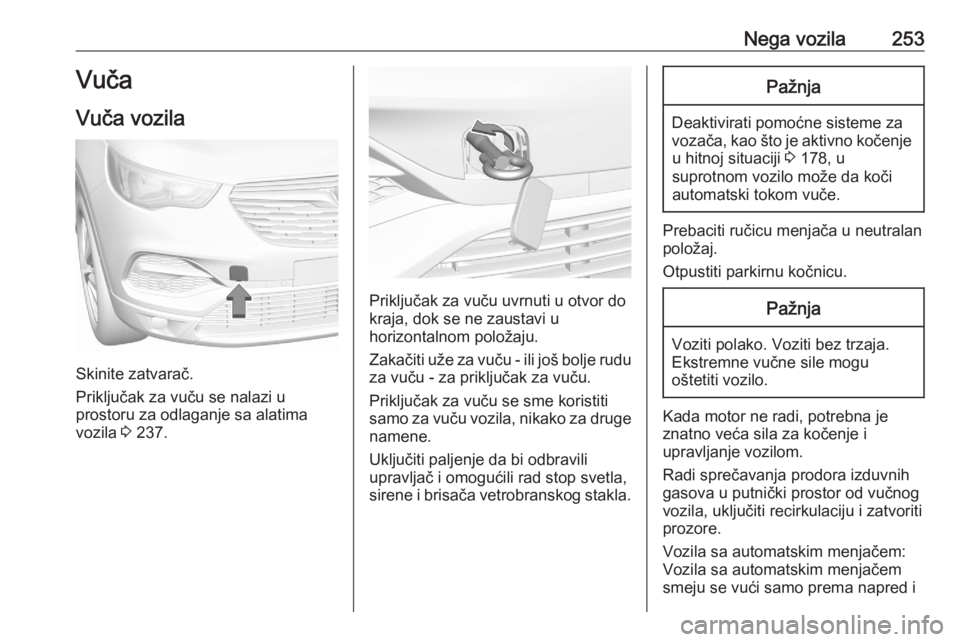

Nega vozila253Vuča
Vuča vozila
Skinite zatvarač.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 237.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje da bi odbravili
upravljač i omogućili rad stop svetla,
sirene i brisača vetrobranskog stakla.
Pažnja
Deaktivirati pomoćne sisteme za
vozača, kao što je aktivno kočenje u hitnoj situaciji 3 178, u
suprotnom vozilo može da koči
automatski tokom vuče.
Prebaciti ručicu menjača u neutralan položaj.
Otpustiti parkirnu kočnicu.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
Page 256 of 293
254Nega vozilabrzinom ne većom od 80 km/h i ne
dalje od 100 km. U svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražite pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti poklopac sa stranom ivice u udubljenje i pričvrstiti poklopac
pritiskanjem.
Vuča hibridnog vozila9 Upozorenje
Uvek vući vozilo na platformi.
Izbegavati vuču vozila sa dva ili četiri točka na zemlji.
Ako je potrebno, vozilo može da
se pomeri nekoliko metara pri
brzinama manjim od 10 km/h.
Pre pomeranja automobila:
Uključiti kontakt bravu, pritisnuti
pedalu kočnice, prebaciti u N i
isključiti kontakt bravu.
Vozilo treba da vuku samo dobro
obučeni tehničari.

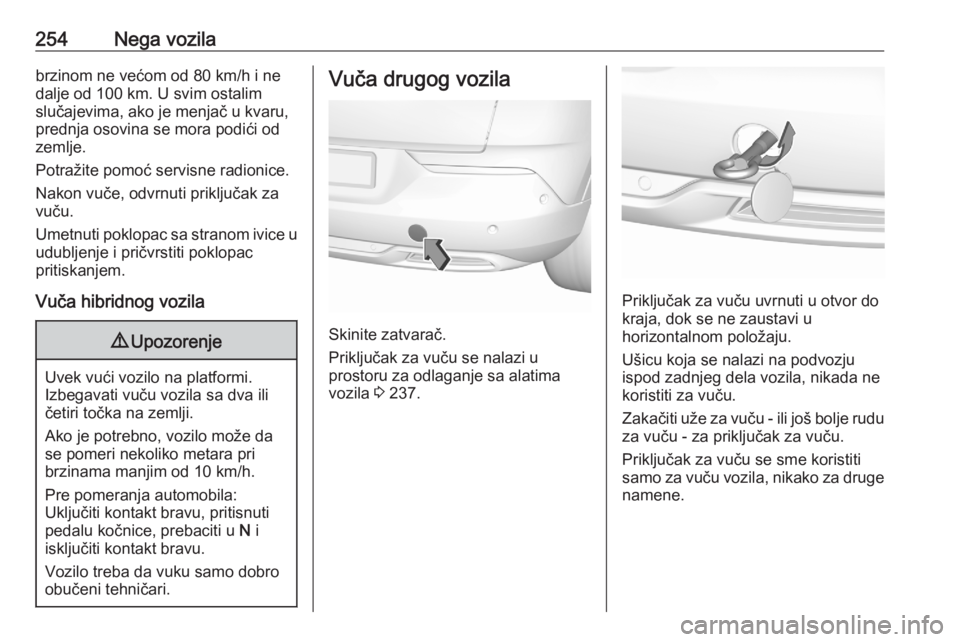

Vuča drugog vozila
Skinite zatvarač.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 237.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Page 257 of 293

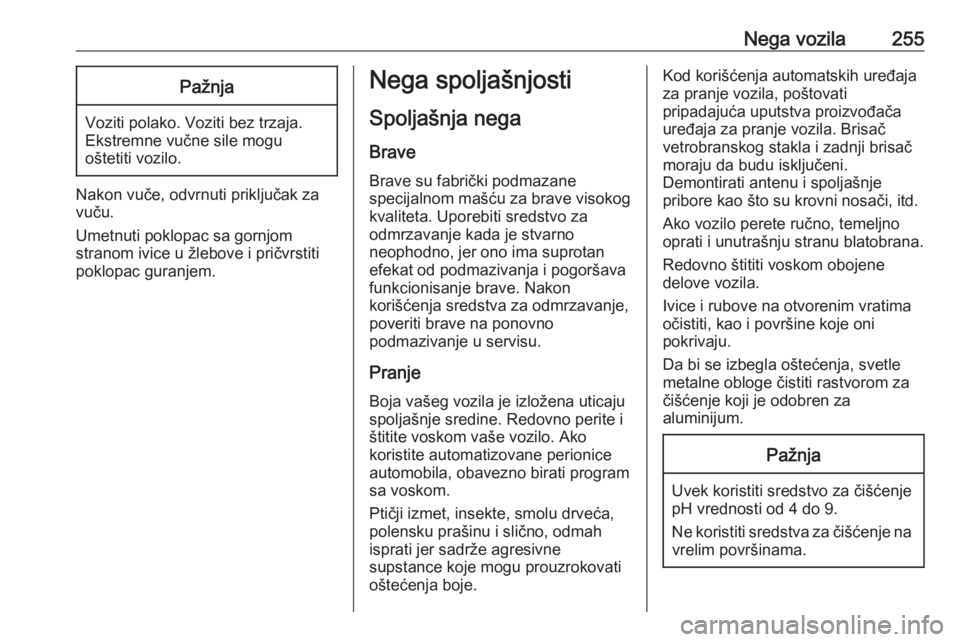

Nega vozila255Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti poklopac sa gornjom
stranom ivice u žlebove i pričvrstiti
poklopac guranjem.
Nega spoljašnjosti
Spoljašnja nega
Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i zadnji brisač
moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što su krovni nosači, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Redovno štititi voskom obojene
delove vozila.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbegla oštećenja, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti od 4 do 9.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Page 258 of 293

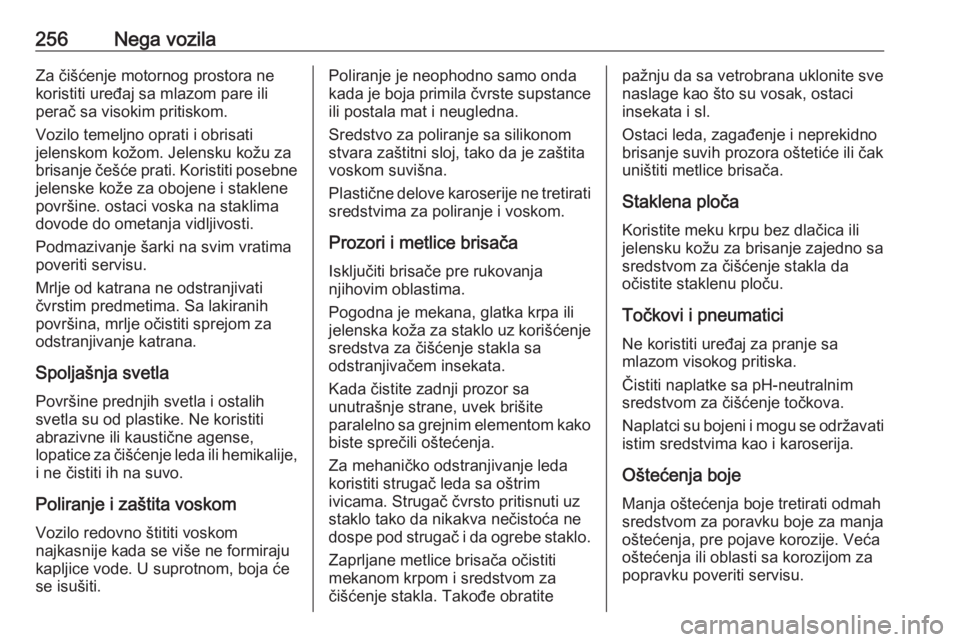

256Nega vozilaZa čišćenje motornog prostora ne
koristiti uređaj sa mlazom pare ili
perač sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom kožom. Jelensku kožu za
brisanje češće prati. Koristiti posebne
jelenske kože za obojene i staklene površine. ostaci voska na staklima
dovode do ometanja vidljivosti.
Podmazivanje šarki na svim vratima
poveriti servisu.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla
Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije, i ne čistiti ih na suvo.
Poliranje i zaštita voskom Vozilo redovno štititi voskom
najkasnije kada se više ne formiraju
kapljice vode. U suprotnom, boja će
se isušiti.Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, tako da je zaštita voskom suvišna.
Plastične delove karoserije ne tretirati
sredstvima za poliranje i voskom.
Prozori i metlice brisačaIsključiti brisače pre rukovanja
njihovim oblastima.
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako
biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne
dospe pod strugač i da ogrebe staklo.
Zaprljane metlice brisača očistiti
mekanom krpom i sredstvom za
čišćenje stakla. Takođe obratitepažnju da sa vetrobrana uklonite sve
naslage kao što su vosak, ostaci
insekata i sl.
Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Staklena ploča
Koristite meku krpu bez dlačica ili
jelensku kožu za brisanje zajedno sa
sredstvom za čišćenje stakla da
očistite staklenu ploču.
Točkovi i pneumatici Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.
Oštećenja bojeManja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.
Page 259 of 293

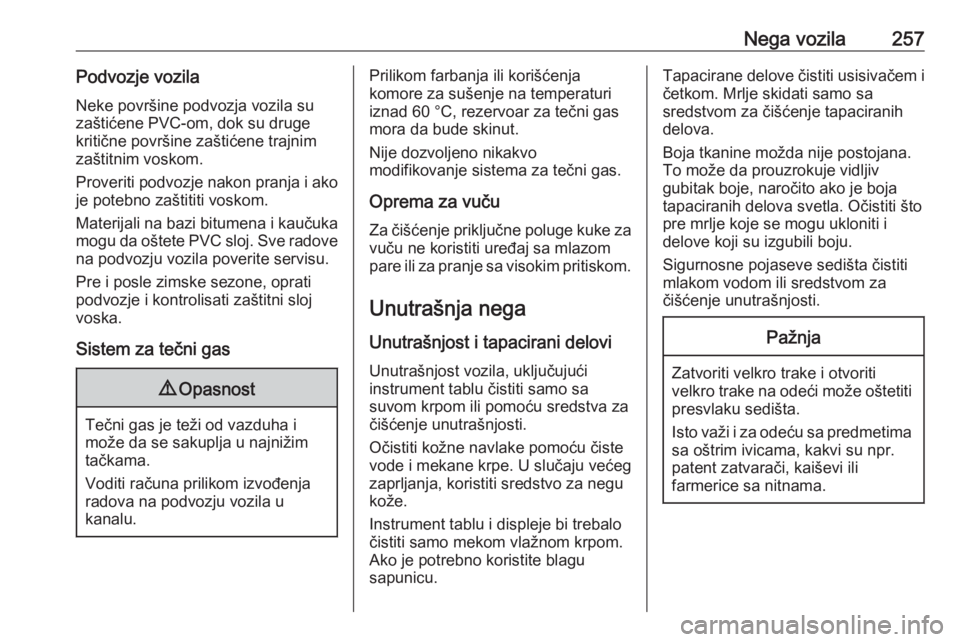

Nega vozila257Podvozje vozila
Neke površine podvozja vozila su
zaštićene PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.
Sistem za tečni gas9 Opasnost
Tečni gas je teži od vazduha i
može da se sakuplja u najnižim
tačkama.
Voditi računa prilikom izvođenja radova na podvozju vozila u
kanalu.
Prilikom farbanja ili korišćenja
komore za sušenje na temperaturi
iznad 60 °C, rezervoar za tečni gas
mora da bude skinut.
Nije dozvoljeno nikakvo
modifikovanje sistema za tečni gas.
Oprema za vučuZa čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.
Unutrašnja nega
Unutrašnjost i tapacirani delovi Unutrašnjost vozila, uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za
čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapaciranih
delova.
Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake i otvoriti
velkro trake na odeći može oštetiti
presvlaku sedišta.
Isto važi i za odeću sa predmetima sa oštrim ivicama, kakvi su npr.patent zatvarači, kaiševi ili
farmerice sa nitnama.
Page 260 of 293

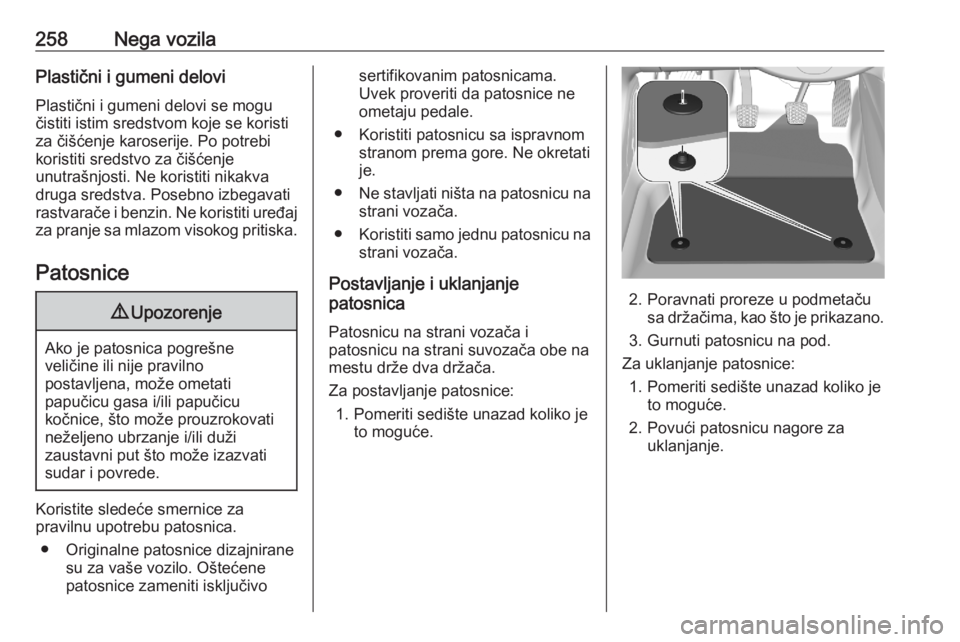

258Nega vozilaPlastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.
Patosnice9 Upozorenje
Ako je patosnica pogrešne
veličine ili nije pravilno
postavljena, može ometati
papučicu gasa i/ili papučicu
kočnice, što može prouzrokovati
neželjeno ubrzanje i/ili duži
zaustavni put što može izazvati
sudar i povrede.
Koristite sledeće smernice za
pravilnu upotrebu patosnica.
● Originalne patosnice dizajnirane su za vaše vozilo. Oštećenepatosnice zameniti isključivo
sertifikovanim patosnicama.
Uvek proveriti da patosnice ne
ometaju pedale.
● Koristiti patosnicu sa ispravnom stranom prema gore. Ne okretati
je.
● Ne stavljati ništa na patosnicu na
strani vozača.
● Koristiti samo jednu patosnicu na
strani vozača.
Postavljanje i uklanjanje
patosnica
Patosnicu na strani vozača i
patosnicu na strani suvozača obe na
mestu drže dva držača.
Za postavljanje patosnice: 1. Pomeriti sedište unazad koliko je to moguće.
2. Poravnati proreze u podmetaču sa držačima, kao što je prikazano.
3. Gurnuti patosnicu na pod.
Za uklanjanje patosnice: 1. Pomeriti sedište unazad koliko je to moguće.
2. Povući patosnicu nagore za uklanjanje.
