Pleje af bilen229
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pærefatningen fra stikket ved at frigøre og trække.
4. Udskift pæren, og forbind fatnin‐ gen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
Positionslys/kørelys
Positionslys og kørelys designet som lysdioder. I tilfælde af fejl skal lysdio‐
derne udskiftes på et værksted.
Tågelygter Der er adgang til pærerne fra bilens
underside.
1. Drej pæreholderen mod uret, og fjern den fra reflektoren.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflekto‐ ren, og drej med uret for at sætte
i hak.

230Pleje af bilenBaglygter
5-dørs hatchback/4-dørs sedan
1. Afmonter dækslet fra indersiden af lastrummet.
2. Skru tre plastfastspændingsmø‐trikker løs med håndkraft på den
indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret ogtag den ud. Udskift pæren ved at
trække eller dreje:
Blinklyspære 1
Tågebaglygte 2 (kun førersiden)
Baklygte 3
Baglygterne og stoplygterne er
designet som lysdioder. I tilfælde

Pleje af bilen231
af svigt skal lysdioderne udskiftes
på et værksted.
5. Isæt fatningen i baglygten, og drej
med uret. Monter lygten med hol‐
destifterne i fordybningerne på bi‐ lens karosseri, og spænd fastgø‐
relsesmøtrikkerne fra den indven‐ dige side af lastrummet. Luk
dækslet.
Sports Tourer/Country Tourer
1. Frigør og åbn afdækningen i bag‐
klappen.
2. Skru tre plastfastspændingsmø‐
trikker ud med håndkraft.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret og tag den ud. Udskift pæren ved attrække ud:
Baklygte 1
Blinklyspære 2
Baglygterne, stoplygterne og tå‐
gebaglygterne er designet som
lysdioder. I tilfælde af svigt skal
lysdioderne udskiftes på et værk‐ sted.
5. Isæt fatningen i baglygten, og drej
med uret. Monter lygten med hol‐
destifterne i fordybningerne på

232Pleje af bilen
bagklappen, og spænd fastgørel‐
sesmøtrikkerne fra den indven‐
dige side af bagklappen. Luk
dækslet.
Ekstra baglygter i bagklapsrammen 1. Åbn bagklappen.
2. Løsn afdækningen i sidebeklæd‐ ningspanelet og tag den af.
3. Tryk lampehuset ud fra den ind‐vendige side af sidebeklædnings‐
panelet.
4. Drej plastmøtrikken mod uret og fjern den fra pæreholderen.
5. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i. Isæt plastmø‐
trikken i pæreholderen ved at
dreje med uret.
Baglygtepære ( 1)
Blinklyspære ( 2)
6. Isæt pæreholderen i bagklaps‐ rammen. Luk afdækningen i side‐beklædningspanelet.

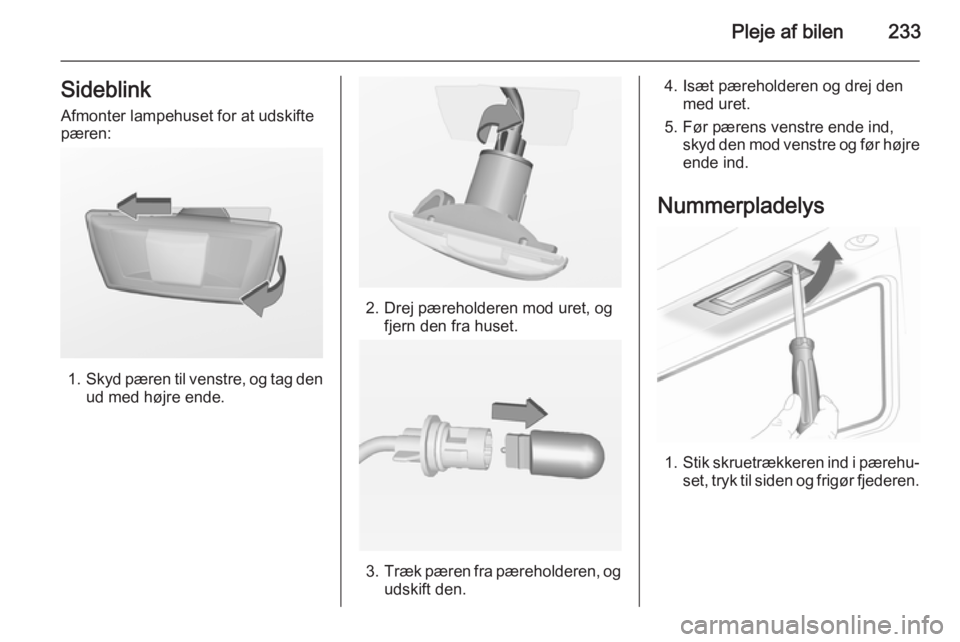

Pleje af bilen233Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Stik skruetrækkeren ind i pærehu‐
set, tryk til siden og frigør fjederen.

234Pleje af bilen
2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerum
1. Frigør lampen med en skruetræk‐
ker og tag den ud.
2. Pres pæren ind mod klemmefje‐ deren med et let tryk, og tag den
ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Instrumentlys Få pærerne udskiftet af et værksted.

Pleje af bilen235Elektrisk system
Sikringer Den nye sikring skal være i overens‐stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrummet,
■ på venstrestyrede biler i kabinen bag opbevaringsrummet, eller i høj‐restyrede biler bag handskerum‐
met,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

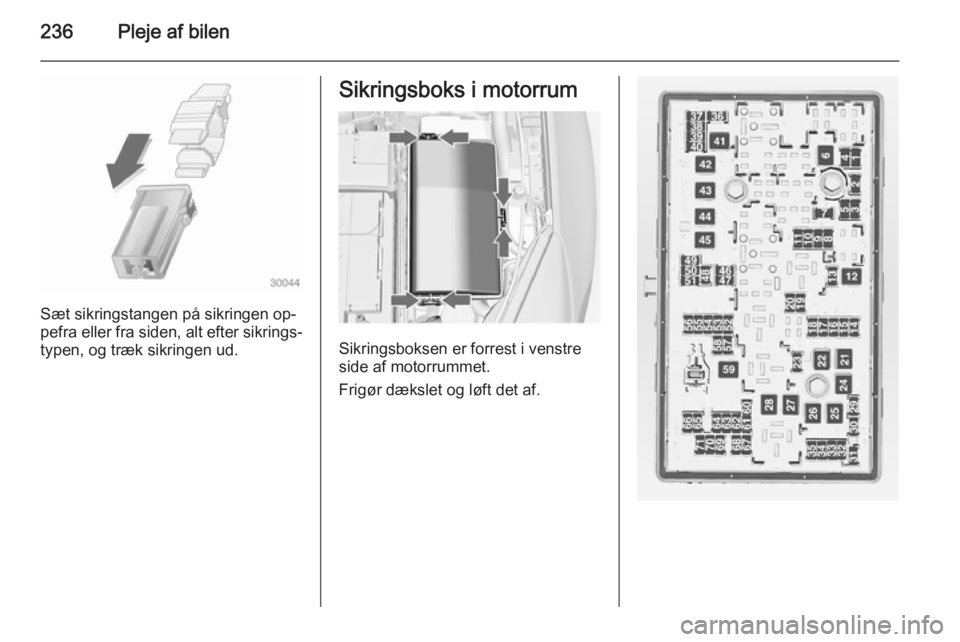

Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.

236Pleje af bilen
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.

Pleje af bilen237
Nr.Strømkreds1Gearkassestyreenhed2Motorstyreenhed3–4–5Tænding, gearkassesty‐
reenhed, motorstyreenhed6Vinduesvisker7–8Brændstofindsprøjtning,
tændingssystem9Brændstofindsprøjtning,
tændingssystem10Motorstyreenhed11Lambdasonde12Starter13Sensor for gasspjældsvarme14Lygter15BagrudeviskerNr.Strømkreds16Vakuumpumpe, luftmasse‐
måler, vand i brændstofsensor,
jævnstrømstransformer17–18Adaptive Forward Lighting (AFL)19Adaptive Forward Lighting (AFL)20Brændstofpumpe21El-betjente ruder, bag22ABS23Styretøj med variabel servo24El-betjente ruder, foran25Stikdåser26ABS27Elektrisk parkeringsbremse28El-bagrude29Venstre el-indstilleligt sæde30Højre el-indstilleligt sædeNr.Strømkreds31Klimaanlæg32Karrosseristyreenhed33Sædevarme i forsæder34Soltag35Infotainment-system36–37Højre fjernlys38Venstre fjernlys39–40–41Vacuumpumpe42Køleventilator43Bilbatteri, jævnstrømstrans‐
former (kun i biler med stop/
start-system)44Forlygtevaskere45Køleventilator

238Pleje af bilen
Nr.Strømkreds46Klemme 87, hovedrelæ47Lambdasonde48Tågeforlygter49Højre nærlys50Venstre nærlys51Horn52Tændingen53Tænding, ventilerede forsæder54Tændingen55El-ruder, indfældelige sidespejle56Forrudevasker57–58–59Dieselbrændstofopvarmning,
emissionskontrolsystem60Spejlvarme61SpejlvarmeNr.Strømkreds62–63Bagrudesensor64Adaptive Forward Lighting (AFL)65Ekstra pumpe (kun i biler med
stop/start-system)66Bagrudesprinkler67Brændstofsystem-styreenhed68–69Bilbatterisensor70Regnsensor71Bilbatterisensor
Efter udskiftning af defekte sikringer
skal låget til sikringsboksen lukkes og
trykkes fast.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsefligene sam‐
men, vip rummet ned og tag indsat‐
sen ud.
