sensor OPEL INSIGNIA 2014.5 Manual de Instruções (in Portugues)

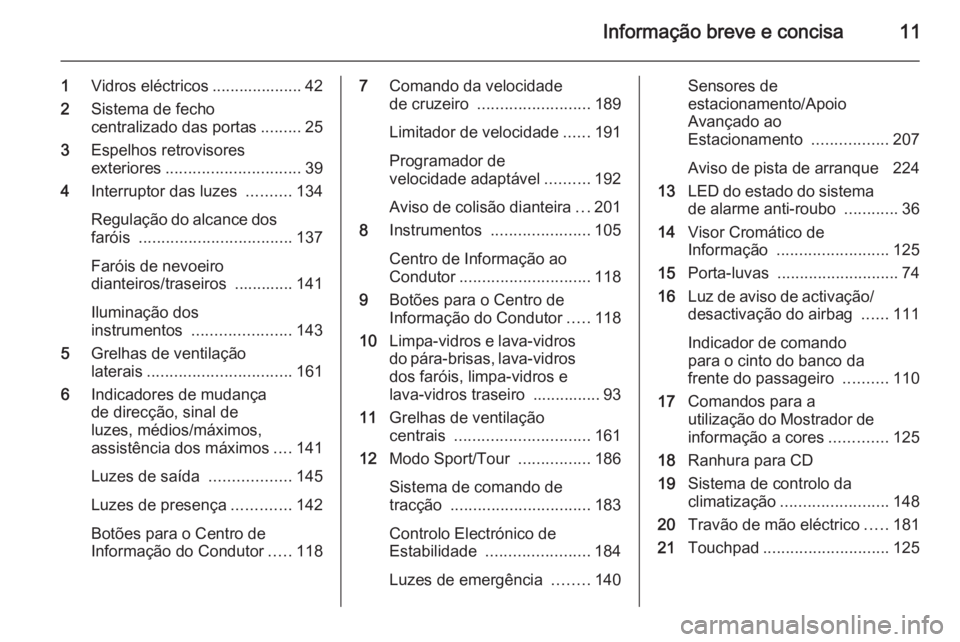

Informação breve e concisa11
1Vidros eléctricos .................... 42
2 Sistema de fecho
centralizado das portas .........25
3 Espelhos retrovisores
exteriores .............................. 39
4 Interruptor das luzes ..........134
Regulação do alcance dos faróis .................................. 137
Faróis de nevoeiro dianteiros/traseiros ............. 141
Iluminação dos
instrumentos ...................... 143
5 Grelhas de ventilação
laterais ................................ 161
6 Indicadores de mudança
de direcção, sinal de
luzes, médios/máximos,
assistência dos máximos ....141
Luzes de saída ..................145
Luzes de presença .............142
Botões para o Centro de
Informação do Condutor .....1187 Comando da velocidade
de cruzeiro ......................... 189
Limitador de velocidade ......191
Programador de
velocidade adaptável ..........192
Aviso de colisão dianteira ...201
8 Instrumentos ...................... 105
Centro de Informação ao
Condutor ............................. 118
9 Botões para o Centro de
Informação do Condutor .....118
10 Limpa-vidros e lava-vidros
do pára-brisas, lava-vidros
dos faróis, limpa-vidros e
lava-vidros traseiro ............... 93
11 Grelhas de ventilação
centrais .............................. 161
12 Modo Sport/Tour ................186
Sistema de comando de
tracção ............................... 183
Controlo Electrónico de
Estabilidade ....................... 184
Luzes de emergência ........140Sensores de
estacionamento/Apoio
Avançado ao
Estacionamento .................207
Aviso de pista de arranque 224
13 LED do estado do sistema
de alarme anti-roubo ............36
14 Visor Cromático de
Informação ......................... 125
15 Porta-luvas ........................... 74
16 Luz de aviso de activação/
desactivação do airbag ......111
Indicador de comando
para o cinto do banco da
frente do passageiro ..........110
17 Comandos para a
utilização do Mostrador de
informação a cores .............125
18 Ranhura para CD
19 Sistema de controlo da
climatização ........................ 148
20 Travão de mão eléctrico .....181
21 Touchpad ............................ 125

14Informação breve e concisaBuzina
Premir j.
Sistemas de limpa
pára‑brisas e de lava
pára‑brisas
Limpa pára-brisas2=rápido1=lentoP=limpeza com passagem
intermitente ou limpeza
automática com sensor de
chuva§=desligarPara uma só passagem com o limpa
pára-brisas desligado, pressionar a
alavanca para baixo.
Limpa pára-brisas 3 93,
substituição da lâmina do limpa pára- -brisas 3 246.

34Chaves, portas, janelas
4. Pressionar e manter assim obotão na parte de dentro da porta
da bagageira durante
3 segundos.
Advertência
O ajuste da altura de abertura deve
ser programado ao nível do chão.
Um sinal sonoro indica a nova
definição e as luzes traseiras
exteriores ficam intermitentes se o
ângulo de abertura da porta da
bagageira for inferior a 30°.
Quando rodar a roda de ajuste na
porta do condutor para o modo
intermédio 3/4, a porta da bagageira
eléctrica irá parar de abrir na posição recém-definida.
A porta da bagageira só pode ser
mantida aberta se for excedida uma
altura mínima (ângulo de abertura
mínimo de 30º). A altura de abertura
não pode ser programada abaixo
dessa altura.
Função de segurança
Se a porta da bagageira eléctrica
encontrar um obstáculo durante a
abertura ou fecho, o sentido domovimento será ligeiramente
invertido automaticamente.
Obstáculos múltiplos num ciclo de
alimentação irão desactivar a função.
Neste caso, feche ou abra a porta da
bagageira manualmente.
A porta da bagageira eléctrica tem
sensores de entalamento nas
extremidades laterais. Se os
sensores detectarem obstáculos
entre a porta da bagageira e o
chassis, a porta da bageira irá abrir-
-se, até que seja activada novamente
ou fechada manualmente.
A função de segurança é indicada por um aviso sonoro.
Remover todos os obstáculos antes
de retomar o funcionamento eléctrico normal.
Se o veículo estiver equipado com
equipamento para reboque de fábrica
e um atrelado estiver ligado
electricamente, a porta traseira
eléctrica só pode ser aberta com o
interruptor 'touchpad' ou fechada com o botão G na porta traseira aberta.
Certificar-se de que não há
obstáculos na área de deslocação.Dicas gerais para funcionar com
a porta da bagageira9 Perigo
Não conduzir com a porta traseira
aberta ou mal fechada, por
exemplo ao transportar objectos
volumosos, uma vez que os gases
de escape tóxicos, que são
invisíveis e inodoros, podem
entrar no veículo. Isto pode causar perda de consciência ou até
mesmo morte.
Atenção
Antes de abrir a porta da
bagageira, verificar a existência de obstruções a nível superior,como por exemplo, a porta da
garagem, para evitar danificar a
porta da bagageira. Verificar
sempre a área movível acima e
atrás da porta da bagageira.

Chaves, portas, janelas37
Activação sem monitorização
do habitáculo e inclinação do veículo
Desligar a monitorização do
habitáculo e a inclinação do veículo quando deixar animais no veículo,
devido ao alto volume dos sinais ultrasónicos ou movimentos que
possam fazer disparar o alarme. Desligar também quando o veículo
está num transbordador (ferry) ou
comboio.
1. Fechar a porta da bagageira, capot, vidros e tecto de abrir.
2. Pressionar o botão o. O LED no
botão o acende durante
10 minutos no máximo.
3. Fechar as portas.
4. Activar o sistema de alarme anti- -roubo.
Mensagem de estado é apresentada
no Centro de Informação do
Condutor.
LED de estadoO LED de estado está integrado no
sensor acima do painel de
instrumentos.
Estado nos primeiros 30 segundos
após a activação do sistema de
alarme anti-roubo:LED
aceso=teste, desfazamento
de armamento.LED
pisca
rapida‐
mente=portas, porta da
bagageira ou capot
mal fechadas ou avaria
no sistema.
Estado depois de o sistema ser
armado:
LED pisca
devagar=sistema armado.
Dirigir-se a uma oficina em caso de
avarias.
Desactivação Comando à distância via rádio: A
destrancagem do veículo
pressionando o botão c desactiva o
sistema de alarme anti-roubo.

Chaves, portas, janelas41Escurecimento automático
O encandeamento provocado pelos
veículos à retaguarda durante a
condução à noite é reduzido
automaticamente escurecendo
ambos os espelhos retrovisores
exteriores.
Sensores de
estacionamento Em espelhos com memória de
posição, o retrovisor exterior do lado
do passageiro é automaticamente
dirigido para o pneu traseiro como
apoio ao estacionamento assim que a marcha-atrás é engatada, excepto
durante o funcionamento do reboque.
Memória de posição 3 53.
A activação ou desactivação desta
função pode ser alterada no menu
Ajustes no Visor de Informação.
Personalização do veículo 3 130.Espelho retrovisor
interior
Função manual de
antiencandeamento
Para reduzir o encandeamento,
ajustar a alavanca na parte inferior da
caixa do espelho retrovisor.
Função automática de
antiencandeamento
O encandeamento provocado pelos
veículos à retaguarda durante a
condução à noite é reduzido
automaticamente escurecendo o espelho retrovisor exterior.

42Chaves, portas, janelasJanelasPára-brisas
Pára-brisas com reflector solar O pára-brisas com reflector solar possui um revestimento que reflecte
a radiação solar. Os sinais de dados,
p. ex. de postos de portagens,
também podem ser reflectidos.
As áreas assinaladas no pára-brisas
não estão cobertas pelo
revestimento. Os dispositivos para
registo electrónico de dados e
pagamento de portagens têm de ser
fixados nestas áreas. Caso contrário,
podem ocorrer falhas a nível do
registo de dados.
Auto-colantes no pára-brisas Não colocar auto-colantes, tal como
auto-colantes das auto-estradas ou
semelhantes no pára-brisas, na área
do espelho retrovisor interior. Caso
contrário a zona de detecção do
sensor e a área de visão da câmara
no encaixe do espelho retrovisor
poderia ficar restringida.
Accionamento electrónico
dos vidros9 Aviso
Cuidado ao accionar os vidros
eléctricos. Risco de lesão,
principalmente para crianças.
Se estiverem crianças nos bancos traseiros, accione o sistema de
segurança para crianças nos
vidros eléctricos.
Observar os vidros com atenção
ao fechá-los. Assegurar-se de que
não fica nada preso nos vidros
durante o movimento dos
mesmos.
Accionável com a ignição na posição Modo de alimentação auxiliar ou
Modo de ligação da ignição 3 165,
3 165.
Alimentação diferida desligada
3 167.
Accionar o interruptor para o vidro
respectivo empurrando para abrir e
puxando para fechar.

Arrumação89
Sports Tourer/Country Tourer com
calhas do tecto de abrir
Para fixar as barras de tejadilho,
inserir os parafusos de fixação nos
orifícios indicados na figura.
Indicações de
carregamento
■ Os objectos pesados colocados na
bagageira devem ser empurrados
contra os encostos do banco.
Certificar-se que os encostos estão
bem encaixados, ou seja, de
maneira a que as marcas
vermelhas não estejam visíveis na
lateral perto da alavanca de
desengate. Se se puder empilhar
objectos, objectos mais pesados
devem ficar por baixo.
■ Prender os objectos com cintas fixadas aos olhais de fixação 3 81.
■ Prender objectos soltos na bagageira para evitar que
deslizem.
■ Ao transportar objectos na bagageira, os encostos dos bancostraseiros não devem estar
inclinados para a frente.
■ Não deixar que a carga passe para
além da extremidade superior dos
encostos dos bancos.
■ Não colocar quaisquer objectos na tampa da bagageira ou no painel
de instrumentos, e não cobrir o
sensor que se encontra na parte de
cima do painel de instrumentos.
■ A carga não deve dificultar o funcionamento dos pedais, do
travão de mão e do selector das
mudanças nem deve restringir a
liberdade de movimentos do
condutor. Não colocar no interior
objectos que não sejam presos.
■ Não conduzir com a bagageira aberta.

Instrumentos, elementos de manuseamento93Limpa pára-brisas e lava
pára-brisas
Limpa-pára-brisas2=rápido1=lentoP=passagens intermitentes§=desligado
Para uma só passagem com o limpa
pára-brisas desligado, pressionar a
alavanca para baixo.
Não utilizar se o pára-brisas estiver
congelado.
Desligar em estações de lavagem
automática.
Intervalo regulável do limpa-pára-
-brisas
Alavanca do limpa-vidros na
posição P.
Rodar o regulador para ajustar o intervalo de limpeza desejado:
inter‐
valo
curto=rodar o botão regulador
para cimainter‐
valo
longo=rodar o botão regulador
para baixoLimpeza automática com sensor de
chuvaP=Limpeza automática com
sensor de chuva
O sensor de chuva detecta a
quantidade de chuva no pára-brisas
e regula automaticamente a
frequência do limpa pára-brisas.

94Instrumentos, elementos de manuseamento
O sensor de chuva detecta a
quantidade de água no pára-brisas e regula automaticamente a frequência
das passagens do limpa-pára-brisas
Rodar o regulador para ajustar a
sensibilidade:
sensibi‐
lidade
baixa=rodar o botão regulador
para baixosensibi‐
lidade
alta=rodar o botão regulador
para cima
Manter o sensor sem pó, sujidade e
gelo.
A função do sensor de chuva pode
ser activada ou desactivada na
Personalização do veículo.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
Lava pára-brisas e lava-faróis
Puxar alavanca. O líquido do limpa-
-vidros é pulverizado no pára-brisas e o limpa-vidros faz algumas
passagens.
Se os faróis estiverem ligados,
também é pulverizado nos faróis
líquido limpa-vidros, desde que a alavanca seja puxada durante tempo
suficiente. Depois, o sistema lava-
-faróis fica inoperativo durante 5
ciclos de lavagem ou até o motor ou
os faróis terem sido desligados e
ligados novamente.

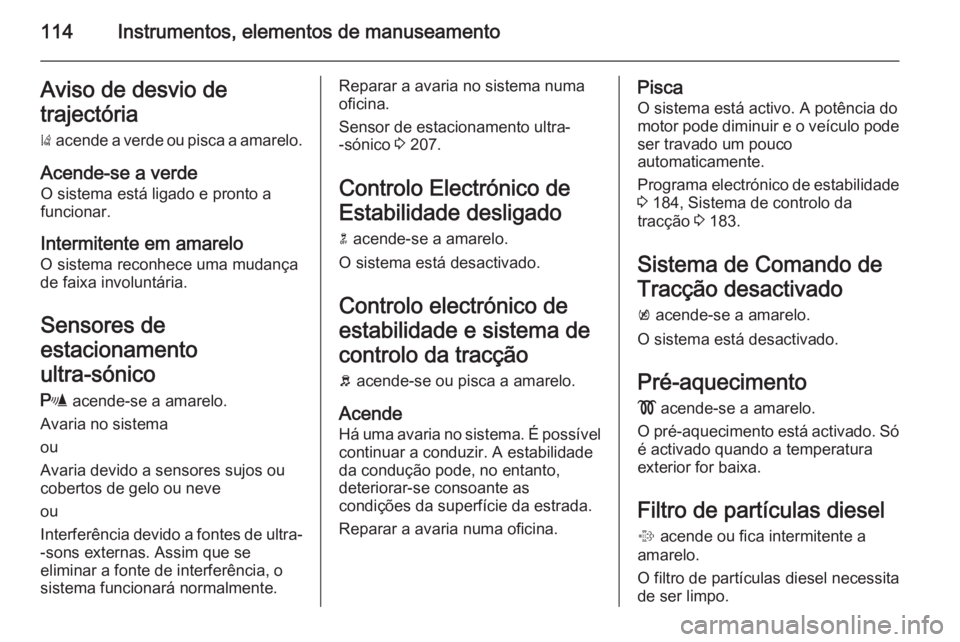

114Instrumentos, elementos de manuseamentoAviso de desvio de
trajectória ) acende a verde ou pisca a amarelo.
Acende-se a verde
O sistema está ligado e pronto a
funcionar.
Intermitente em amarelo O sistema reconhece uma mudança
de faixa involuntária.
Sensores de
estacionamento
ultra-sónico
r acende-se a amarelo.
Avaria no sistema
ou
Avaria devido a sensores sujos ou
cobertos de gelo ou neve
ou
Interferência devido a fontes de ultra- -sons externas. Assim que se
eliminar a fonte de interferência, o
sistema funcionará normalmente.Reparar a avaria no sistema numa
oficina.
Sensor de estacionamento ultra-
-sónico 3 207.
Controlo Electrónico de
Estabilidade desligado
n acende-se a amarelo.
O sistema está desactivado.
Controlo electrónico de
estabilidade e sistema de
controlo da tracção b acende-se ou pisca a amarelo.
Acende Há uma avaria no sistema. É possível
continuar a conduzir. A estabilidade
da condução pode, no entanto,
deteriorar-se consoante as
condições da superfície da estrada.
Reparar a avaria numa oficina.Pisca O sistema está activo. A potência do
motor pode diminuir e o veículo pode
ser travado um pouco
automaticamente.
Programa electrónico de estabilidade 3 184, Sistema de controlo da
tracção 3 183.
Sistema de Comando de
Tracção desactivado
k acende-se a amarelo.
O sistema está desactivado.
Pré-aquecimento ! acende-se a amarelo.
O pré-aquecimento está activado. Só
é activado quando a temperatura
exterior for baixa.
Filtro de partículas diesel % acende ou fica intermitente a
amarelo.
O filtro de partículas diesel necessita
de ser limpo.
