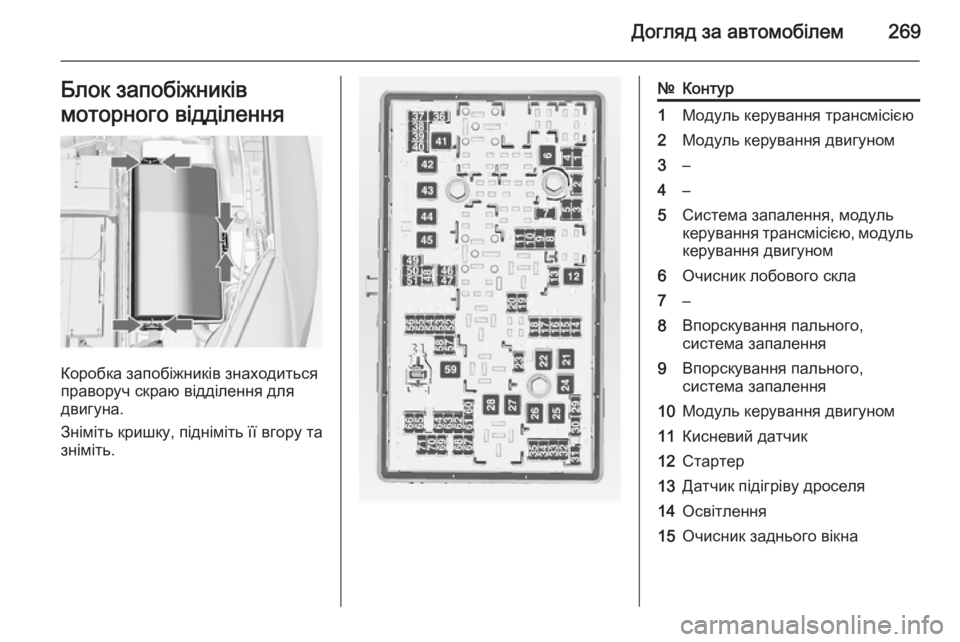

Догляд за автомобілем269Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
праворуч скраю відділення для
двигуна.
Зніміть кришку, підніміть її вгору та
зніміть.
№Контур1Модуль керування трансмісією2Модуль керування двигуном3–4–5Система запалення, модуль
керування трансмісією, модуль керування двигуном6Очисник лобового скла7–8Впорскування пального,
система запалення9Впорскування пального,
система запалення10Модуль керування двигуном11Кисневий датчик12Стартер13Датчик підігріву дроселя14Освітлення15Очисник заднього вікна

270Догляд за автомобілем

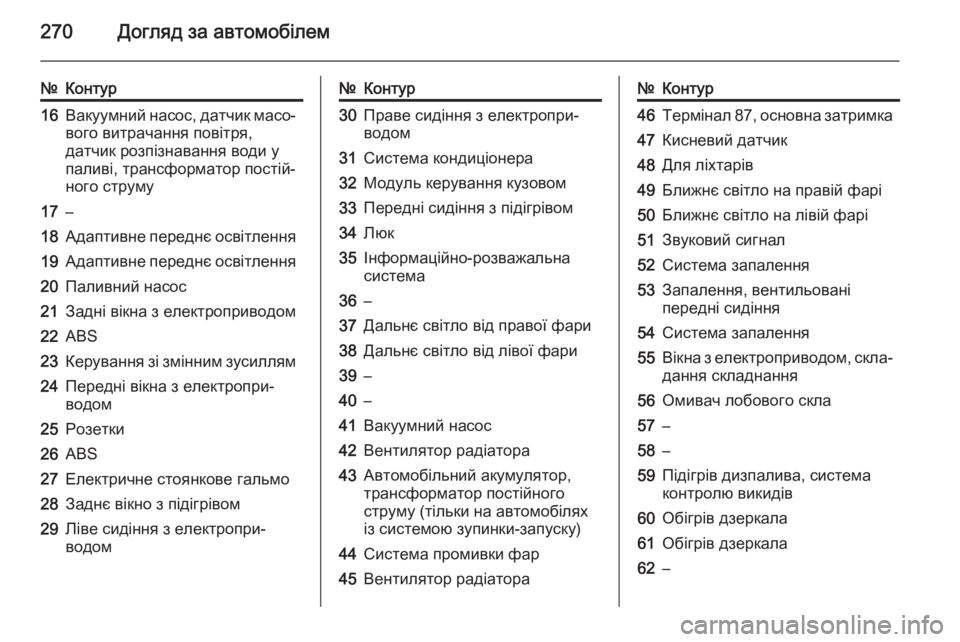

№Контур16Вакуумний насос, датчик масо‐вого витрачання повітря,
датчик розпізнавання води у
паливі, трансформатор постій‐
ного струму17–18Адаптивне переднє освітлення19Адаптивне переднє освітлення20Паливний насос21Задні вікна з електроприводом22ABS23Керування зі змінним зусиллям24Передні вікна з електропри‐
водом25Розетки26ABS27Електричне стоянкове гальмо28Заднє вікно з підігрівом29Ліве сидіння з електропри‐
водом№Контур30Праве сидіння з електропри‐
водом31Система кондиціонера32Модуль керування кузовом33Передні сидіння з підігрівом34Люк35Інформаційно-розважальна
система36–37Дальнє світло від правої фари38Дальнє світло від лівої фари39–40–41Вакуумний насос42Вентилятор радіатора43Автомобільний акумулятор,
трансформатор постійного
струму (тільки на автомобілях
із системою зупинки-запуску)44Система промивки фар45Вентилятор радіатора№Контур46Термінал 87, основна затримка47Кисневий датчик48Для ліхтарів49Ближнє світло на правій фарі50Ближнє світло на лівій фарі51Звуковий сигнал52Система запалення53Запалення, вентильовані
передні сидіння54Система запалення55Вікна з електроприводом, скла‐ дання складнання56Омивач лобового скла57–58–59Підігрів дизпалива, система
контролю викидів60Обігрів дзеркала61Обігрів дзеркала62–

Догляд за автомобілем271

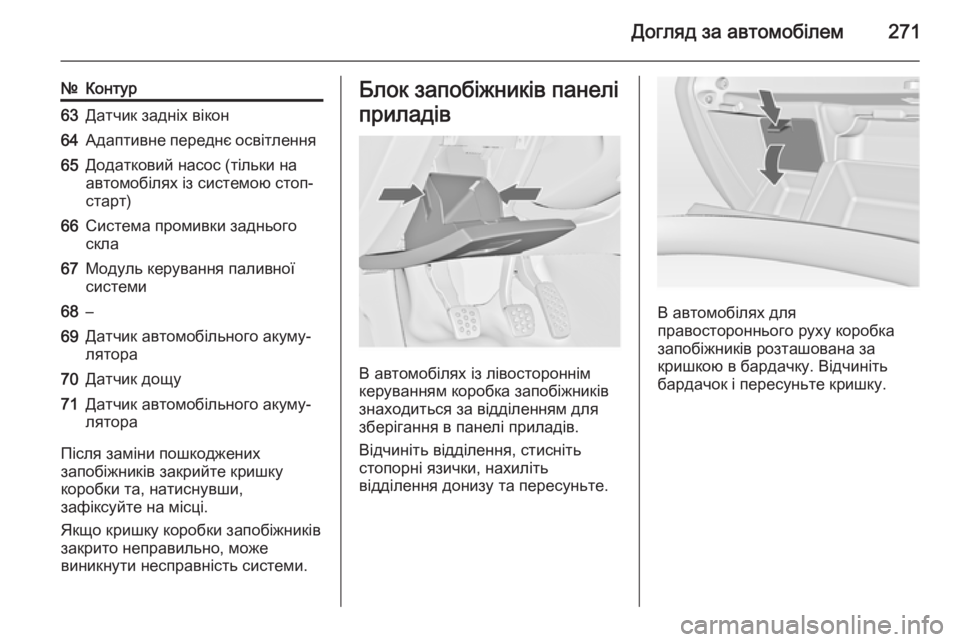

№Контур63Датчик задніх вікон64Адаптивне переднє освітлення65Додатковий насос (тільки на
автомобілях із системою стоп-
старт)66Система промивки заднього
скла67Модуль керування паливної
системи68–69Датчик автомобільного акуму‐
лятора70Датчик дощу71Датчик автомобільного акуму‐
лятора
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення, стисніть
стопорні язички, нахиліть
відділення донизу та пересуньте.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відчиніть
бардачок і пересуньте кришку.

272Догляд за автомобілем

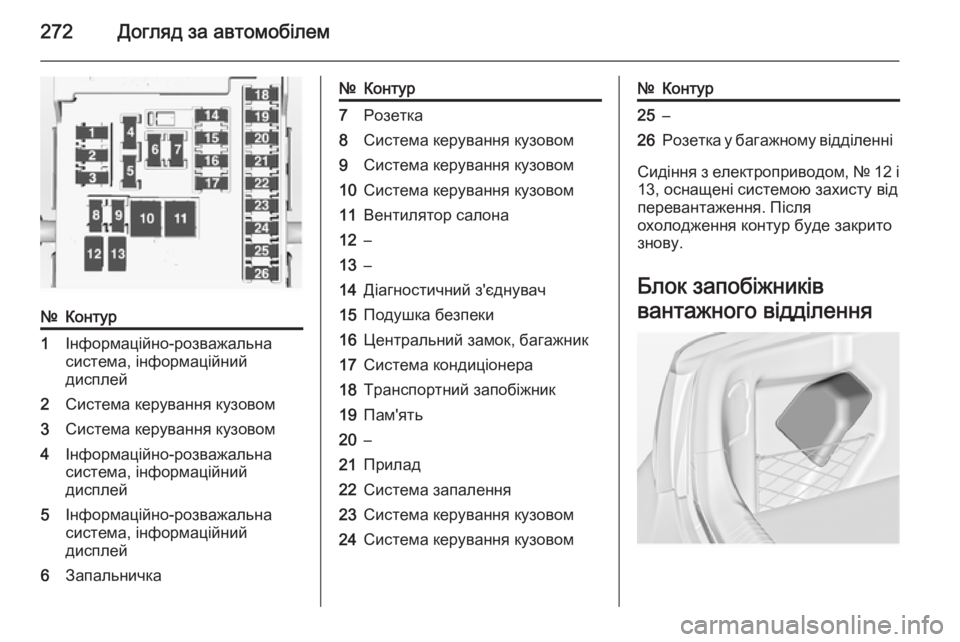

№Контур1Інформаційно-розважальна
система, інформаційний
дисплей2Система керування кузовом3Система керування кузовом4Інформаційно-розважальна
система, інформаційний
дисплей5Інформаційно-розважальна
система, інформаційний
дисплей6Запальничка№Контур7Розетка8Система керування кузовом9Система керування кузовом10Система керування кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Центральний замок, багажник17Система кондиціонера18Транспортний запобіжник19Пам'ять20–21Прилад22Система запалення23Система керування кузовом24Система керування кузовом№Контур25–26Розетка у багажному відділенні
Сидіння з електроприводом, № 12 і 13, оснащені системою захисту від
перевантаження. Після
охолодження контур буде закрито
знову.
Блок запобіжників
вантажного відділення

Догляд за автомобілем273

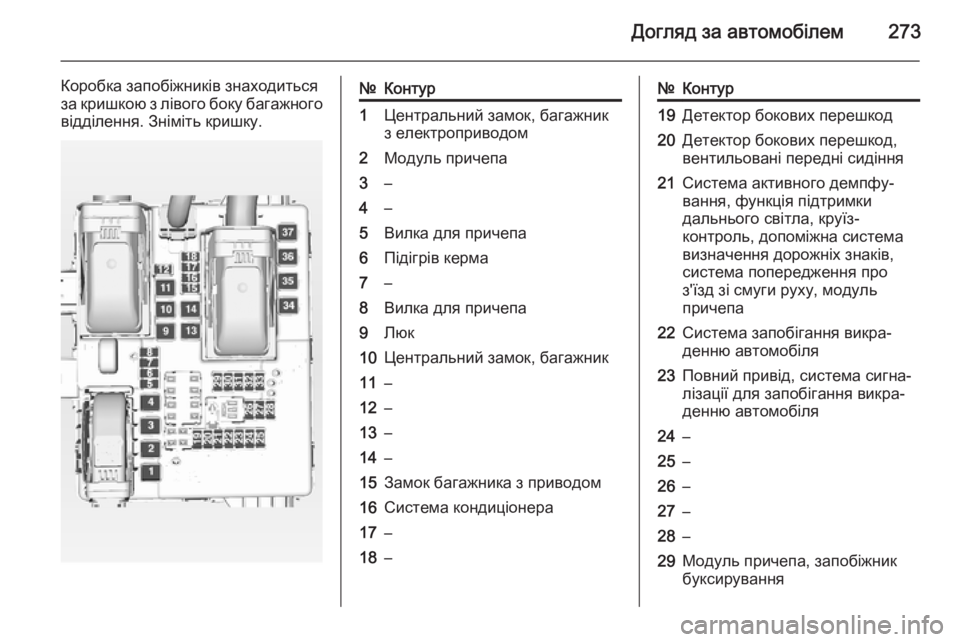

Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення. Зніміть кришку.№Контур1Центральний замок, багажник
з електроприводом2Модуль причепа3–4–5Вилка для причепа6Підігрів керма7–8Вилка для причепа9Люк10Центральний замок, багажник11–12–13–14–15Замок багажника з приводом16Система кондиціонера17–18–№Контур19Детектор бокових перешкод20Детектор бокових перешкод,
вентильовані передні сидіння21Система активного демпфу‐
вання, функція підтримки
дальнього світла, круїз-
контроль, допоміжна система
визначення дорожніх знаків,
система попередження про
з'їзд зі смуги руху, модуль
причепа22Система запобігання викра‐
денню автомобіля23Повний привід, система сигна‐ лізації для запобігання викра‐
денню автомобіля24–25–26–27–28–29Модуль причепа, запобіжник
буксирування

274Догляд за автомобілем
№Контур30Детектор бокових перешкод31–32–33–34Люк35–36–37–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і буксирна серга
розташовані разом із комплектом для ремонту шин у ящику для
інструментів під підлогою
багажного відділення.
Автомобілі із запасним
колесом
Домкрат з колісним ключем,
інструментами, довгим болтом для
закріплення пошкодженого колеса
та буксирна серга розташовані у ящику для інструментів - під
запасним колесом у багажному
відділенні. Запасне колесо 3 287.

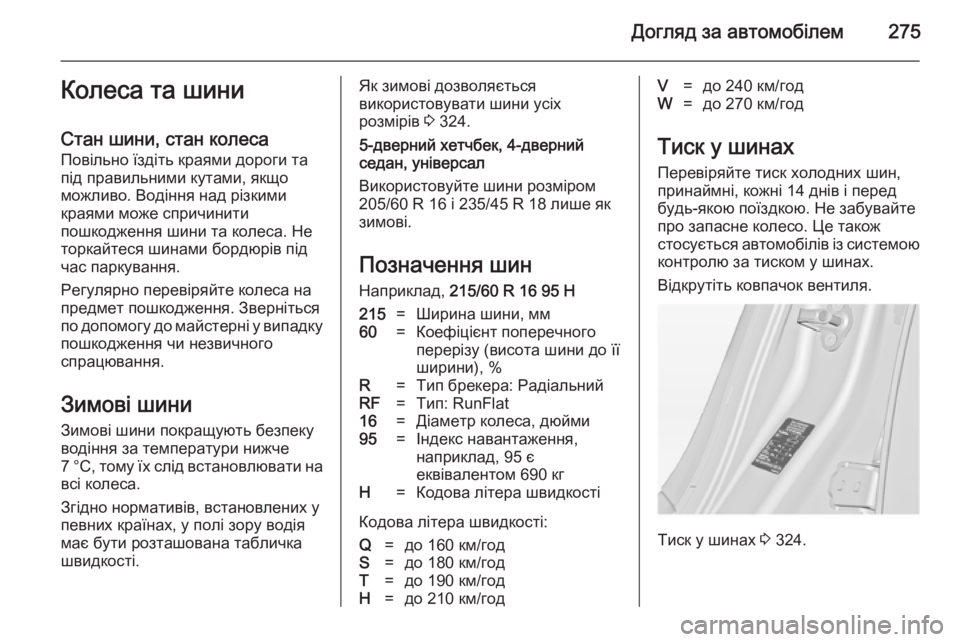

Догляд за автомобілем275Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Як зимові дозволяється
використовувати шини усіх
розмірів 3 324.
5-дверний хетчбек, 4-дверний
седан, універсал
Використовуйте шини розміром
205/60 R 16 і 235/45 R 18 лише як
зимові.
Позначення шин Наприклад, 215/60 R 16 95 H215=Ширина шини, мм60=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюйми95=Індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 324.

276Догляд за автомобілем

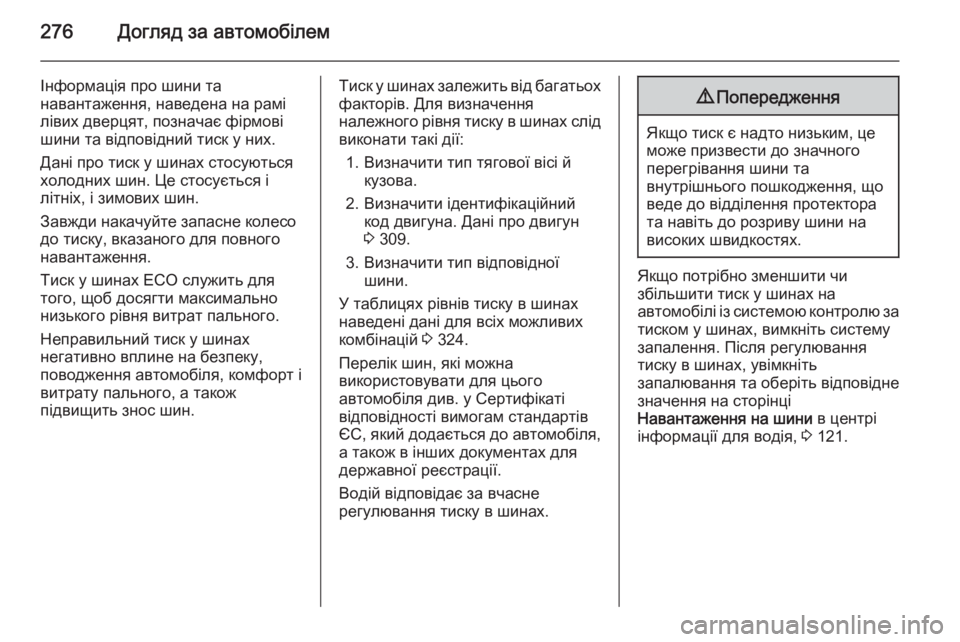

Інформація про шини та
навантаження, наведена на рамі
лівих дверцят, позначає фірмові
шини та відповідний тиск у них.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити тип тягової вісі й кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун3 309.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 324.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах на
автомобілі із системою контролю за
тиском у шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах, увімкніть
запалювання та оберіть відповідне
значення на сторінці
Навантаження на шини в центрі
інформації для водія, 3 121.

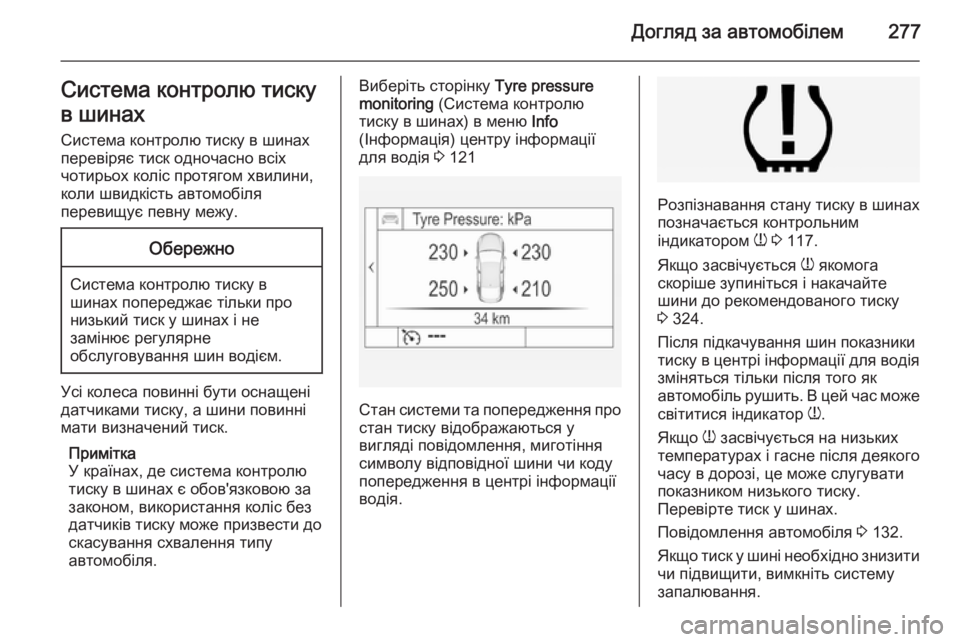

Догляд за автомобілем277Система контролю тиску
в шинах Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Виберіть сторінку Tyre pressure
monitoring (Система контролю
тиску в шинах) в меню Info
(Інформація) центру інформації
для водія 3 121
Стан системи та попередження про
стан тиску відображаються у
вигляді повідомлення, миготіння
символу відповідної шини чи коду
попередження в центрі інформації
водія.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 117.
Якщо засвічується w якомога
скоріше зупиніться і накачайте
шини до рекомендованого тиску
3 324.
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того як
автомобіль рушить. В цей час може
світитися індикатор w.
Якщо w засвічується на низьких
температурах і гасне після деякого
часу в дорозі, це може слугувати
показником низького тиску.
Перевірте тиск у шинах.
Повідомлення автомобіля 3 132.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.

278Догляд за автомобілем
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не
працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Можна
використовувати набори для
ремонту шин, схвалені
виробником.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. Для закрученогодатчика замініть серцевину
клапана і ущільнювальне кільце,
щоб обмежений датчик міг
замінити усю систему клапанів.
Стан завантаження авто Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або таблицею рівнів тиску
в шинах 3 324 і оберіть відповідне
значення на сторінці
Навантаження на шини меню
Налаштування в центрі інформації
для водія, 3 121.Виберіть:
■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб)
■ Eco (Есо) - економічний режим
тиску (завантаження - до 3 осіб)
■ Max (Макс.) для повного
завантаження
Функція автоматичного
розпізнавання
Після заміни коліс автомобіль
повинен перебувати у нерухомому
стані приблизно 20 хвилин для того, щоб система перейшла в
режим повторного обчислення.
Наведений процес розпізнавання
займає до 10 хвилин руху з
мінімальною швидкістю 20 км/год.
У цьому випадку в центрі
інформації водія може
відображатися $ або замінене
значення тиску.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться попередження.
